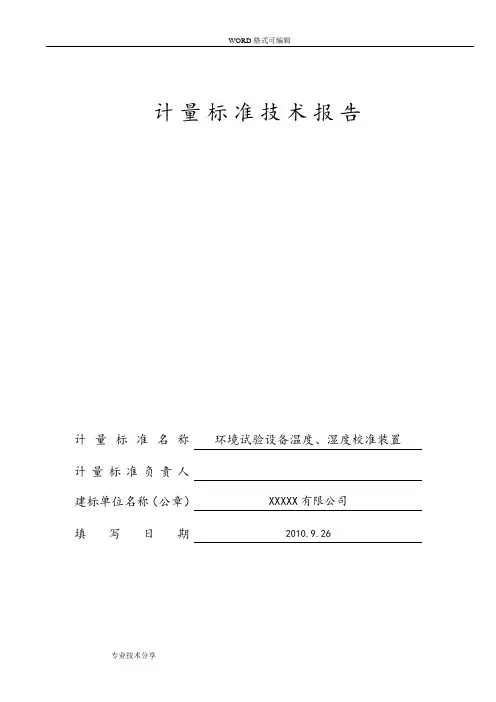

温度二次仪表检定装置建标技术报告模板

计量标准技术报告
计量标准名称环境试验设备温度、湿度校准装置计量标准负责人
建标单位名称（公章）XXXXX有限公司
填写日期2010.9.26
目录
一、计量标准的工作原理及其组成…………………………………………………………( 3 )
二、选用的计量标准器及主要配套设备……………………………………………………( 4 )
三、计量标准的主要技术指标………………………………………………………………( 5 )
四、环境条件…………………………………………………………………………………( 5 )
五、计量标准的量值溯源和传递框图………………………………………………………( 6 )
六、计量标准的测量重复性考核……………………………………………………………( 8 )
七、计量标准的稳定性考核…………………………………………………………………( 10 )
八、环境试验设备温度偏差校准结果不确定度分析………………………………………( 11 )
九、环境试验设备温度偏差校准结果不确定度分析………………………………………( 13 )
十、计量标准的测量不确定度验证…………………………………………………………( 15 ) 十一、结论……………………………………………………………………………………( 16 ) 十二、附加说明………………………………………………………………………………( 16 )。

计量标准技术报告
计量标准名称温度二次仪表检定装置计量标准负责人冯世伟
建标单位名称(公章) 句容市计量所
填写日期2009年9月
目录
一、建立计量标准的目的………………………………………………( 1 )
二、计量标准的工作原理及其组成……………………………………( 1 )
三、计量标准器及主要配套设备………………………………………( 2 )
四、计量标准的主要技术指标…………………………………………( 3 )
五、环境条件……………………………………………………………( 3 )
六、计量标准的量值溯源和传递框图…………………………………( 4 )
七、计量标准的重复性试验……………………………………………( 5 )
八、计量标准的稳定性考核……………………………………………( 6 )
九、检定或校准结果的测量不确定度评定……………………………( 7～9 )
十、检定或校准结果的验证……………………………………………( 10 ) 十一、结论………………………………………………………………( 11 ) 十二、附加说明…………………………………………………………( 11 )。

仪表检验报告范本日期：[填写日期]检验仪表：[填写仪表名称或型号]1. 检验目的本次检验旨在对仪表进行全面的测试和评估，以确保其功能和性能符合设计和制造要求，达到预期的使用效果。

2. 检验标准本次检验参考了以下标准和规范：•[填写相关标准或规范的名称和版本]3. 检验环境本次检验使用的环境和设备如下：•温度：[填写温度范围]•湿度：[填写湿度范围]•光照：[填写光照强度]•其他：[填写其他需要考虑的环境因素]4. 检验过程本次检验按照以下步骤进行：4.1 检验准备•检查仪表外观，确保无损坏或异常情况。

•检查仪表配件和附件是否齐全。

•根据使用说明书，正确安装和连接仪表。

4.2 功能测试对仪表的功能进行全面的测试，包括但不限于以下项目：•[列出需要测试的功能项目]4.3 性能测试对仪表的性能进行全面的测试，包括但不限于以下项目：•[列出需要测试的性能项目]4.4 数据记录和分析在测试过程中，详细记录测试数据和结果，并进行数据分析，以评估仪表的性能和稳定性。

5. 检验结果根据本次检验的数据记录和分析，得出以下结论：•仪表的功能测试结果符合设计和制造要求，功能正常。

•仪表的性能测试结果符合设计和制造要求，性能稳定可靠。

6. 检验结论综合以上结果，本次检验认为该仪表符合设计和制造要求，达到预期的使用效果。

7. 检验建议基于本次检验的结果，提出以下建议：•对于已经发现的缺陷或问题，建议进行修复或改进。

•对于可能存在的潜在问题，建议进行进一步的验证和测试。

8. 检验人员本次检验由以下人员参与：•检验负责人：[填写姓名]•参与人员：[填写其他参与人员姓名]9. 附录•[如有需要，可以在此列出附加信息或数据]以上是本次仪表检验报告的范本，供参考使用。

具体报告内容和形式可以根据实际情况进行调整和修改。

建标技术报告计量标准技术报告计量标准名称三等测力仪标准装置建立计量标准单位浙江锡仪试验机制造有限公司计量标准负责人汪义湘筹建起止日期 2004年-2009年说明1、申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2、《计量标准技术报告》由计量标准负责人填写。

3、《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

1目录一、计量标准的工作原理及组成 (3) 二、选用的计量标准器及主要配套设备(4) 三、计量标准的主要技术指标 (5) 四、环境条件 (5) 五、计量标准的量值溯源和传递框图 (6) 六、计量标准的测量重复性考核 (7) 七、计量标准的稳定性考核 (8) 八、测量不确定度的评定 (9) 九、计量标准的测量不确定度验证 (14)十、结论 (15) 十一、附加说明 (15)2一、计量标准的工作原理及其组成拉力、压力和万能试验机检定装置主要以智能标准测力仪及配套的EHB-3000KN、EHB-1000KN、EHB-600KN、300KN四只应变式标准测力仪为主要标准器。

其工作原理为:在规定的环境条件下，用试验机对标准测力仪施加负荷至测量点，可得到与标准力值相对应的试验机负荷示值，根据要求，求得的各类误差即为判定试验机是否合格及判定等级的依据。

3二、选用的计量标准器及主要配套设备不确定度或准制造厂及检定单位及检定名称型号测量范围确度等级或最出厂编号证书号大允许误差红山省计量科学院标准测力仪 0.3级 3000KN (0-3000)KN 20512 10010169 红山省计量科学院标准测力仪 1000 KN (0-1000)KN 0.3级 94543 09120044 计省计量科学院标准测力仪宁波244 300KN (0-300)KN 0.3级量 09091563 红山省计量科学院标标准测力仪 600KN (0-600)KN 0.3级 02519 09120043 准器省计量科学院上海秒表 / / 合格 09120178希玛绍计量测试院声级计 AR824 / 2型 00316517 095071 主上海绍计量测试院游标卡尺 / ,0~150,mm 0.02 mm 8803965 090765 要上海,200×200,绍计量测试院水平仪 / 合格配 mm 092985 062246省计量科学院套 / 10级上海8-382 兆欧表 ZC25B-3 09120853设备4三、计量标准的主要技术指标标准测量仪:其测量范围为0-3000KN，准确度等级为0.3级。

计量标准技术报告计量标准名称计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的……………………………………………………( )二、计量标准的工作原理及其组成…………………………………()三、计量标准器及主要配套设备………………………………………( )四、计量标准的主要技术指标………………………………………()五、环境条件……………………………………………………………( )六、计量标准的量值溯源和传递框图………………………………………( )七、计量标准的重复性试验………………………………………………( )八、计量标准的稳定性考核…………………………………………………( )九、检定或校准结果的测量不确定度评定…………………………………( )十、检定或校准结果的验证…………………………………………………( ) 十一、结论……………………………………………………………………( ) 十二、附加说明………………………………………………………………( )一、建立计量标准的目的配毫安、毫伏、欧姆用指示仪表是发电厂、电缆厂等热力设备的主要检测仪表，为确保该类仪表的准确可靠、量值统一，特此建立该项计量标准。

该标准装置是我县最高计量标准，适用于检定测量范围（0～75）mV 、 （0～30）V 、 （0～30）mA 、 （0～4000）Ω准确度等级为0.5级及以下各类热工二次仪表。

二、计量标准的工作原理及其组成采用多功能温度校验仪作为标准器，向数字温度指示仪输出电阻或电压信号，记录二次仪表的显示值并根据检定规程判断其是否合格。

（配热电偶原理图）补偿导线 冰槽 铜导线（配热电阻原理图）铜导线（配三线制热电阻）+ 多功能温度 - 校验仪被检仪表多功能温度校验仪被检 +仪表 -三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔多功能温度校验仪ConST316（0～75）mV、（0～30）V、（0～30）mA、（0～4000）Ω直流电压：U=1.2×10-5V(k=2),直流电流：U=3.1×10-6A(k=2)，直流电阻：U=1×10-4Ω(k=2)北京康斯特仪表科技股份有限公司316A130300941年主要配套设备绝缘电阻表ZC-7 （0-250）ΜΩ10.0级北京远东仪表有限公司101117031年耐压测试仪CX2672CX（0～5000）V5.0级南京长盛仪器有限公司1406055-0191年秒表J9-2 1s-1h0.01s上海手表五厂0141401年补偿导线冰瓶三根导线四、计量标准的主要技术指标1、测量范围：（0～75）mV、（0～30）V、（0～30）mA、（0～4000）Ω2、不确定度：直流电压：U=1.2×10-5V(k=2),直流电流：U=3.1×10-6A(k=2)，直流电阻：U=1×10-4Ω(k=2)五、环境条件序号项目要求实际情况结论1 温度(20±5)℃21℃符合要求2 湿度（45～75）%RH 50%RH 符合要求3 防振无振动不影响检定符合要求防磁无强磁场不影响检定符合要求4六、计量标准的量值溯源和传递框图上一级计量器具标准器名称：多功能校准仪、直流电阻箱不确定度：热电偶源和测量：U99=(0.14～0.84)℃; 直流电压电源U99=(1～5)×10-5v;U99=(0.15～3.75)V;直流电流源：U99=(0.2～3.2)×10-6A;直流电阻箱：0.01级保存机构：比较法本级计量器具计量标准名称：多功能温度校验仪测量范围：（0～75）mV、（0～30）V、（0～30）mA、（0～4000）Ω不确定度：直流电压：U=1.2×10-5V(k=2),直流电流：U=3.1×10-6A(k=2)，直流电阻：U=1×10-4Ω(k=2)直接测量法下一级计量器具计量器具名称：配工业用电压、电阻信号的各类热工二次仪表测量范围：(-200～1800) ℃不确定度：0.5级及以下七、计量标准的重复性试验取一台数字温度指示仪表（配K型电偶）精度为0.5级做被测对象，对其在600℃检定点上进行连续测量10次，结果如下：序号测量值X（mV）u i = x i－u i21 24.900 -0.007 0.0000492 24.9100.003 0.0000093 24.9100.003 0.0000094 24.904--0.003 0.0000095 24.905-0.002 0.0000046 24.9120.005 0.0000257 24.9120.005 0.0000258 24.9080.001 0.0000019 24.903-0.004 0.00001610 24.9080.001 0.000001 24.907 ()()112--=∑=nxxxsnii= 0.004该计量标准的测量重复性S = 0.004mV,符合技术要求。

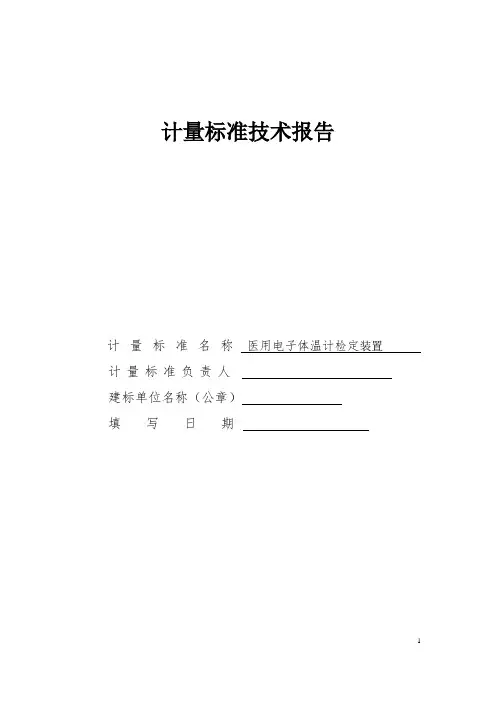

计量标准技术报告计量标准名称医用电子体温计检定装置计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的…………………………………………………… ( )二、计量标准的工作原理及其组成……………………………………( )三、计量标准器及主要配套设备…………………………………………( )四、计量标准的主要技术指标………………………………………()五、环境条件……………………………………………………………( )六、计量标准的量值溯源和传递框图………………………………………( )七、计量标准的重复性试验…………………………………………………( )八、计量标准的稳定性考核……………………………………………………( )九、检定或校准结果的测量不确定度评定…………………………………( )十、检定或校准结果的验证…………………………………………………( ) 十一、结论……………………………………………………………………( ) 十二、附加说明…………………………………………………………………( )七、计量标准的重复性试验选一支医用电子体温计：用本装置在正常工作条件下选37℃点。

连续测量10次测量值如下表：序号x i（℃）u = x i —u21 37.1 0.0 0.0002 37.0 0.1 0.0013 37.0 -0.1 0.0014 37.1 0.0 0.0005 37.0 -0.1 0.0016 37.1 0.0 0.0007 37.1 0.0 0.0008 37.0 -0.1 0.0019 36.9 0.2 0.00410 36.9 0.2 0.004平均值37.02s= = 0.054(℃)本装置的测量重复性为s = 0.054(℃)十、检定或校准结果的验证示值（℃）省院装置检定结果（℃）本装置检定结果（℃）对比结果之差（℃）37 37.02 37.03 0.01比对结果最大差值| y－y0 | ≤所以本装置的扩展不确定度得到了验证。

计量监测站

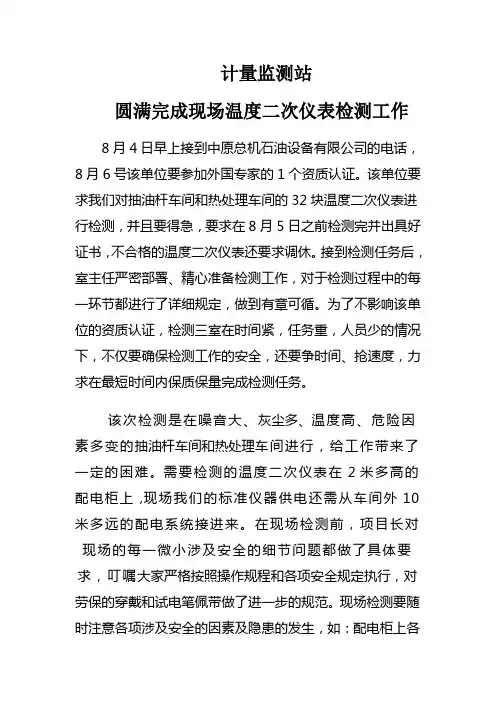

圆满完成现场温度二次仪表检测工作
