浅析型钢—混凝土结构施工技术型钢混凝土组合结构的定义是：型钢混凝土组合结构是把型钢埋入钢筋混凝土中的一种独立的结构型式。

它主要包括三个组成部分：型钢、钢筋和混凝土，这三种物质是组成建筑物的中流砥柱。

任何一项新技术都凝聚着设计者的心血，都有一定的科学原理，也有其自己的技术性和进步性。

型钢混凝土组合结构的产生，为建筑行业注入了新鲜血液。

相比于传统的建筑技术，它也必然存在着优势与不足。

首先，从优势方面去说，它比传统的钢筋混凝土结构具有更大的承载力、更强的刚度和更加良好的抗震性能。

不仅仅如此，它的构件截面小，可以节省很多的空间。

而且，它的抗剪能力高、延性好；除此之外，型钢混凝土组合结构施工时能节省模板，如果模板部分的面积节省出来了，就能节省很大一部分建筑原材料和人力，从而加快施工进度，提高施工效率，这对于各方面来说都是有益的。

？1、工艺流程施工技术交底→绑扎承台及筏板钢筋→预埋地脚埋件→浇筑底板→承台混凝土→安装第一节型钢柱→柱脚灌浆→安装型钢梁→绑扎柱子钢筋→安装柱模板→浇筑柱子混凝土至梁底→拆除柱模→安装水平结构模板→绑扎梁# 板钢筋→浇筑梁# 板混凝土→ 安装第二节型钢柱→依次进行作业。

2、施工技术要点2.1 預埋地脚螺栓钢结构地脚螺栓的预埋工作非常关键，它直接影响第一节型钢柱的安装精度乃至关系到整个工程钢结构的安装质量。

安装地脚螺栓需专人在纵横两个方向用经纬仪和水准仪控制预埋件轴线及标高。

并在四个方向加固，安放调节螺母利用水准仪调节螺杆的高度，保证埋件标高。

校正并加固，检查合格后，请监理工程师验收。

预埋验收合格后，在螺栓丝头部位上涂黄油并包上油纸保护。

2.2 型钢柱的吊装2.2.1 初校型钢柱多采用十字型或圆形截面，为充分利用塔吊及起重机的能力和减少连接，一般制成一层一节，节与节之间采用坡口焊接。

型钢柱就位后立即对垂直度、轴线、牛腿标高进行初校，安设临时螺栓固定，采用倒连与钢丝绳或缆风绳配合经纬仪校正检查柱子的垂直度。

浅述钢—混凝土组合结构施工新技术应用钢-混凝土组合结构作为一种混合结构，它既继承了钢材抗拉强度高、延性好、自重轻和混凝土抗压强度高等特性，还具有自身的优点，广泛用于高层、桥梁等复杂结构。

而这种组合结构的施工技术也比较复杂、体现着施工技术的前沿。

本文就钢-混凝土组合结构施工技术应用的意义、组合结构应用现状以及施工难点三个方面进行阐述。

标签：组合结构;施工技术;测量定位;地脚螺栓等建筑组合结构也称作混合结构或复合结构。

关于建筑组合结构的定义目前尚不统一。

在土木工程建筑范围内，组合结构是指结构截面由两种或两种以上材料组成，不同材料之间以某种组合或结合方式进行内力传递，组成整体的、可抵抗外力的结构。

一、钢-混凝土组合结构施工技术应用的意义1、钢-混凝土组合结构与传统结构相比具有很多优势与钢结构相比：首先，节约钢材用量;其次，增加了截面的抗弯刚度，防止出现钢结构局部和整体屈曲;此外，组合结构中混凝土的应用，增加结构刚度和阻尼;有效的改善了钢结构易锈、易腐、不耐高温的缺点。

与普通钢筋混凝土结构相比：构件截面小，而承载力高;抗剪、抗弯能力高、延性好;结构自身比较轻，可用于超高层的房屋、大跨度的体育场和桥梁等对复杂形体、受力要求高的建筑物或构筑物。

总而言之，组合结构结合了钢结构和混凝土结构的优点，既兼顾了建筑的美观，又满足了人们对建筑综合多用途要求。

2、组合结构施工技术体现机械化、现代化组合结构依据结构组合形式可分为：钢骨混凝土结构、组合梁结构、压型钢板与混凝土组合板结以及钢管混凝土结构。

钢作为混凝土的骨架，本身可承受一定的力，可减少纵筋和横向箍筋的绑扎环节，节约了人力，直接采用机械吊装，可实现现场施工的机械化;作为钢骨架钢板、钢管、型钢等都采用工厂预制加工，便于流水作业，缩短了工期;减少了现场的施工工序，提供了较大的空间，可灵活分割;工厂里构件的加工，便于集成化生产程度，减少了现场湿作业量和手工操作，有助于提高工程质量，推动建筑的现代化进程。

钢与混凝土组合结构技术
一、概况（应用部位及工程量）
型钢与混凝土组合结构主要包括钢管混凝土柱，十字形、H形、箱形、组合型钢钢骨混凝土柱，箱形、H形钢骨梁、型钢组合梁等。

此技术应用部位：地下
室及主体结构。

应用量：6.02万㎡。

二、施工方法及创新点
禹州广场工程主楼结构形式为带加强桁架的“钢管混凝土-钢梁-混凝土核心筒”结构，竖向钢构件主要包括外筒22根箱形柱，核心筒4根劲性钢柱及东部市政绿化地下室圆管柱等，楼层为H型钢梁及钢筋桁架组合楼板。

钢结构主要分
1、钢结构节点概况
外框柱与框架梁节点外框柱与混凝土梁节点圆管柱与混凝土梁节点劲性柱腹板与钢梁节点劲性柱翼缘板与钢梁节点
框架梁与次梁刚接节点桁架杆件对接节点楼面交叉梁节点
外框柱桁架层节点伸臂桁架节点
截面形式示意图
箱型柱
H型劲性柱
圆管柱
H型钢梁
H型桁架杆件
3、钢管柱混凝土施工
本工程根据钢柱分节情况，采用塔吊漏斗对钢管柱浇筑自密实混凝土。

三、应用效果
采用钢与混凝土组合技术，在确保工程质量的同时，有效增加了建筑物使用面积。

结构STRUCTURE CONSTRUCTION型钢-混凝土组合梁柱节点施工技术刘东海1张衡2聂博仪21.绿城乐居建设管理集团有限公司浙江杭州310007;2.中建科技集团有限公司华东分公司上海201109摘要：以大型装配式框架结构建筑为依托，介绍了新型梁贯通型钢筋混凝土柱-钢梁组合结构梁柱节点的应用。

从梁 柱节点构造、深化加工、吊装前柱端保障措施、梁柱节点钢套筒安装、型钢大梁吊装、钢套筒固定等环节出发，对 型钢-混凝土组合梁柱节点施工管控要点进行说明，并通过自行研发的吊装引导工装顺利解决了柱节点钢套筒的吊装难 题，可为类似结构体系的设计和装配式建筑的施工提供参考经验。

关键词：型钢-混凝土组合结构；梁柱节点钢套筒；吊装引导工装；偏差互补中图分类号：T U398文献标志码：A 文章编号：1004-1001(2021)03-0388-03D O I：10.14144/j.c n k i.jz sg.2021.03.017 Construction Technology of Section Steel-concrete CompositeBeam-column JointL IU D o n g h a i1Z H A N G H en g2N IE B o y i21. Greentown Leju Construction & M anagem ent Group Co., Ltd., Hangzhou, Zhejiang 310007, China;2. China Construction Science & Technology Group Co., Ltd. East Branch, Shanghai 201109, ChinaAbstract:Based on the large prefabricated frame structure building,this paper introduces the application of new beam through reinforced concrete column-steel beam com posite structure beam-column joint.From the a sp ects of beam-column joint structure,deepening processing,safeguard m easures of column end before hoisting,installation of steel sleeve of beam-column joint,hoisting of section steel girder and fixation of steel sleev e,the key points of construction control of section steel-concrete com posite beam-column joint are explained.The hoisting guiding tooling developed by ourselves successfully solves the hoisting problem of steel sleev e of column joint,which can provide reference experience for the design of similar structural system and prefabricated building construction.Keyw ords:section steel-con crete com p osite structure;beam-colum n joint steel s le e v e;hoisting guide tooling;deviation complementation钢-混组合结构体系凭借承载力高、刚度大、跨越能力强、截面尺寸小、自重轻、利于抗震、综合效益好等优势[1],在实际工程应用中愈加频繁。

型钢混凝土结构的施工型钢混凝土结构亦称为劲性钢筋混凝土结构或包钢混凝土结构，是在型钢结构的外面包裹一层混凝土外壳形成的钢一混凝土组合结构。

型钢混凝土结构与其他结构形式相比，具有以下特点：1)型钢混凝土构件比同样外形钢筋混凝土构件的承载能力高出一倍以上，因而可以减小构件截面尺寸，增加使用面积和降低层高。

对于高层建筑而言，其经济效益显着。

2)型钢在浇筑混凝土之前已形成钢结构，且具有较大的承载能力，能承受构件自重和施工荷载，因而无需设置支撑，可将模板直接悬挂在型钢上，这样可以降低模板费用，加快施工速度。

由于无需临时立柱，也为进行设备安装提供了可能。

同时，浇筑的型钢混凝土不必等待混凝土达到一定强度就可继续进行上层施工，可以缩短工期。

3)型钢混凝土结构与钢结构相比，耐火性能和耐久性能优异，同时由于外包混凝土参与工作，和型钢结构共同受力，因此还可节省钢材50％以上。

4)型钢混凝土尤其是实腹式型钢混凝土结构的延性比钢筋混凝土结构明显提高，因而具有良好的抗震性能。

一、型钢混凝土结构构造1、型钢混凝土构件型钢混凝土构件是采用型钢配以纵向钢筋和箍筋浇筑混凝土而成，其基本构件有型钢混凝土梁和柱。

型钢混凝土构件中的型钢分为实腹式和空腹式两类，实腹式型钢由轧制的型钢或钢板焊成，空腹式型钢由缀板或缀条连接角钢或槽钢组成。

实腹式型钢制作简便，承载能力大，空腹式型钢节省材料，但制作费用高。

2、梁柱节点构造梁柱节点的基本要求是：内力传递明确，不产生局部应力集中现象，主筋布置不妨碍浇筑混凝土，型钢焊接方便。

在梁柱节点处柱的主筋一般在柱角上，这样可以避免穿过型钢梁的翼缘。

但柱的箍筋要穿过型钢梁的腹板，也可将柱的箍筋焊在型钢梁上。

梁的主筋一般要穿过型钢柱的腹板，如果穿孔削弱了型钢柱的强度，应采取补强措施。

图5-44为十字形实腹式型钢柱与H形型钢梁的节点透视图。

3、柱脚节点构造(1)柱脚的型钢不埋入基础内部。

型钢柱下端设有钢底板，利用地脚螺栓将钢底板锚固，柱内的纵向钢筋与基础内伸出的插筋相连接。

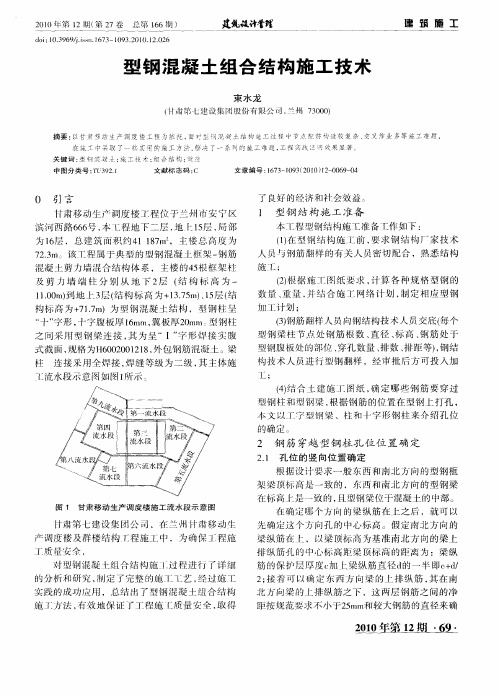

型钢混凝土组合结构施工技术摘要：新时代下，建筑工程数量逐渐增加，并对建筑工程施工质量提出更高的要求，应以型钢混凝土组合结构施工技术为切入点，切实分析解决钢筋混凝土承载力较低问题有效措施。

本文首先介绍在建筑工程中应用型钢混凝土组合结构施工技术重要性，接下来分析技术现状，最后分析型钢混凝土组合结构施工主要流程，并提出提升施工质量可行性策略。

旨在充分发挥型钢混凝土组合结构施工技术实际作用，在减少项目施工成本同时，提升建筑企业经济效益，促进建筑业行业快速发展。

关键词：型钢混凝土；柱脚施工；安装型钢柱引言：在建筑工程施工前准备阶段，需要有关工作人员依旧相关质量要求对进场材料进行验收，并确保入场材料具有较高性能以及质量。

同时也需深入了解当前工程实际情况，有助于设计人员更能合理设计施工方案，尤其是在设计预留孔位置以及节点位置。

在设计阶段，应充分考虑多种因素进行钢结构设计，并考虑当前工程结构件处理工艺。

1型钢混凝土施工工程概况本文以宜家南侧地块项目为例，浅谈型钢混凝土组合结构组合施工技术在工程施工过程中的应用。

宜家南侧地块1#、2#楼钢结构部分，位于卡子门大街19号宁溧路东侧，红星美凯龙北侧。

主体结构地下四层地上八层结构，标高-22.100米至35.200米。

每层采用12根H型钢柱，其中F~G轴6根，K~L轴6根；材质为Q345B。

分层施工，钢骨柱对接焊接，钢梁位于四、五、六、屋面层；柱，梁连接采用10.9S大六角高强螺栓连接，上下翼缘焊接。

1型钢混凝土组合结构施工技术1.1作用根据相关调查研究发现，型钢混凝土组合施工技术具有较强刚性以及强度，并且相比其他施工技术来说，还具有较高延展性，尤其是具有较强抗震性以及防火耐腐蚀性，被广泛应用在不同类型高层建筑中，相较普通钢结构，型钢混凝土结构能在不影响施工质量以及性能情况下，相应减少钢材，从而降低生产成本，进而提升建筑工程经济效益。

此外，因混凝土包裹型钢结构，从而显著提高耐久性以及耐火性，有效避免钢构件出现腐蚀，进而对建筑造成较大影响。
