低压电缆电压降自动计算(精)

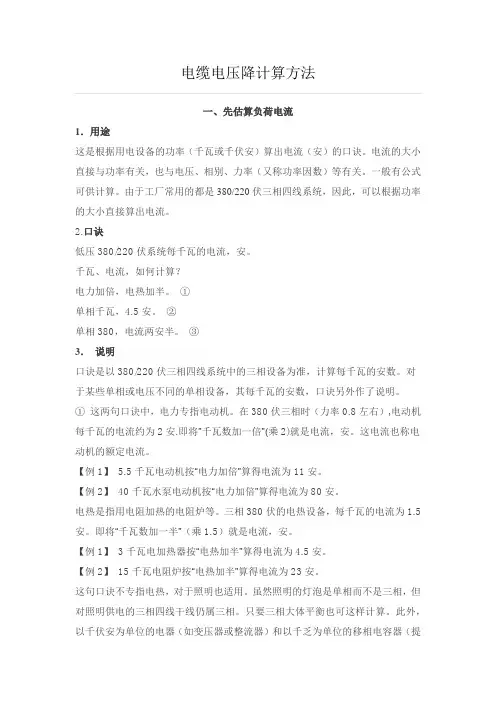

一、先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

即将“千瓦数加一半”（乘1.5）就是电流，安。

【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。

【例2】15千瓦电阻炉按“电热加半”算得电流为23安。

这句口诀不专指电热，对于照明也适用。

虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可这样计算。

此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。

即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。

【例1】12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。

【例2】30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。

【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。

小议普通照明设计电缆电压降简便算法室外路灯照明、高大空间照明、室外综合管廊照明具有配电线路长的特点，电缆截面选择除考虑保护性配合、敷设方式、敷设环境修正等因素外，还需要对其电压降进行校验。

在进行电力室外工程设计时，电力电缆的电压降通常采用第四版《工业与民用供配电设计手册》中查表法，即综合考虑末端负荷计算电流、线路长度、功率因数和三相（单相）线路每1A·km的电压损失百分数，%/A·km。

照明设计通常每个灯具容量相等，布置间距也相等，在普通电力电压降计算方法基础上可结合自身特点推导出简便电压降计算方法，且通过此方法计算出的电缆截面要小于普通电力电压降算法，利于节省金属材料。

标签：照明设计、电压降、电压损失百分数一、照明电压偏差要求根据《供配电系统设计规范》GB50052、《建筑照明设计标准》GB50034和《城市道路照明设计标准》CJJ45中对照明电压偏差允许值规定整理如表1所示。

可知一般场所照明电压偏差允许值为+5%～-10%，工程上为方便计算，从配电变压器二次侧母线算起供给有照明负荷的低压线路允许电压降为3%～5%，考虑从变电所低压侧至照明配电箱线路压降，从照明配电箱至末端负荷线路压降可按3%计算。

二、照明线路电压降计算第四版《工业与民用供配电设计手册》中线路电压降计算提供了两种方法：公式计算法和查表法。

（1）公式计算法。

室内大空间照明和综合管廊安全低电压照明通常为单相负荷，室外路灯通常按三相负荷考虑，二者常用的电压降计算公式如表2所示。

（2）查表法。

在工程应用中，线路电压降计算通常采用查表法，由表2中公式可知，接相电压的单相负荷线路电压降为三相平衡负荷线路电压降的2倍。

在配电手册中仅提供三相电力线路的电压降表格，室外路灯三相配电时可以直接套用表格中数据，室内大空间照明和综合管廊安全低电压照明等单相负荷电压降计算时可以按三相负荷考虑，然后取2倍即可。

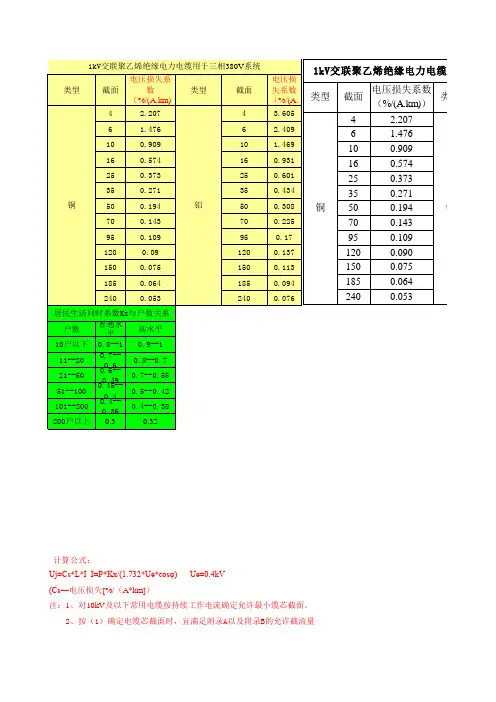

根据公式（三相平衡负荷线路），结合实际经验针对不同电缆截面、功率因数统计得出三相线路每1A·km的电压损失百分数，整理成表格即为《工业与民用供配电设计手册》第四版表9.4-19，1kV交联聚乙烯电力电缆用于三相380V 系统的电压降，本文截选部分表格如下。

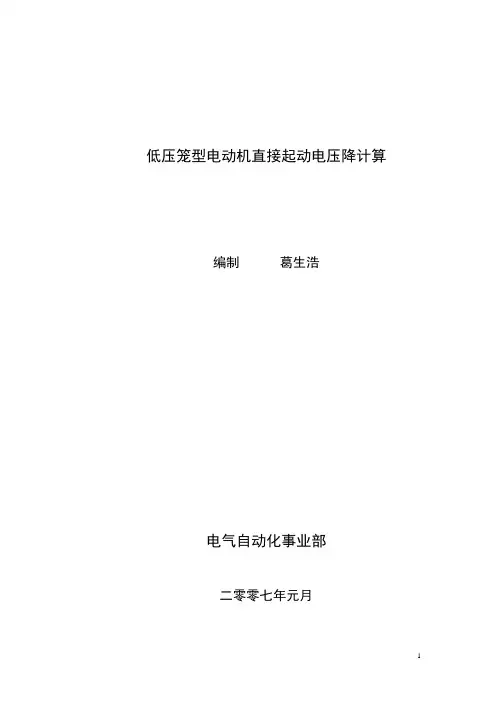

低压笼型电动机直接起动电压降计算编制葛生浩电气自动化事业部二零零七年元月低压笼型电动机直接起动电压降计算1.笼型电动机全压起动1.1按《通用用电设备配电设计规范》GB50055-93第2.3.2条规定，交流电动机起动时，配电母线上的电压应符合下列规定：•1）在一般情况下，电动机频繁起动时，不宜低于额定电压的90%；电动机不频繁起动时，不宜低于额定电压的85%。

•2）配电母线上未接照明或其他对电压波动较敏感的负荷，且电动机不频繁起动时，不应低于额定电压的80%。

•3）配电母线上未接其他用电设备时，可按保证电动机起动转矩的条件决定；对于低压电动机尚应保证接触器线圈的电压不低于释放电压。

1.2笼型电动机全压起动当符合下列条件：•1）起动时，对电网造成的电压降不超过规定的数值。

一般要求：经常起动的电动机不大于10%；偶而起动时，不超过15%。

在保证生产机械所要求的起动转矩而又不致影响其他用电设备的正常工作时，其电压降可允许为20%或更大一些。

由单独变压器供电的电动机其电压降允许值由传动机械要求的起动转矩来决定。

•2）起动功率不超过供电设备和电网的过载能力。

对变压器来说，其起动容量如以每24h起动6次，每次起动时间为15s来考虑，当变压器的负载率小于90%时，则最大起动电流可为变压器额定电流的4倍。

•3）电动机的起动转矩应大于传动机械的静阻转矩。

•4）起动时，应保证电动机及起动设备的动稳定和热稳定性。

5）机械能承受电动机全压起动时的冲击转矩；•6）制造厂对电动机的起动方式无特殊规定。

2.鼠笼型电机直接起动时的压降计算实例：鼠笼型电机380V、185kW、起动电流1900A,由560/10变压器供电，供电线路采用二根120mm 2电缆，长度50M 。

求直接起动时，低压母线上电压降及电机端电压降。

1）电动机起动时母线电压：计算时假定变压器高压侧容量为无限大，同时电动机投入后变压器达满负荷运行，于是起动时母线平均电压为：*bU S 2*（）式中U 2*--电动机起动时母线电压标么值（以额定电压值为基准）； X *--变压器电搞标么值（以本身容量为基准）； U d －被起动电动机额定电压（KV ）； I Q —被起动电动机起动电流（A ） P d —被起动电动机额定容量（KW ）； S b —变压器额定容量（kVA ）。

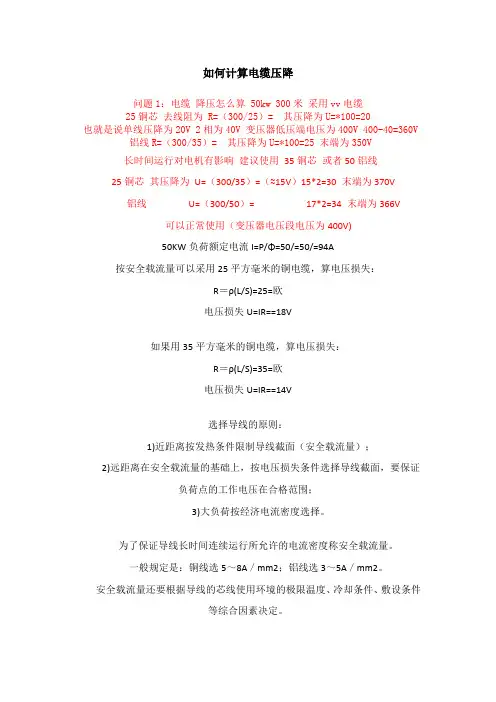

如何计算电缆压降问题1：电缆降压怎么算 50kw 300米采用vv电缆25铜芯去线阻为 R=（300/25）= 其压降为U=*100=20也就是说单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V 铝线R=（300/35）= 其压降为U=*100=25 末端为350V长时间运行对电机有影响建议使用35铜芯或者50铝线25铜芯其压降为U=（300/35）=（≈15V）15*2=30 末端为370V 铝线U=（300/50）= 17*2=34 末端为366V可以正常使用（变压器电压段电压为400V)50KW负荷额定电流I=P/Φ=50/=50/=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=25=欧电压损失U=IR==18V如果用35平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=35=欧电压损失U=IR==14V选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择。

为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

问题2：55变压器，低压柜在距离变压器230米处。

问变压器到低压柜需多粗电缆55KVA变压器额定输出电流(端电压400V)：I＝P/U＝55/≈80(A) 距离：L＝230米，230米处允许电压为380V 时，线与线电压降为20V，单根导线电压降：U＝10V，铜芯电线阻率：ρ＝求单根线阻：R＝U/I＝10/80＝(Ω) 求单根导线截面：S＝ρ×L/R＝×230/≈32(平方) 取35平方铜芯电线。

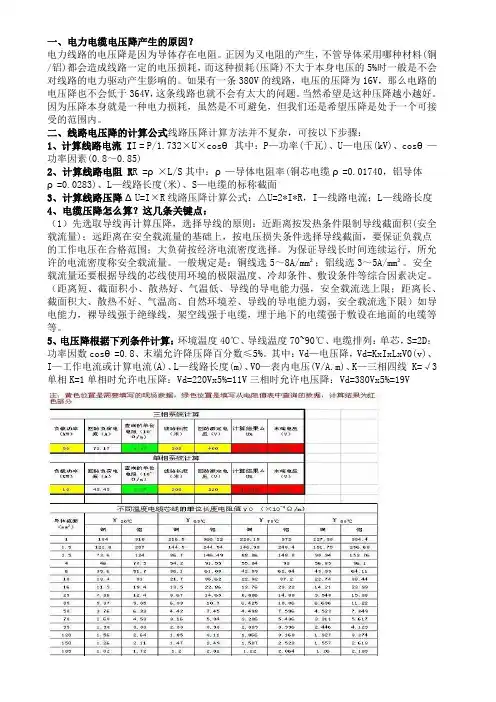

一、电力电缆电压降产生的原因？电力线路的电压降是因为导体存在电阻。

正因为又电阻的产生，不管导体采用哪种材料(铜/铝)都会造成线路一定的电压损耗，而这种损耗(压降)不大于本身电压的5%时一般是不会对线路的电力驱动产生影响的。

如果有一条380V的线路，电压的压降为16V，那么电路的电压降也不会低于364V，这条线路也就不会有太大的问题。

当然希望是这种压降越小越好。

因为压降本身就是一种电力损耗，虽然是不可避免，但我们还是希望压降是处于一个可接受的范围内。

二、线路电压降的计算公式线路压降计算方法并不复杂，可按以下步骤：1、计算线路电流 I I = P/1.732×U×cosθ其中：P—功率(千瓦)、U—电压(kV)、cosθ—功率因素(0.8～0.85)2、计算线路电阻 R R =ρ×L/S其中：ρ—导体电阻率(铜芯电缆ρ=0.01740，铝导体ρ=0.0283)、L—线路长度(米)、S—电缆的标称截面3、计算线路压降ΔU=I×R线路压降计算公式：△U=2*I*R，I—线路电流；L—线路长度4、电缆压降怎么算？这几条关键点：（1）先选取导线再计算压降，选择导线的原则：近距离按发热条件限制导线截面积(安全载流量)；远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负载点的工作电压在合格范围；大负荷按经济电流密度选择。

为保证导线长时间连续运行，所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A/mm²；铝线选3～5A/mm²。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

（距离短、截面积小、散热好、气温低、导线的导电能力强，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差、导线的导电能力弱，安全载流选下限）如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

工程检索号：(表式版本：修改码：0)编号：工程施工图设计阶段低压动力电缆电压损失计算书批准/日期审核/日期校核/日期计算/日期注：计算书内容包括1、原始条件及数据；2、引用公式说明；3、计算过程；4、计算结果或结论。

低压动力电缆电压损失计算1. 原始条件及数据生物滤池鼓风机馈电线路中，最远距离为150m ；风机房两台空压机馈电线路，最远距离为100m ；风机房三台生物滤池反洗风机馈电线路，最远距离为100m ；废水池排泥泵馈电线路，长度为100m ；脱水机房两台污泥泵，最远距离为110m ；2. 引用公式说明三相交流电动机回路电压损失应按下式确定：173U%I L(rcos +xsin )Ug ϕϕ∆= 式中 %U ∆——线路电压损失；U ——线路工作电压，三相为线电压，单相为相电压（V ）； g I ——计算工作电流（A ）；L ——线路长度（km ）；r ——电阻（Ω/km ）；x ——电缆单位长度的电抗（Ω/km ）；cos ϕ——功率因素。

3.计算过程（1）生物滤池鼓风机，预选电缆截面为3×16mm 2U=380V ，L=0.15km ，g I =44A ，cos ϕ=0.8，查表知r=1.37Ω/km ，x=0.049Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 173440.15(1.370.8+0.0490.6)380=⨯⨯⨯⨯⨯≈3.38 由于低压电动机允许电压降为≤5%，满足要求，所以生物滤池鼓风机馈线回路动力电缆截面选择3×16mm 2（2）风机房空压机，预选电缆截面为3×6mm 2U=380V ，L=0.1km ，g I =11A ，cos ϕ=0.8，查表知r=3.66Ω/km ，x=0.056Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 173110.1(3.660.8+0.0560.6)380=⨯⨯⨯⨯⨯≈1.48 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×6mm 2（3）风机房生物滤池反洗风机，预选电缆截面为3×95+1×50mm 2U=380V ，L=0.1km ，g I =150A ，cos ϕ=0.8，查表知r=0.236Ω/km ，x=0.043Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 1731500.1(0.2360.8+0.0430.6)380=⨯⨯⨯⨯⨯≈1.47 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×95+1×50mm 2（4）废水池排泥泵，预选电缆截面为3×6mm 2U=380V ，L=0.1km ，g I =6A ，cos ϕ=0.8，查表知r=3.66Ω/km ，x=0.056Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 17360.1(3.660.8+0.0560.6)380=⨯⨯⨯⨯⨯≈0.81 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×6mm 2（5）脱水机房污泥泵，预选电缆截面为3×6mm 2U=380V ，L=0.11km ，g I =15A ，cos ϕ=0.8，查表知r=3.66Ω/km ，x=0.056Ω/km求线路电压损失：173U%I L(rcos +xsin )Ug ϕϕ∆= 173150.11(3.660.8+0.0560.6)380=⨯⨯⨯⨯⨯≈2.23 由于低压电动机允许电压降为≤5%，满足要求，所以风机房空压机馈线回路动力电缆截面选择3×6mm 2。

快速计算电缆压降，精讲分析！一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流I公式：I= P/1.732×U×cosθ其中：P—功率，用“千瓦”U—电压，单位kV cosθ—功率因素，用0.8～0.852 .计算线路电阻R公式：R=ρ×L/S其中：ρ—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：ΔU=I×R线路电压降最简单最实用计算方式线路压降计算公式：△U=2*I*R I：线路电流L：线路长度。

电缆降压怎么算50kw 300米采用25MM2线是否可行？答：先选取导线在计算压降，选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择。

为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

电压降根据下列条件计算：1、导线温度70~90℃；2、环境温度40℃；3、电缆排列（单芯）；S=2D4、功率因数：cosθ=0.8;5、末端允许降压降百分数≤5%6、Vd代表电压降：Vd=K x I x L x V0(v)I：工作电流或计算电流（A）L：线路长度（m）V0：表内电压（V/A.m）K：三相四线K=√3 单相K=1单相时允许电压降：Vd=220V x 5%=11V三相时允许电压降：Vd=380V x 5%=19V采用vv电缆25铜芯去线阻为R=0.01（300/25）=0.2 其压降为U=0.2*100=20 单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V铝线R=0.0283（300/35）=0.25 其压降为U=0.25*100=25 末端为350V连续长时间运行对电机有影响建议使用35铜芯或者50铝线25铜芯其压降为U=0.0172（300/35）=0.147（≈15V）15*2=30 末端为370V铝线U=0.0283（300/50）=0.17 17*2=34,末端为336V；可以正常使用（变压器电压段电压为400V)50KW负荷额定电流I=P/1.732UcosΦ=50/1.732/0.38/0.8=50/0.53=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=0.017X300/25=0.2欧电压损失U=IR=94X0.2=18V如果用35平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=0.017X300/35=0.15欧电压损失U=IR=94X1.15=14V题2：55变压器，低压柜在距离变压器200米处。

低压电缆的电压损失和电压降作者：高飞来源：《环球市场》2017年第12期摘要：低压电网配电在设计选择电缆规格过程中，应考虑电缆通过负载电流时，导体温度不超过绝缘所允许的长期工作温度，即应按温升选择导体截面；并且，经济寿命期内费用最少，即初始投资和经济寿命期内线路损耗费用之和最少，也就是所谓的按经济电流选择导体截面。

将两种截面比较，取大者。

然后，再根据电缆线路的长短，校验电压损失是否超过规定值。

关键词：低压电缆；电压损失；电压降1电压降和电压损失1.1电压降和电压损失概念在交流供电系统中，电缆线路存在阻抗。

阻抗由电阻、电抗构成。

电流通过阻抗时，在阻抗的两端产生的电压差称为电压降。

电缆电压损失是指线路始端电压经线路传输后，线路对其的损失或影响大小，是线路两端电压的数值差，常用其同额定电压相比的百分数来表示。

低压电缆线路，由于电压低，线路短，电容电流可以忽略，所以，电抗可以只考虑感抗，而中压电缆则不同，还必须考虑电容电流，即容抗的大小。

1.2电压损失原理低压配电系统电缆的电压损失是由电缆的阻抗等原因引起的。

阻抗是表示电路电性能的物理量，由电缆线路的构造、材质及环境温度等多方面因素所决定，包括电阻、感抗、容抗三个部分，其公式为：Z=R+j（XL-XC）其中，R代表电阻，XL代表感抗，XC代表容抗，（XL-XC）代表电抗。

在电流通过电缆线路时，由于阻抗对电流所产生的阻碍作用，一部分电能以热能的形式损耗掉，同时线路的起始点与终端点之间会产生相应的电势差，这个电势差即为该条电缆线路的电压损失。

1.3电压损失计算公式线路电压损失的计算公式，其中“三相平衡负荷线路”，终端负荷用电流矩IL（A·km）表示时，线电压损失为：式中：Δu为线电压损失百分数（%）；Un为标称线电压（kV）；Ibe为负荷计算电流（A）；L为线路长度（km）；cosφ为功率因数；R0、X0为三相线路单位长度的电阻和感抗（Ω/km）。

电网低压线损管理及降损措施随着近年来中国电网的迅速发展，电网结构日趋复杂，低压线路几乎覆盖了全国各地。

然而，由于低压线路的特殊性质（包括长线、分布式、接地较弱等）以及电力系统的特殊因素（如高温等），低压线路经常发生线损。

低压线路线损率高不仅影响了电网供电质量，而且会给用户带来不必要的经济损失。

因此，如何合理地管理低压线路，降低线损率，成为必须解决的问题。

一、电网低压线损的成因及计算方法低压线路每年损耗的电力称为低压线损。

其产生的原因主要有三个方面：电阻电流损耗、电感电流损耗、电缆压降损耗。

具体情况如下：1、电阻电流损耗：低压线路的电阻电流损耗是由于电线本身内土电阻的存在而形成的，一般垂直接地电阻增大，而土壤电导率降低会增大电线的正常损耗，从而增加低压线路的线损。

2、电感电流损耗：低压线路存在电感电阻，因此也会有一定的电感损耗。

此种损耗的产生则是由于电缆的电感特性，当线路负荷变化时，电感的变化也会产生电流变化，并转化为电能的耗损。

3、电缆压降损耗：由于低压电缆的输电能力不如高压电缆，因此，在长距离传输过程中，低压电缆的电压会有一定的衰减。

这种衰减造成的电能损耗则称为电缆压降损耗。

低压线路的线损率体现了低压线路的损耗情况，其计算方法如下：线损率= （实际损耗 / 输送电量）×100%其中，实际损耗指低压线路在输送给用户的电量中损失的电量，输送电量则是指低压线路提供给用户的总用电量。

二、降低低压线路的线损率的措施为了降低低压线路的线损率，需要多方面着手进行管理与改进措施。

具体措施如下：1、低压线路加装补偿电容器：补偿电容器可补偿低压线路上的无功功率，并使低压线路的功率因数提高，减少无功损耗。

此外，通过加装电容器还可以延长电缆的使用寿命。

2、控制电压稳定：稳定电压可以提高负载的供电稳定性，并减少线损。

因此，电网电压一定要保持正常范围内，不要出现大幅度波动。

3、改善地面条件：地面的导电能力决定了低压电缆的电阻值。
