(完整版)弱电施工图内部审查要点

  • 格式：doc
  • 大小：31.51 KB
  • 文档页数：4

弱电施工图内部审查要点
2011.06
1. 设计图纸编制依据中所引用的国家及地方有关本工程设计工作的建设规范、规程是否齐全、正确，是否为现行有效版本。

□是□否
（注：重点审查设计图纸中所引用的规范、规程等应与当地主管部门审批工作中所执行的法律、法规等政策依据一致，不应有矛盾。

）
2. 工程建设主管部门对本工程前一阶段报审图纸的审批文件要求是否落实。

□是□否
（注：审查内容应对照主管部门的审批文件逐条落实，对于未按照要求修改的条款应作出特别说明。

）
3. 公司领导、本部各职能部门及城市公司对本工程前一阶段设计成果的内部审查意见要求是否修改落实。

□是□否
（注：以上审查内容应对照公司相关会议纪要等内部文件逐条落实，对于未按照要求修改的条款，应作出特别说明。

）
4. 弱电中心机房：
4.1 用电要求是否明确：是否提供中心机房设备用电负荷、由中心机房集中供电的前端设备用电负荷、UPS 不间断电源功率匹配要求。

□是□否
4.2 弱电机房平面布置中，电视墙与控制台之间通道宽度是否满足不小于1.2m，电视墙背面及侧面与墙面净距不小于0.8m 的要求；电视墙、控制台布设位置是否方便物业运行、维护管理。

□是□否
4.3 弱电机房内是否配置带独立冷、热源的空调器，或预留了土建、电气条件。

□是□否
5. 可视对讲系统：
5.1 系统管理主机、用户分机要求是否明确；所选用形式是否符合招标文件要求。

□是□否
5.2 系统中应用的电源线、信号线、视频线规格是否符合招标或投标文件要求。

□是□否
5.3 设备安装详图是否齐全；工艺要求是否明确、合理。

□是□否
5.4 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否
6. 门禁管理系统：
6.1 系统中门禁控制器、读卡器、网络分配器要求是否明确；所选用形式是否符合招标文件要求。

□是□否
6.2 系统中应用的电源线、信号线规格是否符合招标或投标文件要求。

□是□否
6.3 设备安装详图是否齐全；工艺要求是否明确、合理。

□是□否
6.4 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否
7. 门禁系统：
7.1 系统中出/入口读卡机、道闸、对讲分机、摄像机、夜间照明灯、语音提示/字符显示器及发卡器要求是否明确；所选用形式是否符合招标文件要求。

□是□否
7.2 系统中应用的电源线、信号线规格是否符合招标或投标文件要求。

□是□否
7.3 设备安装详图是否齐全；工艺要求是否明确、合理。

□是□否
7.4 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否
8. 电视监控系统：
8.1 系统前端设备中普通摄像机、电梯半球摄像机、镜头、室内云台、室外云台、室内解码器、室外解码器等要求是否明确；所选用形式是否符合招标文件要求；□是□否
8.2 前端设备安装位置是否合理，是否方便物业的运行、维护管理。

□是□否8.3 传输线路中应用的电源线、视频线、控制线规格是否符合招标或投标文件要求。

□是□否
8.4 中央控制设备中矩阵主机、矩阵键盘、控制码分配器、报警输入/输出模块、画面处理器、录像机、监视器要求是否明确，I/O 点数匹配是否正确；所选用形式是否符合招标文件要求。

□是□否
8.5 设备安装详图是否齐全；工艺要求是否明确、合理（包括室内固定摄像机、半球摄像机、室外立杆、室外摄像机的安装要求）。

□是□否
8.6 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否
9. 周界防范系统：
9.1 系统前端设备中红外对射探头、输入地址模块、输出地址模块等要求是否明确；所选用形式是否符合招标文件要求。

□是□否
9.2 前端设备的防区划分、联动摄像机（如果有）安装位置是否合理，是否方便物业的运行、维护管理。

□是□否
9.3 传输线路中应用的电源线、视频线、控制线规格是否符合招标或投标文件要求。

□是□否
9.4 中央控制设备中报警主机、总线驱动器、主控键盘、辅助电源(后备)、电子地图、报警输出驱动模块要求是否明确，I/O 点数匹配是否正确；所选用形式是否符合招标文件要求。

□是□否
9.5 设备安装详图是否齐全；工艺要求是否明确、合理（包括红外探头、地址模块、支架安装的安装要求）。

□是□否
9.6 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否
10. 公共广播及背景音乐系统：
10.1 系统中音源设备（包括卡式录放机、CD 唱机、AM/FM 调谐器）、时序信号发生器、前置放大器、功率放大器、分区选择器、电源控制器、监听面板、室内音控面板、室内扬声器、室外扬声器的要求是否明确；所选用形式是否符合招标文件要求。

□是□否
10.2 前端设备的安装位置是否合理，是否方便物业的运行、维护管理。

□是□否
10.3 系统中应用的电源线、信号线规格是否符合招标或投标文件要求。

□是□否
10.4 设备安装详图是否齐全；工艺要求是否明确、合理（包括机柜、吸顶扬声器、挂墙式扬声器、室外扬声器、草地扬声器安装的安装要求）。

□是□否10.5 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否
11. 其它：11.1 校核专业管线穿越结构梁、板、墙体处预留孔洞位置、断面、高程是否准确。

□是□否
11.2 施工图外审（政府）中所提出的问题是否逐条落实、修改。

□是□否
11.3 在施工图中是否存在公司产品问题库中列出的问题。

□是□否。

合集下载

弱电实施方案审核要点

弱电实施方案审核要点

弱电实施方案审核要点弱电实施方案是指在建筑物、工程项目中，为满足信息传输、控制、监控等系统的需求而设计的电气系统。

在进行弱电实施方案审核时，需要特别注意一些关键要点，以确保方案的可行性和安全性。

以下是弱电实施方案审核的要点：1. 设计方案合理性。

在审核弱电实施方案时，首先需要考虑的是方案的合理性。

这包括方案中所涉及的设备、线路、布线等是否符合相关标准和规范要求，是否满足实际使用需求，是否考虑了系统的可扩展性和维护性等方面。

设计方案的合理性直接关系到系统的稳定性和可靠性，因此是审核的重点之一。

2. 安全性评估。

弱电系统在工程项目中起着至关重要的作用，因此其安全性必须得到充分的保障。

在审核弱电实施方案时，需要对系统的安全性进行全面评估。

这包括系统的防火防盗设计、接地保护、过载保护、漏电保护等方面的考虑。

只有确保了系统的安全性，才能保障工程项目的安全运行。

3. 成本控制。

弱电系统的建设和实施需要一定的投入，因此在审核方案时，需要充分考虑成本控制的问题。

这包括设备的选型、线路的布置、工程施工等方面的成本控制。

在保证系统功能的前提下，尽量降低成本，提高投资效益，是审核方案时需要重点考虑的问题。

4. 可操作性分析。

弱电系统的实施不仅需要考虑到工程项目的需求，还需要考虑到系统的可操作性。

在审核方案时，需要对系统的操作界面、操作流程、故障排除等方面进行分析，确保系统的易用性和维护性。

只有在实际运行中方便操作和维护，才能更好地发挥系统的功能。

5. 环境适应性。

最后，在审核弱电实施方案时，需要考虑系统的环境适应性。

这包括系统在不同环境条件下的适用性、抗干扰能力、防护等级等方面的考虑。

只有确保系统能够适应各种复杂的环境条件，才能保证系统的稳定运行。

综上所述，弱电实施方案审核是一个复杂而又重要的工作。

只有在审核过程中充分考虑到方案的合理性、安全性、成本控制、可操作性和环境适应性等要点，才能确保系统的可靠性和稳定性。

因此，在审核弱电实施方案时，需要严格按照以上要点进行全面细致的审核，以确保工程项目的顺利实施和运行。

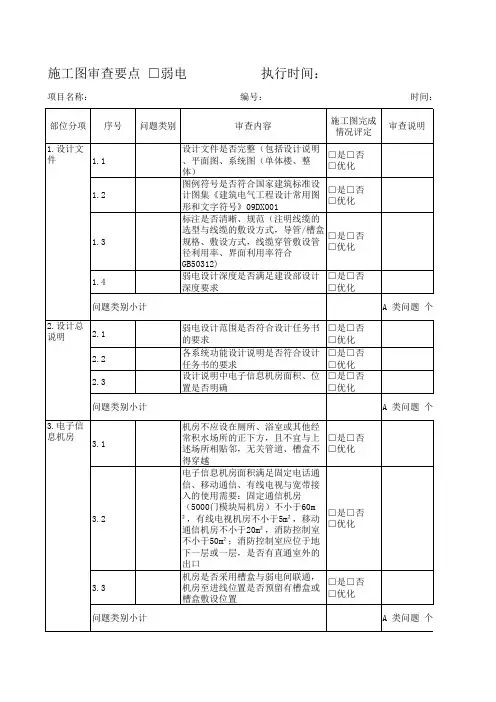

施工图审查要点(弱电)
