第14章轴14.1复习笔记一、轴的功用和类型轴是机器中的重要零件之一，用来支持旋转的机械零件和传递转矩。
1．按承受载荷的不同分类（1）转轴既传递转矩又承受弯矩的轴。
（2）传动轴只传递转矩而不承受弯矩或弯矩很小的轴。
（3）心轴只承受弯矩而不传递转矩的轴。
2．按轴线的形状不同分类按轴线的形状可分为直轴、曲轴、挠性钢丝轴。
二、轴的材料轴的材料常采用碳钢和合金钢。
1．碳钢45号钢应用最为广泛，为了改善其力学性能，应进行正火或调制处理。
不重要或受力较小的轴，则可采用Q235、Q275等碳素结构钢。
2．合金钢合金钢具有较高的力学性能与较好的热处理性能，但价格高。
三、轴的结构设计1．制造安装要求（1）为便于轴上零件的装拆，常将轴做成阶梯形；（2）对于一般剖分式箱体中的轴，其直径从轴端逐渐向中间增大；（3）为使轴上零件易于安装，轴端及各轴段的端部应有倒角；（4）轴上磨削的轴端，应有砂轮越程槽；（5）车制螺纹的轴端，应有螺纹退刀槽；（6）在满足使用要求的情况下，轴的形状和尺寸应力求简单，以便于加工。
2．轴上零件的定位安装在轴上的零件，必须有确定的轴向定位。
阶梯轴上的截面尺寸变化处称为轴肩，可起到轴向定位的作用。
3．轴上零件的固定（1）轴上零件的轴向固定零件轴向固定的方法主要有轴肩、套筒、螺母或轴端挡圈等。
①当无法采用套筒或套筒太长时，可采用圆螺母加以固定。
②为保证轴上零件紧靠轴肩，轴肩的圆角半径r必须小于相配零件的倒角C1或圆角半径R，轴肩高h必须大于C1或R。
③轴向力较小时，零件在轴上的固定可采用弹性挡圈或紧定螺钉。
（2）轴上零件的周向固定轴上零件的周向固定，大多采用键、花键或过盈配合等连接形式。
采用键连接时，为加工方便，各轴段的键槽宜设计在同一加工直线上，并应尽可能采用同一规格的键槽截面尺寸。
4．轴的各段直径和长度的确定（1）轴径的确定①有配合要求的轴段应尽量采用标准直径；②安装有标准件的轴径，应符合各标准件内径系列的规定；③套筒内径应与相配的轴径相同，并采用过渡配合。

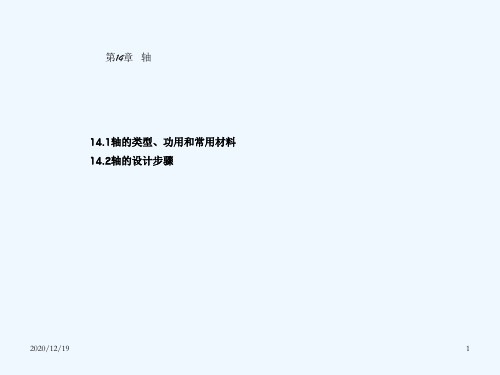

第14章 轴本章主要介绍直轴的结构设计和计算的 基本方法，掌握轴结构设计中轴上零件 的轴向及周向定位方法及其结构的工艺 性，并掌握轴上零件安装方法以及受力 分析。
14.1 轴的功能及类型轴是组成机器的重要零件之一。
轴是用来支承轴上零件及传递转矩和运动的。
1. 分类 • 按照轴线形状分类：轴可分为直轴、曲轴和软轴 (1)直轴：直轴按外形不同可分为光轴、阶梯轴及一些 特殊用途的轴，如凸轮轴、花键轴及蜗杆轴等。
(2)曲轴：曲轴是内燃机、曲柄压力机等机器上的专用 零件，用以将往复运动转变为旋转运动。
(3)软轴(挠性钢丝轴)：软轴主要用于传动两轴线不在 同一直线或工作时彼此有相对运动的空间传动， 也可用于受连续振动的场合，以缓和冲击。
直轴曲轴挠性钢丝轴按照所受载荷性质分类：轴可分为心轴、 转轴和传动轴。
(1)心轴：通常指只承受弯矩而不承受转矩的轴 （M）。
如自行车前、后轮轴，汽车轮轴。
(2)传动轴：只受转矩不受弯矩或受很小弯矩的 轴(T)。
车床上的光轴、连接汽车发动机输出 轴和后桥的轴，均是传动轴 (3)转轴：既受弯矩又受转矩的轴(M+T)。
转轴 在各种机器中最为常见。
•14.2 轴的材料轴的材料选取原则：首先应有足够的强 度，对应力集中敏感性低；还应满足刚 度、耐磨性、耐腐蚀性及良好的加工 性、经济性。
常用的材料主要有碳钢、合金钢、球墨 铸铁和高强度铸铁。
• 选择轴的材料时，应考虑轴所受载荷的大小和性 质、转速高低、周围环境、轴的形状和尺寸、生产 批量、重要程度、材料机械性能及经济性等因素， 选用时注意如下几点： • （1） 碳钢有足够高的强度，对应力集中敏感性较 低，便于进行各种热处理及机械加工，价格低、供 应充足，故应用最广。
一般机器中的轴，可用30、 40、45、50等牌号的优质中碳钢制造，尤以45号 钢经调质处理最常用。
• （2） 合金钢机械性能更高，常用于制造高速、重 载的轴，或受力大而要求尺寸小、重量轻的轴。
键对的轴向位移、径向位移、角位移或综合位移。
②万向联轴器1——主、从动轴的叉状接头；2——十字形连接件；3——轴销；4——中间轴，左右单万向联轴器。
=45°。
允许两轴线夹角αmax单万向联轴器：ω1恒定时，ω4变速，引起惯性力。
双万向联轴器：可使从动轴ω恒定。
条件——中间轴两叉头在同一平面内；两万向联轴器的夹角需相等。
应用：汽车、拖拉机、金属切削机床中。
组成：两个外表面带齿的套连）；两个内表面有（螺栓联工作时：转矩有齿轮传递。
14—4 非金属弹性元件挠性联轴器L sd1:10圆锥形孔圆柱形孔短圆柱形孔A12345A A§14—5 牙嵌离合器组成：左摩擦盘（联接主动轴）右摩擦盘（从动轴，可工作原理：依靠接触面上产生的摩擦力矩来传递特点：可平稳的接合、脱开；、多片式摩擦离合器外套筒内套筒内摩擦片主动轴从动轴特点：结构紧凑、轴向压力小，传递转矩大。
应用：机床变速箱、飞机、汽车及起重设备中。
自动离合器自动离合器是能根据机器运转参数（T,n ）的变化而自动完成接合和分离动作的离合器。
当传递的转矩达到一定值时，便能自动分离，具有防止摩擦式安全离合器二、离心式离合器套筒1与主动轴连，套筒2与从动轴连，外表面覆着石棉的闸块3，当转速大时，闸块3产生的离心力使闸块压向套筒2，产生摩擦力从而带动从动轴一起转。
相连，1内均有径向叶片，14—8 制动器。
