19.4 动力转向一、动力转向的作用重型汽车或装有超低压胎的轿车转向时阻力较大，为了减轻驾驶员的疲劳强度，改善转向系统的技木性能，采用动力转向装置。
采用动力转向的汽车转向时，所需的能量在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机驱动转向油泵旋转，将发动机输出的部分机械能转化为压力能。
并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的随动渐进压力，从而实现转向。
二、动力转向的分类1.按动力能源分(1)液压式：以液压为动力源，目前广泛应用。
(2)气压式：以压缩空气为动力源，仅限于重型且采用气压制动的车。
2.按动力缸、控制阀及转向器的相对位置分(1)整体式：其机械转向器和动力缸设计成一体，并与转向控制阀组装在一起。
(2)半整体式：其转向控制阀同机械转向器组合成一体，而转向动力缸则作为一个独立的部件。
(3)转向加力器：其机械转向器独立，而将转向控制阀和转向动力缸组合成一体。
三、液压动力转向的组成和工作原理1.组成液压动力转向的组成见图19-10所示。
它由转向油泵、转向油罐、转向控制阀、动力缸等组成。
转向油泵13安装在发动机上，由曲轴通过皮带驱动运转向外输出油压，转向油罐12有进、出油管接头，通过油管分别和转向油泵和转向控制阀3联接。
动力转向器为整体式动力转向器，其转向控制阀用以改变油路。
由齿条-活塞5和缸体形成动力缸的r和l两个工作腔。
r腔为右转向动力腔，l腔为左转向动力腔，它们分别通过油道和转向控制阀联接。
转向螺杆4和齿条-活塞、齿条-活塞和扇齿6组成了两对啮合传动副。
转向摇臂7一端固接在与扇齿联在一起的转向摇臂轴上，另一端铰接在转向主拉杆8上。
转向横拉杆10、转向梯形臂11及前轴组成转向梯形。
图19-10 液压动力转向示意图1-转向盘；2-转向轴；3-转向控制阀；4-转向螺杆；5-齿条-活塞；6-齿扇；7-摇臂；8-转向主拉杆；9-转向节；10-转向横拉杆；11-转向梯形臂；12-转向油罐；13-转向油泵；r-右转向动力腔；l-左转向动力腔2.工作原理(1)当汽车直线行驶时，转向控制阀将转向油泵泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向不工作。

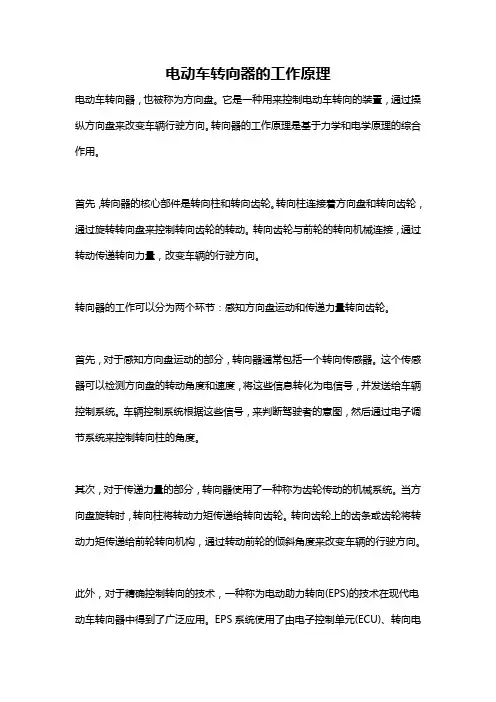

电动车转向器的工作原理电动车转向器，也被称为方向盘。
它是一种用来控制电动车转向的装置，通过操纵方向盘来改变车辆行驶方向。
转向器的工作原理是基于力学和电学原理的综合作用。
首先，转向器的核心部件是转向柱和转向齿轮。
转向柱连接着方向盘和转向齿轮，通过旋转转向盘来控制转向齿轮的转动。
转向齿轮与前轮的转向机械连接，通过转动传递转向力量，改变车辆的行驶方向。
转向器的工作可以分为两个环节：感知方向盘运动和传递力量转向齿轮。
首先，对于感知方向盘运动的部分，转向器通常包括一个转向传感器。
这个传感器可以检测方向盘的转动角度和速度，将这些信息转化为电信号，并发送给车辆控制系统。
车辆控制系统根据这些信号，来判断驾驶者的意图，然后通过电子调节系统来控制转向柱的角度。
其次，对于传递力量的部分，转向器使用了一种称为齿轮传动的机械系统。
当方向盘旋转时，转向柱将转动力矩传递给转向齿轮。
转向齿轮上的齿条或齿轮将转动力矩传递给前轮转向机构，通过转动前轮的倾斜角度来改变车辆的行驶方向。
此外，对于精确控制转向的技术，一种称为电动助力转向(EPS)的技术在现代电动车转向器中得到了广泛应用。
EPS系统使用了由电子控制单元(ECU)、转向电机和转向扭矩传感器组成的系统来辅助驾驶员控制转向力量。
当驾驶员施加力矩于方向盘时，转向扭矩传感器检测到这个力矩，并将信号传递给ECU。
ECU根据这个信号，控制转向电机的转动，通过施加适当的转向力，减轻驾驶员的操控负担。
总结起来，电动车转向器的工作原理是通过力学和电学原理的综合作用来实现的。
它通过感知方向盘运动，将这些信息转化为电信号，并传递给车辆控制系统。
同时，通过转向柱和转向齿轮的机械传动，将转动力矩传递给前轮转向机构，改变车辆的行驶方向。
EPS技术的应用使得转向更加精确和轻便，提高了驾驶员的操控感。
动力转向器工作原理动力转向器是一种常见的汽车动力传动系统组件，它起着转向和增加驾驶舒适性的作用。
本文将介绍动力转向器的工作原理，包括其结构组成、工作流程、作用机理以及常见故障及维修方法。
一、动力转向器的结构组成动力转向器通常由液压泵、液压缸、转向阀和流量控制装置等部件组成。
在实际应用中，还可能包括传感器、控制模块等辅助部件。
下面将逐一介绍各部件的作用和结构特点：1.液压泵：液压泵通常由齿轮泵、叶片泵或柱塞泵组成，其作用是将发动机输出的动力转化为液压能量，为液压转向系统提供动力源。
2.液压缸：液压缸是动力转向器中的执行元件，一般是单作用缸或双作用缸。
在转向操作时，液压缸会受控制器发出的指令，通过液压力来实现转向运动。
3.转向阀：转向阀的主要作用是调节液压系统的流量方向和流量大小，使转向操作更加精准和平稳。
通常转向阀会根据传感器的信号，自动调节系统的流量分配和流向，以实现不同工况下的转向要求。
4.流量控制装置：流量控制装置可确保液压系统的流量在一定范围内，使转向操作更加舒适和稳定。
在高速行驶时，流量控制装置可以增大液压流量，提高操控性能；而在低速行驶或停车时，可以减小液压流量，以提供更大的转向力。
5.辅助部件：在一些高级汽车上，动力转向器可能还会配备传感器、控制模块等辅助部件，用于感知车辆运动状态、路面情况和驾驶意图，从而对转向系统进行智能控制。
二、动力转向器的工作流程动力转向器的工作流程主要包括液压泵的工作、液压缸的运动和转向阀的调节，一般可以分为如下几个步骤：1.液压泵工作：当车辆发动机启动后，液压泵开始工作，将发动机输出的动力通过传动装置转化为液压能量，并通过液压管路输送至转向系统中。
2.转向阀调节：转向阀根据传感器的反馈信号，调节液压系统的流量方向和大小。
当驾驶员转动方向盘时，转向阀会接收到相应的信号，并指示液压缸进行转向动作。
转向阀会根据车速、路面情况等因素，自动调整系统的流量分配，确保转向操作的精准和稳定。

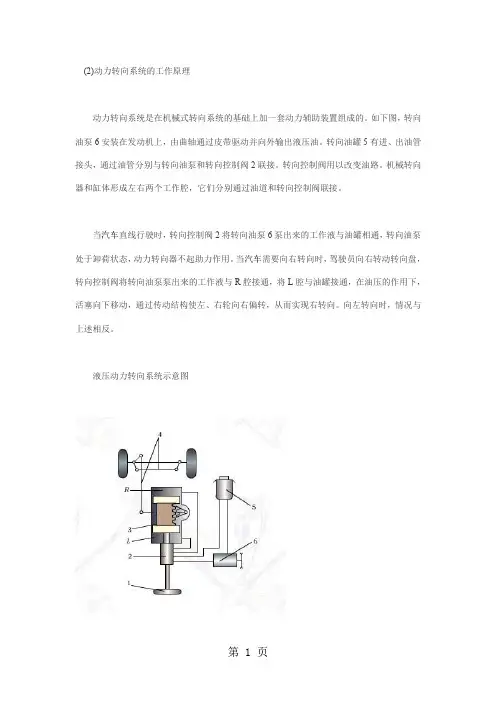

(2)动力转向系统的工作原理动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。
如下图，转向油泵6安装在发动机上，由曲轴通过皮带驱动并向外输出液压油。
转向油罐5有进、出油管接头，通过油管分别与转向油泵和转向控制阀2联接。
转向控制阀用以改变油路。
机械转向器和缸体形成左右两个工作腔，它们分别通过油道和转向控制阀联接。
当汽车直线行驶时，转向控制阀2将转向油泵6泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。
当汽车需要向右转向时，驾驶员向右转动转向盘，转向控制阀将转向油泵泵出来的工作液与R腔接通，将L腔与油罐接通，在油压的作用下，活塞向下移动，通过传动结构使左、右轮向右偏转，从而实现右转向。
向左转向时，情况与上述相反。
液压动力转向系统示意图l.转向操纵机构2.转向控制阀3.机械转向器与转向动力缸总成4.转向传动结构5.转向油罐6.转向油泵R.转向动力缸右腔L.转向动力缸左腔汽车动力转向器的类型及工作原理作者：admin 来源：不详发布时间：2007-2-7 6:13:45减小字体增大字体采用动力转向系统的汽车转向所需的能量，在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机(或电机)驱动的油泵(或空气压缩机)所提供的液压能(或气压能)。
用以将发动机(或电机)输出的部分机械能转化为压力能，并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力，以助驾驶员施力不足的一系列零部件，总称为动力转向器。
下面介绍动力转向器的类型及工作原理。
(1)动力转向器的类型按传能介质的不同，动力转向器有气压式和液压式两种。
装载质量特大的货车不宜采用气压动力转向器，因为气压系统的工作压力较低(一般不高于0.7MPa)，用于重型汽车上时，其部件尺寸将过于庞大。
液压动力转向器的工作压力可高达10MPa以上，故其部件尺寸很小。
液压系统工作时无噪声，工作滞后时间短，而且能吸收来自不平路面的冲击。

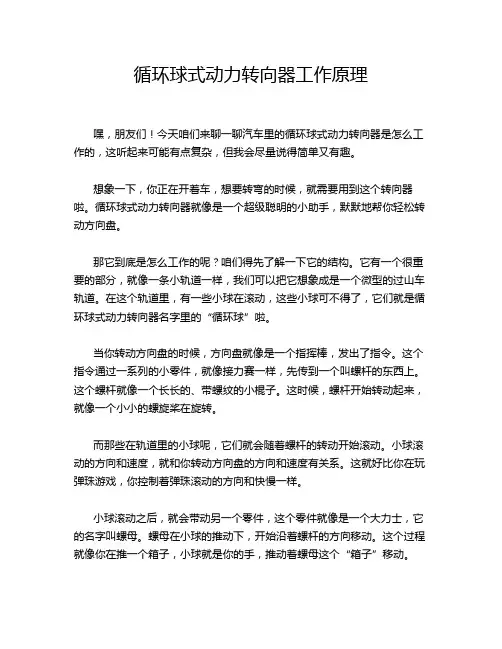

循环球式动力转向器工作原理嘿，朋友们！今天咱们来聊一聊汽车里的循环球式动力转向器是怎么工作的，这听起来可能有点复杂，但我会尽量说得简单又有趣。
想象一下，你正在开着车，想要转弯的时候，就需要用到这个转向器啦。
循环球式动力转向器就像是一个超级聪明的小助手，默默地帮你轻松转动方向盘。
那它到底是怎么工作的呢？咱们得先了解一下它的结构。
它有一个很重要的部分，就像一条小轨道一样，我们可以把它想象成是一个微型的过山车轨道。
在这个轨道里，有一些小球在滚动，这些小球可不得了，它们就是循环球式动力转向器名字里的“循环球”啦。
当你转动方向盘的时候，方向盘就像是一个指挥棒，发出了指令。
这个指令通过一系列的小零件，就像接力赛一样，先传到一个叫螺杆的东西上。
这个螺杆就像一个长长的、带螺纹的小棍子。
这时候，螺杆开始转动起来，就像一个小小的螺旋桨在旋转。
而那些在轨道里的小球呢，它们就会随着螺杆的转动开始滚动。
小球滚动的方向和速度，就和你转动方向盘的方向和速度有关系。
这就好比你在玩弹珠游戏，你控制着弹珠滚动的方向和快慢一样。
小球滚动之后，就会带动另一个零件，这个零件就像是一个大力士，它的名字叫螺母。
螺母在小球的推动下，开始沿着螺杆的方向移动。
这个过程就像你在推一个箱子，小球就是你的手，推动着螺母这个“箱子”移动。
螺母移动可不得了，它又会带动其他的零件。
其中有一个零件和汽车的转向拉杆相连，转向拉杆就像汽车转向系统的手臂。
当螺母带动这个零件移动的时候，转向拉杆也跟着动起来了。
最后，转向拉杆就会推动汽车的车轮，让车轮按照你转动方向盘的方向转动。
这样，你就可以轻松地让汽车转弯啦。
这里面还有一个小秘密哦，就是动力是怎么来的呢？其实在这个过程中，还有一个助力装置，就像一个小帮手在旁边悄悄地用力。
这个助力装置可以让你转动方向盘的时候更轻松，就像你推一个很重的箱子，有个人在旁边帮你一起推一样。
循环球式动力转向器就是这样工作的，通过小球的循环滚动，像一个紧密合作的小团队一样，把你转动方向盘的动作一步步传递下去，最终让汽车的车轮听话地转动。
电控动力转向系统工作原理1. 介绍电控动力转向系统是现代汽车的重要组成部分之一。
它通过使用电机而非传统的机械结构来改变车辆的转向力，提高驾驶的舒适性和安全性。
本文将深入探讨电控动力转向系统的工作原理。
2. 动力转向系统分类动力转向系统可以分为液压助力转向系统和电动助力转向系统两种类型。
液压助力转向系统使用液压泵和液压缸来提供转向助力，而电动助力转向系统使用电机来提供转向助力。
本文重点介绍电动助力转向系统的工作原理。
2.1 液压助力转向系统液压助力转向系统的工作原理如下： 1. 驾驶员通过方向盘施加转向力。
2. 这个转向力通过液压泵传递给液压缸。
3. 液压泵将液压油压力提高，并将其送入液压缸。
4. 液压油压减小后，液压缸将转向力传递给转向齿条。
5. 转向齿条将转向力传递给车轮，实现转向效果。
2.2 电动助力转向系统电动助力转向系统的工作原理如下： 1. 驾驶员通过方向盘施加转向力。
2. 转向传感器检测到转向力，并将信号发送给电控单元。
3. 电控单元根据转向传感器的信号判断所需转向助力。
4. 电机控制单元接收电控单元的指令，并根据指令控制电机输出转向助力。
5. 电机通过转向齿条将转向助力传递给车轮，实现转向效果。
3. 电动助力转向系统的优势与传统的液压助力转向系统相比，电动助力转向系统具有许多优势： - 减少能源消耗：电动助力转向系统不需要液压泵，因此没有液压系统的能源消耗。
- 提高燃油经济性：电动助力转向系统减少了功耗，因此可以减少燃油消耗。
- 提升驾驶舒适性：电动助力转向系统可以根据驾驶条件自动调整转向助力，提供更好的驾驶舒适性。
- 增强安全性：电动助力转向系统可以根据驾驶条件调整转向助力，提高车辆的稳定性和操控性，增强驾驶安全性。
4. 电动助力转向系统的工作原理详解电动助力转向系统的工作原理可以进一步分为以下几个步骤：4.1 检测转向力转向传感器位于方向盘附近，可以检测到驾驶员施加的转向力。
第二十二讲液压式动力式转向系复习旧知,导入新课:机械式转向器。
一、液压动力转向装置：1.1、动力转向器的组成：动力转向系统由动力转向装置和转向传动机构两大部分组成。
液压动力转向装置包括：转向盘，转向柱，动力转向器，转向油泵，流量控制阀，安全阀，贮液罐及油管组成。
动力转向器主要由转向螺杆、齿条活塞、齿扇轴、转阀、转向器壳、补偿装置等部件组成。
(1)转向油泵：为叶片转子式结构，固定于发动机机体，由发动驱动产生转向动力油压，供给转向机正常工作。
(2)流量控制阀：控制油泵最大输油量，并能将流量控制在规定范围内，满足转向动力的需要。
(3)安全阀：限制最高油压。
当油泵输出油压过高时，安全阀便自动打开，使出油口、进油口连通，从而降低输出油压，保证转向系安全正常工作。
(4)贮油罐：贮油罐贮存定量的油液，保证供给充足的油量并有散热冷却油液的作用。
二、液压动力转向工作原理：2.1、工作原理：当汽车直线行驶时，滑阀依靠阀体内的定中弹簧(回位弹簧)保持在中间位置。
由油泵输送来的工作油，从滑阀和滑体环槽边缘的环形缝隙进入动力缸的左右腔室，又通过回油管流回油罐，这时油路保持畅通，油泵负荷小，工作油处于低压状态。
当汽车右转弯时，转向盘右转，转向杆右转，与转向轴连成一体的滑阀和左旋螺杆克服回位弹簧的弹力和反作用柱塞一侧的油压力而向右移动，这时动力缸左腔与进油道相通，而右腔则与回油道相通。
左腔油压推动动力缸内活塞向右移动，使转向垂臂作逆时针转动，从而也使转向螺母随螺杆的转动而向左移动，同时通过纵拉杆带动转向轮向右偏转。
当汽车左转弯时，如图c所示，滑阀左移，动力缸向相反方向加力。
三、液压式动力转向系常见故障诊断与排除：3.1、动力转向沉重：(1)泵磨损或传动带打滑，使油压下降，则应更换油泵或传动带。
(2)系统内油液不足，油面过低，应补充加注液压油至标记“MAX”处。
(3)液压系统内有空气，造成气阻，应及时将空气排除，消除气阻。
(4)发动机怠速过低，应检查发动机怠速是否达到技术标准，并进行调整。

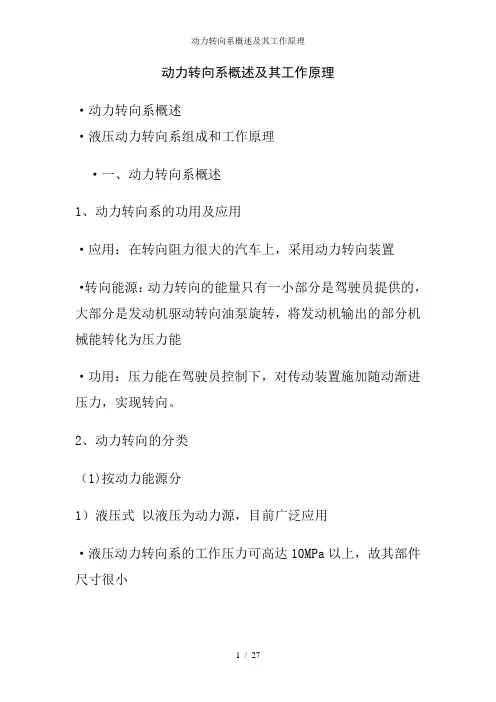

动力转向系概述及其工作原理·动力转向系概述·液压动力转向系组成和工作原理·一、动力转向系概述1、动力转向系的功用及应用·应用：在转向阻力很大的汽车上，采用动力转向装置·转向能源：动力转向的能量只有一小部分是驾驶员提供的，大部分是发动机驱动转向油泵旋转，将发动机输出的部分机械能转化为压力能·功用：压力能在驾驶员控制下，对传动装置施加随动渐进压力，实现转向。
2、动力转向的分类（1)按动力能源分1）液压式以液压为动力源，目前广泛应用·液压动力转向系的工作压力可高达10MPa以上，故其部件尺寸很小·液压系统工作时无噪声，工作滞后时间短，而且能吸收来自不平路面的冲击2）气压式以压缩空气为动力源，仅限于重型且采用气压制动的汽车·主要应用于一部分其前轴最大轴载质量为3～7t并采用气压制动系统的货车和客车·装载质量特大的货车也不宜采用气压转向加力装置，因为气压系统的工作压力较低(一般不高于0．7MPa)，用于这种重型汽车上时，其部件尺寸将过于庞大（2)按动力缸、控制阀及转向器的相对位置分1）整体式其机械转向器和动力缸设计成一体，并与转向控制阀组装在一起。
2）半整体式其转向控制阀同机械转向器组合成一体，而转向动力缸则作为一个独立的部件。
3）转向加力器其机械转向器独立，而将转向控制阀和转向动力缸组合成一体。
3、动力转向系的基本结构组成和工作原理1）结构组成·在机械转向系统的基础上加设一套转向加力装置而形成·转向加力装置是由机械转向器、转向动力缸和转向控制阀三大部分组成2）液压动力转向系的工作过程·当驾驶员逆时针方向转动转向盘时，转向摇臂将拉动转向直拉杆向前运动。
·转向直拉杆的拉力作用下实现机械转向，这时汽车将向左转向．·与此同时，转向直拉杆还带动了转向控制阀中的滑阀移动，使转向动力缸的右腔接通转向油泵的出油口，右腔通过转向控制阀与转向油罐接通，转向动力缸的活塞所受的向右的液压作用力便经其推杆也作用在转向横拉杆上。
