TFT_LCD驱动控制电路

TFTLCD显示原理及驱动介绍TFTLCD是一种液晶显示技术，全称为Thin Film Transistor Liquid Crystal Display，即薄膜晶体管液晶显示器。

它是目前应用最广泛的显示器件之一，被广泛应用在电子产品中，如手机、平板电脑、电视等。

TFTLCD显示屏是由数百万个像素点组成的，每个像素点又包含红、绿、蓝三个亚像素。

这些像素点由一层薄膜晶体管（TFT）驱动。

薄膜晶体管是一种微型晶体管，位于每个像素点的背后，用来控制液晶材料的偏振状态。

当电流通过薄膜晶体管时，液晶分子会受到电场的影响，从而改变偏振方向，使光线在通过液晶层时发生偏转，从而改变像素点的亮度和颜色。

TFTLCD显示屏需要配备驱动电路，用来控制TFT晶体管的电流，以控制液晶分子的偏振状态。

驱动电路通常由一个控制器和一组电荷泵组成。

控制器负责接收来自外部的指令，通过电荷泵为晶体管提供适当的电流。

电荷泵可以产生高电压和低电压，从而控制液晶分子的偏振状态。

控制器通过一组驱动信号，将指令传递给TFT晶体管，控制像素点的亮度和颜色。

TFTLCD驱动器是用来控制TFTLCD显示屏的硬件设备，通常与控制器紧密连接。

驱动器主要负责将控制器发送的信号转换为液晶的电流输出，实现对像素点的亮度和颜色的控制。

驱动器还负责控制像素点之间的互动，以实现高质量的图像显示。

1.扫描电路：负责控制像素点的扫描和刷新。

扫描电路会按照指定的频率扫描整个屏幕，并刷新像素点的亮度和颜色。

2.数据存储器：用于存储显示数据。

数据存储器可以暂时保存控制器发送的图像数据，以便在适当的时候进行处理和显示。

3.灰度调节电路：用于调节像素点的亮度。

通过调节像素点的电流输出，可以实现不同的亮度效果。

4.像素点驱动电路：负责控制像素点的偏振状态。

像素点驱动电路会根据控制器发送的指令，改变液晶分子的偏振方向，从而改变像素点的亮度和颜色。

5.控制线路：用于传输控制信号。

控制线路通常由一组电线组成，将控制器发送的信号传输到驱动器中，以控制整个显示过程。

TFT-LCD各功能电路原理通过前阶段对PWB的ASIC、DC/DC、GAMMA电路及IC的原理学习后，我对TFT-LCD的电路原理有了一定的了解，现总结归纳如下。

一、输入信号的提供目前CPTW所用到的讯号产生器有两种：PDC（MA4004U）和COMOS。

对于实装和组立点灯都采用PDC，提供Vin、RANO/RAPO、RBNO/RBPO、RCNO/RCPO、RDNO/RDPO、RANE/RAPE、RBNE/RBPE、 RCNE/RCPE、RDNE/RDPE、RCLKN/RCLKP、Vbuff等。

二、PWB产生工作电压和信号的过程PWB由S-PWB和G-PWB组成，分别完成不同的功能，它们的作用有很大差别：S-PWB作用是POWER电压分配VDD/VIN：模组消耗电压；VCOM：液晶偏转基准电压；VDDA：阶调电压，即GAMMA电压，配合Data信号输出S极所需电压； VDDG：G极电压，液晶开启电压；VEEG：G极电压，液晶关闭电压；VDDD：IC工作电压，包括ASIC、S-IC、G-IC；Data信号处理及传输（与GAMMA电压配合，输出S极电压）、Timing Control （控制数据传输的时序，达到稳定显示的作用）；G-PWB：只起到线路的连接作用。

现将S-PWB之组成简介如下：1．ASIC该部分借助一集成芯片（IC101）产生时序信号和DATA。

其INPUT为RANO/RAPO、RBNO/RBPO、RCNO/RCPO、RDNO/RDPO、RANE/RAPE、RBNE/RBPE、RCNE/RCPE、RDNE/RDPE、RCLKN/RCLKP以及一些控制信号，这十组DATA借助10个差分电阻（R101～R110）产生如下时序信号和DATA：HMS 、OE、CLKV、STV、POL、LP、STH-F、STH-B、F-D[00：19]、B-D[00：19]。

2．POWER电路该部分主要产生控制液晶偏转所需要之电压：VDDD、VDDA、VDDG、VEEG、VCOM 和VGAM1~10。

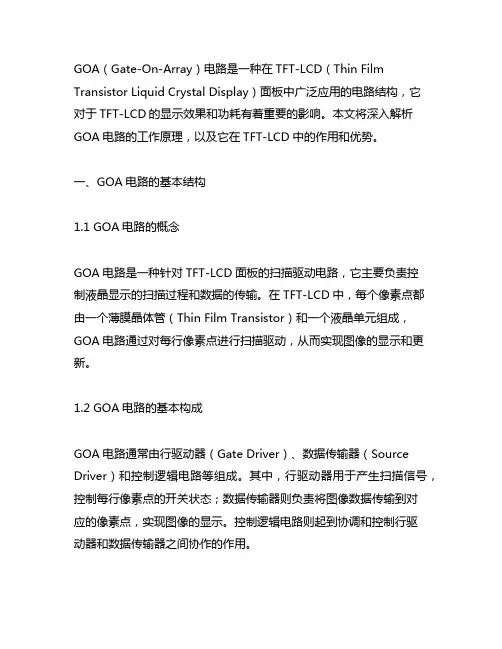

GOA（Gate-On-Array）电路是一种在TFT-LCD（Thin Film Transistor Liquid Crystal Display）面板中广泛应用的电路结构，它对于TFT-LCD的显示效果和功耗有着重要的影响。

本文将深入解析GOA电路的工作原理，以及它在TFT-LCD中的作用和优势。

一、GOA电路的基本结构1.1 GOA电路的概念GOA电路是一种针对TFT-LCD面板的扫描驱动电路，它主要负责控制液晶显示的扫描过程和数据的传输。

在TFT-LCD中，每个像素点都由一个薄膜晶体管（Thin Film Transistor）和一个液晶单元组成，GOA电路通过对每行像素点进行扫描驱动，从而实现图像的显示和更新。

1.2 GOA电路的基本构成GOA电路通常由行驱动器（Gate Driver）、数据传输器（Source Driver）和控制逻辑电路等组成。

其中，行驱动器用于产生扫描信号，控制每行像素点的开关状态；数据传输器则负责将图像数据传输到对应的像素点，实现图像的显示。

控制逻辑电路则起到协调和控制行驱动器和数据传输器之间协作的作用。

二、GOA电路的工作原理2.1 行驱动器的工作原理在TFT-LCD中，液晶单元的开关是通过行扫描的方式来实现的。

行驱动器会产生一系列的脉冲信号，依次作用于每一行像素点对应的薄膜晶体管，从而控制液晶单元的开关状态。

这种行扫描的方式可以有效地减少液晶显示屏的驱动器数量，降低功耗和成本。

2.2 数据传输器的工作原理数据传输器的作用是将图像数据传输到对应的像素点，实现图像的显示。

这种数据传输通常是通过逐行传输的方式进行的，每行数据都会按照一定的顺序被传输到像素点中，从而组成完整的图像。

数据传输器通常会配合行驱动器的扫描信号进行同步操作，确保图像数据的准确传输。

2.3 控制逻辑电路的工作原理控制逻辑电路起到协调和控制行驱动器和数据传输器之间协作的作用。

它会根据系统的指令和信号，对行驱动器和数据传输器进行控制和同步，保证它们能够按照正确的顺序和时序进行工作。

tft lcd 工作原理
TFT LCD（薄膜晶体管液晶显示器）是一种常见的显示技术，广泛应用于电子设备中，例如平板电脑、智能手机和电视等。

下面是TFT LCD的工作原理：
1. 液晶层：TFT LCD最关键的部分是液晶层，液晶层由液晶
分子组成，液晶分子可以通过电场的作用改变其在空间中的排列方式。

2. 背光源：TFT LCD需要一个背光源，通常采用LED（Light Emitting Diode）作为背光源。

背光源会在显示器的后面提供
均匀的光源，通过液晶层透过背光源的光来显示图像。

3. 薄膜晶体管阵列：液晶层的每个像素点都包含一个对应的薄膜晶体管。

这些薄膜晶体管阵列是连接在导线网格上的，用于控制液晶层中液晶分子的排列方式。

4. 驱动电路：TFT LCD中的驱动电路负责控制薄膜晶体管阵列，通过在特定像素点上施加电压，改变液晶分子的排列方式。

这样，液晶层就可以根据不同的电压来控制光的透过程度，从而生成不同的颜色和亮度。

5. 控制器：TFT LCD还包含一个控制器，用于接收来自电子
设备的信号，并将其转化为正确的像素点显示在液晶屏上。

控制器通常采用计算机程序或者芯片实现。

总的来说，TFT LCD的工作原理是通过控制驱动电路中的薄
膜晶体管阵列，在液晶层中施加电场，进而控制液晶分子的排列方式，从而控制光的透过程度，最终显示出图像。

TFT_LCD_驱动原理TFT（薄膜晶体管）液晶显示屏是一种广泛应用于电子产品中的平面显示技术。

TFT液晶显示屏由液晶单元和薄膜晶体管阵列组成，每个像素都由一个液晶单元和一个薄膜晶体管控制。

TFT液晶显示屏的原理是利用液晶的电光效应来实现图像的显示。

液晶是一种介于固体和液体之间的有机化合物，具有光电效应。

通过在液晶材料中施加电场，可以改变液晶的折射率，从而控制光的透射或反射。

液晶的电光效应使得TFT液晶显示屏可以根据电信号来调节每个像素点的亮度和颜色。

TFT液晶显示屏的驱动原理主要包括以下几个步骤：1.数据传输：首先，需要将图像数据从输入设备（如计算机）传输到液晶显示屏的内部电路。

这通常是通过一种标准的视频接口（如HDMI或VGA）来完成的。

2.数据解码与处理：一旦数据传输到液晶显示屏内部，它会被解码和处理，以提取有关每个像素点的亮度和颜色信息。

这些信息通常以数字方式存储在显示屏的内部存储器中。

3.电压调节：在液晶显示屏中，每个像素是由一个液晶单元和一个薄膜晶体管组成。

薄膜晶体管通过控制液晶单元的电场来调节每个像素的亮度和颜色。

为了控制液晶单元的电场，需要施加不同电压信号到每个像素点上。

这些电压信号由驱动电路产生，并通过薄膜晶体管传递到液晶单元。

4.像素刷新：一旦电压信号被传递到液晶单元，液晶单元将会根据电场的变化来调节光的传输或反射，从而实现每个像素的亮度和颜色调节。

整个屏幕的像素都将按照这种方式进行刷新，以显示出完整的图像。

5.控制信号发生器：控制信号发生器是液晶显示屏的一个重要组成部分，用于生成各种控制信号，如行扫描和场扫描信号，以及重新刷新图像的同步信号。

这些控制信号保证了像素的正确驱动和图像的稳定显示。

总结起来，TFT液晶显示屏的驱动原理涉及数据传输、数据解码与处理、电压调节、像素刷新和控制信号发生器等多个步骤。

通过控制电压信号和液晶单元的电场变化，TFT液晶显示屏能够实现图像的显示，并且具有色彩鲜艳、高对比度和快速响应等优点，因此在各种电子产品中得到广泛应用。

目录1 选题背景 (2)1.1 TFT-LCD的发展现状 (2)1.2 课设基本内容及要求 (2)1.2.1 硬件电路设计 (2)1.2.2 驱动设计 (3)1.2.3 基本要求 (3)2 方案论证 (3)2.1 总体设计 (3)2.2 显示原理 (4)2.2.1 LCD器件结构 (4)2.2.2 液晶显示原理 (4)2.2.3 TFT元件的工作原理 (5)3 过程论述 (7)3.1 控制电路设计 (7)3.1.1 时钟电路设计 (8)3.1.2 复位电路设计 (8)3.1.3 液晶模块驱动 (9)3.2 软件部分设计 (10)3.2.1 主程序 (10)3.2.2 初始子化程序 (11)3.2.3 显示子程序 (11)4 系统调试 (13)4.1 硬件调试 (13)4.2 软件调试 (13)5 总结 (14)参考文献 (15)附录1 原理图 (17)附录2 源程序 (18)1 选题背景1.1 TFT-LCD的发展现状网络和无线通信技术的发展及其产品的迅速普及，全球数字化技术的迅速推进，促进了信息技术与信息产业的蓬勃兴起。

显示器集电子、通信和信息处理技术于一体，被认为是电子工业在微电子、计算机之后的又一重大发展机会，具有广阔的市场好良好的机遇。

各种平板显示技术成为研究开发的热点，其中薄膜晶体管液晶显示器（TFT-LCD）是目前唯一在亮度、对比度、功耗、寿命、体积和重量等综合性能上全面赶上和超过CRT的显示器件。

它的性能优良、大规模生产特性好，自动化程度高，原料成本低廉，发展空间广阔，已迅速成为新世纪的主流产品，是21世纪全球经济增长的一个亮点。

本文围绕设计以单片机作为LCD液晶显示系统控制器为主线，基于单片机AT89C51，采用的液晶显示控制器的芯片是SED1520，主要实现由按键控制的中文显示、图片显示、滚屏以及左右移动功能。

同时也对部分芯片和外围电路进行了介绍和设计，并附以系统结构框图加以说明，着重介绍了本系统应用的各硬件接口技术和各个接口模块的功能及工作过程，并详细阐述了程序的各个模块。

tft-lcd的goa电路工作原理-回复tftlcd是目前应用广泛的液晶显示屏类型之一，而GOA（Gate on Array）电路则是tftlcd屏幕的一种常用驱动模式。

本文将详细介绍tftlcd的GOA 电路工作原理，一步一步回答。

第一步：了解TFTLCD为了更好地理解GOA电路的工作原理，首先需要对tftlcd有一定的了解。

TFT（Thin Film Transistor）液晶显示屏是一种采用薄膜晶体管驱动方式的液晶显示技术。

相较于传统的LCD屏幕，TFTLCD具有更高的像素密度和响应速度，以及更好的色彩鲜艳度和视角。

第二步：认识GOA电路GOA电路是一种常用的tftlcd屏幕驱动方式，它将驱动晶体管集成到显示像素的底层数组中，从而减少了所需的元件和线路，提高了屏幕的性能和可靠性。

GOA电路主要包括多种逻辑电路、信号传输和驱动电路等组成。

第三步：GOA电路工作原理GOA电路的工作原理可以简单概括为以下几个步骤：1. 水平信号（HS）的传输在GOA电路中，水平信号（HS）会根据显示像素的位置，通过水平信号线传输到相应的驱动晶体管上。

这样，每个驱动晶体管就能根据HS信号的变化对相应的像素进行精确控制。

2. 垂直信号（VS）的传输与HS信号类似，垂直信号（VS）也会根据显示像素的位置，经过垂直信号线传输到对应的驱动晶体管上。

与此同时，位于水平信号线和垂直信号线交汇处的驱动晶体管将接收对应的HS和VS信号。

3. 数据信号（DS）的传输除了HS和VS信号外，数据信号（DS）也是GOA电路的重要组成部分。

DS信号通过数据线传输到每个像素的驱动晶体管上，从而控制像素的亮度和颜色等属性。

每个像素都对应着一个驱动晶体管，因此DS信号会被相应地处理以调整像素的状态。

4. 驱动晶体管的工作驱动晶体管接收到HS、VS和DS信号后，根据信号的变化控制像素的状态。

它通过改变像素的亮度和颜色来实现显示效果。

驱动晶体管的作用类似于一个开关，通过打开或关闭像素的液晶分子，来控制光的透过和阻挡，从而实现图像的显示。

tftlcd驱动原理TFTLCD驱动原理解析TFT（Thin-Film Transistor）液晶显示屏是目前最常用的显示技术之一，其驱动原理是通过驱动电子电路控制液晶做电场变化，以实现像素点显示颜色和亮度的变化。

本文将对TFTLCD驱动原理进行详细解析。

TFTLCD驱动原理由两部分组成：图像生成和电压驱动1.图像生成TFTLCD液晶显示屏由许多像素点组成，每个像素点由三个基本颜色通道红（R），绿（G）和蓝（B）构成。

图像生成的第一步是将输入的图像数据转换为红、绿、蓝三个通道对应的灰度值，再由灰度值映射到具体的RGB值，以确定每个像素点的颜色。

该过程中需要使用一种称为查找表的技术，以有效地映射输入图像的像素值到三个通道的比例。

这个查找表中的值是由显示屏的属性和色彩设定决定的。

通过这种方式，可以根据人眼的感知方式，生成最接近输入图像的颜色。

2.电压驱动TFTLCD驱动原理的第二部分是电压驱动，通过控制每个像素点的电压来改变其颜色和亮度。

每个像素点都由一个薄膜晶体管（Thin Film Transistor，简称TFT）控制。

在电平刷新模式下，每个像素点的晶体管都要刷新很多次，在每个刷新周期内，通过在TFT上施加电压来改变晶体管的导通状态。

当TFT导通时，液晶膜上的电荷将通过该晶体管流入公共电平。

TFT导通的时间是通过控制驱动电路的频率和占空比来实现的。

频率越高，像素点的颜色刷新速度越快，可以提高图像的清晰度和稳定性。

占空比则是指TFT导通的时间和总的刷新周期的比值，通过调整占空比，可以改变像素点的亮度。

TFTLCD驱动原理的关键技术是源驱动和栅极驱动。

源驱动器是负责控制TFT的导通时间和电流的驱动电路，栅极驱动器则是负责控制每行像素点的导通时间和颜色的驱动电路。

对于源驱动器，它需要根据每行像素点的亮度和颜色，将对应的电流作为输入信号，通过增幅电路来控制TFT的导通时间。

而对于栅极驱动器，它需要根据每行像素点的导通时间和颜色，将对应的电压作为输入信号，通过驱动电路来生成合适的驱动信号。

TFT-LCD 主要工作原理随着科技的发展，液晶显示技术在电子产品中得到了广泛应用。

TFT-LCD（薄膜晶体管液晶显示器）作为一种主流的液晶显示技术，在手机、电视、电脑等设备中得到了广泛的应用。

那么，TFT-LCD 到底是如何工作的呢？接下来，我们将从主要工作原理等方面进行探讨。

一、基本构成1. 液晶屏幕TFT-LCD 的核心部件就是液晶屏幕，它由液晶材料和玻璃基板组成。

液晶材料是一种特殊的有机化合物，可以通过电压的变化来控制光的穿透和阻挡。

2. 薄膜晶体管TFT-LCD 还包括大量的薄膜晶体管，它们被集成在显示面板的背面。

每个像素点都对应一个薄膜晶体管，用于控制该像素点的颜色和亮度。

3. 驱动电路TFT-LCD 背面还集成了大量的驱动电路，这些电路可以给每个薄膜晶体管提供精确的电压，从而控制每个像素点的显示状态。

二、工作原理1. 液晶材料的特性液晶材料是一种特殊的有机化合物，它的分子结构可以根据外加电场的强弱来改变。

当没有电场作用于液晶材料时，它会保持无序排列，光无法通过。

而当有电场作用于液晶材料时，它的分子结构会重新排列，使得光线可以穿过。

2. 薄膜晶体管的作用每个像素点都由一个薄膜晶体管控制。

当电压施加到晶体管上时，晶体管会改变通道的导电性，从而改变液晶材料的排列。

这就决定了每个像素点的显示状态。

3. 驱动电路的控制驱动电路是整个液晶显示器的控制中枢，它可以根据输入信号，精确地控制每个薄膜晶体管的电压。

通过调节每个像素点的电压，驱动电路可以控制整个屏幕的显示状态。

三、工作过程1. 信号输入当外部设备发送视瓶信号时，这些信号会经过TFT-LCD 的接口进入显示屏。

2. 信号处理信号进入后，驱动电路会对信号进行处理，然后将处理好的信号传送给每个像素点对应的薄膜晶体管。

3. 显示效果薄膜晶体管根据驱动电路提供的电压，改变液晶材料的排列，从而实现对光的控制。

整个屏幕就会显示出相应的图像了。

四、优缺点TFT-LCD 作为一种主流液晶显示技术，具有以下特点：1. 优点4.1.1色彩丰富TFT-LCD 可以显示出数百万种颜色，色彩饱满丰富。

TFTLCD显示驱动电路设计TFTLCD显示驱动电路设计是一种将数字信号转换为模拟信号并驱动液晶屏幕显示的电路设计。

TFTLCD显示屏是一种广泛应用于电子产品中的显示器，具有高分辨率、色彩鲜艳和快速响应的特点。

以下是关于TFTLCD显示驱动电路设计的一些关键内容。

首先，TFTLCD显示驱动电路设计需要选择适当的电源电压和电流。

通常，TFTLCD显示屏需要使用两种电源电压：逻辑电源电压和驱动电源电压。

逻辑电源电压一般为3.3V或5V，用于驱动显示屏的控制逻辑。

驱动电源电压一般为正负15V，用于驱动液晶屏显示像素。

电源的选取应该考虑到液晶屏的工作条件和驱动器的要求。

其次，TFTLCD显示驱动电路设计需要选择适当的驱动器芯片。

液晶屏的驱动器芯片是将数字信号转换为模拟信号并驱动液晶屏显示的核心部件。

驱动芯片的选取应该根据液晶屏的像素尺寸、分辨率和工作电压等参数进行匹配。

常见的TFTLCD显示驱动芯片有ILI9341、ILI9486、HX8357等。

第三，TFTLCD显示驱动电路设计需要实现像素点的控制和扫描。

像素的控制和扫描是通过驱动芯片的引脚与液晶屏的引脚进行连接来完成的。

通常，液晶屏的像素点是按行或按列扫描的方式进行显示。

在设计电路时，需要根据驱动芯片的扫描模式和引脚功能来确定像素点的控制和扫描方式。

第四，TFTLCD显示驱动电路设计还需要考虑接口协议和信号处理。

常见的接口协议有SPI、RGB、I2C等。

接口协议的选择应该基于具体的应用场景和驱动芯片的支持。

信号处理包括对输入信号进行滤波、放大、采样和控制等操作，以确保输入信号的质量和准确性。

第五，TFTLCD显示驱动电路设计还需要考虑电源管理和保护功能。

电源管理可以通过电源管理IC来实现，以提供电源的稳定性和效率。

保护功能包括过压保护、过流保护和短路保护等，以保护电路和液晶屏的安全性和稳定性。

最后，TFTLCD显示驱动电路设计需要进行模拟仿真和电路优化。
