各公司2.0MW风机的主要参数

  • 格式：doc
  • 大小：48.00 KB
  • 文档页数：6

北京北重汽轮电机有限责任公司BZD80-2000型风机，以引进世界上先进风力发电设备制造技术为依托，在2006年1月引进了EU ENERGY WIND Ltd.(原德国Dewind 公司)D8型2000KW双馈式变速恒频风力发电机组成套制造技术。

BZD80-2000技术数据：
风轮直径：80m
额定功率：2000 kW
叶片数量： 3
扫风面积：5027m2
风轮上避雷针保护：有
切入风速： 3 m/s
额定风速：13.5 m/s
切出风速：25 m/s
安全风速：57.4 m/s
额定转速：18.0 min-1
转速范围：11.1~20.7 min-1
转速控制：变桨距，调整叶片
功率调节：变桨距
齿轮箱：一级行星两级平行轴
转速比：1：94.4
主控制系统：液压、叶片变桨距
紧急刹车系统：液压、单支叶片变桨距
停车制动：盘式制动器
发电机：双馈感应式
滑差率：±30%
额定电压：690V
电网频率：50 Hz
逆变器：IGBT逆变器
调制类型：脉宽调制
偏航系统：由电机主动调节
气象传感器：风向、风速和环境温度传感器
远距离监控：自动传输数据
塔架：筒形钢塔架
轮毂高度：80m/100m
总高度：120m/140m
标称电网电压：10/20 kV, 其他可根据需求
额定电流：1675A
功率因数、标准值： 1.0
功率因数、可选项：0.9超前-0.95滞后
失真因数：1%
WINDTEC
WT2000sg
运行数据
切入风速： 3.5 m/s
额定风速：12.5 m/s
切出风速：20.0 m/s
风轮
风轮直径：80.42m
扫风面积：5026m2
速率范围：12rpm-19rpm
功率控制方法：变桨控制
转叶
叶片长度：38.39m
材料：环氧玻璃纤维
避雷装置：集成
型号：EU80.1800-3
驱动链
齿轮箱类型：行星齿轮/平行轴齿轮
传动比：可变
齿轮润滑方式：强制润滑
齿轮箱、发电机联结：柔性联轴器
发电机力矩控制：SuperGEAR
机械支撑部件
轮毂类型：刚性
轮毂材料：铸铁
主机类型：焊接结构
制动系统
操作制动器：全跨度叶片变桨系统
结构类型：齿轮箱/伺服电机
机械制动器：盘式制动器
发电机
发电机类型：同步发电机
额定功率：2000KW
附件：IP54
偏航系统
偏航轴承类型：滑动轴承
驱动单元：齿轮电动机
驱动单元数量： 4
稳定：滑动轴承摩擦力与电动机制动共同作用塔架
结构类型：锥筒形钢塔
塔高：78m
无锡宝南机器制造有限公司自主研发
BN82-2MW
设计参数
额定功率：2000kW
切入风速： 3.5 m/s
切出风速：25 m/s
额定风速：14 m/s
风场类型：IEC II A
风轮
风轮直径：82m
叶片数： 3
扫风面积：5281m2
转速范围：9-19rpm
额定转速：16.78rpm
叶片
叶片长度：40m
叶片材料：增强型玻璃纤维
齿轮箱
类型：1级行星/2级斜齿
额定功率：2200kw
增速比：100.14
发电机
类型：4级双馈异步发电机
额定功率：2050kw
额定电压：690V
额定转速：1680rpm
转速范围：900-1900rpm
防护等级：IP54
变频类型：PWM，IGBTs
偏航系统
类型：双排球外啮合四支点轴承
驱动类型：齿轮减速电机
稳定装置：12个液压制动盘
偏航速度：0.5°/s
变桨系统
类型：独立液压变桨
功率调节装置
原理：液压变桨，叶片角度调节和发电机转速调节控制系统
类型：PLC，远程监控
监控范围：超过300个数据参数
记录：生产数据，事件列表等
安全系统
故障保护系统：各自独立的单个叶片液压调节具有多个温度和转速传感器
安全嵌入式雷电保护系统
风轮软刹车制动装置
干式变压器：干式变压器位于机舱尾部
塔架
类型：锥形钢筒
轮毂高度：69/78m
SUZLON
S88-2.1MW
型号：S88-2.1MW
运行参数
额定功率： 2.1兆瓦
切入风速：4米/秒
额定风速：14米/秒
切出风速：25米/秒
50年一遇阵风：59.5米/秒
转子高度：79米
风力等级：IECIIA
转子
变桨系统：变桨调节，电动
直径：88米
转速：15.0/17.6转/分钟
扫风面积：6082平方米
叶片材料种类：玻璃纤维/环氧树脂
发电机
类型：滑环式异步4极
额定功率：2100千瓦
额定电压：690/600V
频率：50/60Hz
防护等级：IP54
冷却系统：风冷
绝缘等级：Class H
滑差控制：独特的柔性—滑差系统，保证16.67%以上的滑差率制动系统
空气动力制动器：3个独立叶片变桨功能
机械制动器：液压防故障盘式制动系统
齿轮箱
速比：1：98.8 / 1：118.1
额定负荷：2200千瓦
偏航系统
类型：三级（一级行星两级斜齿）
轴承：带齿轮的活动轴承
质量认证
设计标准：GL2003
质量：ISO9001：2000
塔架
类型：管式塔筒
防腐保护：环氧树脂/PU喷漆
阿尔斯通电力Ecotecnia技术
Ecotecnia 74 1.67 Ecotecnia 80 1.67 Ecotecnia 80 2.0
运行参数
风轮机类型IEC/EN-61400-1 II-A III-A II-A
适用年平均风速8.5米/秒7.5米/秒8.5米/秒
参考风速（10秒平均值）42.5米/秒37.5米/秒42.5米/秒
极端阵风风速（IEC）59.5米/秒52.5米/秒59.5米/秒
切入风速3米/秒3米/秒3米/秒
切出风速（10秒平均值）25米/秒25米/秒25米/秒
瞬间切出风速（3秒）34米/秒34米/秒34米/秒
运行寿命内垂直风倾度（IEC）8°8°8°
额定功率 1.67MW 1.67MW 2.0MW
功率密度 2.58平方米/千瓦 3.01平方米/千瓦 2.51平方米/千瓦
叶轮
叶轮直径74米74米74米
扫风面积4301平方米5027平方米5027平方米
叶轮偏航方式上风向上风向上风向
叶片数量 3 3 3
转速范围10-19转/分钟9.7-18.4转/分钟10-18.4转/分钟
齿轮箱
冷却系统主动强迫风冷却主动强迫风冷却主动强迫风冷却润滑系统主动油润滑主动油润滑主动油润滑
发电机
定子额定电压690伏690伏690伏
防护等级IP54 IP54 IP54
塔架
标准轮毂高度60米、70米、80米60米、70米、80米70米、80米颜色RAL 7035 RAL 7035 RAL7035
构造锥形钢管塔架锥形钢管塔架锥形钢管塔架功率控制系统
变速、各叶片独立的变桨系统
通过绕线式转子及电力电子技术进行功率控制
环境规范
运行温度范围（IEC）-10℃至+40℃-10℃至+40℃-10℃至+40℃极端温度范围（IEC）-20℃至+50℃-20℃至+50℃-20℃至+50℃防雷等级IEC-61024 等级2 等级2 等级1
可选项
监测系统带远程访问的SCADA型系统
动态功率调节有功功率及无功功率调节
降噪措施根据日期、时间、风速以及风向灵活配置（正在开发中）其他可选项请咨询销售部门。

合集下载

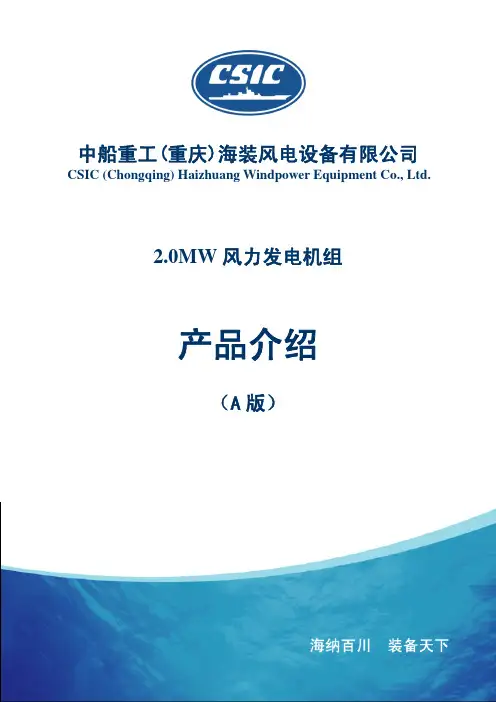

2.0MW风力发电机组产品说明书_A版_ (1)
