9-19、9-26型离心通风机一、用途1.1 9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质之气体。
介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒不大于150mg/m3。
二、规格与结构特征2.1风机叶轮直径的分米数即为风机的机号,用阿拉伯数字表示。
机号后的字母表示风机的传动方式，传动方式常用的有：“A”式——表示与电动机直联传动（叶轮装在电机轴上）。
“C”式——表示通风机悬臂，皮带轮在轴承外侧传动。
“D”式——表示通风机悬臂，有支撑、联轴节传动。
2.2风机的旋向分为左、右旋二种，其区分方法是，从传动方向正视叶轮，风机工作时叶轮顺时针旋转的为右旋，反之则为左旋。
2.3风机的出气口方向一般均制成90度，如用户有特殊要求，可在定单上注明（风机的各种出口角度见图1）。
以下视图均从电机一端正视图1为便于客户安装、调试，同时供应钢结构的整体支架及减振支架。
2.4 风机主要由叶轮、机壳、进风圈、轴承座等部件组成。
其中叶轮由曲线型轮盖、叶片、直板轮盘组成，并经静、动平衡校正。
轴承座采用滚动轴承用钙基脂润滑。
三、风机的性能3.1风机的性能参数可见性能表 3.2在性能表各工况点，所需电机功率： **()102*mP QN K kw ηη=3600*式中：Q---------流量（M 3/h ） N---------电机功率（kw ） P--------全压（mmH 2O ） η--------全压效率ηm ------机械效率“A ”式为1，“C ”式为0.96K-------电机容量安全系数，2-5kw 取K=1.2,大于5kw,取K=1.153.3、所附性能参数表是在一定转速下，标准状态下风机性能参数，如通风机的转速、叶轮直径或气体密度发生变化，则性能参数换算公式如下：四、安装、调试和运转3.1安装前应对风机各部件进行全面的检查，叶轮与机壳的旋转方向是否一致，各部联接是否牢固，叶轮转动后有无碰擦，如发现问题应立即给予调整。
![9-19_9-26离心高压风机安装尺寸以及性能参数图[2]](https://img.taocdn.com/s1/m/5417622602d276a200292ece.png)

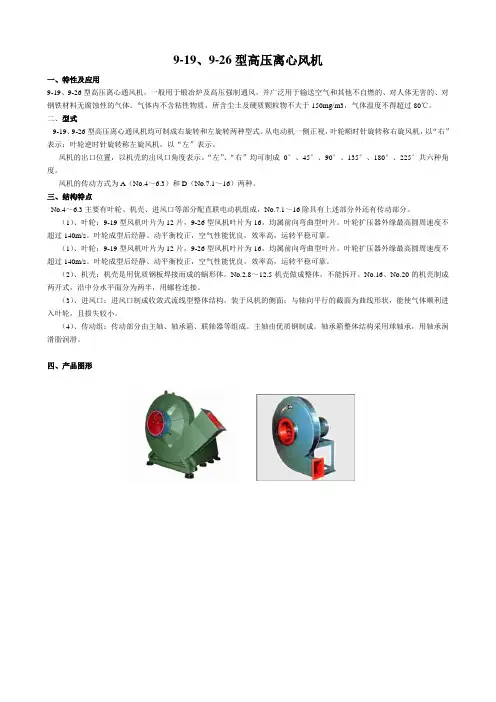

9-19、9-26型高压离心风机一、特性及应用9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。
气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。
二、型式9-19、9-26型高压离心通风机均可制成右旋转和左旋转两种型式。
从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式为A（No.4～6.3）和D（No.7.1～16）两种。
三、结构特点No.4～6.3主要有叶轮、机壳、进风口等部分配直联电动机组成，No.7.1～16除具有上述部分外还有传动部分。
（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。
叶轮扩压器外缘最高圆周速度不超过140m/s。
叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。
（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。
叶轮扩压器外缘最高圆周速度不超过140m/s。
叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。
（2）、机壳：机壳是用优质钢板焊接而成的蜗形体。
No.2.8～12.5机壳做成整体，不能拆开。
No.16、No.20的机壳制成两开式，沿中分水平面分为两半，用螺栓连接。
（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
（4）、传动组：传动部分由主轴、轴承箱、联轴器等组成。
主轴由优质钢制成。
轴承箱整体结构采用球轴承，用轴承润滑脂润滑。

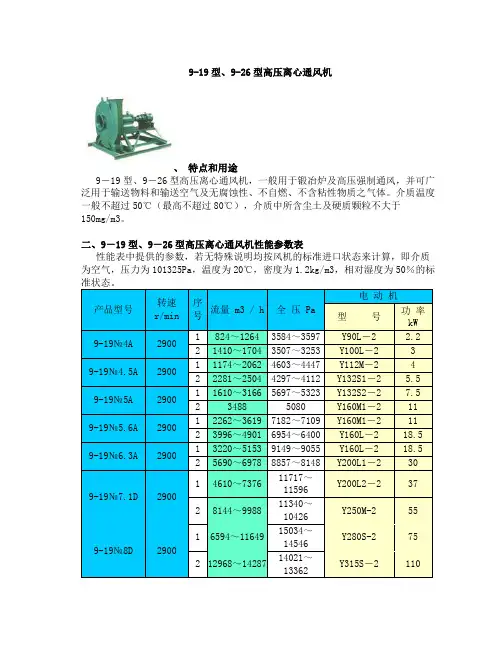

9-19型、9-26型高压离心通风机、特点和用途9－19型、9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料和输送空气及无腐蚀性、不自燃、不含粘性物质之气体。
介质温度一般不超过50℃（最高不超过80℃），介质中所含尘土及硬质颗粒不大于150mg/m3。

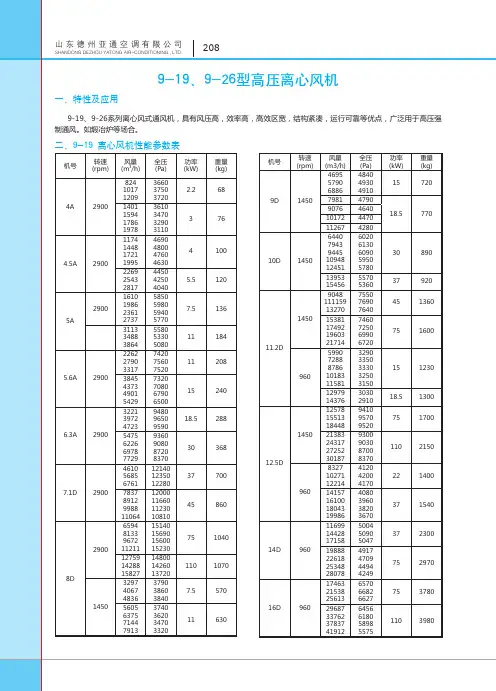

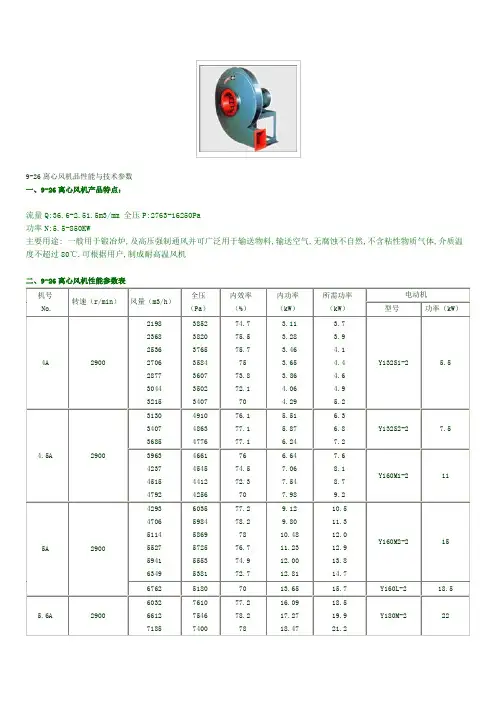

二、9－19型、9－26型高压离心通风机性能参数表性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标产品型号转速r/min序号流量 m3 / h 全压 Pa电动机型号功率kW9-19№4A 2900 1 824～1264 3584～3597 Y90L－2 2.22 1410～1704 3507～3253 Y100L－2 39-19№4.5A 2900 1 1174～2062 4603～4447 Y112M－2 42 2281～2504 4297～4112 Y132S1－2 5.59-19№5A 2900 1 1610～3166 5697～5323 Y132S2－2 7.52 3488 5080 Y160M1－2 119-19№5.6A 2900 1 2262～3619 7182～7109 Y160M1－2 112 3996～4901 6954～6400 Y160L－2 18.59-19№6.3A 2900 1 3220～5153 9149～9055 Y160L－2 18.52 5690～6978 8857～8148 Y200L1－2 309-19№7.1D 2900 1 4610～737611717～11596Y200L2－2 37 2 8144～998811340～10426Y250M-2 559-19№8D 2900 1 6594～1164915034～14546Y280S-2 75 2 12968～1428714021～13362Y315S－2 110三、型式和结构通风机为单吸入式，可制成顺时针和逆时针两种型式。
9-19型、9-26型高压离心通风机、特点和用途9－19型、9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料和输送空气及无腐蚀性、不自燃、不含粘性物质之气体。
介质温度一般不超过50℃（最高不超过80℃），介质中所含尘土及硬质颗粒不大于150mg/m3。
二、9－19型、9－26型高压离心通风机性能参数表性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标产品型号转速r/min序号流量 m3 / h 全压 Pa电动机型号功率kW9-19№4A 2900 1 824～1264 3584～3597 Y90L－2 2.22 1410～1704 3507～3253 Y100L－2 39-19№4.5A 2900 1 1174～2062 4603～4447 Y112M－2 42 2281～2504 4297～4112 Y132S1－2 5.59-19№5A 2900 1 1610～3166 5697～5323 Y132S2－2 7.52 3488 5080 Y160M1－2 119-19№5.6A 2900 1 2262～3619 7182～7109 Y160M1－2 112 3996～4901 6954～6400 Y160L－2 18.59-19№6.3A 2900 1 3220～5153 9149～9055 Y160L－2 18.52 5690～6978 8857～8148 Y200L1－2 309-19№7.1D 2900 1 4610～737611717～11596Y200L2－2 37 2 8144～998811340～10426Y250M-2 559-19№8D 2900 1 6594～1164915034～14546Y280S-2 75 2 12968～1428714021～13362Y315S－2 110三、型式和结构通风机为单吸入式，可制成顺时针和逆时针两种型式。

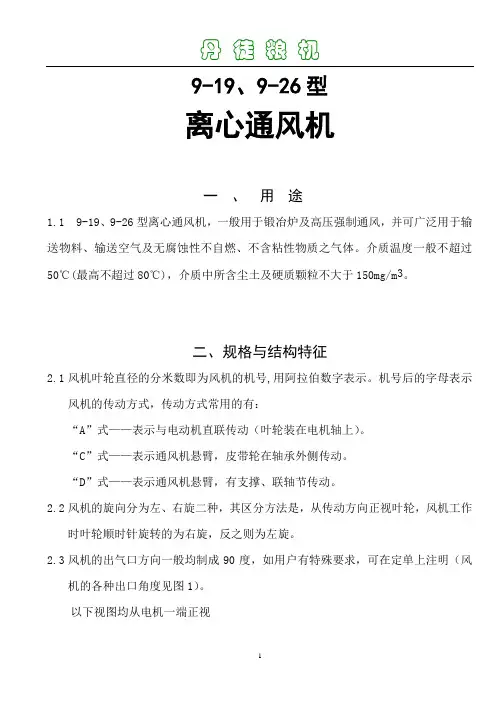

9-19、9-26型离心通风机一、用途1.1 9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质之气体。
介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒不大于150mg/m3。
二、规格与结构特征2.1风机叶轮直径的分米数即为风机的机号,用阿拉伯数字表示。
机号后的字母表示风机的传动方式，传动方式常用的有：“A”式——表示与电动机直联传动（叶轮装在电机轴上）。
“C”式——表示通风机悬臂，皮带轮在轴承外侧传动。
“D”式——表示通风机悬臂，有支撑、联轴节传动。
2.2风机的旋向分为左、右旋二种，其区分方法是，从传动方向正视叶轮，风机工作时叶轮顺时针旋转的为右旋，反之则为左旋。
2.3风机的出气口方向一般均制成90度，如用户有特殊要求，可在定单上注明（风机的各种出口角度见图1）。
以下视图均从电机一端正视图1为便于客户安装、调试，同时供应钢结构的整体支架及减振支架。
2.4 风机主要由叶轮、机壳、进风圈、轴承座等部件组成。
其中叶轮由曲线型轮盖、叶片、直板轮盘组成，并经静、动平衡校正。
轴承座采用滚动轴承用钙基脂润滑。
三、风机的性能3.1风机的性能参数可见性能表 3.2在性能表各工况点，所需电机功率： **()102*mP QN K kw ηη=3600*式中：Q---------流量（M 3/h ） N---------电机功率（kw ） P--------全压（mmH 2O ） η--------全压效率ηm ------机械效率“A ”式为1，“C ”式为0.96K-------电机容量安全系数，2-5kw 取K=1.2,大于5kw,取K=1.153.3、所附性能参数表是在一定转速下，标准状态下风机性能参数，如通风机的转速、叶轮直径或气体密度发生变化，则性能参数换算公式如下：四、安装、调试和运转3.1安装前应对风机各部件进行全面的检查，叶轮与机壳的旋转方向是否一致，各部联接是否牢固，叶轮转动后有无碰擦，如发现问题应立即给予调整。
一、通风机的用途9－19、9－26型离心通风机，一般采用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然、不含粘性物质之气体。
介质温度一般不超过50℃（最高不超过80℃），介质中所含尘土及硬质颗粒不大于150mg/m。
二、通风机的型式本通风机为单吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
通风机可制成右旋和左旋两种型式。
从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示；逆时针旋转称左旋风机，以“左”表示。
风机的出口位置以机壳的出口角度表示。
“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式为A式（№4～6.3）和D式（№7.1～16）两种。
三、通风机的结构№4～6.3主要由叶轮、机壳、进风口、支架等组成；№7.1～16主要由叶轮、机壳、进风口、传动组等组成。
图1. 9－19№10样机无因次性能曲线叶轮：9－19型风机叶片为12片，9－26型风机叶片为16片。
均属前向弯曲叶型。
叶轮扩压器外缘最高圆周速度不超过140m/s。
叶轮成型后经静、动平衡校正，故运转平稳。
机壳：用普通钢板焊接成蜗壳型整体。
进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组上。
传动组：由主轴、轴承箱、联轴器等组成。
主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。
-1--2-四、通风机的性能与选择9－19与9－26型风机只给 №10样机的无因次性能表及曲线。
由给出的无因次性能表或曲线计算№10以上风机的有因次性能。
由无因次计算有因次参数的公式：1. Q=900πD 22×U 2×Φ（m 3/h ）2. K ρ=ρ2×U 22×Ψ/101300/[(ρ1×U 22×Ψ/354550+1)3.5 –1] 3. P=ρ1 ×U 2×Ψ/ K ρ(Pa)4. N in =πD 22/4000×ρ1×U 23×λ（KW ）5．N re = N in /ηm ×K(KW)图2. 9－26№10样机无因次性能曲线式中：Q －流量（m 3/h ） P －全压 (Pa)D 2－叶轮叶片外缘直径(m)U 2－叶轮叶片外缘线速度(m/s) ρ1－进气密度（kg/m 3）K ρ－全压压缩性系数N in －内功率（KW ） N re －所需功率（KW ） ηm －机械效率（A 式传动取1，D 式传动取0.98） K －电机储备系数当使用状态为非标准状态时，必须把非标准状态的性能换算到标准状态的性能，然后根据换算性能选择风机。
