风机性能参数参考风机是一种将风能转换为机械能的设备。
在工业生产和民用生活中，风机被广泛应用于通风、送风、排风和增压等领域。
风机的性能参数对其工作效率、能耗以及使用寿命都有着重要的影响。
下面将介绍一些风机的常见性能参数及其参考值。
1. 风量（Airflow）：风量是指在单位时间内风机所能送出的风量，通常以立方米/小时（m³/h）或立方英尺/分钟（CFM）为单位。
风量参数的选择应根据具体的通风要求和风机所处的环境来确定。
一般情况下，工厂通风所需的风量为每小时空气体积的5-10倍，而办公室通风所需的风量为每小时空气体积的3-5倍。
2. 静压（Static pressure）：静压是指风机所能产生的阻力，通常以帕斯卡（Pa）或英寸水柱（inH₂O）为单位。
静压可以用来衡量风机在送风或排风过程中所需克服的阻力大小。
在通风系统中，静压通常由风机所接触的管道、过滤器和其他阻力元件的总和决定。
较高的静压通常需要更强大的风机才能满足要求。
3. 功率（Power）：功率是指风机所消耗的能量大小，通常以千瓦（kW）或马力（HP）为单位。
功率是影响风机运行成本的关键参数。
一般情况下，功率与风机的风量和静压成正比。
为了提高能效，选择功率较小的风机可以有效降低能耗和运行成本。
4. 噪声（Noise）：噪声是指风机在运行过程中产生的声音，通常以分贝（dB）为单位。
噪声是一个重要的考虑因素，特别是在需要安静环境的应用场所，如办公室和医院。
一般来说，低噪声风机是比较理想的选择。
5. 效率（Efficiency）：效率是指风机将输入的电能转换为机械能的能力，通常以百分比（%）表示。
风机效率的高低直接影响到能耗和运行成本。
常见的风机效率包括总效率、电效率和静效率。
总效率是指风机将输入的能量转换为机械能和风能的比例。
电效率是指风机电动机转换电能为机械能的比例。
静效率是指风机将输入的能量转换为风能的比例。
6. 温升（Temperature rise）：温升是指风机工作时产生的温度升高。
风机的主要性能参数风机是一种常见的机电设备，主要用于通风、散热、输送气流等用途。
其性能参数是衡量风机性能的重要指标，包括风量、风压、效率、噪音、转速等。
1. 风量（Air Volume）风量是风机单位时间内输送的气体总量，通常以立方米每小时（m³/h）或立方英尺每分钟（CFM）为单位。
风量是评价风机换气量、散热量的重要指标，也是选型时重要参数之一、风量大小与风机转速、叶轮直径、叶片数等因素有关。
2. 风压（Air Pressure）风压是风机产生的气流压强，通常以帕斯卡（Pa）、毫米水柱（mmH2O）或英寸水柱（inH2O）为单位。
风压是评价风机输送能力、适应管道系统阻力的重要指标。
风压大小与风机叶轮型式、叶片角度、转速、压缩比等因素有关。
3. 效率（Efficiency）风机效率是指单位输入功率下，风机转换为气流能量的比例。
通常以百分比表述。
风机效率直接影响风机的能耗和运行成本。
高效率的风机能更有效地转换电能为气流能量，减少能量损失，降低运行费用。
4. 噪音（Noise）风机噪音是指风机工作时产生的噪声级别，通常以分贝（dB）为单位。
噪音是评价风机工作环境污染、对人体健康影响的重要指标。
合理选择低噪音的风机，能够提供舒适的工作环境和安静的生活环境。
5. 转速（Speed）风机转速是指风机叶轮旋转的速度，通常以转每分钟（RPM）为单位。
转速是评价风机运行稳定性、噪音、振动等的重要指标。
根据实际需求，选择适当的转速能够提高风机的运行效果和可靠性。
此外，还有一些附加性能参数：6. 功率（Power）风机功率是指风机在运行时所消耗的功率，通常以瓦特（W）或千瓦（kW）为单位。
功率大小与风机的负载、效率等因素有关。
了解风机的功率可以帮助确定电力需求和合理安装风机。
7. 额定电压（Rated Voltage）风机额定电压是指风机运行所需的电源电压，通常以伏特（V）为单位。
风机的额定电压应与供电系统的标准电压匹配，以确保风机的正常运行。

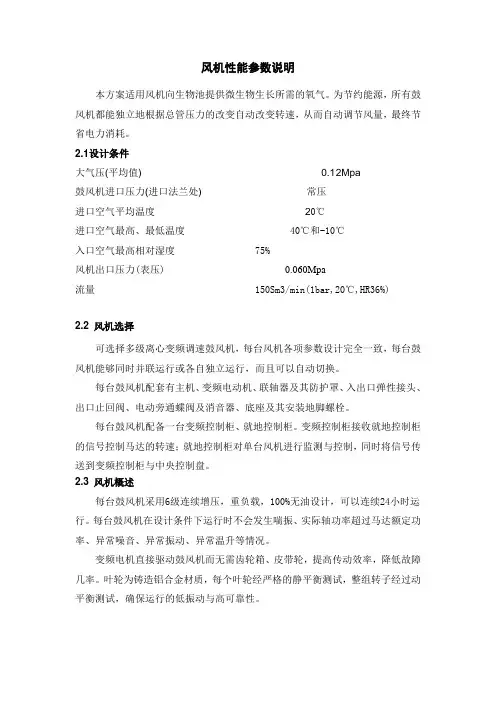

风机性能参数说明本方案适用风机向生物池提供微生物生长所需的氧气。
为节约能源，所有鼓风机都能独立地根据总管压力的改变自动改变转速，从而自动调节风量，最终节省电力消耗。
2.1设计条件大气压(平均值) 0.12Mpa鼓风机进口压力(进口法兰处) 常压进口空气平均温度20℃进口空气最高、最低温度 40℃和-10℃入口空气最高相对湿度 75%风机出口压力(表压) 0.060Mpa流量 150Sm3/min(1bar,20℃,HR36%)2.2 风机选择可选择多级离心变频调速鼓风机，每台风机各项参数设计完全一致，每台鼓风机能够同时并联运行或各自独立运行，而且可以自动切换。
每台鼓风机配套有主机、变频电动机、联轴器及其防护罩、入出口弹性接头、出口止回阀、电动旁通蝶阀及消音器、底座及其安装地脚螺栓。
每台鼓风机配备一台变频控制柜、就地控制柜。
变频控制柜接收就地控制柜的信号控制马达的转速；就地控制柜对单台风机进行监测与控制，同时将信号传送到变频控制柜与中央控制盘。
2.3 风机概述每台鼓风机采用6级连续增压，重负载，100%无油设计，可以连续24小时运行。
每台鼓风机在设计条件下运行时不会发生喘振、实际轴功率超过马达额定功率、异常噪音、异常振动、异常温升等情况。
变频电机直接驱动鼓风机而无需齿轮箱、皮带轮，提高传动效率，降低故障几率。
叶轮为铸造铝合金材质，每个叶轮经严格的静平衡测试，整组转子经过动平衡测试，确保运行的低振动与高可靠性。
鼓风机轴承采用高精度、长寿命的滚珠轴承，设计寿命长达10万小时。
轴承采用恒油位的油浴式润滑，无需油冷却器、油泵等附件。
轴承座外置式设计，检查或维修时无需拆卸管道或叶轮。
风机性能参数
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
9-19风机产品特点：
9-19型高压离心通心机，与国内外同类型的风机相比具有效率高、噪音低、性能曲线平坦，高效区宽广等优点。
适用范围：
该风机一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。
介质温度最高不超过80度，但也可根据用户要求制成高温风机。
介质中所含尘土及硬质颗料不大于150mg/立方米。
本风机为单吸入式，有4，4.5，5，5.6,6.3,7.1,8,9,10,11.2,12.5,14,16共13个机号。
均可做成左、右旋0度、45度、90度、135度、180度、225度六种角度。
传动方式为A式和D式两种。
? 9-19高压离心通风机性能参数表。
风机性能参数
HUA system office room
-TTMS2A-HUAS8Q8-HUAH1688]
产品特点：9-19型高压离心通心机，与国内外同类型的风机相比具有效率高.噪音低、性能曲线平坦，高效区宽广等优点。
适用范围：该风机一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。
介质温度最高不超过80度，但也可根据用户要求制成高温风机。
介质中所含尘土及硬质颗料不大于150mg/立方米。
本风机为单吸入式，有4, 4.5, 5, 5. 6,6. 3,7. 1, 8, 9,10,11. 2,12. 5,14,16 共13 个机号。
均可做成左、右旋0度、45度、90度、135度、180度、225度7X种角度。
传动方式为Ari 和D式两种。
风机的八个主要性能参数风机是一种转动的机械设备，通过转动叶轮将空气或气体运输或吹扫到特定的方向。
在选购和使用风机的过程中，了解主要的性能参数对于判断其适用范围和性能优劣至关重要。
以下是风机的八个主要性能参数：1.风量：指风机单位时间内输送或吹扫的气体体积，通常用立方米每小时（m³/h）或立方英尺每分钟（CFM）来表示。
风量决定了风机输送或排出气体的能力。
对于不同的风机类型和应用场景，其所需的风量范围是不同的。
2. 风压：指风机运行时对气体产生的压力，通常用帕斯卡（Pa）或英寸水柱（inH2O）来表示。
风压决定了风机输送或排出气体的压力能力。
对于不同的风机类型和应用场景，其所需的风压范围是不同的。
3.效率：指风机转化输入功率为输出风量和风压的能力，通常以百分比表示。
风机的效率可以用于评估其能源利用效率和性能的优劣。
高效率的风机能够在更小的能源消耗下产生更大的风量和风压。
4.功率：指风机所需的电功率或机械功率，通常以瓦特（W）或马力（HP）表示。
风机的功率决定了其所需的电源容量和能源消耗。
5.噪音：指风机运行时产生的噪音水平，通常以分贝（dB）表示。
噪音是风机运行时产生的副产品，对于噪音敏感的应用场景，如住宅、办公室或音频录制等，需要选择低噪音的风机。
6.运行温度：指风机可安全运行的环境温度范围，通常以摄氏度（℃）或华氏度（℉）表示。
不同的风机类型和材料具有不同的耐高温或耐低温能力，选择适合的风机能够确保其可靠运行。
7.控制方式：指风机的控制方式，通常包括手动控制、开关控制、调速控制等。
不同的控制方式适用于不同的应用场景，选择合适的控制方式可以实现设备的精确控制和能效优化。
8.维护和保养：包括风机的维护周期、维护方式、保养要求等。
不同的风机类型和制造商可能具有不同的维护和保养要求，及时进行维护和保养可以延长风机的寿命和性能稳定性。
以上是风机的八个主要性能参数。
在选购风机时，购买者应根据自身需求和应用场景综合考虑这些性能参数，并选择适合的风机。
风机性能参数公式风机性能参数公式是描述风机性能的数学方程式，用于计算风机的流量、扬程、效率等指标。
它们是基于流体动力学原理和实验数据的统计分析得出的数学模型，对于设计和选择风机具有重要的指导意义。
下面将介绍一些常见的风机性能参数公式。
1.风机流量公式：风机的流量是指单位时间内通过风机的气体体积，一般以立方米每秒(m³/s)表示。
风机的流量公式一般采用如下形式：Q=A×V其中：Q为风机流量，单位为m³/s；A为风机叶轮截面积，单位为平方米；V为风速，单位为米每秒(m/s)。
2.风机扬程公式：风机的扬程是指风机把气体抬升的高度，一般以米(m)表示。
风机的扬程公式一般采用如下形式：H=(P2-P1)/ρg+Hv其中：H为风机扬程，单位为米(m)；P2为风机出口压力，单位为帕斯卡(Pa)；P1为风机入口压力，单位为帕斯卡(Pa)；ρ为气体密度，单位为千克每立方米(kg/m³)；g为重力加速度，单位为米每秒平方(m/s²)；Hv为风管阻力损失，单位为米(m)。
3.风机效率公式：风机的效率是指风机输出功率与输入功率的比值，一般以百分比表示。
风机的效率公式一般采用如下形式：η = (Pout / Pin) × 100%其中：η为风机效率，单位为百分比(%)；Pout为风机输出功率，单位为瓦特(W)；Pin为风机输入功率，单位为瓦特(W)。
4.风机功率公式：风机的功率是指风机输入或输出的功率，一般以瓦特(W)表示。
风机的功率公式一般采用如下形式：P=Q×H×ρ/η其中：P为风机功率，单位为瓦特(W)；Q为风机流量，单位为m³/s；H为风机扬程，单位为米(m)；ρ为气体密度，单位为千克每立方米(kg/m³)；η为风机效率，无单位。
以上是风机性能参数的一些常见公式，通过这些公式可以计算出风机的流量、扬程、效率和功率等参数，以便进行风机设计、选择和性能评价。

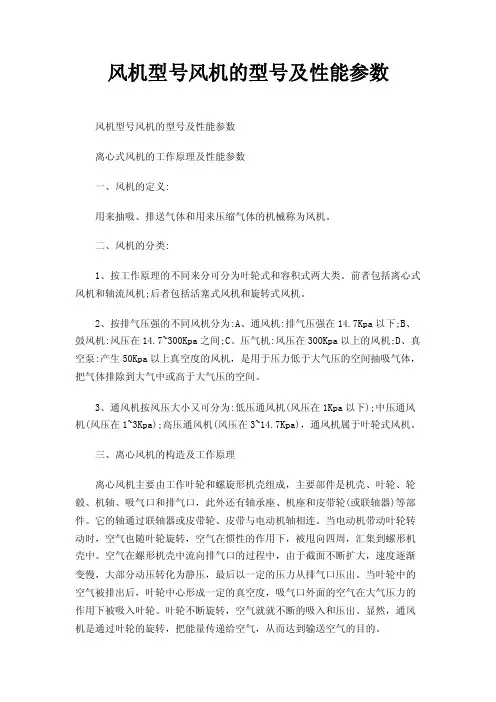

风机型号风机的型号及性能参数风机型号风机的型号及性能参数离心式风机的工作原理及性能参数一、风机的定义:用来抽吸、排送气体和用来压缩气体的机械称为风机。
二、风机的分类:1、按工作原理的不同来分可分为叶轮式和容积式两大类。
前者包括离心式风机和轴流风机;后者包括活塞式风机和旋转式风机。
2、按排气压强的不同风机分为:A、通风机:排气压强在14.7Kpa以下;B、鼓风机:风压在14.7~300Kpa之间;C、压气机:风压在300Kpa以上的风机;D、真空泵:产生50Kpa以上真空度的风机，是用于压力低于大气压的空间抽吸气体，把气体排除到大气中或高于大气压的空间。
3、通风机按风压大小又可分为:低压通风机(风压在1Kpa以下);中压通风机(风压在1~3Kpa);高压通风机(风压在3~14.7Kpa)，通风机属于叶轮式风机。
三、离心风机的构造及工作原理离心风机主要由工作叶轮和螺旋形机壳组成，主要部件是机壳、叶轮、轮毂、机轴、吸气口和排气口，此外还有轴承座、机座和皮带轮(或联轴器)等部件。
它的轴通过联轴器或皮带轮、皮带与电动机轴相连。
当电动机带动叶轮转动时，空气也随叶轮旋转，空气在惯性的作用下，被甩向四周，汇集到螺形机壳中。
空气在螺形机壳中流向排气口的过程中，由于截面不断扩大，速度逐渐变慢，大部分动压转化为静压，最后以一定的压力从排气口压出。
当叶轮中的空气被排出后，叶轮中心形成一定的真空度，吸气口外面的空气在大气压力的作用下被吸入叶轮。
叶轮不断旋转，空气就就不断的吸入和压出。
显然，通风机是通过叶轮的旋转，把能量传递给空气，从而达到输送空气的目的。
离心式通风机的吸气口(进口)是负压，排气口(出口)是正压，所以它既可以向窑炉内鼓风，也能从窑炉内抽风(或排风)。
1、叶轮叶轮由叶片、前盘、后盘和轮毂组成。
叶片焊接在前后盘上，后盘用铆钉与轮毂铆接，整个叶轮就通过轮毂固定在机轴上。
高压通风机的叶轮也有整个铸成的。
目前通风机叶轮的前盘趋向于做成锥形或曲线锥形，这与气体流向方向一致，有利于减小阻力，提高通风机效率。
风机的常用参数1、风量：表示空气流量的大小风量的计算公式：Q=Ｓ×ＶＳ为截面积（m2，平方米），V为气流速度（m/s，米／秒）2、动压：气流在某一点的动压是根据空气密度和气体的运动速度而定的压力。
动压计算公式：Pd=0.5ρVρ为气体密度，通常取1.2（kg/m3）（标准状况）V为气流速度(m/s)，P d为动压。
标准状况：通常我们给定的风机的性能参数都是转化成标准状态下的参数。
标准状况是指在101325帕、20摄氏度、湿度为50%的湿空气状态，此时空气的密度为1.2kg/m 。
标准状况通常写为NTP。
3、静压：气流在某一点的静压是根据空气密度和压缩程度得出的与空气的运动速度无关的压力,也就是系统阻力或流程阻力。
4、全压：气流在某一点的全压是根据空气密度、压缩程度和空气的运动速度而定的压力。
气流在某一点的全压是指该点静压和动压的和。
全压计算公式：Pt = Pd+ PstPt表示全压，Pst表示静压。
5、风机的全压：风机的全压是风机出口的全压和进口的全压的差值。
6、风机的静压：风机的静压是指风机的全压减去风机出口处的动压。
静压作用是克服送风管路的阻力。
风机静压计算公式：Pst = Pt – Pd8、转速：转速也就是风机叶轮旋转运动的速度。
转速的常用单位是转/分，缩写为rpm9、轴功率：轴功率是风机运转实际所需的功率。
选配电机时，所选电机的功率一定比轴功率大。
10、平衡等级：平衡等级是用来衡量叶轮在旋转运动过程中所产生的残余不平衡量的指标。
公司的叶轮平衡精度等级均为G2.5，常用风机的平衡精度等级为G6.3，一般空调用风机平衡精度等级为G4.0。
叶轮的平衡精度等级越高，叶轮的许用不平衡量就越小，叶轮在旋转时由叶轮不平衡引起的震动就小，由震动带来的噪声就小、轴承的寿命会延长，提高了整机的产品质量及使用寿命。
11、噪音声音：物体受振动后，在弹性介质（气、固、液）中传播的波，其频率和压力能使人耳引起音响感觉的声波称为声音，该受振动的物体称为音源。
风机性能参数
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
9-19风机
产品特点：9-19型高压离心通心机，与国内外同类型的风机相比具有效率高、噪音低、性能曲线平坦，高效区宽广等优点。
适用范围：该风机一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。
介质温度最高不超过80度，但也可根据用户要求制成高温风机。
介质中所含尘土及硬质颗料不大于150mg/立方米。
本风机为单吸入式，有4，4.5，5，5.6,6.3,7.1,8,9,10,11.2,12.5,14,16共13个机号。
均可做成左、右旋0度、45度、90度、135度、180度、225度六种角度。
传动方式为A式和D式两种。
9-19高压离心通风机性能参数表。
