SAE、DIN标准液压橡胶软管

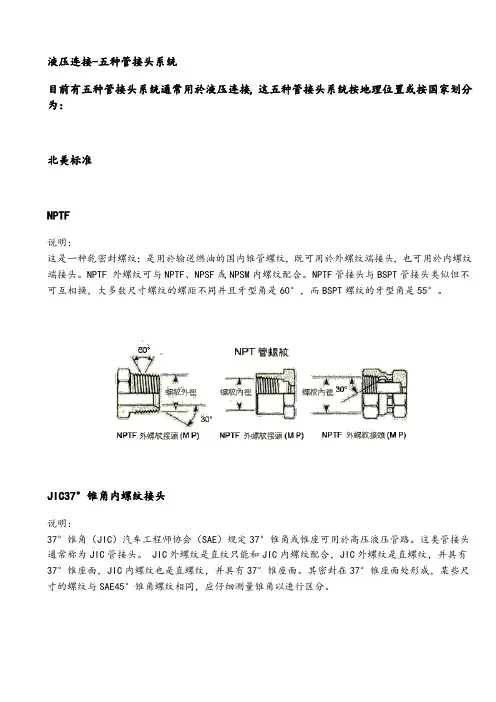

液压连接-五种管接头系统目前有五种管接头系统通常用於液压连接，这五种管接头系统按地理位置或按国家划分为：北美标准NPTF说明：这是一种乾密封螺纹；是用於输送燃油的国内锥管螺纹，既可用於外螺纹端接头，也可用於内螺纹端接头。

NPTF 外螺纹可与NPTF、NPSF或NPSM内螺纹配合。

NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同并且牙型角是60°，而BSPT螺纹的牙型角是55°。

JIC37°锥角内螺纹接头说明：37°锥角（JIC）汽车工程师协会（SAE）规定37°锥角或锥座可用於高压液压管路。

这类管接头通常称为JIC管接头。

JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。

其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。

SAE 45°锥角外螺纹接头说明：SAE（45°锥角）这是用於具有45°锥角或锥座的管接头的术语。

软铜管通常采用这种接头，因为该材料易於加工成45°角。

这种管接头适用於低压应用场合-例如用於燃油管路和制冷管路。

SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。

SAE外螺纹是直螺纹并具有45°锥座面。

而SAE内螺纹也是直螺纹，并具有45°锥座面。

其密封在45°锥座面处形成。

某些尺寸的螺纹与SEA 37°锥角螺纹相同。

应仔细测量锥角以进行区行。

O形圈端面密封外螺纹接头说明： O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈；内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。

O形圏法兰－SAE J518说明：SAE J518SAE 61型和62型四螺栓分离式法兰通常在世界范围内广泛应用於连接泵与马达。

橡胶软管液压接头标准
一、接头材料
接头主体应采用耐油、耐压、耐腐蚀的合成橡胶或其他符合要求的材料制成。

金属件应采用防锈、高强度、耐压的材料，如不锈钢、碳钢等。

二、接头尺寸
接头尺寸应符合相关标准，具体尺寸应根据实际使用需要进行选择。

接头的内径应与橡胶软管的管径相匹配，以确保良好的流体密封性能。

三、外观质量
接头外观应光滑、无毛刺、无裂纹等缺陷。

金属件表面应进行防锈处理，不得有锈蚀、划痕等现象。

四、物理性能
1.接头应具有良好的抗拉、抗压性能，以确保在正常工作条件下不会发生断裂或变形。

2.接头应具有良好的耐油、耐水性能，以适应不同的流体介质。

3.接头应具有良好的耐高温性能，以适应高温环境下的工作需求。

五、化学性能
接头应具有良好的化学稳定性，能够耐受常见的酸、碱、盐等化学物质的腐蚀。

六、温度适应性
接头应能在-40℃至+120℃的温度范围内正常工作，以确保在不同温度环境下都能保持良好的性能。

七、安装与拆卸
1.接头的安装应简单易行，不需要特殊的工具或技能。

2.接头拆卸时应方便快捷，不得损坏接头或软管。

八、寿命
接头的预期寿命应根据实际使用情况进行评估，一般应在5年以上。

在正常工作条件下，接头应能保持其性能指标不变。

九、安全性能
1.接头应具有良好的防爆性能，以防止在流体压力突然升高时发生爆炸。

2.接头应具有良好的防漏性能，以确保流体不会泄漏。

液压胶管标准
液压胶管是一种用于输送液体或气体的管道，广泛应用于工程
机械、农业机械、石油化工、矿山设备等领域。

在使用液压胶管的
过程中，其质量和标准直接关系到工作效率和安全性。

因此，制定
液压胶管标准是非常重要的。

首先，液压胶管的材质和制造工艺需要符合国家标准。

材质应
具有足够的耐压和耐磨性能，能够承受高压液体或气体的输送。

制
造工艺应严格执行相关标准，确保管道的内外壁光滑，无气泡、裂
纹和其他缺陷。

其次，液压胶管的尺寸和连接方式也需要符合标准。

管道的内径、壁厚和长度应符合设计要求，连接件的螺纹和焊接应符合相关
标准，确保连接牢固、密封可靠。

此外，液压胶管的耐压性能是制定标准时需要重点考虑的内容。

管道在使用过程中需要承受来自液体或气体的高压，因此其耐压性
能直接关系到工作安全。

标准应明确规定管道的耐压等级和测试方法，以确保其在使用过程中不会发生爆裂或泄漏。

另外，液压胶管的耐磨性和耐腐蚀性也是制定标准时需要考虑
的因素。

在一些恶劣的工作环境中，管道需要承受磨损和腐蚀，因
此材料的选择和表面处理需要符合相关标准，以确保管道的使用寿
命和安全性。

最后，液压胶管的安装和使用说明也应纳入标准范围。

安装过
程中需要注意管道的支撑和固定，使用过程中需要定期检查和维护
管道，以确保其正常运行。

综上所述，液压胶管标准的制定需要考虑材质、尺寸、连接方式、耐压性能、耐磨性、耐腐蚀性以及安装使用说明等多个方面。

只有严格执行相关标准，才能保证液压胶管在使用过程中能够安全、高效地工作。

液压软管总成标准
液压软管总成的标准包括以下内容：
1. 产品分类：公称内径分别为538mm、5~51mm的扩口式、卡套式和焊接式(或快换式)钢丝增强液压橡胶软管总成。

2. 基本参数和连接尺寸：包括产品的长度、外径、壁厚等。

3. 技术要求：包括工作压力、爆破压力、工作温度、耐压试验、泄漏试验等。

4. 试验方法：包括压力试验、爆破试验、泄漏试验等。

5. 检验规则：包括检验项目、检验方法、检验周期等。

6. 标志、包装：包括标志内容、包装要求等。

7. 适用范围：适用于以液压油(液)为工作介质,工作温度范围分别为-405 型钢丝缠绕液压软管总成及-10~+121℃的6 型钢丝缠绕液压软管总成。

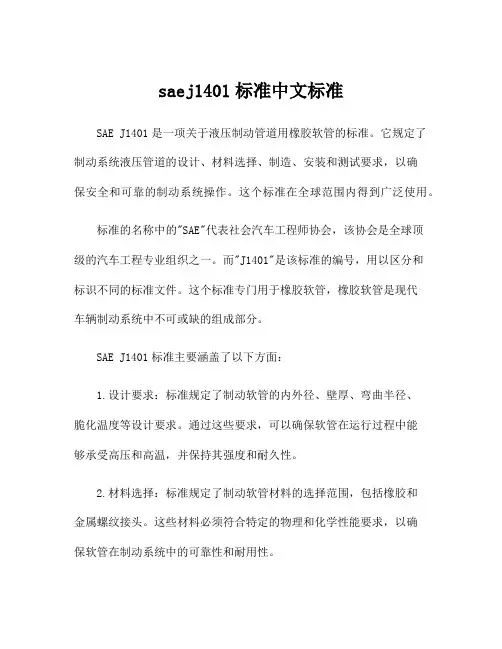

saej1401标准中文标准SAE J1401是一项关于液压制动管道用橡胶软管的标准。

它规定了制动系统液压管道的设计、材料选择、制造、安装和测试要求，以确保安全和可靠的制动系统操作。

这个标准在全球范围内得到广泛使用。

标准的名称中的"SAE"代表社会汽车工程师协会，该协会是全球顶级的汽车工程专业组织之一。

而"J1401"是该标准的编号，用以区分和标识不同的标准文件。

这个标准专门用于橡胶软管，橡胶软管是现代车辆制动系统中不可或缺的组成部分。

SAE J1401标准主要涵盖了以下方面：1.设计要求：标准规定了制动软管的内外径、壁厚、弯曲半径、脆化温度等设计要求。

通过这些要求，可以确保软管在运行过程中能够承受高压和高温，并保持其强度和耐久性。

2.材料选择：标准规定了制动软管材料的选择范围，包括橡胶和金属螺纹接头。

这些材料必须符合特定的物理和化学性能要求，以确保软管在制动系统中的可靠性和耐用性。

3.制造要求：标准规定了制动软管的制造过程和质量控制要求。

制造商必须按照标准的要求进行制造并保证产品符合规定的质量标准。

4.安装要求：标准对制动软管的安装位置、连接方式、紧固件选择等方面做出了相关规定。

这些要求旨在确保软管可以正确连接到制动系统，并保持稳定和可靠的工作状态。

5.测试方法：标准规定了制动软管的性能测试方法，包括压力测试、温度测试和疲劳测试等。

通过这些测试，可以评估软管的性能和可靠性，并确保其符合标准要求。

SAE J1401标准的制定是为了确保制动系统的可靠性和安全性。

制动系统是车辆行驶安全的重要组成部分，液压制动管道作为其关键部件之一，必须具备高耐压和防渗漏的性能，以保证制动系统能够及时、准确地响应驾驶员的刹车指令。

SAE J1401标准的使用对于液压制动管道制造商、车辆制造商以及维修保养机构都是非常重要的。

制造商必须确保其生产的液压制动管道符合标准的要求，而车辆制造商则需要按照标准要求进行正确的安装和连接。

液压软管标准
液压软管标准是指液压系统中使用的软管应符合的技术规范和标准。

液压软管作为液压传动系统中不可缺少的组成部分，其质量和性能的好坏直接影响着液压系统的工作效率和安全性。

液压软管标准主要包括以下方面：
1. 尺寸标准：液压软管的内径、壁厚、长度等尺寸应符合国家和行业标准。

2. 材料标准：液压软管的材料应符合国家和行业标准，如常见的有聚酯、聚氨酯、聚酰胺等。

3. 强度标准：液压软管应具有足够的抗拉强度、压缩强度和弯曲强度，以保证在工作条件下不会发生破裂或泄漏等安全问题。

4. 耐磨性标准：液压软管应具有一定的耐磨性，以延长使用寿命和减少维护成本。

5. 耐温性标准：液压软管应具有一定的耐温性，以保证在高温或低温环境下仍能正常工作。

6. 耐腐蚀性标准：液压软管应具有一定的耐腐蚀性，以抵御化学腐蚀和氧化腐蚀等环境影响。

7. 安全标准：液压软管应符合国际标准和行业标准，以保证安全可靠。

总之，液压软管标准是液压系统中至关重要的一环，对于液压系统的性能和安全性具有至关重要的影响，因此必须认真制定、执行和监督。

sae 100 标准
SAE 100标准。

SAE 100标准是一种汽车工业中常用的液压软管标准，它规定了液压软管的技术要求、试验方法和标志。

液压软管作为传递液压能量的重要部件，其质量直接关系到液压系统的安全和可靠运行。

因此，遵循SAE 100标准对液压软管的设计、制造和使用具有重要意义。

首先，SAE 100标准规定了液压软管的技术要求。

根据标准，液压软管应具有良好的耐压性能、耐磨性能和耐腐蚀性能，以保证在恶劣的工作环境下仍能正常工作。

同时，液压软管的尺寸和连接方式也在标准中有详细规定，以确保软管能够与液压系统的其他部件完美配合。

其次，SAE 100标准对液压软管的试验方法进行了规定。

标准要求对液压软管进行耐压试验、耐磨试验、耐腐蚀试验等多项试验，以验证其性能是否符合标准要求。

这些试验不仅可以帮助生产厂家确保产品质量，也可以帮助用户在选择和使用液压软管时进行有效的检验和评估。

此外，SAE 100标准还规定了液压软管的标志要求。

根据标准，液压软管应在表面标注产品型号、规格、生产日期等信息，以便用户在使用过程中进行识别和追溯。

这些标志不仅有助于保证产品质量，也有助于提高产品的可追溯性和安全性。

总的来说，SAE 100标准对液压软管的设计、制造和使用提出了严格的要求，其目的是为了保障液压系统的安全和可靠运行。

遵循这一标准，不仅有助于提高液压软管的质量和可靠性，也有助于降低液压系统的维护成本和安全风险。

因此，在液压系统的设计、制造和维护中，我们应该严格遵循SAE 100标准，以确保液压软管的质量和可靠性。

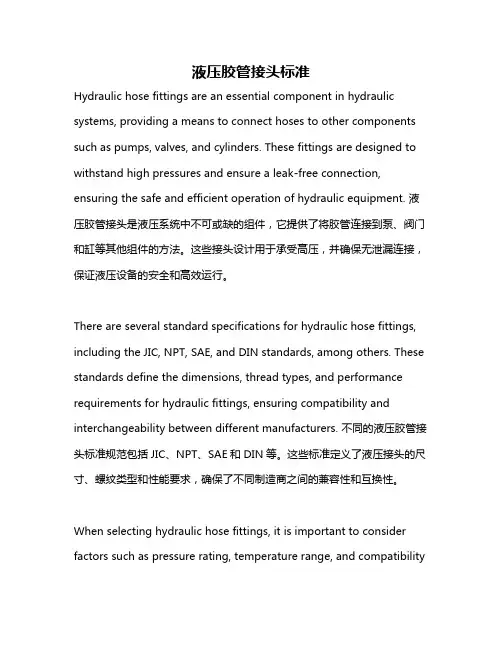

液压胶管接头标准Hydraulic hose fittings are an essential component in hydraulic systems, providing a means to connect hoses to other components such as pumps, valves, and cylinders. These fittings are designed to withstand high pressures and ensure a leak-free connection, ensuring the safe and efficient operation of hydraulic equipment. 液压胶管接头是液压系统中不可或缺的组件，它提供了将胶管连接到泵、阀门和缸等其他组件的方法。

这些接头设计用于承受高压，并确保无泄漏连接，保证液压设备的安全和高效运行。

There are several standard specifications for hydraulic hose fittings, including the JIC, NPT, SAE, and DIN standards, among others. These standards define the dimensions, thread types, and performance requirements for hydraulic fittings, ensuring compatibility and interchangeability between different manufacturers. 不同的液压胶管接头标准规范包括JIC、NPT、SAE和DIN等。

这些标准定义了液压接头的尺寸、螺纹类型和性能要求，确保了不同制造商之间的兼容性和互换性。

When selecting hydraulic hose fittings, it is important to consider factors such as pressure rating, temperature range, and compatibilitywith the fluid being used. Choosing the right fittings can help prevent leaks, improve system performance, and extend the service life of hydraulic equipment. 在选择液压胶管接头时，重要考虑因素包括承受压力等级、温度范围以及与使用的液体的兼容性。
