橡胶编织软管规格
橡胶编织软管规格
橡胶编织软管是一种常用的输送气体、液体、固体等介质的管道，常用于工业、农业、建筑等领域。
其规格多种多样，下面列举几种常用规格：
1. 内径为6mm，外径为13mm，压力为
2.5MPa的橡胶编织软管。
2. 内径为10mm，外径为18mm，压力为2.0MPa的橡胶编织软管。
3. 内径为19mm，外径为30mm，压力为1.6MPa的橡胶编织软管。
4. 内径为25mm，外径为37mm，压力为1.2MPa的橡胶编织软管。
5. 内径为38mm，外径为50mm，压力为0.8MPa的橡胶编织软管。
使用橡胶编织软管时应根据实际情况选择合适的规格，以确保其正常工作，并注意定期检查和维护。
软 管 规 格
软管规格
1. S031系列
φ11*80CM、60、50、45、40
G1/2 黄铜螺母
M10*1黄铜接头
304不锈钢丝
EPDM橡胶内管
NBR橡胶垫片
无异味、卫生环保
耐90℃高温、高压
2. S302系列
φ14.5*30CM、40、50、60、70、80、100、120、150
G1/2 黄铜螺母
304不锈钢丝
EPDM橡胶内管
NBR橡胶垫片
无异味，卫生环保
耐90℃高温、高压
3. S221系列
φ13.5*20cm、30、40、50、60、70、80、100、120、150、200 G1/2 黄铜螺母
304不锈钢丝
EPDM橡胶内管
NBR橡胶垫片
健康、无异味内管
耐90℃高温、高压
4. S091系列
φ14*20CM 、30、40、50、60、70、80、100
304不锈钢管
G1/2 黄铜螺母
NBR橡胶垫片
韧性好，可随意弯曲
耐90℃高温、高压
5. S051系列φ14*120CM、150、180、200
不锈钢双扣外管
PVC内管
G1/2 黄铜螺母
NBR橡胶垫片
耐压、耐高温
6. S022系列
φ15.5*30CM、40、50、60、70、80、100、120、150
G1/2 黄铜螺母
PVC包塑外层
304不锈钢丝
EPDM橡胶内管
NBR橡胶垫片
特强耐压
7. 银色淋浴软管*150CMP253-150 φ14.5*150CM
G1/2 黄铜螺母
PVC内管
NBR橡胶垫片
防缠绕、防刮伤、防弯折。
橡胶软管尺寸标准
橡胶软管尺寸标准
橡胶软管的尺寸标准通常由相关的行业标准、规范或制造商的规格进行规定。
下面是一些可能适用的橡胶软管尺寸标准和规范的一般要点：
1. 内径（ID）：内径是指橡胶软管内部的直径，用于传递液体或气体。
内径通常以毫米（mm）或英寸（in）表示。
2. 外径（OD）：外径是指橡胶软管外部的直径，包括橡胶层及其它保护层。
外径通常以毫米或英寸表示。
3. 壁厚（WT）：壁厚是指橡胶软管的壁的厚度。
壁厚通常以毫米或英寸表示。
4. 长度（L）：长度是指橡胶软管的全长，通常以米（m）或英尺（ft）表示。
这些尺寸标准可能根据不同的用途和应用领域而有所差异，如工业、汽车、医疗等。
具体的橡胶软管尺寸标准应根据所在国家或地区的法规、行业标准，以及制造商的规格进行确定。
建议参考相关的行业标准、规范或与供应商进行沟通，以获得所需橡胶软管的准确尺寸标准和规格。
GB／T10544-2023橡胶软管及软管组合件油基或水基流体适用的钢丝缠绕增强外覆橡胶液压型规范
培训
操作人员应接受必要的培训， 掌握橡胶软管和软管组合件的 使用方法和安全注意事项。
结论
GB／T10544-2023 标准为橡胶软管和软管组件提供了详细的规范，确保产品 性能和安全。
该标准覆盖了从材料要求到试验方法、检验规则和包装等多个方面，旨在提升 产品质量和市场竞争力。
2 2. 加工工艺
橡胶软管的加工工艺应严格控 制，确保产品尺寸、形状和外 观符合标准要求。
3 3. 质量控制
生产过程中应严格执行质量控 制程序，确保产品质量符合标 准要求。
4 4. 检验检测
生产完成后的产品应进行必要 的检验检测，确保产品质量符 合标准要求。
生产许可证要求
许可证申请
制造商需要申请生产许可证， 证明其符合标准要求。
产品尺寸应符合标准规定的尺寸 和公差要求。
性能检验
产品应符合标准规定的力学性能 要求，如耐压强度、抗拉强度等 。
随机抽样
检验时应按照随机抽样原则，从 生产批次中抽取样品进行检验。
标志和包装
标志
每个橡胶软管都应贴上标签，包含生产日期、批号、制造商名称和 产品型号。
包装
橡胶软管应根据其尺寸和规格进行包装，以确保运输和储存过程中 的安全。
协调发展
过渡期结束后，企业应全面采用本标准，以推动行业技术进步和产品质量 提升。
标准应用注意事项
安全
橡胶软管及软管组合件应符合 相关安全标准，确保使用过程 中的安全性和可靠性。
维护
定期检查橡胶软管和软管组合 件的磨损情况，及时更换老化 或损坏的部件。
生产
橡胶软管和软管组合件应在符 合规范的生产条件下进行制造 ，以确保质量和性能。
指适用于该类软管的流体类型，包括油性液体、水性液体或 其混合物。
橡胶管规格型号对照表
橡胶管规格型号对照表橡胶管是一种由内部填充的柔性橡胶介质的管道，用于输送各种液体或气体。
橡胶管的许多类型，每种类型都有自己的特点和优点，并且从其规格型号可以了解更多其特性。
本文将介绍一种根据行业标准，编制的橡胶管规格型号对照表，以便大家能够更好地了解橡胶管的不同特性。
橡胶管规格型号橡胶管按其材质分为：聚乙烯（PE）橡胶管，硫化橡胶管和氯丁橡胶管等。
聚乙烯（PE）橡胶管：以聚乙烯为主要原料的橡胶管，其规格型号有8mm×6mm、10mm×8mm、12mm×10mm、14mm×12mm、16mm×14mm、19mm×16mm、20mm×17mm、25mm×21mm、30mm×25mm、35mm×29mm、40mm×33mm、50mm×40mm。
硫化橡胶管：以硫化橡胶为主要原料的橡胶管，其规格型号有6mm×4mm、8mm×6mm、10mm×8mm、12mm×10mm、14mm×12mm、16mm ×14mm、19mm×16mm、20mm×17mm、25mm×21mm、30mm×25mm、35mm ×29mm、40mm×33mm、50mm×40mm。
氯丁橡胶管：以氯丁橡胶为主要原料的橡胶管，其规格型号有8mm×6mm、10mm×8mm、12mm×10mm、14mm×12mm、19mm×16mm、20mm ×17mm、25mm×21mm、30mm×25mm、35mm×29mm、40mm×33mm、50mm ×40mm。
橡胶管的用途橡胶管的应用十分广泛，主要用于输送水、油、空气等各种流体介质。
常用的橡胶软管规格
1
32
32±0.5 41.3±0.8 45.2 17.0 42.5 420 1.72 20
1/45±0.8 51.5 14.0 35.0 500 1.95 20
1/2
1
45
45±0.5 58.5±0.8 58.5 13.0 32.5 500 2.17 20
3/4
51 2 51±0.5 65.0±0.8 65.0 12.0 30.0 630 2.6 20
5 4.5 5.4 8.9 10.1 11.9 13.5 12.5 0.76 1.52 10.6 11.7 15.1 16.7
6.3 6.1 6.9 10.6 11.7 15.1 16.7 14.1 0.76 1.52 12.1 13.3 16.7 18.3
8 7.7 8.5 12.1 13.3 16.7 18.3 15.7 0.76 1.52 13.7 14.9 18.3 19.8
16 15.4 16.7 20.6 22.2 25.4 27.0 24.7 0.76 1.52 22.2 23.8 27.0 28.6
19 18.6 19.8 24.6 26.2 29.4 31.0 28.6 0.76 1.52 26.2 27.8 31.0 32.5
22 21.8 23.0 27.8 29.1 32.5 34.1 31.8 0.76 1.52 29.4 31.0 34.1 35.7
19 3/4 19±0.5 27.0±0.5 31.5 25.0 75.0 240 1.08 20至100
22 7/8 22±0.5 30.5±0.6 34.8 22.0 55.0 280 1.31 20至100
25 1 25±0.5 33.7±0.6 37.7 21.0 52.5 300 1.45 20至50

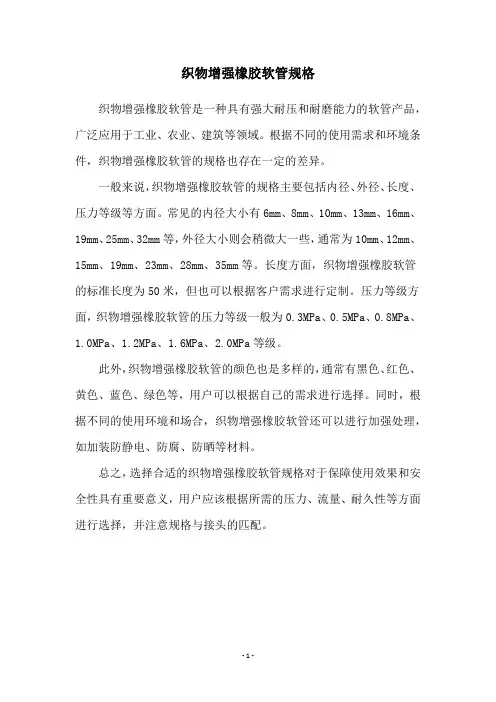

织物增强橡胶软管规格
织物增强橡胶软管规格
织物增强橡胶软管是一种具有强大耐压和耐磨能力的软管产品，广泛应用于工业、农业、建筑等领域。
根据不同的使用需求和环境条件，织物增强橡胶软管的规格也存在一定的差异。
一般来说，织物增强橡胶软管的规格主要包括内径、外径、长度、压力等级等方面。
常见的内径大小有6mm、8mm、10mm、13mm、16mm、19mm、25mm、32mm等，外径大小则会稍微大一些，通常为10mm、12mm、15mm、19mm、23mm、28mm、35mm等。
长度方面，织物增强橡胶软管的标准长度为50米，但也可以根据客户需求进行定制。
压力等级方面，织物增强橡胶软管的压力等级一般为0.3MPa、0.5MPa、0.8MPa、1.0MPa、1.2MPa、1.6MPa、2.0MPa等级。
此外，织物增强橡胶软管的颜色也是多样的，通常有黑色、红色、黄色、蓝色、绿色等，用户可以根据自己的需求进行选择。
同时，根据不同的使用环境和场合，织物增强橡胶软管还可以进行加强处理，如加装防静电、防腐、防晒等材料。
总之，选择合适的织物增强橡胶软管规格对于保障使用效果和安全性具有重要意义，用户应该根据所需的压力、流量、耐久性等方面进行选择，并注意规格与接头的匹配。
- 1 -。
橡胶软管技术规格书
橡胶软管技术规格书
一、产品名称：橡胶软管（PVC纤维增强软管）
二、产品规格型号及详细参数:
产品规格为Φ32mm×4mm×2MPa，内径为32mm，壁厚为4mm。
适用温度为-15℃~+75℃，工作压力为0.4-0.6MPA，爆破压力为2MPA。
三、用途:
一般适用于工业、民用作业过程中的用水、排水等。
四、技术要求：
1、不允许有管体凹陷、表层磨损等基本现象。
2、软管必须能够承受真空压力测试，保压30min后软管的内部、外部无离层凹陷或塌瘪现象。
3、软管的长度伸长率小于10 %。
4、管臂外观透明度高，无毒无异味。
5、管体内壁材质须为涤纶纤维增强线，抗压防爆，具备抗扭曲、耐酸碱、防冻抗晒等要求。
五、供货范围：
供方所供橡胶软管，须按需方要求的规格型号供应，数量以需方订单为准。
六、本文未提及的橡胶软管规范及检验标准：
执行GB/T7528-2019橡胶和塑料软管及软管组合件标准。
GB/T5563-2013橡胶和塑料软管及软管组合件静液压试验方法
GB/T7141塑料热老化试验方法
GB/T5349纤维增强热固性塑料管轴向拉伸性能试验方法
GB/T9573-2013橡胶、塑料软管及软和组合件尺寸测量方法
GB/T9577-2001橡胶和塑料软管及软管组合件标志、包装和运输规则。

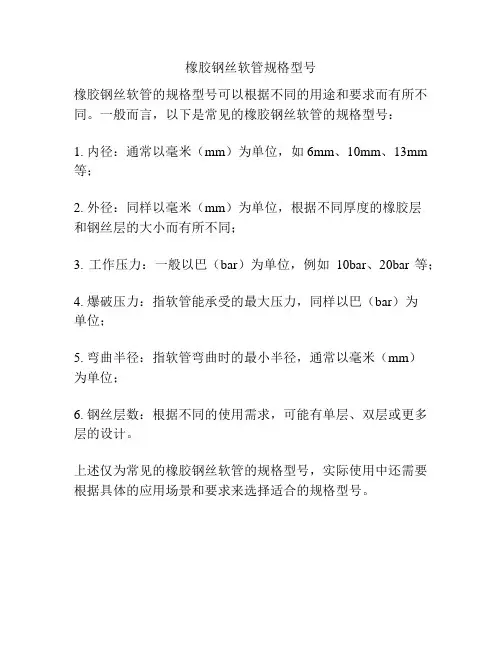

橡胶钢丝软管规格型号
橡胶钢丝软管规格型号
橡胶钢丝软管的规格型号可以根据不同的用途和要求而有所不同。
一般而言，以下是常见的橡胶钢丝软管的规格型号：
1. 内径：通常以毫米（mm）为单位，如6mm、10mm、13mm 等；
2. 外径：同样以毫米（mm）为单位，根据不同厚度的橡胶层
和钢丝层的大小而有所不同；
3. 工作压力：一般以巴（bar）为单位，例如10bar、20bar等；
4. 爆破压力：指软管能承受的最大压力，同样以巴（bar）为
单位；
5. 弯曲半径：指软管弯曲时的最小半径，通常以毫米（mm）
为单位；
6. 钢丝层数：根据不同的使用需求，可能有单层、双层或更多层的设计。
上述仅为常见的橡胶钢丝软管的规格型号，实际使用中还需要根据具体的应用场景和要求来选择适合的规格型号。

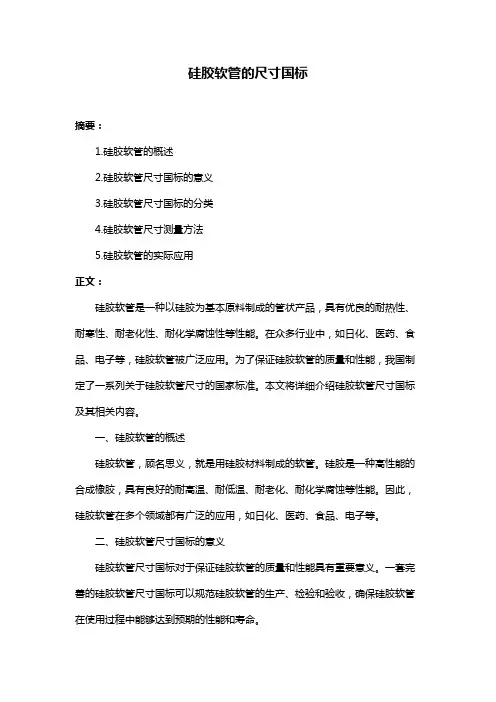

硅胶软管的尺寸国标
硅胶软管的尺寸国标摘要：1.硅胶软管的概述2.硅胶软管尺寸国标的意义3.硅胶软管尺寸国标的分类4.硅胶软管尺寸测量方法5.硅胶软管的实际应用正文：硅胶软管是一种以硅胶为基本原料制成的管状产品，具有优良的耐热性、耐寒性、耐老化性、耐化学腐蚀性等性能。
在众多行业中，如日化、医药、食品、电子等，硅胶软管被广泛应用。
为了保证硅胶软管的质量和性能，我国制定了一系列关于硅胶软管尺寸的国家标准。
本文将详细介绍硅胶软管尺寸国标及其相关内容。
一、硅胶软管的概述硅胶软管，顾名思义，就是用硅胶材料制成的软管。
硅胶是一种高性能的合成橡胶，具有良好的耐高温、耐低温、耐老化、耐化学腐蚀等性能。
因此，硅胶软管在多个领域都有广泛的应用，如日化、医药、食品、电子等。
二、硅胶软管尺寸国标的意义硅胶软管尺寸国标对于保证硅胶软管的质量和性能具有重要意义。
一套完善的硅胶软管尺寸国标可以规范硅胶软管的生产、检验和验收，确保硅胶软管在使用过程中能够达到预期的性能和寿命。
三、硅胶软管尺寸国标的分类硅胶软管尺寸国标主要分为以下几类：1.外径尺寸：硅胶软管的外径尺寸通常根据实际应用场景和需求来确定。
例如，在日化行业中，常见的硅胶软管外径尺寸为4mm、6mm、8mm 等。
2.厚度尺寸：硅胶软管的厚度尺寸也会根据实际应用场景和需求来确定。
一般来说，厚度越大，硅胶软管的耐压性能越好。
3.长度尺寸：硅胶软管的长度尺寸可以根据实际需求进行定制。
通常情况下，硅胶软管的长度会根据包装、运输和安装等环节的实际情况来确定。
四、硅胶软管尺寸测量方法硅胶软管尺寸的测量方法主要包括以下几步：1.使用游标卡尺或卷尺测量硅胶软管的外径尺寸；2.使用游标卡尺或厚度计测量硅胶软管的厚度尺寸；3.使用卷尺或直尺测量硅胶软管的长度尺寸。
五、硅胶软管的实际应用硅胶软管在多个领域都有广泛的应用，如日化、医药、食品、电子等。
以日化为例，硅胶软管常用于化妆品、护肤品等的包装，如洁面乳、洗发水、护发素等。
