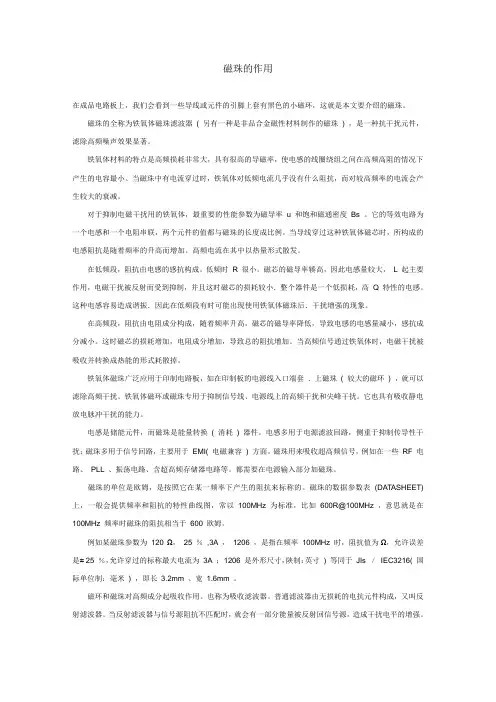

磁珠的作用在成品电路板上，我们会看到一些导线或元件的引脚上套有黑色的小磁环，这就是本文要介绍的磁珠。

磁珠的全称为铁氧体磁珠滤波器( 另有一种是非品合金磁性材料制作的磁珠) ，是一种抗干扰元件，滤除高频噪声效果显著。

铁氧体材料的特点是高频损耗非常大，具有很高的导磁率，使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。

当磁珠中有电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大的衰减。

对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率u 和饱和磁通密度Bs 。

它的等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。

当导线穿过这种铁氧体磁芯时，所构成的电感阻抗是随着频率的升高而增加。

高频电流在其中以热量形式散发。

在低频段，阻抗由电感的感抗构成。

低频时R 很小。

磁芯的磁导率辏高，因此电感量较大，L 起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小．整个器件是一个低损耗，高Q 特性的电感。

这种电感容易造成谐振．因此在低频段有时可能出现使用铁氧体磁珠后．干扰增强的现象。

在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。

这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。

当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。

铁氧体磁珠广泛应用于印制电路板，如在印制板的电源线入口端套．上磁珠( 较大的磁环) ，就可以滤除高频干扰。

铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰。

它也具有吸收静电放电脉冲干扰的能力。

电感是储能元件，而磁珠是能量转换( 消耗) 器件。

电感多用于电源滤波回路，侧重于抑制传导性干扰；磁珠多用于信号回路，主要用于EMI( 电磁兼容) 方面。

磁珠用来吸收超高频信号，例如在一些RF 电路、PLL 、振荡电路、含超高频存储器电路等。

都需要在电源输入部分加磁珠。

磁珠的单位是欧姆，是按照它在某一频率下产生的阻抗来标称的。

铁氧体磁珠的原理及应用

铁氧体磁珠的原理及应用

铁氧体磁珠的原理及应用
1 铁氧体磁珠电磁干扰抑制元件
 铁氧体磁珠是一种立方晶格结构的亚铁磁性材料。

它的切割方块制造工艺和机械性能与陶瓷相似，颜色为灰黑色。

电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。

这种材料的特点是高频损耗非常大。

对于抑制电磁干扰用的铁氧体磁珠，最重要的性能参数为磁导率μ和饱和磁通密度Bs。

磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。

因此，它的等效电路为由电感L和铁氧体磁铁电阻R组成的串联电路，L和R 都是频率的函数。

当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。

 在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制；并且这时磁
芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。

 在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转。

铁氧体磁珠抗干扰的原理

铁氧体磁珠抗干扰的原理

铁氧体磁珠抗干扰的原理

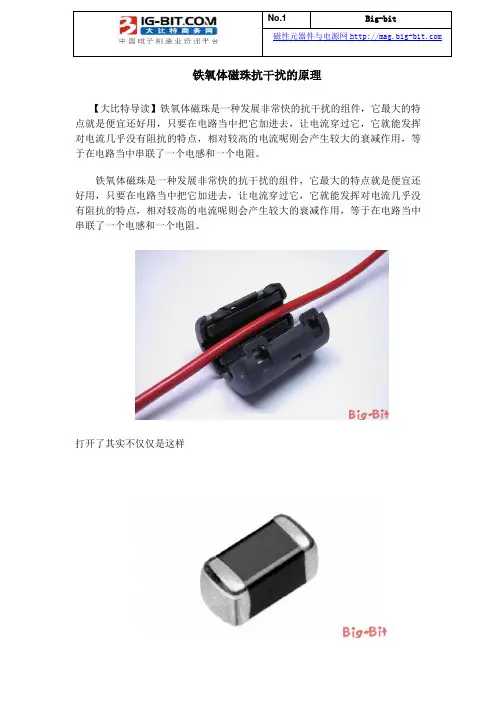

【大比特导读】铁氧体磁珠是一种发展非常快的抗干扰的组件，它最大的特点就是便宜还好用，只要在电路当中把它加进去，让电流穿过它，它就能发挥对电流几乎没有阻抗的特点，相对较高的电流呢则会产生较大的衰减作用，等于在电路当中串联了一个电感和一个电阻。

铁氧体磁珠是一种发展非常快的抗干扰的组件，它最大的特点就是便宜还好用，只要在电路当中把它加进去，让电流穿过它，它就能发挥对电流几乎没有阻抗的特点，相对较高的电流呢则会产生较大的衰减作用，等于在电路当中串联了一个电感和一个电阻。

打开了其实不仅仅是这样
铁氧体磁珠
其实我们都知道，当两个电磁设备通过电缆连接之后，那么电缆就相当于天线一样傲立在哪里，它们就具备了接收和传播并不相关的电子设备当中传出来的信号，这时候就会出现噪音和不可避免的干扰，而铁氧体磁珠的出现就很好的屏蔽了这些信号之间的干扰，保证电缆不会发送计划之外的其它任何干扰性的信号。

各种各样的铁氧体磁珠
铁氧体磁珠的单位是欧姆，一般以100MHz为标准，简单来说就是在100MHz频率的时候其阻抗相当于600欧姆，怎么样是不是觉得这个小圆柱非常的神器呢，这正是印证了那句老话，好用还不贵，让我们活在更加干净更少干扰的环境当中，铁氧体磁珠是我们最好的朋友们!
你们知道这个小圆柱是干什么的了吧!。
