曙光服务器

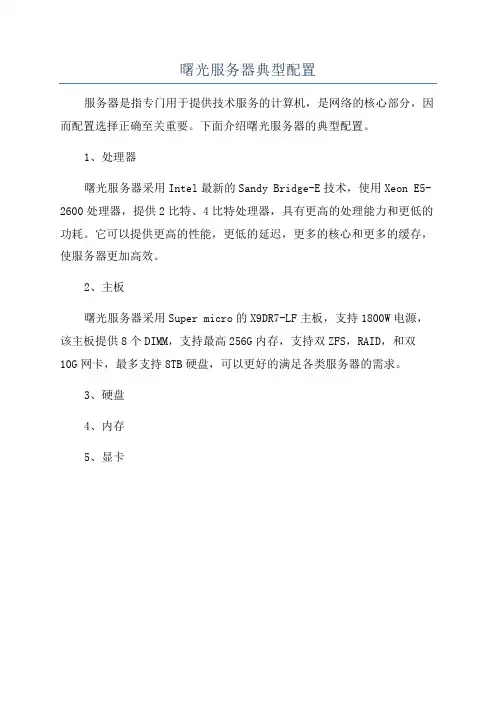

曙光服务器典型配置
服务器是指专门用于提供技术服务的计算机，是网络的核心部分，因而配置选择正确至关重要。

下面介绍曙光服务器的典型配置。

1、处理器
曙光服务器采用Intel最新的Sandy Bridge-E技术，使用Xeon E5-2600处理器，提供2比特、4比特处理器，具有更高的处理能力和更低的功耗。

它可以提供更高的性能，更低的延迟，更多的核心和更多的缓存，使服务器更加高效。

2、主板
曙光服务器采用Super micro的X9DR7-LF主板，支持1800W电源，该主板提供8个DIMM，支持最高256G内存，支持双ZFS，RAID，和双
10G网卡，最多支持8TB硬盘，可以更好的满足各类服务器的需求。

3、硬盘
4、内存
5、显卡。

曙光服务器智能导航软件（DAWNING Server Intelligent Navigator）用户使用指南目录1 曙光服务器智能导航软件V1.0用户使用指南 (3)1.1 简介 (3)1.2 使用指南 (3)1.2.1 Linux系统自动安装 (3)1.2.2 Windows系统自动安装 (7)2 曙光服务器智能导航软件V2.0用户使用指南 (12)2.1 简介 (12)2.2 使用指南 (12)2.2.1 Linux系统自动安装 (12)2.2.2 Windows系统自动安装 (16)1曙光服务器智能导航软件V1.0用户使用指南1.1 简介曙光服务器智能导航软件提供了曙光主流服务器驱动自动加载和操作系统自动安装功能。

支持多种主流操作系统，用户只需简单确认即可完成操作系统的安装，即使非专业人员也可从容安装操作系统。

具体支持的操作系统请查看软件光盘中的兼容列表。

1.2 使用指南启动计算机后，将导航光盘放入光驱中，进入BIOS，选择从光驱引导。

重启服务器后，会自动引导进入导航软件图形界面。

下面我们以64位的Redhat AS 5.0和32位的Windows Server 2003为例，分别介绍如何使用导航软件配置和安装Linux和Windows操作系统。

1.2.1Linux系统自动安装1、设置安装类型进入导航软件图形界面后，首先显示“设置安装类型”界面，如图1所示。

选择服务器型号、操作系统和磁盘类型。

在这里，我们选择机型为I620r-F，操作系统为Redhat AS 5.0 x64，磁盘类型为SAS。

点击【帮助】，可查看本操作的帮助信息。

点击【关于】，可查看本软件的版本信息。

点击【退出】，可退出系统重新启动计算机。

点击【下一步】，进入“用户信息设置”界面。

图1 “设置安装类型”界面注意：I620r-F和I650(r)-F使用SATA配置安装Linux系统时，需在BIOS中设置“Advanced | I/O Device Configuration | SATA Controller Mode Option”为Enhanced，然后设置“SATA AHCI Enable”选项为Enable。

服务器安装置置方法本配置合用于曙光服务器目录Windows 2003 操作系安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 Win2003 系置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11安装程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12用成立及限置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13开启程桌面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19网卡配置方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. .21Windows 2003 操作系统安装Windows 2003 Setup （安装操作系前要将网与服器分别，已防备病毒侵入）1、把 Windows 2003 安装光放入光，并从光引（曙光服器系默2、光启）。

CD⋯.. 按上的随意。

3、屏幕的底部出信息：Press F6 if you need toor RAID driver (1)，按F6 在Additional Device提示，将随即配套的放入，而后按S ，而后按回（install a third party SCSI30 秒后会出S=SpecifyI200 SATA FORWINDOWS ENTER），而后在表内VIASerial ATA RAID Controller(Windows 2003 IA32或 VIA Serial ATA RAID Controller(Windows 2002 ，而后按回（ ENTER），画面会返回到前一画面在按回（ ENTER），系即可安装。

图 14、Win2003 安装光加完SCSI 或 RAID 控制器后，会出以下界面(2)，按’ Enter ’图 25、您将看到以下画面 ( 图 3) 。

图 36、阅读同意协议，并按<F8>键接受。

而后在下一截面中会出现两个选择，1、要修复所选的Windows安装请按（R键）、 2 、要持续崭新安装Windows请按（ESC键），在着一画面中我们选择按 ESC键。

7、选择 C:分区，并按<Enter> (图6).（假如从头区分硬盘空间建议磁盘C盘空间为 50000MB）图 68、为分区选择NTFS 文件格式，并按<Enter> (图7).开始格式化分区。

曙光服务器ipmi部署记录服务器ipmi服务部署记录I620&A840部署这两种机型的部署⽐较简单，如果有ESXI系统的话，直接ipmi部署就好了。

I620需要在BIOS的servermanage中远程管理卡的⽹卡模式调整为Failover-G。

A840不需要，直接是⽹卡共享（在MGMT和4个LAN⼝中共享）。

测试Figure 1 修改⽹卡模式为Failover-GFigure 2reset server后，会丢掉两个包，远程视图正常Figure 3power cycle之后，有两次丢共丢了4个包，远程视图正常。

总结1.A840最喜欢，如果有系统，⽐如esxi，可以直接使⽤ipmitool直接部署，然后就可以拿浏览器进⾏测试了。

2.I620，⼀般，配置完成后，需要接⼊MGMT，然后调整下⽹卡模式为Failover-G 模式。

A620部署初次部署初次部署，是指部署之后，需要插⼊⽹线到MGMT⼝才可以使⽤。

带有ESXI系统1.进⼊esxi系统2.拷贝ipmitool软件到esxi系统的/bin/⽬录下3.使⽤命令配置4.ipmitool lan set 1 ipsrc static5.ipmitool lan set 1 ipaddr 172.16.11.x6.ipmitool lan set 1 netmask 255.255.255.07.ipmitool lan set 1 defgw ipaddr 172.16.11.2548.ipmitool lan set 1 vlan id off9.ipmitool user set password 2 xxx10.ipmitool lan set 1 access on空⽩机器1.准备USB硬盘2.准备LiveCD，带有openipmiipmitool megacli megactl megastatus3.将LiveCD客户到U盘4.开机启动5.按DEL调整启动顺序，将U盘向上放置6.ipmitool lan set 1 ipsrc static7.ipmitool lan set 1 ipaddr 172.16.11.x8.ipmitool lan set 1 netmask 255.255.255.09.ipmitool lan set 1 defgw ipaddr 172.16.11.25410.ipmitool lan set 1 vlan id off11.ipmitool user set password 2 xxx12.ipmitool lan set 1 access on⼆次调整1.⼆次调整，⽬的是去掉MGMT这根⽹线。

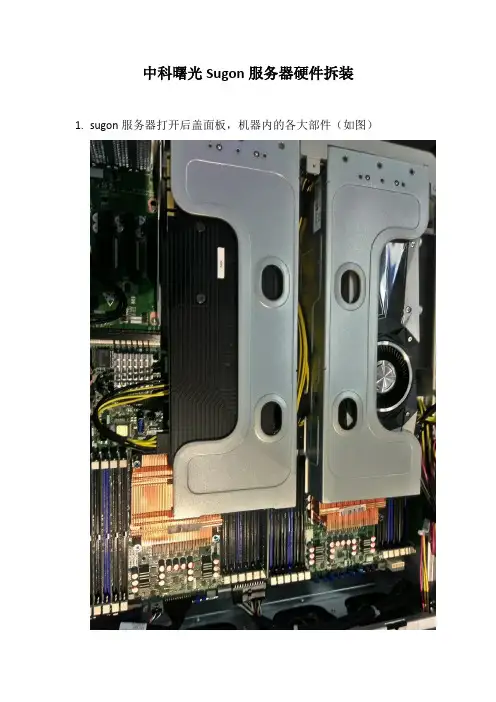

中科曙光Sugon服务器硬件拆装
1.sugon服务器打开后盖面板，机器内的各大部件（如图）
2.拆显卡时先拔掉通电接口，然后两只手平衡的往上移；相反的，装
显卡需先连好通电接口（如图），然后两手平衡根据针槽位往下轻压。

（切记不要用单手用力）
3.安装或更换CPU时，记住CPU风扇的摆放位置，使CPU的金色小
三角和扣具的三角形相对称。

（如图）在CPU表面上要涂上一层薄薄的硅胶散热。

之后安装风扇拧上螺丝。

4.内存条安装时被卡扣卡住，注意插槽的方向，不要使蛮力，同时尽
量使内存条安装在蓝色的插槽中并对称，组成双通道。

（如图）
5.raid卡先更换盒子里的短的挡板，然后插在短的插槽，靠近显卡，
通电接口接上一根天蓝色的线。

（如图）
6.硬盘安装，拔出硬盘插槽，硬盘放入插槽内正面朝上，芯片面插下。

（如图）最少拧上三颗螺丝。

7.按照硬盘插槽ID00，ID01….依次放入。

（如图）
8.最后合上面板，拧好螺丝锁好后盖。

至此，一台机器硬件就装好了。

（如图）。

曙光服务器安装手册(总9页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
曙光服务器安装系统手册
所需工具（pe U盘,sever 2008系统安装光盘,中科曙光服务器导航光盘）安装过程中，如果遇到其他问题拨打客服电话（400-816-0466）
1开机进入系统自检,自检2次后按下f7键进入bios。

2 第一步：
选择u盘作为第一启动项，进入pe 先格式化硬盘和分盘，如果被光驱位占用了c盘的盘符
右键计算机-管理
右键光驱把占用c盘的驱动器路径给个新的。

（不用c盘）以免后期使用，会出现某些问题。

如果其他盘占用c 盘符同理.
第二步
插入安装光盘，等系统自检二次后，按下f7 进入bios ，选择光盘作为第一首选项启动
进入到“put any key ......”这个页面。

按下任意键进入-安装程序。

选择自定义高级安装，进入后由于没有安装radio 驱动是没有显示硬盘的-所以选择加载驱动程序。

插入导航光盘，然后选择drivers文件夹，具体看当时的系统选择不同的radio ，然后选择下一步安装.
第三步拿出曙光导航光盘，放入server2008光盘安装-选择-系统盘即可。

第四步进入系统后-可能没有网卡驱动，需要安装，插入u盘。

右键“以太网控制器”更新驱动程序 -软件-选择20_0_CD文件夹，点击确定。

(如果没有驱动,请联系客服)
安装成功后，下边的黄色标志，变为白色以后，就可以正常上网了，安装结束，成功！
2016/8/29
钱豪杰。

曙光服务器做raid步骤
1．根据服务器屏幕提示，按相应的键进入raid界面，选择start后进入如图界面
2.选择Configuration Wizard后回车
3.首先清空原有的RAID信息，选择Cleaar Configuration,然后点击 Next，再选择后续的Yes
4.选择New configuration,进行新建raid,然后点击Next
5.然后选择Manual confiuration进行手动做RAID，再点击Next
6.按住向下键和shift键选取要进行做raid的硬盘，点击Add to array
7.点击Accept DG
8.选择点击Next
9.选择点击Add to SPAN
10.选择点击Next
的raid所做的磁盘大小，然后点击Accept
12.点击Next
13.点击Accept
14.ALT+H选取Home,回车
15.ALT+E选取Exit,后续点击Yes，然后CTRL+ALT+DELETE重启服务器
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

I240-G20用户手册DAWNING INFORMATION INDUSTRY CO.,LTD.声明本手册的用途在于帮助您正确地使用曙光公司服务器产品(以下称“本产品”)，在安装和第一次使用本产品前，请您务必先仔细阅读随机配送的所有资料，特别是本手册中所提及的注意事项。

这会有助于您更好和安全地使用本产品。

请妥善保管本手册，以便日后参阅。

本手册的描述并不代表对本产品规格和软硬件配置的任何说明。

有关本产品的实际规格和配置，请查阅相关协议、装箱单、产品规格配置描述文件，或向产品的销售商咨询。

如您不正确地或未按本手册的指示和要求安装、使用或保管本产品，或让非曙光公司授权的技术人员修理、变更本产品，曙光公司将不对由此导致的损害承担任何责任。

本手册中所提供照片、图形、图表和插图，仅用于解释和说明目的，可能与实际产品有些差别，另外，产品实际规格和配置可能会根据需要不时变更，因此与本手册内容有所不同。

请以实际产品为准。

本手册中所提及的非曙光公司网站信息，是为了方便起见而提供，此类网站中的信息不是曙光公司产品资料的一部分，也不是曙光公司服务的一部分，曙光公司对这些网站及信息的准确性和可用性不做任何保证。

使用此类网站带来的风险将由您自行承担。

本手册不用于表明曙光公司对其产品和服务做了任何保证，无论是明示的还是默示的，包括（但不限于）本手册中推荐使用产品的适用性、安全性、适销性和适合某特定用途的保证。

对本产品及相关服务的保证和保修承诺，应按可适用的协议或产品标准保修服务条款和条件执行。

在法律法规的最大允许范围内，曙光公司对于您的使用或不能使用本产品而发生的任何损害(包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其他损失)，不负任何赔偿责任。

对于您在本产品之外使用本产品随机提供的软件，或在本产品上使用非随机软件或经曙光公司认证推荐使用的专用软件之外的其他软件，曙光公司对其可靠性不做任何保证。

【手册】曙光天阔服务器远程控制手册曙光天阔服务器远程控制手册一、简介随着信息技术的快速发展，服务器远程控制成为了现代企业管理中不可或缺的一项技术。

曙光天阔服务器远程控制手册旨在为用户提供一种便捷和高效的远程控制体验，极大地提升了服务器管理的灵活性和效率。

二、安装步骤曙光天阔服务器远程控制手册的安装步骤如下：1. 下载安装包在曙光官方网站中下载最新版的远程控制手册安装包，并保存至本地。

2. 运行安装包双击安装包，按照提示完成安装程序的运行。

3. 配置远程访问打开控制面板，进入“远程连接”选项，在“允许远程连接到此计算机”选项中勾选，保存设置。

4. 登录系统使用服务器管理员用户名和密码登录系统。

5. 启动远程控制在曙光天阔服务器远程控制手册的界面中，点击“开始远程控制”按钮，进入远程控制模式。

三、主要功能1. 远程监控曙光天阔服务器远程控制手册提供强大的远程监控功能，管理员可以随时随地对服务器的运行状态进行实时监测，包括CPU使用率、内存占用情况、网络流量等。

2. 远程维护系统故障是服务器管理中常见的问题，曙光天阔服务器远程控制手册提供了远程维护的功能，管理员可以通过远程控制手册对服务器进行故障排除、系统更新等操作，无需现场干预。

3. 远程文件管理曙光天阔服务器远程控制手册支持远程文件管理，管理员可以通过手册界面对服务器上的文件进行管理，包括上传、下载、删除等操作，大大提高了文件操作的便捷性。

4. 远程应用程序控制在曙光天阔服务器远程控制手册中，管理员可以远程控制服务器中的应用程序，包括启动、关闭、重启等操作，实现了对服务器应用程序的全面控制。

四、使用技巧为了更好地利用曙光天阔服务器远程控制手册，以下是一些使用技巧的介绍：1. 远程访问速度优化如网络条件良好，可设置远程访问的质量优先级，提高访问速度，确保操作的流畅性。

2. 定期备份在远程控制手册中，定期进行服务器数据备份，以防止数据丢失，确保数据的安全性和可靠性。

曙光服务器做raid步骤
1．根据服务器屏幕提示，按相应的键进入raid界面，选择start后进入如图界面
2.选择Configuration Wizard后回车
3.首先清空原有的RAID信息，选择Cleaar Configuration,然后点击 Next，再选择后续的Yes
4.选择New configuration,进行新建raid,然后点击Next
5.然后选择Manual confiuration进行手动做RAID，再点击Next
6.按住向下键和shift键选取要进行做raid的硬盘，点击Add to array
7.点击Accept DG
8.选择点击Next
9.选择点击Add to SPAN
10.选择点击Next
11.在RAID Level 中选择要做raid的级别，在Select Size中根据右侧的提示填入选择好的raid所做的磁盘大小，然后点击Accept
12.点击Next
13.点击Accept
14.ALT+H选取Home,回车
15.ALT+E选取Exit,后续点击Yes，然后CTRL+ALT+DELETE重启服务器如有侵权请联系告知删除，感谢你们的配合！。

Q1: 服务器（冗余电源）上电后有报警声。

A1: 确认所配电源为热插拔冗余电源，并且两路电源已经正确连接。

如果只接一路，请按下电源背面的红色消音键使报警声停止。

Q2: 服务器（硬盘热插拔模块）开机有报警声同时热插拔前面板FAN 灯闪烁。

A2: 热插拔模块主风扇损坏，备用风扇启动，同时报警。

请联系曙光技术支持，更换主风扇。

Q3: 服务器开机有报警声同时液晶屏上出现报警提示。

A3:请记录报警信息和序列号，联系曙光技术支持。

Q4: 服务器（adaptec 2100s raid card）开机有连续报警声。

A4:raid信息已经不完整，请联系曙光技术支持，作raid的恢复。

Q5: 开机无视频信号输出，电源风扇不转A5: 确认电源线连接无误,确认电源上的开关已经扳到开"开"的位置，如果故障依旧，请联系曙光技术支持。

Q6: 开机上电后显示器无视频信号输出（电源风扇转）A6: 请确认显示器与主机显卡连接无误，显示器无故障（可更换显示器试验）确认显卡没有松动，确认内存插接无误。

(如需要打开机箱，请用户与曙光技术支持联系)Q7: 曙光服务器无法进入主板BIOSA7: 在开机阶段刚刚出现曙光logo时即按DEL键，待自检结束后即可进入BIOS。

Q8: 服务器启动时报错，CMOS CHECKSUM ERROR-FEFAULT LOAD。

A8: 开机按del键进入BIOS加载缺省设置，如果错误重复出现，请与曙光公司技术支持联系。

Q9: 服务器2小时无人操作，键盘锁死；键盘上三个灯同时闪；显示器无图象。

A9: 用户设置了PASSWD 但为设置SECURE MODE HOT KEY 。

Q10: 备份模块可以进行备份，但是进行恢复时出现错误，以至不能恢复系统A10: 故障原因：备份软件的版本低。

故障排除方法：1．从备份模块进行引导，按F8出现进入DOS系统2．再出现的菜单中，选第三项分步执行3．然后第一和第二个询问都选yes，第三个选no4．把新版的备份系统安装盘（V2.0）插到软驱中，转到a:提示符状态下，运行install命令。

曙光服务器做RAID步骤RAID（冗余磁盘阵列）是一种数据存储技术，通过将多个磁盘驱动器组合在一起，提供更高的数据可靠性和性能。

曙光服务器提供了强大的RAID功能，使得数据存储更加安全可靠。

下面将介绍在曙光服务器上进行RAID配置的步骤。

1. 确认RAID控制器在进行RAID配置前，首先需要确认服务器上是否已经安装了RAID控制器。

曙光服务器通常会配备RAID卡，你可以在服务器启动时的BIOS设置界面或者通过服务器管理软件查看RAID控制器的型号和数量。

2. 进入RAID配置界面在确认RAID控制器存在后，重新启动服务器并按照提示进入RAID配置界面。

进入界面的方法可能因不同的服务器型号而有所不同，请参考服务器的操作手册。

一般来说，你可以按下特定的按键组合（如Ctrl+R）来进入RAID控制器的配置界面。

3. 创建RAID卷在RAID配置界面中，你将看到所有可用的硬盘驱动器列表以及RAID模式选项。

根据你的需求，选择适当的RAID级别（如RAID 0、RAID 1、RAID 5等）并选中要用于创建RAID卷的硬盘驱动器。

一旦完成选择，点击“创建”或类似按钮开始创建RAID卷。

4. 配置RAID参数创建RAID卷后，你可以配置一些RAID参数以满足你的需求。

这些参数包括RAID卷的名称、RAID卷的容量、读写策略等。

根据实际情况进行相应的设置，并点击“应用”或类似按钮保存更改。

5. 确认RAID配置在完成RAID参数配置后，系统将显示一个摘要页面，列出了你的RAID卷的详细信息。

仔细检查这些信息，确保RAID配置满足你的要求。

如果有需要，你可以返回前一步进行更改。

确认无误后，点击“确认”或类似按钮进行RAID配置。

6. 完成RAID配置一旦确认RAID配置，系统将显示配置进度并自动完成RAID卷的创建。

这个过程可能需要一些时间，取决于硬盘驱动器的数量和容量。

请耐心等待系统完成操作，并确保不要中断此过程。

曙光服务器做RD步骤1、介绍1.1 目的1.2 背景信息1.3 相关术语和定义2、准备工作2.1 确认曙光服务器型号2.2 确定所需RD级别2.3 确保所有硬件和设备可用2.4 备份重要数据3、安装RD适配卡3.1 打开服务器外壳3.2 插入RD适配卡3.3 连接RD适配卡到主板4、连接硬盘驱动器4.1 确定需要使用的硬盘驱动器数量4.2 插入硬盘驱动器到服务器硬盘槽4.3 连接硬盘驱动器到RD适配卡5、配置RD5.1 启动服务器并进入RD配置界面5.2 创建RD阵列5.3 选择RD级别和其他配置参数5.4 配置热备份驱动器6、完成RD配置6.1 确认RD配置信息和状态6.2 安装操作系统到RD阵列6.3 迁移现有数据到RD阵列7、测试和验证7.1 确认操作系统和数据的可访问性7.2 运行性能测试工具，验证RD阵列的效率7.3 定期检查RD配置的健康状态8、维护和故障排除8.1 更新RD适配卡固件和驱动程序8.2 监控RD阵列的事件和错误8.3 处理RD阵列故障和修复附件：- 无法律名词及注释：- RD：(Redundant Array of Independent Disks) 磁盘冗余阵列，是一种数据存储技术，通过数据分散与冗余实现数据的高可用性和容错能力。

- 适配卡：是一种扩展卡，用于增强电脑的各种功能，例如RD适配卡用于管理硬盘驱动器和实现RD功能。

- 硬盘驱动器：也称硬盘或硬盘设备，是用于数据存储的重要硬件设备。

- 主板：也称为系统板或主板，是计算机的核心组件，用于连接各种硬件和控制数据交换。

- 阵列：指多个硬盘驱动器组合成的一个逻辑设备，提供更高的存储容量、读写性能和容错能力。
