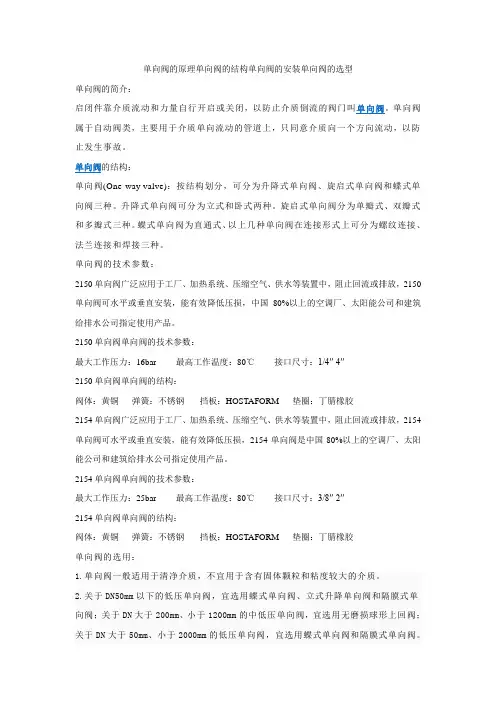

单向阀的原理单向阀的结构单向阀的安装单向阀的选型单向阀的简介：启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫单向阀。

单向阀属于自动阀类，主要用于介质单向流动的管道上，只同意介质向一个方向流动，以防止发生事故。

单向阀的结构：单向阀(One-way valve)：按结构划分，可分为升降式单向阀、旋启式单向阀和蝶式单向阀三种。

升降式单向阀可分为立式和卧式两种。

旋启式单向阀分为单瓣式、双瓣式和多瓣式三种。

蝶式单向阀为直通式、以上几种单向阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

单向阀的技术参数：2150单向阀广泛应用于工厂、加热系统、压缩空气、供水等装置中，阻止回流或排放，2150单向阀可水平或垂直安装，能有效降低压损，中国80%以上的空调厂、太阳能公司和建筑给排水公司指定使用产品。

2150单向阀单向阀的技术参数：最大工作压力：16bar 最高工作温度：80℃接口尺寸：1/4″-4″2150单向阀单向阀的结构：阀体：黄铜弹簧：不锈钢挡板：HOSTAFORM 垫圈：丁腈橡胶2154单向阀广泛应用于工厂、加热系统、压缩空气、供水等装置中，阻止回流或排放，2154单向阀可水平或垂直安装，能有效降低压损，2154单向阀是中国80%以上的空调厂、太阳能公司和建筑给排水公司指定使用产品。

2154单向阀单向阀的技术参数：最大工作压力：25bar 最高工作温度：80℃接口尺寸：3/8″-2″2154单向阀单向阀的结构：阀体：黄铜弹簧：不锈钢挡板：HOSTAFORM 垫圈：丁腈橡胶单向阀的选用：1.单向阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

2.关于DN50mm以下的低压单向阀，宜选用蝶式单向阀、立式升降单向阀和隔膜式单向阀；关于DN大于200mm、小于1200mm的中低压单向阀，宜选用无磨损球形上回阀；关于DN大于50mm、小于2000mm的低压单向阀，宜选用蝶式单向阀和隔膜式单向阀。

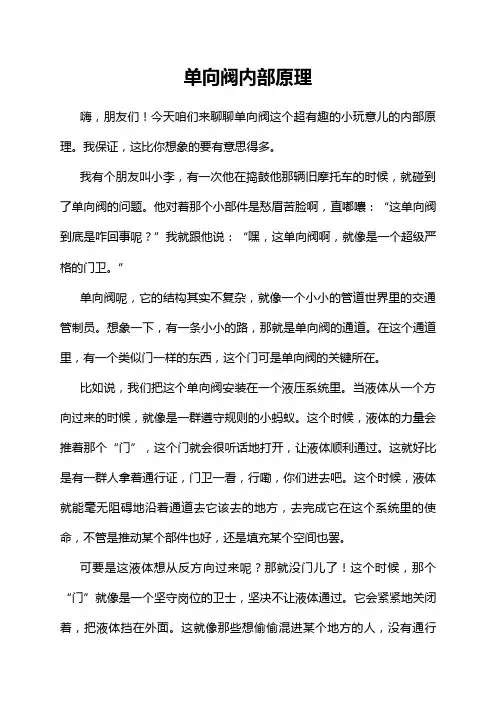

单向阀内部原理嗨，朋友们！今天咱们来聊聊单向阀这个超有趣的小玩意儿的内部原理。

我保证，这比你想象的要有意思得多。

我有个朋友叫小李，有一次他在捣鼓他那辆旧摩托车的时候，就碰到了单向阀的问题。

他对着那个小部件是愁眉苦脸啊，直嘟囔：“这单向阀到底是咋回事呢？”我就跟他说：“嘿，这单向阀啊，就像是一个超级严格的门卫。

”单向阀呢，它的结构其实不复杂，就像一个小小的管道世界里的交通管制员。

想象一下，有一条小小的路，那就是单向阀的通道。

在这个通道里，有一个类似门一样的东西，这个门可是单向阀的关键所在。

比如说，我们把这个单向阀安装在一个液压系统里。

当液体从一个方向过来的时候，就像是一群遵守规则的小蚂蚁。

这个时候，液体的力量会推着那个“门”，这个门就会很听话地打开，让液体顺利通过。

这就好比是有一群人拿着通行证，门卫一看，行嘞，你们进去吧。

这个时候，液体就能毫无阻碍地沿着通道去它该去的地方，去完成它在这个系统里的使命，不管是推动某个部件也好，还是填充某个空间也罢。

可要是这液体想从反方向过来呢？那就没门儿了！这个时候，那个“门”就像是一个坚守岗位的卫士，坚决不让液体通过。

它会紧紧地关闭着，把液体挡在外面。

这就像那些想偷偷混进某个地方的人，没有通行证，门卫能让你进吗？当然不能！这就是单向阀的神奇之处，它只允许液体或者气体按照规定的方向流动。

我还有个同学在做一个简易的水循环系统实验。

他就发现啊，如果没有单向阀，那水就会乱流，整个系统就乱套了。

他就问我：“你说这单向阀在这个系统里怎么就这么重要呢？”我就笑着跟他说：“你看啊，要是没有这个单向阀，这水就像一群没头的苍蝇，到处乱撞。

有了单向阀，水就像被指挥着的士兵，只能朝着一个方向前进。

”从内部结构来看，有些单向阀的“门”是靠弹簧来控制的。

这个弹簧就像是一个有弹性的小助手。

当正向的力量足够大的时候，就能克服弹簧的弹力，把“门”推开。

可反向的力量一来，弹簧就会发挥它的作用，把“门”紧紧地压在关闭的位置上。

单向阀的构造及工作原理
单向阀是一种用于控制流体流动方向的机械装置，也被称为一向阀或者非回流阀。

它的主要作用是允许流体在一个方向上自由流动，同时阻止流体在相反方向上的流动。

单向阀的构造相对简单，通常由阀体、阀盖、阀座和阀瓣组成。

阀体是单向阀的主体部分，通常是一个圆柱体或球体的形状，内部有一条通道用于流体的流动。

阀盖则用于封闭阀体，并通过螺纹或螺栓与阀体连接。

阀座是阀体内的一个环形凹槽，用于安装阀瓣。

阀瓣是单向阀的关键部件，它可以根据流体的流动方向自由打开或关闭。

单向阀的工作原理基于阀瓣的运动机制。

当流体从阀体的一侧流向另一侧时，流体的压力将推动阀瓣打开，使流体顺畅通过。

而当流体试图从相反方向流动时，阀瓣会受到流体的冲击而关闭，阻止流体的逆流。

这种工作原理可以有效地控制流体的流向，防止流体在逆向流动时引起设备损坏或系统故障。

单向阀广泛应用于各种液压系统、气动系统和管道系统中。

在液压系统中，单向阀可以防止液压油在系统停止工作时逆流，保护液压泵和执行元件。

在气动系统中，单向阀可以控制气体的流向，确保系统的正常运行。

在管道系统中，单向阀可以防止液体或气体的倒流，保护管道设备和减少能源的浪费。

单向阀是一种简单而有效的机械装置，它的构造和工作原理使其在各种流体系统中发挥重要作用。

通过控制流体的流向，单向阀可以保护设备、减少能源损耗，并确保系统的正常运行。

无论是液压系统、气动系统还是管道系统，单向阀都是不可或缺的关键组件。

空调单向阀工作原理图空调单向阀是空调系统中的一个重要部件，它的作用是控制制冷剂在空调系统中的流动方向，从而实现制冷或制热的功能。

本文将详细介绍空调单向阀的工作原理，并通过图示来帮助读者更好地理解。

首先，让我们来看一下空调单向阀的结构。

空调单向阀通常由阀体、阀芯和弹簧组成。

阀体是一个金属或塑料制成的外壳，内部有一定的空间用于容纳阀芯和弹簧。

阀芯是一个可以在阀体内部移动的零件，它的运动受到弹簧的控制。

当制冷剂在空调系统中流动时，阀芯会根据流动方向的不同而做出相应的动作，从而实现单向阀的功能。

空调单向阀的工作原理如下，当制冷剂在空调系统中流动时，如果流向是符合单向阀设计的方向，阀芯会受到流体的作用力而打开，制冷剂可以顺利通过单向阀进入下一个部件。

而如果流向与设计方向相反，阀芯会被流体的反作用力推向阀座，从而关闭单向阀，制冷剂无法逆流。

这样，空调系统中的制冷剂就可以实现单向流动，从而确保空调系统的正常运行。

为了更直观地理解空调单向阀的工作原理，下面我们通过工作原理图来进行详细解析。

如图所示，空调单向阀的结构包括阀体、阀芯和弹簧。

当制冷剂流向与单向阀设计方向相同时，阀芯受到流体的作用力而打开，制冷剂顺利通过单向阀进入下一个部件；而当制冷剂流向与设计方向相反时，阀芯受到流体的反作用力推向阀座，从而关闭单向阀，制冷剂无法逆流。

这样，空调系统中的制冷剂就可以实现单向流动，确保系统正常运行。

总之，空调单向阀作为空调系统中的重要部件，其工作原理是通过阀芯的运动来控制制冷剂的流动方向，从而实现制冷或制热的功能。

通过本文的介绍，相信读者对空调单向阀的工作原理有了更深入的了解。

希望本文对您有所帮助，谢谢阅读！。

单向阀的构造及原理单向阀（check valve）是一种具有单向流动功能的阀门。

它可以使液体或气体在管道中只能朝一个方向流动，并在液体或气体反向流动时阻止其返回。

单向阀的构造可以分为以下几个部分：1. 阀体（valve body）：阀体是单向阀的主体结构，其外形一般为圆柱形或球体形。

阀体内部设有通道，用于液体或气体的流动。

2. 阀盖（valve cover）：阀盖是安装在阀体上方的结构，一般由金属材料制成，通过螺纹连接于阀体。

阀盖上通常装有一个或多个阀芯。

3. 阀芯（valve disc）：阀芯是单向阀的关键部分，负责控制液体或气体的流动。

它一般是一个可移动的圆盘或圆筒状结构，通过与阀座（seat）的接触来实现阀门的开启和关闭。

4. 弹簧（spring）：弹簧是单向阀的辅助部件，用于提供对阀芯的力。

弹簧的压缩程度决定了在何种压力下阀芯会关闭。

单向阀的工作原理如下：当流体从阀体的入口进入阀体时，流体的作用力会推动阀芯打开，并在液体或气体的压力作用下，使流体从阀体的出口流出。

而当流体从出口反向流动时，反向压力会使阀芯向阀座方向移动，从而关闭通道，阻止流体的反向流动。

这种单向阀的工作原理依赖于流体的压力差。

在正常工作状态下，流体的压力在入口和出口之间形成一个差值，阀芯正是受到这个压力差的作用而打开或关闭。

同时，弹簧的存在也起到了重要作用。

弹簧的作用是提供一个恢复力，使得阀芯可以迅速关闭，在阀芯关闭时，阀芯与阀座之间形成一个密封的环境，防止流体的反向流动。

总结起来，单向阀的工作原理是通过阀芯的开启和关闭来控制流体的流向，阀芯的开启和关闭受到流体的压力和弹簧恢复力的作用。

这种结构简单可靠、操作方便，广泛应用于各种液体或气体的输送系统中。

单向阀的结构和工作原理单向阀是一种常见的阀门，它具有特殊的结构和工作原理。

本文将从单向阀的结构和工作原理两个方面进行详细介绍。

一、单向阀的结构单向阀由阀体、阀芯和弹簧组成。

阀体是单向阀的外壳，一般由金属材料制成，具有一定的耐压能力。

阀芯是单向阀的关键部件，一般由金属材料制成，具有良好的密封性能。

弹簧则起到控制阀芯开闭的作用。

二、单向阀的工作原理单向阀的工作原理基于流体力学原理。

当流体从单向阀的进口流入阀体时，阀芯受到进口侧的压力作用，同时弹簧也对阀芯施加一定的力。

在这种情况下，阀芯会受到进口侧的压力和弹簧力的平衡，保持关闭状态，阻止流体倒流。

当流体从单向阀的出口反向流入时，进口侧的压力会减小，而出口侧的压力会增加。

在这种情况下，阀芯受到出口侧压力的作用，同时弹簧也对阀芯施加一定的力。

当出口侧的压力超过进口侧的压力和弹簧力时，阀芯会打开，允许流体通过，实现单向流动。

单向阀的工作原理可以简单归纳为：阀芯受到不同方向压力的作用，通过压力差来控制阀芯的开闭状态，实现单向流动。

三、单向阀的应用单向阀在工业生产中有着广泛的应用。

它可以防止流体倒流，保护设备的正常运行。

以下是单向阀的几个主要应用领域：1. 液压系统：单向阀用于液压系统中的管路和装置，可以起到防止液压油倒流的作用，保证系统的正常工作。

2. 自动化设备：单向阀在自动化设备中的应用非常广泛，例如用于气动系统中的气缸控制，可以实现有序的气缸运动。

3. 清洁设备：单向阀在清洁设备中常用于控制水流的方向，例如洗衣机中的进水阀，可以防止水流倒灌。

4. 汽车工业：单向阀在汽车工业中的应用也非常广泛，例如汽车的燃油供给系统中，单向阀可以避免燃油倒流，保证供油的稳定性。

总结：单向阀具有结构简单、工作可靠、使用方便等优点，在工业生产中有着广泛的应用。

通过对单向阀的结构和工作原理的了解，我们可以更好地理解单向阀的工作机制，正确选择和使用单向阀，提高生产效率，保证设备的正常运行。

单向阀的结构和工作原理单向阀（check valve）是一种用于控制流体单向流动的阀门。

它仅允许流体沿一个确定方向流动，而阻止反向流动。

单向阀在各种工业领域和设备中广泛应用，例如水处理系统、石油和天然气输送管道、汽车发动机以及医疗设备。

1. 阀体（Valve body）：是单向阀的主体部分，通常由金属（如铸铁、青铜、不锈钢）或塑料（如聚丙烯、聚氯乙烯）制成。

阀体的形状和尺寸根据其应用需求而有所不同。

2. 阀盖（Valve cap）：位于阀体的顶部，用于覆盖和保护内部构件。

阀盖通常与阀体螺纹连接，以便于维修和更换。

3. 阀瓣（Valve disc）：是单向阀的关键组件，通过与阀座配合来控制流体的流动。

阀瓣通常是圆盘形状，也有其他形状的设计。

它可以是金属、橡胶或塑料制成，具体材质取决于阀门的使用环境和介质特性。

4. 弹簧（Spring）：用于提供阀瓣关闭所需的弹性力。

弹簧位于阀瓣和阀盖之间，并将阀瓣紧密地压在阀座上，以确保密封性能。

5. 阀座（Valve seat）：位于阀体内部，是阀瓣关闭时的密封面。

阀座通常是金属制成，并可附加阀座垫圈以增强密封性能。

单向阀的工作原理：单向阀的工作原理基于阀瓣和阀座之间的密封性能。

当流体以单向阀所允许的方向流动时，流体对阀瓣施加力，使其从阀座上抬离。

这样，流体可以通过阀瓣和阀座之间的间隙流动。

当流体反向流动时，即相反方向施加力于阀瓣上时，弹簧将阀瓣紧密地压在阀座上，防止流体通过。

这种紧密的接触使单向阀具有较好的密封性能，防止反向流动。

单向阀的工作原理可分为以下几种类型：1. 种子型单向阀（Swing check valve）：阀瓣是以铰链连接在阀体上，并通过弹簧或重力保持关闭。

当流体以正向流动时，阀瓣打开并沿逆时针方向旋转，在反向流动时，阀瓣受到流体压力和重力的作用而关闭。

2. 提升式单向阀（Lift check valve）：阀瓣沿轴线方向和阀座垂直移动，以控制流体的流动。

单向阀工作原理介绍（用脚趾头都可以看懂的）[ 扬帆导读 ] 单向阀包括普通单向阀和液控单向阀，不特指的情况下，所说的单向阀指的就是普通单向阀。

本文将介绍单向阀和液控单向阀的结构、原理及应用。

下图为常见的单向阀和液控单向阀产品。

1 单向阀单向阀可谓是液压系统中结构和原理最为简单的元件了，但是任何一个系统都少不了它，它在液压系统中的作用可以用“简单粗暴”来形容。

（1）单向阀的结构和工作原理单向阀的原理是使油液正向导通、反向截止（类似于电路中的二极管）。

按阀芯结构不同，单向阀可分为球阀和锥阀两种结构形式。

球阀结构简单、制造方便，但没有导向性，密封性较差，一般很少使用；锥阀工艺要求严格，但密封性好，工程中用的单向阀多为锥阀结构。

单向阀根据进出油口方向是否相同有直通式和直角式两种结构，下图为锥阀式直通单向阀的原理图。

该阀主要由阀芯、阀体、阀座、弹簧等结构组成。

当P1进油时，压力油克服弹簧力推开阀芯，使单向阀导通；当P2进油时，液压力和弹簧力将阀芯压在阀座上，此时油液为截止状态。

直通式单向阀结构简单、体积小，但容易有噪声和振动，并且更换弹簧不便。

而下图的直角式单向阀有效减轻了振动，并且更换弹簧较方便。

（2）单向阀产品除了管式单向阀，单向阀还有很多结构形式，比如叠加式、插装式、板式等。

下面列举一些不同结构形式的单向阀产品。

下图为力士乐M-SR型插装式单向阀，为插入阀块内使用，有直通式和直角式两种结构形式。

下图为Z1S型叠加式单向阀及符号，在阀块上叠加使用。

（3）单向阀的应用场合2 液控单向阀（1）液控单向阀的结构和工作原理液控单向阀是根据需要可以实现油液逆向流动的单向阀。

下图为液控单向阀的原理。

与普通单向阀不同，液控单向阀增加了控制活塞和控制油口。

当控制口无压力时，为普通单向阀的功能；当控制口通压力油时，推杆推开单向阀芯，可实现油液倒流。

（2）液控单向阀产品下图为力士乐SV和SL型液控单向阀原理图及符号。

该阀采用了带卸荷阀芯的结构，避免了控制压力过高。

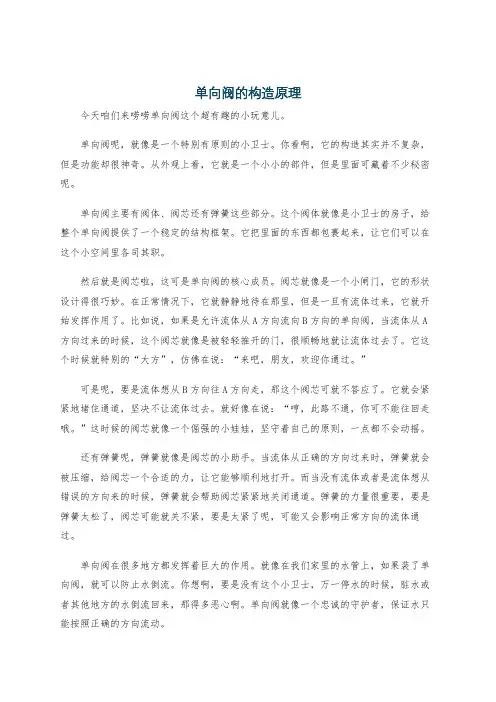

单向阀的构造原理今天咱们来唠唠单向阀这个超有趣的小玩意儿。

单向阀呢，就像是一个特别有原则的小卫士。

你看啊，它的构造其实并不复杂，但是功能却很神奇。

从外观上看，它就是一个小小的部件，但是里面可藏着不少秘密呢。

单向阀主要有阀体、阀芯还有弹簧这些部分。

这个阀体就像是小卫士的房子，给整个单向阀提供了一个稳定的结构框架。

它把里面的东西都包裹起来，让它们可以在这个小空间里各司其职。

然后就是阀芯啦，这可是单向阀的核心成员。

阀芯就像是一个小闸门，它的形状设计得很巧妙。

在正常情况下，它就静静地待在那里，但是一旦有流体过来，它就开始发挥作用了。

比如说，如果是允许流体从A方向流向B方向的单向阀，当流体从A 方向过来的时候，这个阀芯就像是被轻轻推开的门，很顺畅地就让流体过去了。

它这个时候就特别的“大方”，仿佛在说：“来吧，朋友，欢迎你通过。

”可是呢，要是流体想从B方向往A方向走，那这个阀芯可就不答应了。

它就会紧紧地堵住通道，坚决不让流体过去。

就好像在说：“哼，此路不通，你可不能往回走哦。

”这时候的阀芯就像一个倔强的小娃娃，坚守着自己的原则，一点都不会动摇。

还有弹簧呢，弹簧就像是阀芯的小助手。

当流体从正确的方向过来时，弹簧就会被压缩，给阀芯一个合适的力，让它能够顺利地打开。

而当没有流体或者是流体想从错误的方向来的时候，弹簧就会帮助阀芯紧紧地关闭通道。

弹簧的力量很重要，要是弹簧太松了，阀芯可能就关不紧，要是太紧了呢，可能又会影响正常方向的流体通过。

单向阀在很多地方都发挥着巨大的作用。

就像在我们家里的水管上，如果装了单向阀，就可以防止水倒流。

你想啊，要是没有这个小卫士，万一停水的时候，脏水或者其他地方的水倒流回来，那得多恶心啊。

单向阀就像一个忠诚的守护者，保证水只能按照正确的方向流动。

在汽车的发动机里也有单向阀呢。

它可以控制油或者气体的流向，让发动机能够正常运转。

如果单向阀出了问题，发动机可能就会像人生病了一样，出现各种故障。

单向阀原理图1. 什么是单向阀？单向阀又称为非返回阀或逆止阀，是一种只允许流体在一个方向上通过的阀门。

在液压系统中，单向阀常用于控制流体的流向，防止流体逆流。

单向阀通常由阀体、阀芯、弹簧和密封件等部分组成。

2. 单向阀的工作原理单向阀的工作原理基于其内部的阀芯和弹簧结构。

当系统中的压力大于单向阀的开启压力时，阀芯会被压力推动打开，允许流体通过。

而当系统中的压力小于阀芯关闭压力，则阀芯会受到弹簧的作用，将阀门关闭，阻止流体逆流。

3. 单向阀的主要结构单向阀由以下主要部分组成：•阀体：阀体是单向阀的外壳，通常由金属材料制成，具有一定的强度和刚性。

•阀芯：阀芯是单向阀的关键部件，负责控制阀门的开启和关闭。

通常由金属材料制成，具有一定的耐磨、耐腐蚀性能。

•弹簧：弹簧用于提供阀芯的关闭压力，使阀门能够在适当的压力条件下关闭。

弹簧的材质和弹性系数根据实际需要来选择。

•密封件：密封件用于确保阀门的密封性能。

常见的密封件材料有橡胶、聚四氟乙烯等。

4. 单向阀的应用领域单向阀广泛应用于液压系统、蒸汽系统、水处理系统等领域。

具体应用包括：•液压系统中：单向阀用于控制液压泵的进出口，防止在液压系统中发生逆流现象。

•蒸汽系统中：单向阀用于控制蒸汽管道中的流量，防止蒸汽逆流，保证系统的正常工作。

•水处理系统中：单向阀用于控制水流的方向和流量，在给水管道中起到防止水逆流的作用。

5. 单向阀的优点和局限性单向阀具有以下优点：•避免逆流：单向阀能够有效地防止流体的逆流，确保系统的正常运行。

•简单可靠：单向阀的结构相对简单，由于没有复杂的控制系统，因此可靠性较高。

然而，单向阀也存在一些局限性：•压力损失：由于阀门的阻力，单向阀会产生一定的压力损失。

•限制流量：单向阀在阀门开启时只允许流动方向的流体通过，因此会限制流量。

6. 结论单向阀作为一种常见的控制阀门，在液压系统和其他流体控制系统中发挥着重要作用。

通过阀芯和弹簧的协同作用，单向阀能够有效地防止流体逆流。

单向阀的工作原理单向阀，也被称为非回流阀、止回阀或逆止阀，是一种常见的流体控制装置。

它的主要作用是允许流体在一个方向上自由流动，同时阻止流体在相反方向上的流动。

单向阀广泛应用于液压系统、气动系统、供水系统、汽车引擎等领域。

一、单向阀的结构单向阀通常由阀体、阀盖、弹簧、阀芯和密封圈等组成。

1. 阀体和阀盖：阀体是单向阀的主体部分，通常采用金属材料制成，具有良好的耐压性和耐腐蚀性。

阀盖用于固定阀芯和弹簧。

2. 弹簧：弹簧是单向阀中的重要组成部分，它的作用是提供阀芯关闭阀门的力量，并确保阀门在正常工作压力下保持密封。

3. 阀芯：阀芯是单向阀的核心部分，它通过弹簧的作用实现阀门的开启和关闭。

阀芯通常由金属材料制成，具有良好的耐磨性和密封性。

4. 密封圈：密封圈位于阀体和阀芯之间，起到密封作用，防止流体泄漏。

二、单向阀的工作原理单向阀的工作原理基于流体力学和机械原理。

当流体在单向阀的进口侧施加压力时，阀芯被流体推开，流体可以顺畅地通过阀门并流向出口。

而当流体在单向阀的出口侧施加压力时，阀芯会受到压力的作用，被迫关闭阀门，阻止流体的逆流。

具体来说，单向阀的工作过程如下：1. 开启阶段：当流体压力作用在单向阀的进口侧时，压力会推动阀芯向上移动，同时压缩弹簧。

阀芯上升后，流体可以顺畅地通过阀门并流向出口。

2. 关闭阶段：当流体压力作用在单向阀的出口侧时，压力会使阀芯向下移动，弹簧恢复原状。

阀芯下降后，阀门关闭，阻止流体的逆流。

单向阀的工作原理可以通过以下两种类型来实现：1. 弹簧式单向阀：这种类型的单向阀使用弹簧来提供关闭阀门的力量。

当流体压力超过弹簧的压力时，阀芯被推开，阀门开启。

当流体压力减小或消失时，弹簧将阀芯推回原位，阀门关闭。

2. 重力式单向阀：这种类型的单向阀利用重力来实现阀门的开启和关闭。

阀芯上部通常具有较大的开口，当流体压力作用在阀芯上部时，阀门开启。

而当流体压力作用在阀芯下部时，阀门关闭。

三、单向阀的应用领域单向阀广泛应用于各个领域，以下是一些常见的应用领域：1. 液压系统：单向阀用于液压系统中的液压泵、液压缸、液压马达等，确保流体只能在一个方向上流动，防止系统的逆流。

单向阀的工作原理单向阀，也称为止回阀、非回流阀或逆止阀，是一种用于控制流体单向流动的装置。

其主要功能是允许流体在一个方向上自由流动，并在反向流动时阻止流体通过。

工作原理：单向阀的工作原理基于其内部结构和流体力学原理。

它通常由阀体、阀盖、弹簧、阀芯和密封垫等组成。

1. 阀体和阀盖：阀体是单向阀的主要部件，通常为圆柱形或球形，内部有一个小孔或通道。

阀盖用于固定阀体和其他部件。

2. 弹簧：弹簧是单向阀的关键组件，它通过施加恢复力来保持阀芯的位置。

弹簧的弹性使阀芯在正常工作状态下保持关闭。

3. 阀芯：阀芯是单向阀的移动部件，它通常为圆柱形或圆锥形，具有圆形的密封面。

当流体从阀体的一侧流向另一侧时，阀芯会被推开，允许流体通过。

当流体反向流动时，阀芯会被弹簧推回原位，阻止流体通过。

4. 密封垫：密封垫位于阀体和阀盖之间，用于确保单向阀的密封性能。

工作过程：当流体从单向阀的进口流向出口时，流体的压力会推动阀芯打开。

此时，弹簧被压缩，阀芯打开的程度取决于流体的压力。

流体通过阀体内的小孔或通道流向出口，实现单向流动。

当流体反向流动时，即从出口流向进口时，阀芯会被弹簧推回原位，阻止流体通过。

阀芯的密封面与阀体的密封垫接触，形成密封，阻止流体的反向流动。

应用领域：单向阀被广泛应用于各种流体控制系统中，如液压系统、气动系统、供水系统和污水处理系统等。

它们可以用于防止流体倒流、保护设备、调节流量和控制压力。

总结：单向阀通过利用流体力学原理和内部结构的设计，实现了流体在一个方向上的自由流动和在另一个方向上的阻止。

其工作原理简单、可靠，广泛应用于各个领域。

了解单向阀的工作原理有助于我们更好地理解其功能和应用，并在实际工程中正确选择和使用单向阀。

先导式单向阀工作原理一、先导式单向阀的概述先导式单向阀是一种常见的流体控制元件，它主要用于调节流体在管路中的流动方向。

先导式单向阀由阀体、阀芯、弹簧等部分组成，其工作原理基于压力差的作用。

当管路中的压力大于弹簧预设的压力时，阀芯会被推开，使流体可以顺畅地通过管路；反之，当管路中的压力小于弹簧预设的压力时，阀芯会被关闭，使流体无法通过管路。

二、先导式单向阀的结构1. 阀体：先导式单向阀通常由铸铁或不锈钢制成。

其内部空腔中有两个孔道：一个是进口孔道，另一个是出口孔道。

2. 阀芯：阀芯是先导式单向阀的核心部分。

它通常由不锈钢或黄铜制成，并通过弹簧与阀座紧密连接。

当管路中有足够大的压力差时，阀芯会被推开以允许流体通过。

3. 弹簧：弹簧是控制先导式单向阀开启和关闭的关键部分。

弹簧通常由不锈钢制成，并通过调节螺母来控制其预设压力。

三、先导式单向阀的工作原理1. 开启状态当管路中的压力大于阀芯上面的弹簧预设压力时，阀芯会被推开，使流体可以顺畅地通过管路。

此时，进口孔道与出口孔道之间形成一条通路，从而实现了流体在管路中的正向流动。

2. 关闭状态当管路中的压力小于阀芯上面的弹簧预设压力时，阀芯会被关闭，使流体无法通过管路。

此时，进口孔道与出口孔道之间不存在通路，从而实现了流体在管路中的反向流动。

3. 先导式单向阀与普通单向阀的区别与普通单向阀不同，在先导式单向阀中，弹簧不直接作用于阀芯上。

相反，在先导式单向阀中，一个较小的控制孔道位于大型进口孔道旁边。

当管路中有足够大的压力差时，控制孔道会将一部分高压液体引导到弹簧的上方，从而推开阀芯并使流体通过管路。

四、先导式单向阀的应用先导式单向阀广泛应用于各种机械设备中，如液压系统、气动系统、水处理系统等。

其主要作用是控制流体在管路中的正反向流动，并保证管路中的压力稳定。

在实际应用中，先导式单向阀还可以与其他控制元件配合使用，如电磁阀、比例阀等，以实现更加精确的流体控制效果。

液控单向阀的结构和工作原理seek； pursue； go/search/hanker after； crave； court； woo； go/run after液控单向阀的结构和工作原理单向阀、液控单向阀、SV/SL型液控单向阀、叠加式液控单向阀的结构和工作原理单向阀又称止回阀或逆止阀.用于液压系统中防止油流反向流动.单向阀有直通式和直角式两种.如图15、图16所示.SV和SL型液控单向阀都是座式阀,由液压开启,能给出反向流.这种阀用来隔离局部压力回路,即作为在管子破裂时防止负载降落的保护,也可防止负载下爬.这种液控单向阀主要包括阀体1、主阀2、先导阀3、压缩弹簧4和控制活塞5.SV型阀无泄油口——泄漏油内部回油由A口至B口始终可以流动.反方向上则导阀3和主阀2被压缩弹簧4和系统压力保持在阀座上.若X口供给压力油则控制活塞5被推向右.这首先打开导阀3,然后打开主阀2.于是油液先通过导阀,然后通过主导阀.为了保证用控制活塞5能可靠地操纵,需要一定的最低控制压力,如图18.SL型阀带泄油口——泄漏油外部回油在原理上,此阀与SV型有相同的功能.不同之处在于增加了泄油口Y,这就可使控制活5的环形面积与A口隔离.A口来的油压只作用在控制活塞5的面积A4上,从而有效地降低此条件下所需的控制压力,如图19.Z2S型叠加式液控单向阀如图20、21、22、23所示Z2S型单向阀是叠加式液控单向阀.它可用于关闭一个或两个工作油口,无泄漏持续时间长,稳定性好.油液从A到A1或B到B1自由流通,反向则被截止.如果油流通过阀,例如从A到A1,压力油作用在阀芯1上,阀芯则向右运动并推动钢球2离开阀座.单向阀3被控制油打开时,油可从B1到B流通.压力在B1腔卸荷,单向阀3全部开启.为保证两个主单向阀在换向阀中位时能可靠的关闭,阀的A、B口与回油路连接.。

单向阀的工作原理单向阀，也被称为非返回阀或者止回阀，是一种用于控制流体单向流动的装置。

它在液压系统、气动系统以及其他工业应用中起着重要作用。

本文将详细介绍单向阀的工作原理，包括其结构、工作过程和应用。

一、单向阀的结构单向阀通常由阀体、阀座、阀瓣和弹簧组成。

1. 阀体：阀体是单向阀的主体部份，通常由金属材料制成，具有一定的强度和耐腐蚀性。

2. 阀座：阀座是安装在阀体内部的一个环形部件，可以提供密封效果，防止流体的逆流。

3. 阀瓣：阀瓣是单向阀的关键部件，它可以根据流体的压力变化来打开或者关闭阀门，控制流体的流动方向。

4. 弹簧：弹簧用于提供阀瓣的恢复力，保证阀瓣在无压力时能够密切闭合。

二、单向阀的工作过程单向阀的工作过程可以分为两个阶段：开启阶段和关闭阶段。

1. 开启阶段：当流体的压力超过阀门设置的开启压力时，阀瓣会被压力推开，从而打开阀门，使流体可以沿着预定的方向流动。

2. 关闭阶段：当流体的压力低于阀门设置的关闭压力时，弹簧的作用下，阀瓣会被弹回到阀座上，阀门关闭，阻挠流体逆流。

三、单向阀的应用单向阀广泛应用于各种工业领域，以下是几个常见的应用场景：1. 液压系统：单向阀在液压系统中用于控制液压油的流向，防止流体逆流，保证系统的正常运行。

2. 气动系统：单向阀在气动系统中用于控制气体的流动方向，防止气体逆流，确保系统的稳定性和安全性。

3. 汽车发动机：单向阀在汽车发动机中用于控制燃油的流动方向，防止燃油逆流，确保发动机的正常运行。

4. 水处理系统：单向阀在水处理系统中用于控制水的流动方向，防止污水倒流，保护设备和水质的安全。

5. 空调系统：单向阀在空调系统中用于控制制冷剂的流动方向，防止制冷剂逆流，保证空调系统的正常运行。

四、总结单向阀是一种常见的流体控制装置，其工作原理简单而有效。

通过阀瓣的开启和关闭，单向阀可以控制流体的流动方向，防止逆流。

单向阀在液压系统、气动系统以及其他工业应用中起着重要作用。

单向阀的结构与作用单向阀的工作原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单向阀的结构与作用以及单向阀的工作原理一直是工程技术领域中的重要概念。

膜片式单向阀内部结构
膜片式单向阀由阀体、阀盖和膜片组成。

阀体的一端设有中心通孔的接头，另一端则设有螺纹孔与阀体相连接。

阀体腔内放置一片或一片以上的膜片。

阀盖上设有中心通孔，一端为接头，另一端伸入阀体腔内并在其端头处设有一条或多条的通气槽。

当气流压力作用在膜片上时，膜片能实现单向阀的功能。

另外，膜片阀的阀座组件包括座体和磁体。

座体包括阀腔，阀腔内设置有安装台阶，磁体定位在安装台阶上。

座体内还固定设置有压紧件，压紧件设置在磁体远离安装台阶的一端，并对磁体形成轴向限位。

以上信息仅供参考，如需了解更多信息，建议咨询专业工程师或者查阅相关产品手册。

液控单向阀的结构和工作原理液控单向阀（Hydraulic Check Valve）是一种非常常见的阀门，广泛应用于液压系统中。

它的主要功能是控制液体在一个方向上的流动，并在反向流动时阻止液体倒退。

液控单向阀的结构和工作原理可以通过以下几个方面来解释。

结构：液控单向阀由阀体、阀芯和弹簧组成。

阀体通常是金属材料制成，它有一个进口和一个出口。

阀芯是一个圆柱形的零件，在阀体内部移动。

它通常有一个圆锥形的端部和一些孔，以控制液体的流动。

阀芯前部还有一个弹簧，用于产生适当的弹力。

工作原理：液控单向阀的工作原理基于液体的流动和压力的差异。

当液体流向阀体时，阀芯会往前移动，使液体顺利通过阀体并进入出口。

此时，液体流动的状态类似于阀芯和阀体之间没有阻碍。

然而，当液体反向倒流时，阀芯会被液体推回，使阀芯的圆锥端部封堵住阀体的出口。

这样，液体就不能通过阀体，从而实现了单向流动的控制。

当液体反向倒流时，液体的压力将施加在阀芯底部，导致阀芯移动。

此时，液体的压力会与弹簧的弹力相平衡，保持阀芯处于关闭状态。

只有当液压回流的压力超过弹簧的弹力时，阀芯才会被推回，使液体通过阀体进入出口。

总结：液控单向阀通过简单而可靠的机械结构和工作原理，实现了在液压系统中单向流动的控制。

它的结构主要包括阀体、阀芯和弹簧。

液体流向时，阀芯会被液体推动，使液体顺利通过阀体并进入出口。

当液体反向倒流时，阀芯会封堵住阀体的出口，阻止液体的倒退。

弹簧的弹力与液体的压力相平衡，保持阀芯在关闭状态。

液压回流的压力超过弹簧的弹力时，阀芯才会被推回，使液体通过阀体进入出口。

冰箱加液单向阀内部结构我家那台老冰箱最近制冷效果不太好，就像一个上了年纪的老人，有点力不从心了。

我寻思着是不是制冷剂不够了，这时候就不得不提到冰箱加液单向阀这个小玩意儿，别看它小，作用可大着呢。

我请来维修师傅老张，他可是这一片儿有名的家电维修能手。

老张带着他那鼓鼓囊囊的工具包，一进门就被我拉到冰箱前。

我焦急地指着冰箱说：“老张啊，你看我这冰箱，制冷就跟打瞌睡似的，是不是缺制冷剂啦？”老张蹲下身子，仔细查看了一番冰箱底部，然后抬起头对我说：“有可能呢，这加制冷剂得通过加液单向阀，咱得先看看这个阀有没有问题。

”那这个冰箱加液单向阀到底是什么样的构造呢？老张像是看穿了我的疑惑，开始给我解释起来。

他一边从工具包里拿出一个类似的单向阀模型，一边说道：“你看啊，这加液单向阀就像一个忠诚的守门员，只允许制冷剂往一个方向跑。

”这个单向阀主要由阀体、阀芯、弹簧和密封件等部分组成。

老张拿着模型，指着阀体说：“这阀体就好比是这个守门员的身体框架，它可是支撑起整个单向阀的关键部分，要足够坚固才能稳定地工作。

”阀体通常是金属制成的，摸起来凉凉的，质地很坚硬。

接着，老张又轻轻拨动着阀芯说：“这个阀芯呢，就像是守门员的手臂，它负责控制制冷剂的流动方向。

当制冷剂从正确的方向过来时，阀芯就会被顶开，就像守门员张开手臂放行一样；而如果制冷剂想从反方向过来，阀芯就会紧紧堵住通道，绝不让它通过，这就靠后面的弹簧帮忙啦。

”弹簧的力量很巧妙，既不能太大，不然正常方向的制冷剂也过不去；也不能太小，否则就拦不住反向的制冷剂了。

老张还特意把弹簧取出来，让我感受一下它的弹性，我轻轻按了按，心里想着：这小小的弹簧还身负重任呢。

密封件也是不可或缺的一部分，老张形容它就像守门员的手套。

“你想啊，如果守门员的手套破了个洞，那还怎么守住球门呢？”密封件要确保阀芯和阀体之间没有缝隙，防止制冷剂泄漏。

它通常是橡胶或者类似的软质材料制成的，柔软且富有弹性，紧紧地贴合在阀芯和阀体之间。
