MPLS基本介绍

MPLS 目录目录MPLS TE (1)流量工程与MPLS TE (1)MPLS TE的基本概念 (2)MPLS TE的实现 (2)CR-LSP (3)RSVP-TE (4)流量转发 (7)自动带宽调整 (9)CR-LSP备份 (9)快速重路由 (9)DiffServ-Aware TE (10)MPLS LDP over MPLS TE (11)MPLS TE流量工程与MPLS TE1. 流量工程(1) 流量工程的作用网络拥塞是影响骨干网络性能的主要问题。

拥塞的原因可能是网络资源不足，也可能网络资源负载不均衡导致的局部拥塞。

TE（Traffic Engineering，流量工程）解决的是由于负载不均衡导致的拥塞。

流量工程通过实时监控网络的流量和网络单元的负载，动态调整流量管理参数、路由参数和资源约束参数等，使网络运行状态迁移到理想状态，优化网络资源的使用，避免负载不均衡导致的拥塞。

总的来说，流量工程的性能指标包括两个方面：z面向业务的性能指标：增强业务的QoS（Quality of Service，服务质量）性能，例如对分组丢失、时延、吞吐量以及SLA（Service Level Agreement，服务等级协定）的影响。

z面向资源的性能指标：优化资源利用。

带宽是一种重要的资源，对带宽资源进行高效管理是流量工程的一项中心任务。

(2) 流量工程的解决方案现有的IGP协议都是拓扑驱动的，只考虑网络的连接情况，不能灵活反映带宽和流量特性这类动态状况。

解决IGP上述缺点的方法之一是使用重叠模型（Overlay），如IP over ATM、IP over FR等。

重叠模型在网络的物理拓扑结构之上提供了一个虚拟拓扑结构，从而扩展了网络设计的空间，为支持流量与资源控制提供了许多重要功能，可以实现多种流量工程策略。

然而，由于协议之间往往存在很大差异，重叠模型在可扩展性方面存在不足。

为了在大型骨干网络中部署流量工程，必须采用一种可扩展性好、简单的解决方案。

mpls名词解释
MPLS是Multiprotocol Label Switching的缩写，它是一种基于数据包转发的技术，用于在网络中高效地传输数据。

MPLS通过为数据包添加标签（label）来实现数据的快速转发，这些标签在网络中的路由器上进行处理，而不需要对数据包的IP地址进行复杂的查找和分析。

MPLS可以提高网络的传输效率和可靠性，同时也支持不同的网络协议，如IP、以太网等，因此被广泛应用于现代的网络架构中。

从技术角度来看，MPLS通过在数据包头部添加标签，然后在网络中的MPLS路由器上根据这些标签进行转发，从而实现了快速的数据传输。

这种基于标签的转发方式可以提高网络的传输速度和可靠性，同时也支持灵活的流量工程和服务质量控制。

从应用角度来看，MPLS在企业网络、服务提供商网络以及数据中心网络中都得到了广泛的应用。

在企业网络中，MPLS可以用于构建虚拟专用网络（VPN），实现不同办公地点之间的安全连接；在服务提供商网络中，MPLS可以用于提供数据、语音和视频等多种业务的传输服务；在数据中心网络中，MPLS可以用于构建高性能的数据传输和流量管理。

总之，MPLS作为一种高效的数据传输技术，在现代网络中发挥着重要作用，它不仅提高了网络的性能和可靠性，也为各种应用场景提供了灵活的解决方案。

中国联通国内MPLSVPN业务介绍
1.带宽保障：MPLSVPN网络提供的带宽保障是其最重要的特点之一、企业可以根据自身需求选择不同带宽套餐，满足各种业务需求，确保网络的高速传输和数据稳定性。

2.灵活的拓扑结构：MPLSVPN网络支持星型、全网互联等多种拓扑结构，能够适应不同企业的网络组织架构需求。

企业可以根据实际情况设计合适的网络拓扑结构，提高网络资源的利用率和传输效率。

4.安全性和隔离性：MPLSVPN网络提供了高度安全性和隔离性的数据传输。

通过建立虚拟专用网络，实现不同企业或分支机构之间的数据流量隔离，确保数据的安全传输。

5.简化管理和运维：MPLSVPN网络可以统一管理和运维，提供中心化的监控和管理平台。

企业可以通过该平台实时监测网络运行状态、流量使用情况等，快速发现和解决网络故障，提高网络的稳定性和可靠性。

6.灵活的业务扩展：MPLSVPN网络具有良好的可扩展性和灵活性，可以根据企业业务发展的需求进行快速扩容或改造。

无论企业是扩大规模还是调整网络结构，都可以有效满足其业务需求。

中国联通国内MPLSVPN业务广泛应用于各个行业的企业网络中，包括制造业、金融、教育、医疗等。

企业通过采用MPLSVPN网络，可以实现分支机构之间的数据共享、远程办公、异地灾备等功能，提高企业的办公效率和竞争力。

综上所述，中国联通国内MPLSVPN业务是一种高效、安全、可靠的企业网络传输解决方案。

企业通过采用该业务，可以满足不同网络需求，提高网络带宽和数据传输效率，同时确保数据的安全性和可靠性。

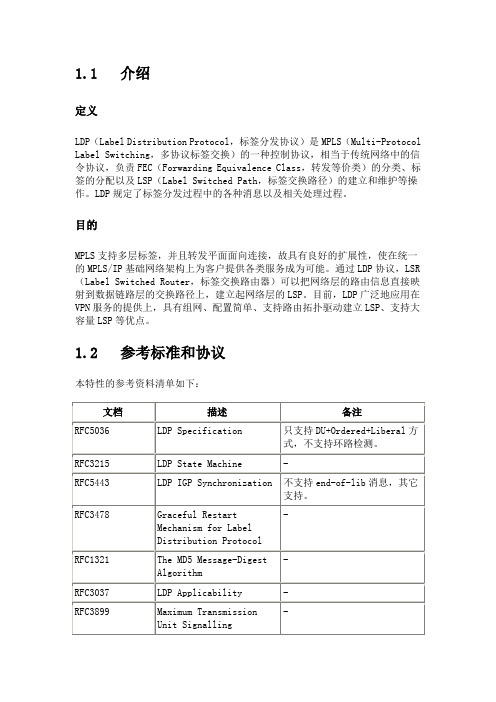

1.1 介绍定义LDP（Label Distribution Protocol，标签分发协议）是MPLS（Multi-Protocol Label Switching，多协议标签交换）的一种控制协议，相当于传统网络中的信令协议，负责FEC（Forwarding Equivalence Class，转发等价类）的分类、标签的分配以及LSP（Label Switched Path，标签交换路径）的建立和维护等操作。

LDP规定了标签分发过程中的各种消息以及相关处理过程。

目的MPLS支持多层标签，并且转发平面面向连接，故具有良好的扩展性，使在统一的MPLS/IP基础网络架构上为客户提供各类服务成为可能。

通过LDP协议，LSR （Label Switched Router，标签交换路由器）可以把网络层的路由信息直接映射到数据链路层的交换路径上，建立起网络层的LSP。

目前，LDP广泛地应用在VPN服务的提供上，具有组网、配置简单、支持路由拓扑驱动建立LSP、支持大容量LSP等优点。

1.2 参考标准和协议本特性的参考资料清单如下：1.3 原理描述• 1.3.1 LDP基本概念• 1.3.2 LDP会话• 1.3.3 标签的发布和管理• 1.3.4 LDP LSP的建立• 1.3.5 LDP-IGP联动• 1.3.6 LDP GR• 1.3.7 LDP FRR• 1.3.8 LDP MTU• 1.3.9 LDP MD5• 1.3.10 LDP为BGP分标签• 1.3.11 LDP over TE• 1.3.12 LDP GTSM• 1.3.13 LDP本远端会话共存• 1.3.14 LDP为所有Peer分标签1.3.1 LDP基本概念MPLS体系有多种标签发布协议，LDP（Label Distribution Protocol）是其中使用较广的一种。

LDP（Label Distribution Protocol）规定了标签分发过程中的各种消息以及相关的处理过程。

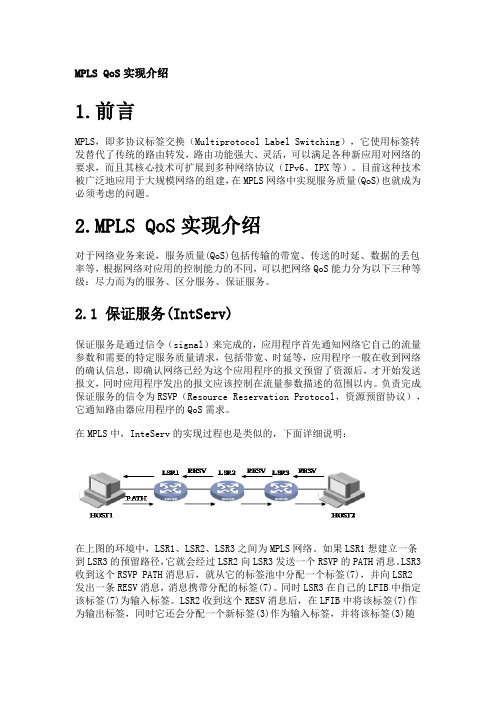

MPLS QoS实现介绍1.前言MPLS，即多协议标签交换（Multiprotocol Label Switching），它使用标签转发替代了传统的路由转发，路由功能强大、灵活，可以满足各种新应用对网络的要求，而且其核心技术可扩展到多种网络协议（IPv6、IPX等）。

目前这种技术被广泛地应用于大规模网络的组建，在MPLS网络中实现服务质量(QoS)也就成为必须考虑的问题。

2.MPLS QoS实现介绍对于网络业务来说，服务质量(QoS)包括传输的带宽、传送的时延、数据的丢包率等，根据网络对应用的控制能力的不同，可以把网络QoS能力分为以下三种等级：尽力而为的服务、区分服务、保证服务。

2.1 保证服务(IntServ)保证服务是通过信令（signal）来完成的，应用程序首先通知网络它自己的流量参数和需要的特定服务质量请求，包括带宽、时延等，应用程序一般在收到网络的确认信息，即确认网络已经为这个应用程序的报文预留了资源后，才开始发送报文，同时应用程序发出的报文应该控制在流量参数描述的范围以内。

负责完成保证服务的信令为RSVP（Resource Reservation Protocol，资源预留协议），它通知路由器应用程序的QoS需求。

在MPLS中，InteServ的实现过程也是类似的，下面详细说明：在上图的环境中，LSR1、LSR2、LSR3之间为MPLS网络。

如果LSR1想建立一条到LSR3的预留路径，它就会经过LSR2向LSR3发送一个RSVP的PATH消息。

LSR3收到这个RSVP PATH消息后，就从它的标签池中分配一个标签(7)，并向LSR2发出一条RESV消息，消息携带分配的标签(7)。

同时LSR3在自己的LFIB中指定该标签(7)为输入标签。

LSR2收到这个RESV消息后，在LFIB中将该标签(7)作为输出标签，同时它还会分配一个新标签(3)作为输入标签，并将该标签(3)随RESV消息发送给LSR1。

多协议标记交换：在新型公网中增强路由功能Juniper网络公司，爱立信公司，1999年概要不论大型ISP还是小型ISP都不断面临着使其网络满足快速成长和客户提出的更高的可靠性和多种业务需求的挑战。

在90年代中期，IP－over－ATM模型为许多ISP提供了实现卓越的性能及流量工程的解决方案。

而且，许多运营商发现将Internet业务作为ATM核心网上所承载的多种业务中的一种进行复用是非常经济的。

最近，Internet业务的不断增长和光纤领域内波分复用（WDM）技术为将多种业务复用到特定线路上提供一种除ATM以外的可选方案。

而且，现在的Internet骨干网路由器同样可以提供ATM交换机具有的更高、更快的带宽。

同样重要的是，多协议标计交换为用于分组的流量工程和多业务功能提供了更为简单的机制，并且能够在可扩展性方面提供更多的优势。

IETF努力地对一些最初在90年代中期被建议的专用多层交换方案标准化，进而形成MPLS标准。

为帮助您进一步了解MPLS的重要性和它在Internet核心网上的影响，这篇白皮书的第一部分将阐述促使开发和发展这些不同方案的原因，着重分析这些不同的方案所共有的一般功能和设计思路－将控制部分与转发部分完全分离并使用标计转发模式。

这部分也将讨论普通技术的发展和IETF工作组制定MPLS的一些情况。

这篇白皮书的下半部分将帮助您理解多层交换技术，着重分析MPLS的技术细节。

它将讨论MPLS工作组的目标及对象，MPLS组成的核心，一些对MPLS的错误概念，MPLS为Internet核心网带来的一些好处，和MPLS的一些典型应用。

这部分将讨论MPLS是怎样为多种业务提供基础，MPLS如何使ISP能够提供传统IP路由技术所不能支持的提供新业务的快速支持。

内容介绍 (3)多层交换在Internet中的发展 (3)基本组件 (3)控制与转发部分的分离 (4)标计交换转发算法 (4)ISP转移到IP－over－ATM模型 (6)多层交换可作为ATM以外的选择 (7)各种多层交换方案的相同之处 (8)各种多层交换方案之间的基本区别 (9)数据驱动的模型 (9)控制驱动的模型 (10)多层交换方案的基本问题 (11)多协议标记交换 (11)需求和对象 (12)对MPLS的常见错误概念 (13)MPLS的承诺 (13)MPLS应用 (15)流量工程 (15)服务等级 (16)虚拟专网 (17)总结 (18)参考 (19)介绍在过去几年中，在ISP们努力与Internet的迅猛发展保持同步的过程中，许多新技术被开发和设计以支持他们的需求。

mpls l2 段长度
MPLS（多协议标签交换）是一种在网络中传输数据的技术，它使用标签来代替传统的IP地址进行数据转发。

在MPLS中，数据包被标记（或者说是打上标签），然后通过网络中的各种节点进行转发。

在MPLS网络中，有两种基本类型的标签交换，MPLS L2（链路层）和MPLS L3（网络层）。

针对你的问题，MPLS L2段的长度通常指的是MPLS L2 VPN（虚拟专用网络）中的标签堆叠长度。

在MPLS L2 VPN中，数据包在传输过程中会被打上多个标签，这些标签的堆叠长度是由网络设备或者协议规范来定义的。

一般来说，MPLS L2段的长度是由协议规范来定义的，不同的规范可能会有不同的要求。

在RFC标准中，MPLS标签的长度通常是20位，其中包括标签值、实验位、S位、TTL（生存时间）等字段。

而在实际网络中，MPLS L2段的长度也会受到网络设备的限制，比如路由器或交换机的硬件能力。

另外，MPLS L2 VPN中的标签堆叠长度也会受到服务提供商的策略和配置的影响。

不同的服务提供商可能会有不同的标签堆叠长
度限制，这也会影响到MPLS L2段的长度。

总的来说，MPLS L2段的长度是一个复杂的问题，受到多种因素的影响，包括协议规范、网络设备能力和服务提供商的策略等。

在实际应用中，需要根据具体的网络环境和需求来确定MPLS L2段的长度。

MPLS_协议协议名称：MPLS协议一、背景介绍MPLS（Multi-Protocol Label Switching，多协议标签交换）是一种基于标签的分组交换技术，可以提高数据传输的速度和效率。

本协议旨在规范MPLS网络的运行和管理，确保网络的稳定性和安全性。

二、协议目的本协议的目的是为了确保MPLS网络的正常运行，保障数据传输的可靠性和安全性。

具体包括以下几个方面的内容：1. 定义MPLS网络的基本架构和组成要素，包括核心路由器、边界路由器、标签交换路径（LSP）等。

2. 规范MPLS标签的使用方式和标签分配机制，确保标签的唯一性和有效性。

3. 确定MPLS网络中各个节点的职责和功能，包括数据包的封装和解封装、标签交换和转发等。

4. 定义MPLS网络中各个节点之间的通信协议和接口要求，确保节点之间的互联互通。

5. 规范MPLS网络的运维管理要求，包括网络监控、故障排除、性能优化等。

三、协议内容1. MPLS网络架构MPLS网络由核心路由器、边界路由器和标签交换路径（LSP）组成。

核心路由器负责转发数据包，边界路由器负责与其他网络相连，LSP是数据包在网络中传输的路径。

2. MPLS标签MPLS标签是在数据包头部添加的一个标识符，用于指示数据包的转发路径。

标签由边界路由器分配，并在整个传输过程中保持不变。

3. MPLS节点功能MPLS节点包括标签交换器、标签解封装器和标签转发器。

标签交换器负责将标签添加到数据包头部，标签解封装器负责将标签从数据包中移除，标签转发器负责根据标签进行数据包的转发。

4. MPLS通信协议和接口要求MPLS网络中各个节点之间的通信使用MPLS协议进行，节点之间的接口需满足以下要求：- 支持MPLS标签的添加和移除。

- 支持标签交换和转发功能。

- 支持数据包的封装和解封装。

5. MPLS网络运维管理要求MPLS网络的运维管理包括网络监控、故障排除和性能优化等方面的内容。

mpls的工作原理
MPLS（多协议标签交换）是一种网络传输技术，其工作原理可以大致分为标签封装、转发以及标签解封装三个步骤。

下面将详细介绍MPLS的工作原理。

1. 标签封装：
当数据从源设备（例如路由器）进入MPLS网络时，MPLS 会为该数据包添加一个特定的标签。

标签是一个短而固定长度的标识符，用于唯一标识该数据包的转发路径。

在标签封装过程中，源设备将原始数据包封装在MPLS报头中，并分配一个对应的标签。

2. 转发：
当标签封装完成后，数据包进入MPLS网络，标签路由器（Label Switching Router，LSR）会根据数据包中的标签来进行转发。

每个LSR都有一个标签交换表（Label Forwarding Table），其中包含了与标签相关的转发信息。

根据标签在LSR的转发表中的条目，LSR将数据包转发到下一个合适的接口，并根据需要修改标签值。

3. 标签解封装：
当数据包到达目的地时，最终的LSR会将数据包的标签解封并将其还原为原始的数据包。

这意味着MPLS在网络中透明地运行，终端设备无需直接识别、支持或了解MPLS。

通过上述步骤，MPLS实现了基于标签的快速转发，提供了更高效且可靠的数据传输。

同时，MPLS还可支持虚拟专用网络
（VPN）、质量服务（QoS）等功能，使网络能够满足不同类型应用的需求。
