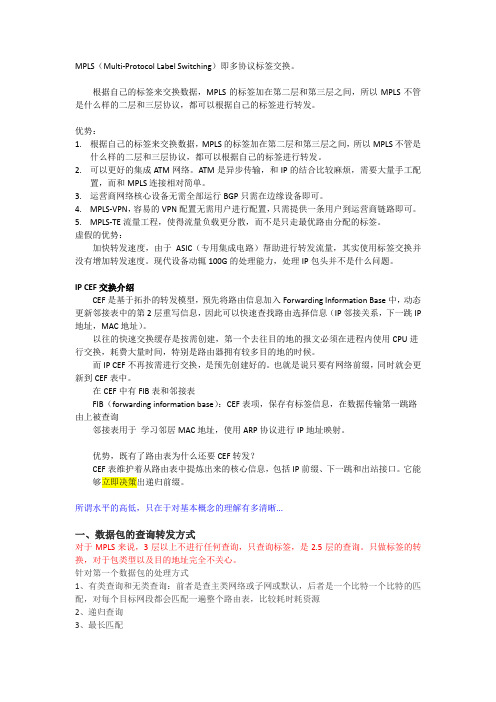

MPLS（Multi-Protocol Label Switching）即多协议标签交换。
根据自己的标签来交换数据，MPLS的标签加在第二层和第三层之间，所以MPLS不管是什么样的二层和三层协议，都可以根据自己的标签进行转发。
优势：1.根据自己的标签来交换数据，MPLS的标签加在第二层和第三层之间，所以MPLS不管是什么样的二层和三层协议，都可以根据自己的标签进行转发。
2.可以更好的集成ATM网络。
ATM是异步传输，和IP的结合比较麻烦，需要大量手工配置，而和MPLS连接相对简单。
3.运营商网络核心设备无需全部运行BGP只需在边缘设备即可。
4.MPLS-VPN，容易的VPN配置无需用户进行配置，只需提供一条用户到运营商链路即可。
5.MPLS-TE流量工程，使得流量负载更分散，而不是只走最优路由分配的标签。
虚假的优势：加快转发速度，由于ASIC（专用集成电路）帮助进行转发流量，其实使用标签交换并没有增加转发速度。
现代设备动辄100G的处理能力，处理IP包头并不是什么问题。
IP CEF交换介绍CEF是基于拓扑的转发模型，预先将路由信息加入Forwarding Information Base中，动态更新邻接表中的第2层重写信息，因此可以快速查找路由选择信息（IP邻接关系，下一跳IP 地址，MAC地址）。
以往的快速交换缓存是按需创建，第一个去往目的地的报文必须在进程内使用CPU进行交换，耗费大量时间，特别是路由器拥有较多目的地的时候。
而IP CEF不再按需进行交换，是预先创建好的。
也就是说只要有网络前缀，同时就会更新到CEF表中。
在CEF中有FIB表和邻接表FIB（forwarding information base）：CEF表项，保存有标签信息，在数据传输第一跳路由上被查询邻接表用于学习邻居MAC地址，使用ARP协议进行IP地址映射。
优势，既有了路由表为什么还要CEF转发？CEF表维护着从路由表中提炼出来的核心信息，包括IP前缀、下一跳和出站接口。
MPLS学习要点记录⼀.MPLS原理简介1. MPLS(Multiprotocol Label Switching)——多协议标签交换Multiprotocol（多协议）是指MPLS 能够承载多种⽹络层协议，MPLS通常处于⽹络模型的⼆层和三层之间。
MPLS⽹络内部只检测MPLS标签，不检测IP头部。
⼆层头部MPLS标签IP头部数据MPLS标签：20bit Lable 3bit Exp 1bit S 8bit TTL20bit⽤作标签（Label），范围0～1048575，0～15为系统使⽤；3个bit的EXP，协议中没有明确规定，⽬前被⽤于QoS；1个bit的S,⽤于标识是否是栈底，S-bit为1标明该标签为栈底；8个bit的TTL，作⽤和IP报⽂头中TTL相同，⽣存周期。
MPLS标签可⽀持多层嵌套，转发⽤外部标签，内部标签⽤于指派业务等2. 标签堆栈外部标签内部标签内部标签IP包头MPLS分组上可以承载⼀系列按照“后进先出”⽅式组织起来的标签，这种数据结构称做标签栈，从栈顶开始处理标签（数据链路层协议头后的第⼀个MPLS头就是栈顶）。
若⼀个分组的标签栈深度为m，则位于栈底的标签为1级标签，位于栈顶的标签为m 级标签。
未打标签的分组可看作标签栈为空（即标签栈深度为零）的分组。
S-bit 通过0或1来标明下⼀个头部为MPLS的头部还是IP头部。
接收MPLS报⽂的路由器只使⽤最外层的标签进⾏转发。
3. MPLS⽹络●LSR：Label Switch Router 标签替换转发数据●LER：Label Edge Router 标签插⼊删除和转发●LSP：Label Switch Path MPLS隧道LER：在LER中，MPLS使⽤了转发等价类(FEC)的概念来将输⼊的数据流映射到⼀条LSP上。
简单地说，FEC就是定义了⼀组沿着同⼀条路径、有相同处理过程的数据包。
这就意味着所有FEC相同的包都可以映射到同⼀个标记中。
mpls学习知识点总结MPLS基本概念1. 转发等价类FEC（Forwarding Equivalence Class，转发等价类）是MPLS中的⼀个重要概念。
MPLS是⼀种分类转发技术，它将具有相同特征（⽬的地相同或具有相同服务等级等）的报⽂归为⼀类，称为FEC。
属于相同FEC的报⽂在MPLS⽹络中将获得完全相同的处理。
⽬前设备只⽀持根据报⽂的⽹络层⽬的地址划分FEC。
2. 标签标签是⼀个长度固定、只具有本地意义的标识符，⽤于唯⼀标识⼀个报⽂所属的FEC。
⼀个标签只能代表⼀个FEC。
图1-1 标签的封装结构如图1-1所⽰，标签封装在链路层报头和⽹络层报头之间的⼀个垫层中。
标签长度为4个字节，由以下四个字段组成：Label：标签值，长度为20bits，⽤来标识⼀个FEC。
Exp：3bits，保留，协议中没有明确规定，通常⽤作服务等级。
S：1bit，MPLS⽀持多重标签。
值为1时表⽰为最底层标签。
TTL：8bits，和IP报⽂中的TTL意义相同，可以⽤来防⽌因环路⽽产⽣的⽆限传播。
3. 标签交换路由器LSR（Label Switching Router，标签交换路由器）是具有标签分发能⼒和标签交换能⼒的设备，是MPLS⽹络中的基本元素。
4. 标签边缘路由器位于MPLS⽹络边缘、连接其他⽹络的LSR称为LER（Label Edge Router，标签边缘路由器）。
5. 标签交换路径属于同⼀个FEC的报⽂在MPLS⽹络中经过的路径称为LSP（Label Switched Path，标签交换路径）。
LSP是从MPLS⽹络的⼊⼝到出⼝的⼀条单向路径。
在⼀条LSP上，沿数据传送的⽅向，相邻的LSR分别称为上游LSR和下游LSR。
如图1-2所⽰，LSR B为LSR A的下游LSR，相应的，LSR A为LSR B的上游LSR。
图1-2 标签交换路径6. 标签转发表与IP⽹络中的FIB（Forwarding Information Base，转发信息表）类似，在MPLS⽹络中，报⽂通过查找标签转发表确定转发路径。
