背栓式干挂石材幕墙施工工法

背栓式干挂石材幕墙施工工法1.前言背栓式干挂石材幕墙施工工法已于～经评审为国家一级工法，该技术至今已经得到广泛旳应用。

2.特点2.0.1具有较高旳承载能力和抗震性能。

2.0.2干挂受力点设立合理，锚固力更大，合用于大规格旳板材锚固。

2.0.3挂件与龙骨连接以便，拆卸维修简便。

2.0.4施工措施简便、质量易保证，可提高施工速度。

3.合用范畴合用于天然石材、人造板材等面板旳幕墙建造。

合用于任何建筑高度，设防烈度6、7、8度旳民用建筑石材幕墙工程。

4.工艺原理该工法后来切式锚栓为核心产品，特殊钻头为辅助设施，以专业龙骨为配套旳石材干挂工艺，后切式锚栓通过与板材旳凸型结合来实现锚固。

5.施工工艺流程及操作要点5.1施工工艺流程测量放线→复查埋件→安装竖向龙骨→安装水平龙骨→防锈防腐解决→安装板材→调节固定→清洗验收。

5.2测量放线采用整体偏差测量和立体控制网放线技术，把构造施工旳控制轴线和控制标高进行复核和调节，对主体构造旳实际尺寸与设计尺寸偏差平均分派到控制网旳基本单元格内，建立一级装修立体控制网。

在石材安装前将一级控制网加密为二级控制网，保证将误差消化，保证立面整体效果。

在每一层将室内标高移至外墙施工面，并进行检查；在石材挂板放线前，应一方面对建筑物外形尺寸进行偏差测量，根据测量成果，拟定出挂板旳基准面；以原则线为基准，按照图纸将分格线放在墙上，并做好标记；然后用ф0.5～ф1.0mm旳钢丝在单面幕墙旳垂直、水平方向拉控制线，水平钢丝每层拉一根（间隔20m设一支点），垂直钢丝应间隔20m拉一根。

5.3安装龙骨焊接或者栓接固定角码与埋件，角码与竖向龙骨之间通过螺栓连接，角码应进行镀锌解决，竖向龙骨为型材（镀锌方管、槽钢、开放式幕墙建议采用铝合金竖向龙骨），螺栓为不锈钢螺栓，待竖向龙骨调节完毕后，紧固螺栓将竖向龙骨固定，然后安装水平龙骨，水平龙骨应固定牢固，位置精确。

所有焊缝应进行防锈、防腐解决。

5.4板材打孔板材进场后应进行检查验收，严禁将有裂缝旳板材用于幕墙上；石材加工采用专业钻孔机进行加工，注意控制成孔位置、深度等指标。

背栓式外墙干挂石材幕墙施工及施工方法和技术措施介绍了背栓式外墙干挂石材幕墙施工以及该工艺在施工过程中的施工方法和技术措施。

石材幕墙：干挂：背栓式哈尔滨长途电信枢纽楼扩建工程，位于南岗区繁华地区中山路一侧，地下2层，地上2重层，建筑物总高度99．7m，建筑面积32556平方米，该楼外墙面均采用干挂花岗岩火烧板饰面，挂石面积约13700平方米。

背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。

背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。

因此它可适用于高层和超高层外墙饰面。

第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。

1、施工准备1.1石材选择石材幕墙使用的材料应符合国家现行产品标准的规定，要求具右耐侯，耐火和抗风化性能。

由于本工程外墙挂石石材用最人，为防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的代号为603的火烧花岗岩石材，厚度为30mm。

1.2外脚手架要求龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全后才允许使用。

2、主要分项工程的施工方法与技术措施2.1施工工序2.2放线定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。

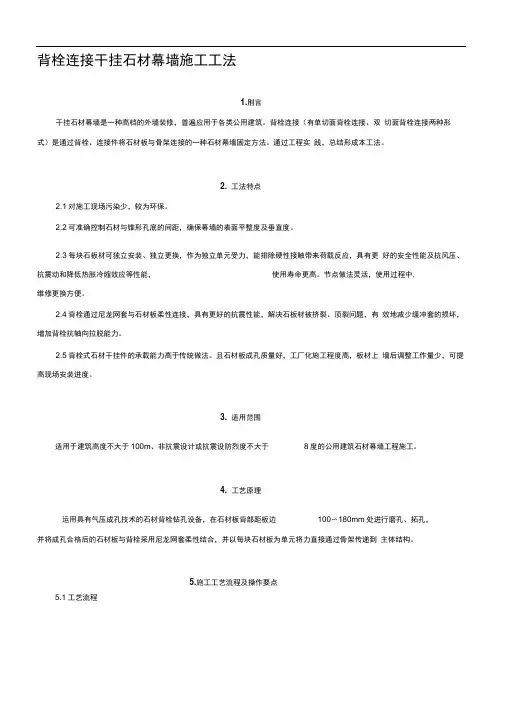

背栓连接干挂石材幕墙施工工法1.刖言干挂石材幕墙是一种高档的外墙装修，普遍应用于各类公用建筑。

背栓连接（有单切面背栓连接、双切面背栓连接两种形式）是通过背栓、连接件将石材板与骨架连接的一种石材幕墙固定方法。

通过工程实践，总结形成本工法。

2. 工法特点2.1对施工现场污染少，较为环保。

2.2可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度及垂直度。

2.3每块石板材可独立安装、独立更换，作为独立单元受力，能排除硬性接触带来荷载反应，具有更好的安全性能及抗风压、抗震动和降低热胀冷缩效应等性能，使用寿命更高。

节点做法灵活，使用过程中,维修更换方便。

2.4背栓通过尼龙网套与石材板柔性连接，具有更好的抗震性能，解决石板材被挤裂、顶裂问题，有效地减少缓冲套的损坏，增加背栓抗轴向拉脱能力。

2.5背栓式石材干挂件的承载能力高于传统做法。

且石材板成孔质量好，工厂化施工程度高，板材上墙后调整工作量少，可提高现场安装进度。

3. 适用范围适用于建筑高度不大于100m、非抗震设计或抗震设防烈度不大于8度的公用建筑石材幕墙工程施工。

4. 工艺原理运用具有气压成孔技术的石材背栓钻孔设备，在石材板背部距板边100〜180mm处进行磨孔、拓孔，并将成孔合格后的石材板与背栓采用尼龙网套柔性结合，并以每块石材板为单元将力直接通过骨架传递到主体结构。

5.施工工艺流程及操作要点5.1工艺流程5.2操作要点521施工前准备：预埋件位置、牢固性检查，当预埋件偏差超出相关要求时，应有合理的预埋件修补和弥补方案，并根据方案进行处理，直至满足要求。

骨架安装前进行石材幕墙的四性一风压变形性能、雨水渗漏性能、空气渗透性能（有热工性能要求时做）、平面内变形性能”试验。

5.2.2测量放线：根据主体结构的基准轴线和水准点进行准确定位，对照幕墙施工图将转角位置、轴线位置、变高截面位进行复核检查，确保放线准确。

测量时应控制分配测量误差，不能使误差积累。

测量放线应在风力不大于4级的情况下进行，并要采取避风措施。

背栓连接干挂石材幕墙施工工法1. 背栓连接干挂石材幕墙的概念和特点背栓连接干挂石材幕墙是一种由背锚、背板、背栓等构成的系统，用于安装石材幕墙砖块和大理石等板材。

该工法最大的优势就是，整个系统的背板装置在混凝土/砌体结构的墙面环节部分，石材幕墙的表面和内部均无金属连接，从而起到了隔热、隔音、隔水的作用。

另外，背栓连接干挂石材幕墙施工出来的幕墙具有以下特点：•平整优美：石材可按室内设计师提供的要求安装到任何平面上，大理石更能体现高贵、美观的特性；•安装简便：背板安装后，石材只需借助背栓尾部的放入式附件迅速悬挂上去，施工过程简便快捷；•价格适中：与钢筋混凝土墙体直接固定的花岗岩幕墙相比，采用背栓系统节约石材总用量较多，因而可以更为有效地降低造价。

2. 背栓连接干挂石材幕墙的施工步骤背栓连接干挂石材幕墙的施工步骤如下：2.1 基层处理•基层表面应净化干净，清除尘土和水渍，净化后的基层表面应贴耐碱性水泥砂浆铺净；•基层表面及水泥砂浆凝固十足后，可根据建筑施工图纸进行竖向、横向定位。

竖向、横向定位应在水平、垂直平面上进行，避免安装出现偏差。

2.2 安装背板•竖向、横向定位后，应根据基层要求选用合适规格的背板和板面排列方式，以保证大面积的设计效果。

背板中心线上应标明固定背钢管的孔洞位置，钢钉点与中心线距离应与背锚长度相等。

•计算出背锚对应的间距后，在背板上作相应的标记，再在标记处打背钉孔。

•按预应力水泥板或抹灰板方向横向放置耐碱性外墙背板，板面之间的缝隙应一致，下部留5 cm可用于连接背锚；•按照规定尺寸进行尺寸校验，尺寸合格后，进行背锚的固定方位标注。

2.3 锤补背板高度•在背板布置完成之后，要对其高度进行精确调整，只有确保每个背钉的高度位置精确，才能确保石材幕墙的平整度和垂直度。

2.4 安装背锚•使用枪钉机将背锚固定到背板上，背锚与背板采用螺栓或锚死法连接，断钉子应在外表即整个系统开裂前马上进行，以保障施工质量。
