移相全桥变换器工作原理

移相全桥变换器的建模与仿真

由于开关电源是一个线性与非线性相结合的综合系统，给系统的动态研究和设计带来很多不便。本文主要是用状态空间平均法来进行建立模型，它是由美国加里福尼亚理工学院的R．D．MiddlebrOOk于1976年提出的。这种方法不仅简化了计算过程，使各种不同结构变换器的解析模型具有了统一的形式，而且操作性更强，工作人员仍可以用波德图(Bode Plot)或者奈奎斯特(Nyquist)定理来对系统进行系统稳定的判定。

1 建模

由于移相全桥变换器可由Buck变换器变化而来，首先根据Buck变换器的原理，采用状态空间平均法，建立Buck变换器的小信号模型。为简单起见，本文简化变换器，使其工作在理想状态，即状态转换是瞬间完成的，在任何时候都只有两种状态存在——导通或关断。选择电感电流iL和电容电压Uc为状态参量，输出电压Uo和输入电流Is为输出参量，Ui为输入参量，D为晶体管占空比。如图l所示。

1)变换器工作在CCM状态下，由图2可知，在0≤t≤DTs时间段内，

2)变换器工作在DCM状态下，由图3可知，在DTs≤t≤Ts时间段内，

二极管的导通占空比为D’=1一D，则基本的状态平均方程组为：

将上面各式代入到(10)式并减去式(11)得扰动方程为

由于变压器存在漏感Lr，使得移相全桥变换器的有效占空比为Deff，它总小于原边占空比D，则有效占空比的计算如下式：

由(16)式可看出，IL、Ui、D的扰动都会使有效占空比Deff发生扰动，而这三种不同的扰动量di、du、dd的表达式分别为

从而得到移相全桥变换器的小信号等效电路模型如图4所示。

根据图4导出移相全桥变换器主电路的传递函数，

2 仿真

本文以一台实验样机的参数为指标，利用MATLAB对系统进行仿真，其参数如下：

3 结论

通过利用奈奎斯特判据先对系统开环进行仿真，如图5(a)所示，在右半平面内无极点，轨迹与实轴大约为0．678处，(0，j0)不在轨迹范围内，所以该系统开环是稳定的。通过加入单位阶跃效应构成闭环系统进行验证，如图5(b)，可以看出系统是渐进稳定的。

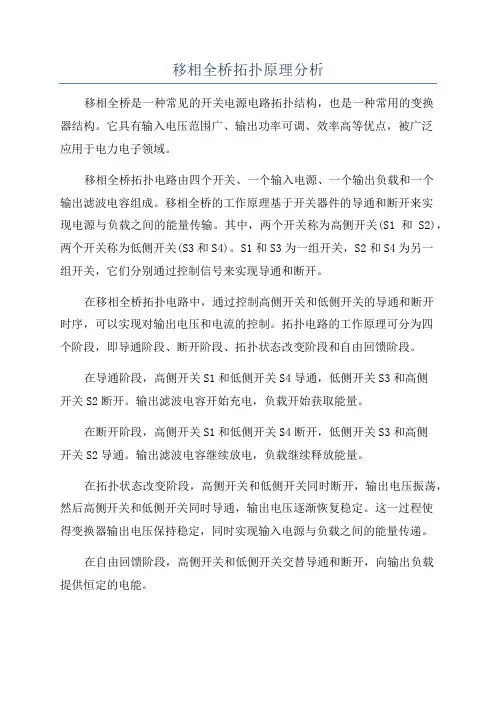

移相全桥拓扑原理分析

移相全桥是一种常见的开关电源电路拓扑结构，也是一种常用的变换器结构。它具有输入电压范围广、输出功率可调、效率高等优点，被广泛应用于电力电子领域。

移相全桥拓扑电路由四个开关、一个输入电源、一个输出负载和一个输出滤波电容组成。移相全桥的工作原理基于开关器件的导通和断开来实现电源与负载之间的能量传输。其中，两个开关称为高侧开关(S1和S2)，两个开关称为低侧开关(S3和S4)。S1和S3为一组开关，S2和S4为另一组开关，它们分别通过控制信号来实现导通和断开。

在移相全桥拓扑电路中，通过控制高侧开关和低侧开关的导通和断开时序，可以实现对输出电压和电流的控制。拓扑电路的工作原理可分为四个阶段，即导通阶段、断开阶段、拓扑状态改变阶段和自由回馈阶段。

在导通阶段，高侧开关S1和低侧开关S4导通，低侧开关S3和高侧开关S2断开。输出滤波电容开始充电，负载开始获取能量。

在断开阶段，高侧开关S1和低侧开关S4断开，低侧开关S3和高侧开关S2导通。输出滤波电容继续放电，负载继续释放能量。

在拓扑状态改变阶段，高侧开关和低侧开关同时断开，输出电压振荡，然后高侧开关和低侧开关同时导通，输出电压逐渐恢复稳定。这一过程使得变换器输出电压保持稳定，同时实现输入电源与负载之间的能量传递。

在自由回馈阶段，高侧开关和低侧开关交替导通和断开，向输出负载提供恒定的电能。 总结来说，移相全桥拓扑电路通过控制开关的导通和断开来实现对输出电压和电流的控制。通过采用PWM技术，可以实现高效率、高精度的功率转换。移相全桥拓扑电路被广泛应用于电力电子领域，例如开关电源、变频器、电动汽车充电器等。

Simulink中移相全桥波形震荡的原因及解决策略

一、引言

在电力电子电路设计和仿真过程中，移相全桥变换器（Phase Shifted Full

Bridge Converter）因其高效率和易于控制而被广泛使用。然而，在实际应用中，特别是使用Simulink进行仿真时，有时会出现输出波形振荡的问题。本文将探讨这一现象产生的原因，并提出相应的解决方案。

二、移相全桥变换器工作原理

移相全桥变换器是一种四开关结构的DC-AC转换器，通过改变各开关管的导通顺序和占空比来调整输出电压。在每个开关周期内，两个上管和两个下管按照一定的顺序交替导通，从而使得电流从电源流到负载并返回，形成一个完整的交流周期。

三、Simulink仿真中的波形振荡问题

1. 积分模块的影响

在Simulink中，积分模块通常采用默认的变步长算法。这种情况下，当模型状态变化剧烈时，可能会导致步长自动减小，进而产生过采样现象，引起波形振荡。为了减少这种影响，可以尝试固定积分步长或选择更适合的求解器设置。

2. 参数不匹配

移相全桥变换器中的电感、电容以及开关器件参数的不匹配可能导致波形振荡。例如，如果电感值过大，那么在开关切换瞬间，电流的变化速度会较慢，容易造成电流断续，从而引发振荡。此外，开关管的开通和关断时间也会影响波形稳定性。

3. 反馈回路设计不合理

反馈回路是控制系统的重要组成部分，它负责维持系统的稳定运行。如果反馈回路的设计不合理，例如增益设置不当或者延迟时间过长，都可能导致系统不稳定，从而出现波形振荡的现象。

4. 控制信号幅值问题

控制信号的幅值过大或过小也可能导致波形振荡。当幅值过大时，可能触发保护机制，如过压或过流保护，这会导致系统突然关闭然后重启，从而引入振荡。相反，如果幅值过小，系统的动态响应可能会变差，导致输出不稳定。

5. 电路元件非线性效应

实际电路中的电阻、电容、电感等元件都有其自身的非线性特性，这些特性在大信号条件下可能变得明显，导致输出波形失真或振荡。

移相全桥原理

移相全桥原理是一种常见的电子电路设计原理，广泛应用于各种电子设备中。它通过合理的电路设计和相位控制，实现了信号的精确移相和合成，为电子设备的正常工作提供了重要支持。下面将详细介绍移相全桥原理的工作原理和应用。

移相全桥原理的核心是利用电容和电感的特性，通过改变电路中的频率和相位来实现信号的移相和合成。在移相全桥电路中，通常包括两个相位移动的全桥电路，通过控制输入信号的频率和相位，可以实现对输出信号的精确控制。

在移相全桥原理中，电容和电感是起到关键作用的元件。电容可以存储电荷并且能够根据电压的变化来改变电流的大小，从而实现对信号的移相。而电感则可以存储能量，并且能够根据电流的变化来改变电压的大小，也可以实现对信号的移相。通过合理地设计电容和电感的参数，并且通过控制输入信号的频率和相位，可以实现对输出信号的精确控制。

移相全桥原理在电子设备中有着广泛的应用。在通信系统中，移相全桥原理可以用于信号的合成和解调，从而实现信号的传输和接收。在功率变换器中，移相全桥原理可以用于控制输出电压和电流的大小，从而实现对电力的精确控制。在医疗设备和科学仪器中，移相全桥原理也有着重要的应用，可以用于实现对信号的精确测量和控制。

总的来说，移相全桥原理是一种重要的电子电路设计原理，通过合理地设计电路和控制输入信号的频率和相位，可以实现对输出信号的精确控制。它在各种电子设备中有着广泛的应用，为这些设备的正常工作提供了重要支持。希望通过本文的介绍，可以更好地理解移相全桥原理的工作原理和应用。
