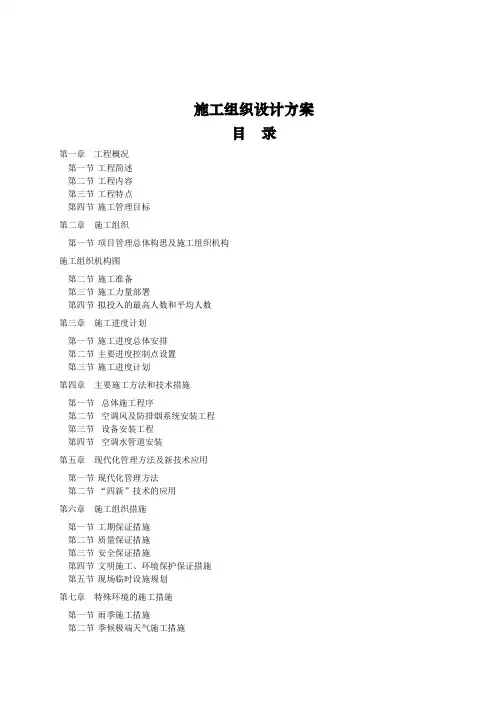

施工组织设计方案目录第一章工程概况第一节工程简述第二节工程内容第三节工程特点第四节施工管理目标第二章施工组织第一节项目管理总体构思及施工组织机构施工组织机构图第二节施工准备第三节施工力量部署第四节拟投入的最高人数和平均人数第三章施工进度计划第一节施工进度总体安排第二节主要进度控制点设置第三节施工进度计划第四章主要施工方法和技术措施第一节总体施工程序第二节空调风及防排烟系统安装工程第三节设备安装工程第四节空调水管道安装第五章现代化管理方法及新技术应用第一节现代化管理方法第二节“四新”技术的应用第六章施工组织措施第一节工期保证措施第二节质量保证措施第三节安全保证措施第四节文明施工、环境保护保证措施第五节现场临时设施规划第七章特殊环境的施工措施第一节雨季施工措施第二节季候极端天气施工措施第三节夜间施工措施第八章施工协调措施第一节施工总体协调第二节与业主的协调第三节与监理关系的协调第四节与设计单位的协调第五节与社会关系的协调第九章交工验收第一节交工验收的主要依据第二节交工验收组织机构第三节交工领导小组的主要任务第四节交工验收步骤第五节交工资料的编制及交付第十章本工程所采用的标准、规范第十一章单位、分部、分项工程划分第十二章工程回访及保修办法附表一拟投入本项目的主要施工设备表附表二拟配备本项目的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表一汽总医院新建医疗大楼建设项目公用安装工程通风空调工程施工组织设计方案施工单位：中油吉林化建工程有限公司2016 年 3 月 10 日第一章工程概况本项目一汽总医院新建医疗大楼建设项目-公用安装工程（通风空调）位于长春市锦程大街以南，东锦路以东，振兴路以西，东风大街以北。
地处严寒地区。
大楼地下2层，地上10层，总建筑面积136280m2，建筑高度44.5m。
属于一类高层民用建筑。
第一节编制说明在技术规范中描述的所有设备应适应本项目现场的下列条件,在技术规范中描述的所有设备应适应本项目现场的下列条件，在选择所提供的设备时，应满足这些条件。
最新住院大楼中央空调安装工程施工组织设计方案一、前言1.工程简介1.1本工程为**市神经精神病医院所需新建住院大楼所需中央空调末端及安装服务，建设单位为**市神经精神病医院，工程地点位于**市长庚路以西，滨湖路以北**市神经精神病医院院内。
本工程大楼地下局部1层，地上12层，建筑高度43.85m，建筑面积16921m2,防火设计建筑分类为高层一类，耐火等级为地上一级，地下一级。
空调设计为舒适性空调，总冷量为1749.8kw,总热量为1399.8kw，空调主机采用两台Q=860Kw/h的地源热泵机组置于地下室空调机房内，系统补水定压来自高位膨胀水箱。
1.2工程范围整个中央空调系统范围内水系统、风系统、防排烟系统相应设备(不含空调主机和水源井)和管道、阀门、管件、部件等材料的采购、安装与调试及相应的质量保修期服务。
1.3各系统简述1.3.1空调水系统大楼空调系统补水来自高位膨胀水箱，管网最高点及门形弯管顶端均设置DN20自动排气阀，最低点设DN25放水阀。
冷冻水系统采用闭式循环系统，供、回水干管设计为水平方向和竖直方向同程式布置。
空调支管与末端设备连接处均安装检修控制阀和不锈钢软接头，进水支管均安装Y型过滤器，回水支管安装电动二通阀控制室内温度。
冷凝水管尽量不拐弯和缩短距离，同时在末端设通气管以便排出通畅，排出点可就近调整，坡度为0.01，有压管坡度为0.003，坡向立管方向。
冷冻水主管每30m装设不锈钢波纹补偿器，具体位置现场定。
空调水系统支架采用木垫式管架。
系统供、回水管管径＜DN100时采用PP-R塑铝稳态管，管径≥DN100时采用无缝钢管，冷凝水管采用U-PVC管。
空调系统保温均采用难燃型B1级福耐斯发泡橡塑保温材料，导热系数λ≤0.033w/(m²k)保温厚度及方法参考设计要求。
1.3.2空调风系统空调风管采用酚醛复合保温风管(不燃A级)，空间小的房间采用卧式暗装风机盘管加新风系统，低速风管；大空间采用超薄型吊顶空调机组，低速风管，气流组织为上送，集中上回。

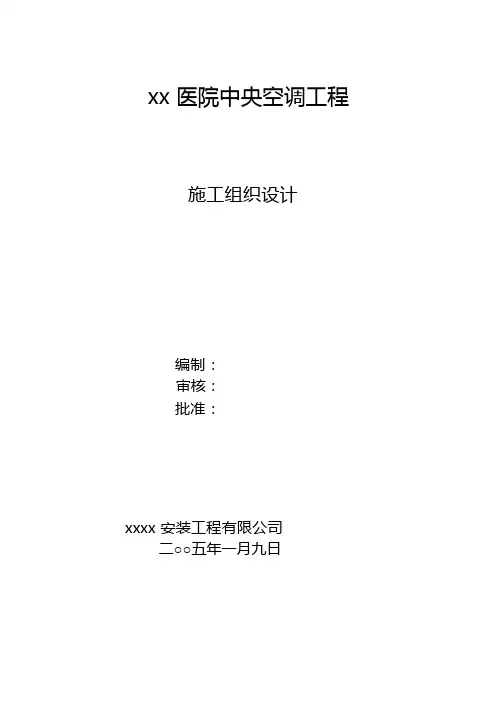

xx 医院中央空调工程施工组织设计编制：审核：批准：xxxx 安装工程有限公司二○○五年一月九日第一章编制依据1 、国家标准及规范a.GBJ302-88 《建筑采暖卫生与煤气工程质量检验与评定标准》b.GBJ242-88 《通风与空调工程质量检验评定标准》c.GBJ242-82 《采暖与卫生工程施工及验收规范》d.GB50243-2002 《通风与空调工程施工质量验收规范》2 、本公司《施工组织设计编制规则》第二章工程概况一、工程概况：1 、本工程为 xxxx 中央空调工程，工程内容包括空调水系统、机房系统安装。
2、施工条件：开工前已完成了施工现场的整理。
同时施工机具需要量、材料设备需要量及进场计划，劳动力需要量计划均已编制完毕且准备就绪。
施工实行现场管理，由施工负责人和技术负责人负责全面管理工程进度和质量控制。
3 、质量目标：本工程安装完成交付使用时，质量达到下述目标：1 ) 合同范围内的全部工程的使用功能均符合设计要求。
2 ) 分项工程质量达到建筑工程质量检验评定标准，合格率达到100% ，工程竣工达到合同规定标准。
第三章工程质量标准工程各分项工程施工质量均达优良标准，系统调试按设计要求一次成功。
第四章各分项工程的施工方案一、空调水系统安装( 一 ) 管道冷热 ( 媒 ) 水系统安装分项工程1 、材料要求1 ) 管材：无弯曲、锈蚀、无飞刺、重皮、凸凹不平现象。
2 ) 管件：无偏扣、乱扣、断线和角度不准确现象。
3 ) 阀门：铸造规矩，无毛刺、丝扣无损伤，直度和角度正确，开关灵活严密。
4 ) 管材、阀门必须具有合格证。
2 、施工准备1 ) 竖管安装：位于管道井内，安装应配合土建施工。
2 ) 干管安装必须在确定准确的楼地面标高后进行。
3 ) 支管安装必须在墙面抹灰后进行。
3 、施工工艺1 ) 工艺流程：安装准备——预制加工——卡架安装——竖管安装——干管安装——支管安装——冲洗——试压——防腐——保温2 ) 安装准备a. 认真熟悉图纸，安装预埋件。

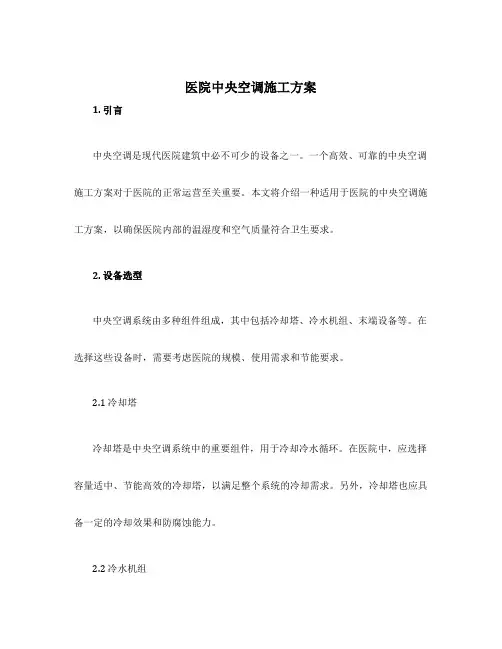

医院中央空调施工方案1. 引言中央空调是现代医院建筑中必不可少的设备之一。
一个高效、可靠的中央空调施工方案对于医院的正常运营至关重要。
本文将介绍一种适用于医院的中央空调施工方案，以确保医院内部的温湿度和空气质量符合卫生要求。
2. 设备选型中央空调系统由多种组件组成，其中包括冷却塔、冷水机组、末端设备等。
在选择这些设备时，需要考虑医院的规模、使用需求和节能要求。
2.1 冷却塔冷却塔是中央空调系统中的重要组件，用于冷却冷水循环。
在医院中，应选择容量适中、节能高效的冷却塔，以满足整个系统的冷却需求。
另外，冷却塔也应具备一定的冷却效果和防腐蚀能力。
2.2 冷水机组冷水机组是中央空调系统的核心设备，用于冷却空气并提供冷水循环。
在医院中，应选择容量适中、稳定可靠的冷水机组，以确保医院内部的温度恒定且空气质量良好。
此外，冷水机组还应具备低噪音、低能耗等特点。
2.3 末端设备末端设备包括风机盘管、新风处理机组等，用于将冷空气送入医院各个区域。
在医院中，末端设备的选择应考虑到各个区域的温度和湿度要求，以及不同区域的通风量需求。
通过合理配置末端设备，可以达到舒适的室内环境。
3. 施工流程中央空调施工需要经过一系列的流程，包括设计、采购、施工、调试等步骤。
下面将详细介绍每个步骤的内容。
3.1 设计中央空调施工方案的设计是整个施工流程的关键步骤。
在设计阶段，需要派出专业的设计团队，根据医院的需求和实际情况进行布局设计、管道设计、电气设计等。
设计方案应考虑到安全性、可靠性、节能性等方面的要求。
3.2 采购根据设计方案确定所需的设备和材料清单，并进行采购。
在选择供应商时，应考虑到产品质量、售后服务等方面的因素。
同时，为了保证施工的连续性，采购工作需要提前进行，确保所需设备和材料的及时供应。
3.3 施工施工阶段是中央空调系统安装的核心环节。
施工过程中需要按照设计方案进行设备安装、管道连接、电气布线等工作。
施工人员应具备相关技能和经验，严格按照施工标准和工艺要求进行操作，保证施工质量和工期进度。
一、施工组织设计1、各分局部项工程的施工方法〔一〕、通风空调风系统安装：1、施工条件：(1)管道的密闭套管在土建模板封闭前进行安装。
(2)管道安装在结构完成后墙面未装修前进行进行,有明确的标高线。
2.工艺流程：施工预备→风管及部件制作→风管及部件安装→风管漏光、漏风检查→管道防腐→单机试运转→系统联合试运转调试。
3、风管及部件制作：①、风管及部件选用的材料符合设计和标准要求。
②、风管及部件的几何尺寸，外瞧质量符合设计和标准要求。
③、风管及部件法兰的规格、型号符合设计和标准要求，且风管法兰具有互换性。
④、风管及法兰的防腐符合设计和标准要求。
4.风管及部件的安装：①、支、吊架的安装间距，要符合标准要求。
固定要垂直、牢固，以保证施工质量和美瞧的要求。
②、风管及部件安装过程中不得有使风管及部件发生变形或使风管截面减少的操作行为。
③、风管法兰的垫料厚度宜为3-5mm。
④、管道的安装，按自下而上、先里后外、先大后小的原那么，按设计及标准的要求进行。
保证横平竖直。
⑤、管道穿墙、过楼板处，应加套管，管道连接件及接口部位不应置于套管内。
穿墙套管长度不得小于墙厚。
套管与管道的间隙，应采纳不燃材料填塞密实。
⑥、对所安装完毕的放开管口需进行临时封堵，以防建筑垃圾、砂浆等灌进。
4.1角钢法兰镀锌风管制作安装(1)风管制作a、所使用板材、型钢材料具有出厂合格证书或质量鉴定文件。
镀锌薄钢板外表不得有裂纹、结疤水印等缺陷，应有镀锌层结晶花纹。
b、制作风管及配件的钢板厚度应符合施工验收标准规定。
c、为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求。
d、镀锌钢板在制作过程中，应采取措施使镀锌层不受破坏；展开下料时，方法要正确，尺寸要正确，咬口拼接时咬口连接类型应符合标准规定，要依据板厚、咬口开线和加工方法不同，正确留出规定的咬口余量和法兰翻边余量；风管接缝应交错设置，矩形风管的纵向闭合缝应设在边角上，以增加强度。
宿州市中医院住院大楼中央空调工程施工组织设计编制人：王猛审核人：郝敬印2012年2月2日施工组织设计1、项目概况1、宿州中医院本项目北临和平路，本工程为宿州市中医院住院大楼，地下一层地上十三层，地下面积993m^2，地上面积12150m^2。
其中：一层为门厅及药房等，二层为检查诊疗，三层为ICU及供应室，四层为手术室，五层至十二层为病房，十三层为行政房及会议室。
2、施工组织整体部署一、为保证该项目顺利，本工程在项目地专门成立项目经理部，实行项目经理责任制，由项目经理负责整个工程的施工治理（工程进度、工程质量、施工安全、组织协调、劳力调配）。
公司本部针对工程也会专门组织成立技术小组，以应对施工过程中遇到的问题。
另本公司为专门选派项目技术总负责全面负责技术治理，并独立行使质量操纵权，不定期进行检查抽查。
项目副经理负责现场施工与治理。
二、施工力量部署施工队伍从我公司的各施工班组重抽取技术硬、业绩突出、能打硬仗的作业队伍进行施工，施工人员选用有国家相关专业技术人员和参加过日立中央空调项目施工的人员，按专业组成施工组，以发挥各自技术特长。
专业分为：空调组、电气组和调试组。
空调组负责室内、外机安装及管线连接。
电气组负责室内、外机操纵连接，室外内外机电源线压线、遥控器安装及配合调试。
调试组负责设备调试、运行。
施工班组分标段、分区开展施工。
劳动力打算配备情况：三、组织预备：确定劳动组织，下达施工任务，做到心中有底。
编制安装工程进度表和施工过程中的劳动力动态表。
层层落实技术交底工作，并做好安全、文明施工教育工作。
做出交叉配合施工的安排，要紧有两方面内容：一是安装与土建之间的交叉配合，另一是安装各专业工程施工之间的交叉配合。
方法是依照安装工程进展表，参考土建施工进度表，结合工程具体特点，提出实行交叉配合施工的项目和时刻。
设专职人员负责各方面的协调工作（包括与业主、监理及各专业单位之间的联系）。
五、施工部署为了加强现场治理，有打算地组织施工，现场建立安装项目治理组，同时建立质量保证体系和安全保证体系，使安装工程按期、保质地完成。

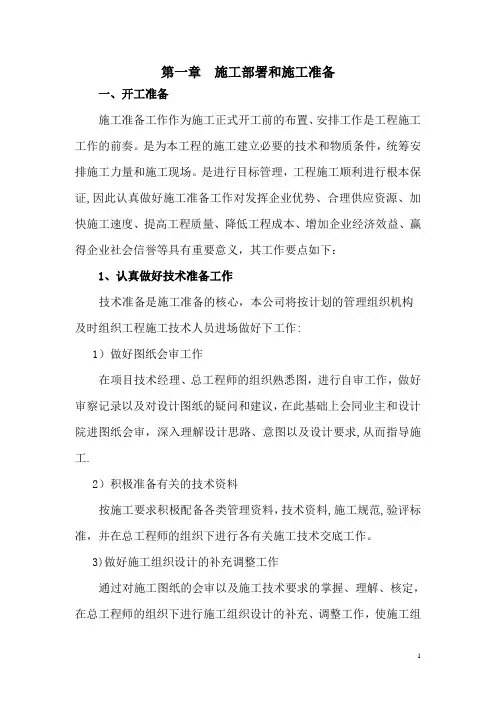

第一章施工部署和施工准备一、开工准备施工准备工作作为施工正式开工前的布置、安排工作是工程施工工作的前奏。
是为本工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现场。
是进行目标管理，工程施工顺利进行根本保证,因此认真做好施工准备工作对发挥企业优势、合理供应资源、加快施工速度、提高工程质量、降低工程成本、增加企业经济效益、赢得企业社会信誉等具有重要意义，其工作要点如下：1、认真做好技术准备工作技术准备是施工准备的核心，本公司将按计划的管理组织机构及时组织工程施工技术人员进场做好下工作:1）做好图纸会审工作在项目技术经理、总工程师的组织熟悉图，进行自审工作，做好审察记录以及对设计图纸的疑问和建议，在此基础上会同业主和设计院进图纸会审，深入理解设计思路、意图以及设计要求,从而指导施工.2）积极准备有关的技术资料按施工要求积极配备各类管理资料，技术资料,施工规范,验评标准，并在总工程师的组织下进行各有关施工技术交底工作。
3)做好施工组织设计的补充调整工作通过对施工图纸的会审以及施工技术要求的掌握、理解、核定，在总工程师的组织下进行施工组织设计的补充、调整工作，使施工组织设计更切合实际地发挥指导作用.4）及时准确地编制好施工图预算和施工预算按照施工图及补充图纸及时编制出施工图预算，报送业主。
在项目生产经理组织下按施工要求及时编制出施工预算，和工料分析，它是项目部编制各项成本支出、考核用工、签发任务单、限额用料的依据。
5）建全技术管理的各级制度施工中的技术管理是施工管理的重要组成部分,及时编制出可行的各种施工方案，并做好对各级技术人员及施工班组的技术交底工作。
制订规范的工作职责和工作制度，使技术管理条理化、专业化。
2、做好物资准备工作在项目供应经理的组织下，积极组织物资供应，按使用要求做好现场材料贮存，保管工作，对钢材料库、五金材料设备贮存、危险品仓库等按要求进行搭设,并做好标准化管理，配备必要的消防器材,制订保管、守卫及领用手续制度，物资准备工作程序如下：根据材料供应计划分批组织进场，按规定地点储放，并做好遮盖保护，同时对各种进场材料进行抽检试验，对不合格品坚决退货。

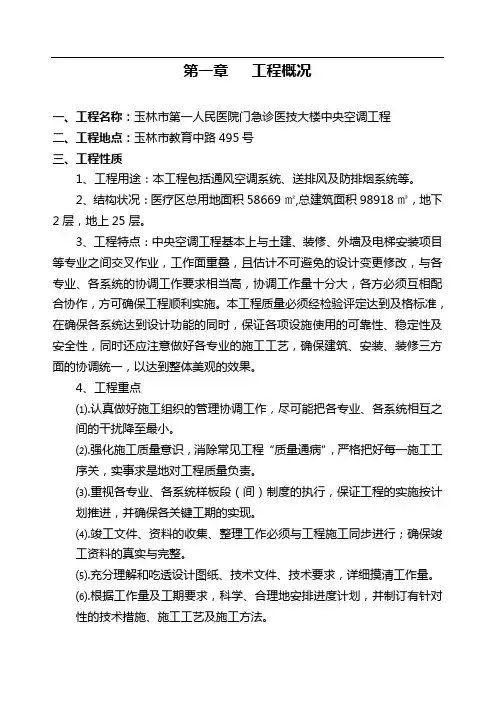

第一章工程概况一、工程名称：玉林市第一人民医院门急诊医技大楼中央空调工程二、工程地点：玉林市教育中路495号三、工程性质1、工程用途：本工程包括通风空调系统、送排风及防排烟系统等。
2、结构状况：医疗区总用地面积58669㎡,总建筑面积98918㎡，地下2层，地上25层。
3、工程特点：中央空调工程基本上与土建、装修、外墙及电梯安装项目等专业之间交叉作业，工作面重叠，且估计不可避免的设计变更修改，与各专业、各系统的协调工作要求相当高，协调工作量十分大，各方必须互相配合协作，方可确保工程顺利实施。
本工程质量必须经检验评定达到及格标准，在确保各系统达到设计功能的同时，保证各项设施使用的可靠性、稳定性及安全性，同时还应注意做好各专业的施工工艺，确保建筑、安装、装修三方面的协调统一，以达到整体美观的效果。
4、工程重点⑴.认真做好施工组织的管理协调工作，尽可能把各专业、各系统相互之间的干扰降至最小。
⑵.强化施工质量意识，消除常见工程“质量通病”，严格把好每一施工工序关，实事求是地对工程质量负责。
⑶.重视各专业、各系统样板段（间）制度的执行，保证工程的实施按计划推进，并确保各关键工期的实现。
⑷.竣工文件、资料的收集、整理工作必须与工程施工同步进行；确保竣工资料的真实与完整。
⑸.充分理解和吃透设计图纸、技术文件、技术要求，详细摸清工作量。
⑹.根据工作量及工期要求，科学、合理地安排进度计划，并制订有针对性的技术措施、施工工艺及施工方法。
四、工程主要内容包括风机盘管、空调风柜、冷水机组、风机、风管、水管及保温等安装。
五、工程总工期本工程按招标文件要求总工期为个日历天，计划于2013年5月15日进场，2013年月日竣工验收。
第二章施工部署一、施工组织与现场管理方法本工程采用项目法施工管理模式组织施工，由项目经理组建项目小组，处理现场日常一切事务。
项目经理对外代表公司与工程有关的各方进行业务联系，直接处理施工中各方面的问题；对内指挥协调各专业工种的施工，全面负责工程的生产、技术、质量、安全和行政管理以及职工的思想政治工作。

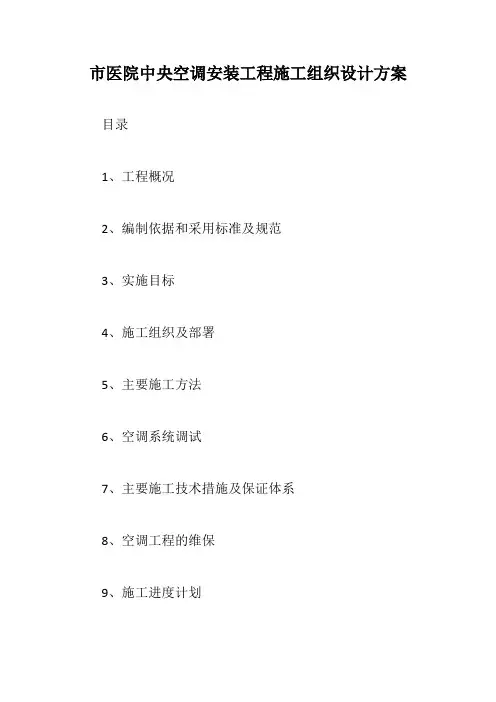

市医院中央空调安装工程施工组织设计方案目录1、工程概况2、编制依据和采用标准及规范3、实施目标4、施工组织及部署5、主要施工方法6、空调系统调试7、主要施工技术措施及保证体系8、空调工程的维保9、施工进度计划10、劳动力计划图表11、主要施工机具及仪器计划表12、现场平面布置图13、售后服务承诺及技术培训第一章工程概况一、工程概况(一)基本情况本工程位于**市**路，建筑面积约10000平方米，地上8层，地下一层，建筑高度30米。
本施工组织设计内容为该大楼的空调系统、通风系统和防排烟系统。
(二)空调系统设计参数夏季空调室外计算参数:干球温度35.2℃温球温度28.2℃夏季通风室外计算相对温度:63%冬季空调室外计算参数:干球温度-5℃冬季室外计算相对湿度:76%本工程选用的冬、夏季室内设计参数如下表。
(三)系统概述1.冷热源方式选用开利直燃型溴化锂吸收式主机集中供冷、热源。
2.空调及采暖负荷:设计日冷负荷1400KW，冬季空调热负荷810KW，卫生热水290KW。
(四)通风及防排烟系统主要为地下室通风、排风系统以及电梯前室加压送风系统。
火灾时，消防控制中心指令打开或手动打开着火层及其上下层常闭风口，输出动作电信号，同时打开所有的加压送风机。
二、施工要点与重点该分项工程的要点如下:1.主机的就位及安装2.水泵的安装3.冷却塔的安装4.支吊架制作安装5.风管制作6.风管系统安装7.管井内空调水立管施工8.空调水系统水压试验、冲洗、防腐及保温9.风机盘管、新风机、空调机组等空调设备安装10.自控系统安装11.单机试运转、设备试运转及联合调试12.空调系统保养第二章编制依据和采用标准及规范一、编制依据1.**水利委员会**医院空调工程招标文件。
2.水利委员会**勘测规划设计研究院的**医院及血防监测中心还建工程图纸。
3.本单位《项目法管理实施细则》。
4.我公司对该工程优化设计方案。
二、采用标准及规范:GB50243-2002 《通风与空调工程施工及验收规范》GB50242-2002 《采暖与卫生工程施工及验收规范》GBJ50274-98 《制冷设备、空气分离设备安装工程施工及验收规范》GBJ50275-98 《压缩机、风机、泵安装工程施工及验收规范》GB50302-2002 《建筑安装采暖卫生与煤气工程质量评定标准》GB50304-2002 《通风与空调质量评定标准》GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工验收规范》GB50231-98 《机械设备安装工程施工及验收通用规范》第三章实施目标充分发挥我单位在人员、机具，管理等方面的优势，科学组织、从严管理、精心施工，确保实现下列目标:一、质量目标:一次性交验合格率100%，本分部工程优良。
xx医院中央空调工程施工组织设计编制：审核：批准：xxxx安装工程有限公司二○○五年一月九日第一章编制依据1、国家标准及规范a.GBJ302-88《建筑采暖卫生与煤气工程质量检验与评定标准》b.GBJ242-88《通风与空调工程质量检验评定标准》c.GBJ242-82《采暖与卫生工程施工及验收规范》d.GB50243-2002《通风与空调工程施工质量验收规范》2、本公司《施工组织设计编制规则》第二章工程概况一、工程概况：1、本工程为xxxx中央空调工程，工程内容包括空调水系统、机房系统安装。
2、施工条件：开工前已完成了施工现场的整理。
同时施工机具需要量、材料设备需要量及进场计划，劳动力需要量计划均已编制完毕且准备就绪。
施工实行现场管理，由施工负责人和技术负责人负责全面管理工程进度和质量控制。
3、质量目标：本工程安装完成交付使用时，质量达到下述目标：1）合同范围内的全部工程的使用功能均符合设计要求。
2）分项工程质量达到建筑工程质量检验评定标准，合格率达到100%，工程竣工达到合同规定标准。
第三章工程质量标准工程各分项工程施工质量均达优良标准，系统调试按设计要求一次成功。
第四章各分项工程的施工方案一、空调水系统安装（一）管道冷热（媒）水系统安装分项工程1、材料要求1）管材：无弯曲、锈蚀、无飞刺、重皮、凸凹不平现象。
2）管件：无偏扣、乱扣、断线和角度不准确现象。
3）阀门：铸造规矩，无毛刺、丝扣无损伤，直度和角度正确，开关灵活严密。
4）管材、阀门必须具有合格证。
2、施工准备1）竖管安装：位于管道井内，安装应配合土建施工。
2）干管安装必须在确定准确的楼地面标高后进行。
3）支管安装必须在墙面抹灰后进行。
3、施工工艺1）工艺流程：安装准备——预制加工——卡架安装——竖管安装——干管安装——支管安装——冲洗——试压——防腐——保温2）安装准备a.认真熟悉图纸，安装预埋件。
b.按设计图纸画出管路的位置、管径、变径、预留口坡向、卡回位置等施工草图，包括干管起点，末端和转弯、节点、预留口、坐标位置等。
3）坚管安装按设计要求或规定间距，安装支架，竖管从下向上安装。
竖管的连接方式：采用焊接，接头形式应符合焊接工艺操作规程。
焊接设备：BX-300交流电焊机，按《作业指导书》规定进行焊接。
焊工必须具有上岗证，无证人员不准焊接。
焊接的外观质量检查和验证标准见GBJ242-82《采暖与卫生工程施工及验收规范》第九章管道焊接第二节碳素钢管管道焊接表9.2.6.1、表9.2.12之规定。
4）干管安装干管敷设在各层走廊内，干管之间、干管与竖管之间连接采用焊接，焊接按作业指导书进行，焊缝外观质量要求同竖管安装质量要求。
管道与支架接触处设垫木，使垫木与管道之间结合紧密。
5）支管安装a.检查风机盘管位置及干管预留口位置是否正确，量出支管尺寸。
b.配支管按量出支管的尺寸，然后断管、套丝、调直。
c.用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸，合格后转入下道工序。
6）阀门安装按图纸要求，阀门、规格、型号、数量及安装位置应符合图纸要求。
7）试压冲洗a.系统试压：在各分管道与系统主、干管全部连接后，对整个系统的管道进行系统的试压。
试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。
压力试验升至试验压力后稳压10min，压力下降不得大于0.02MPa，再将系统压力降至工作压力，外观检查无渗漏为合格。
b.冲洗：采用工作压力的2/3倍水压进行冲洗，每次25分钟，冲洗两次。
4、应注意的质量问题1）竖管不垂直：主要原因是竖管尺寸不准，推接竖管造成的。
2）麻头清理不净：原因是操作人员未及时清理造成。
3）管道坡度不均匀：主要是管架没有拉线找平、找正。
（二）管道与设备的防腐与绝热Ⅰ、管道及设备的防腐分项工程1、材料要求：防锈漆、油漆等应有出厂合格证。
2、作业：要求施工环境温度≥5οC且通风良好，无煤烟、灰尘及水汽等。
气温＜5οC要采取冬季施工措施。
3、操作工艺1）管道、设备及容器清理除锈用钢丝刷将管道、设备及容器表面的浮锈除去，然后用砂纸磨光，最后用棉丝将其擦净。
2）管道设备及容器防腐刷油a.明装管道、设备及容器必须先刷一道防锈漆，待交工前再刷两道面漆。
b.暗装管道、设备及容器刷两道防锈漆，第二道防锈漆必须待第一遍漆干透后再刷，且防锈漆稠度要适宜。
c.防腐涂漆方法：采用手工涂刷，应分层涂刷，每层往复进行纵横交错，并保持涂层均匀，不得漏涂或流坠。
4、质量要求：管道、箱类、金属支架的涂漆应符合如下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流坠及污染现象。
Ⅱ、管道与设备的绝热分项工程1、材料要求：保温材料的性能、规格应符合设计要求，并具有合格证。
2、作业条件管道及设备的保温应在水压试验合格后方可进行。
如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后，再将接口处保温。
3、操作工艺(按设计要求做法不同，施工方法稍有不同）1）管道保温一般按绝热层——防潮层——保护层的顺序施工。
2)绝热层施工方法：直管段立管应自下而上进行，水平管应从一侧或弯头的直管段处顺序进行。
半硬质及软质绝热制口的绝热层可采用14# -16#镀锌铁丝捆扎（若为铝箔离心玻璃棉，则不需捆扎）。
凡穿过建筑物保温管道上的阀门、法兰及其他可拆卸部件保温两侧应留出螺栓长度加25mm的空隙，阀门、法兰部件应单独进行保温。
管道上的温度计插座应高出保温层厚度。
3)防潮层施工方法垂直管应自下而上，水平管应按从低点向高点的顺序进行，环向搭缝口应朝向底端，用卷材做防潮层，可用螺旋形缠绕的方式牢固粘贴在隔热层上，开头处应缠二圈后再呈螺旋形缠绕，搭接宽度宜为30-50mm。
4)保护层施工方法缠裹方法同防潮层，应缠裹严密，搭接宽度一致，无松脱、翻边、皱折和鼓包，表面应平整。
5)玻璃丝布刷防火涂料，油刷上蘸的涂料不宜太多，涂抹应均匀，金属保护层宜采用镀锌薄钢板。
4、质量标准1)保温层表面平整，做法正确，搭茬合理，封口严密，无空鼓及松动，两个相邻管套的纵缝应错开，横向接缝应握紧对严，包扎牢固、平稳。
2)防潮层应紧密牢固地粘贴在绝热层上，搭接缝口朝向底端。
3)玻璃丝布保护层应松紧适度，搭接宽度均匀，平整美观。
4)薄金属板保护层应搭接顺水，宽度均匀一致，接口平整，固定牢固、外形美观。
5)应注意的质量问题：镀锌铁丝结头松脱；管道穿楼板墙处结露；玻璃丝布、塑料布结头松落；防火涂料漏刷。
（三）风机盘管安装工程Ⅰ、风机盘管安装分项工程1、材料要求1）设备与辅材（过滤器、阀门、金属或非金属软管等）均应有合格证或质保书，设备应有产品使用说明书。
2）设备安装前应进行开箱检查，开箱检查由建设、监理、施工单位的代表共同参加。
2、施工工艺工艺流程施工准备——电机检查试转——风机盘管水压试验——吊架制安——风机盘管安装——连接配管1）风机盘管在安装前应逐台进行通电试检查，机械部分不得磨擦，电气部分不得露电。
2）风机盘管安装前应逐台进行水压试验，试验压力为工作压力的1.5倍，定压后观察2-3min，不渗不漏为合格。
3）风机盘管应用双螺母紧固找平。
吊丝安装应牢固，位置符合设计要求。
4）凝结水管坡度必须符合排水要求。
5）风机盘管与其连接水管连接安装必须严密符合规范要求。
6）风机盘管和管道连接后未经冲洗排污，不得投入运行以防堵塞。
7）风机盘管运行前应清理托水盘内杂物，保证凝结水畅通。
3、质量标准1）风机盘管安装必须平稳牢固。
2）风机盘管与进出水管的连接严禁渗漏，凝结水管的坡度必须符合排水要求，与进出水管的连接必须严密。
二、制冷附属设备安装1、设备材料要求⑴制冷附属设备及其辅材均应有产品合格证、制冷设备应有设备装箱清单说明书。
⑵设备进厂后，需进行开箱检查验收。
a.设备型号、规格以及全部零件、部件、附属材料和专用工具应与设备装箱清单说明书相符。
b.设备主体和零部件等表面应无缺损和锈蚀情况。
c.设备开箱后应采取保护措施，不宜过早或任意拆除，以免设备受损。
2、施工操作规定⑴安装条件：砼基础达到养护强度，表面平整、位置、尺寸、标高、预留孔洞及预埋件等符合设计要求。
⑵制冷设备的搬运和吊装a.安装前放置设备应用衬垫将设备垫妥。
b.吊运前应核对设备重量，吊运捆扎应稳固，主要承力点应高于设备重心。
c.吊装具有公共底座的机组，其受力点不得使机组底座产生扭曲和变形。
d.吊索的转折处与设备接触部位，应采用软质材料作衬垫。
e.管道阀门和仪表的安装：管道阀门和仪表的安装严格按图纸进行;阀门种类、规格、型号必须符合规范及设计要求;阀门水压试验合格后方可使用;压力表安装：压力表应垂直安装，应有存水弯，压力表与存水弯之间加旋道塞;温度计安装：安装时温度计标尺应朝向便于观察的地方。
（二）制冷机组安装1、制冷机组及附属设备均应具有产品样本、合格证书。
2、制冷机组就位：选好运输路线，用千斤顶、滚杠、枕木、倒链、卷扬机等工具，将机组运至基础，使设备前中心线与基础中心线吻合，偏差不大于20mm，设备纵向中心线与基础纵向中心线吻合，偏差不大于±20mm，设备运输中心应注意滚杠及枕木的搬运滚动中别出现挤手、砸脚现象。
3、设备找平，将600mm水平尺放在前侧机体底板上，检查横向水平度，使横向倾斜度不大于5mm，否则应用垫铁找正。
然后将水平尺放在机体侧面底板上，检查纵向水平度，使纵向倾斜度不大于10m。
4、水泵安装⑴水泵就位：用人工或滑轮，将水泵就位在基础上，与基础相吻合，并用水平尺在底座水平加工面上利用垫铁调解找平，泵底座不应有明显的偏斜。
⑵找平找正后，进行混凝土灌注，要振捣密实。
⑶联轴器找正：泵与电机轴同心度，水平度及联轴节端面间隙，应符合随机文件规定。
⑷水泵试运转：先单独试转电机，转动无异常，方向正确；泵启动前先关闭出口阀门，起动电机，达到正常运转速度时，逐步打开出口阀门，使其保持工作压力，检查水泵的轴承温升，不应超过48οC。
（三）机组安装注意事项1、安装注意事项⑴机组维修空间须1.5m以上，两台机组安装间距为2m。
机组须安装于通风散热良好之场所。
机组上方若有建筑遮蔽物，其空间高度须维持3m以上；机组必须安装置立于平坦之基础避振器上，以达到避振隔音之效果；吊运时须注意安全，并请切勿使机组发生碰撞，以保证设备完整。
⑵安装于冬季下雪之地区须设遮雪棚，并须考虑不会影响空气流动，以及长时间停机时须防止水管路冻结。
2、配管注意事项⑴水泵须设置于进水口处，膨胀水箱须设至于水泵入口处；机组安装于外低气温度，长时间（约数天）停机时会使水管路冻结时，水管路施工及设计时须有防冻结功能，以防止机组损坏。
⑵水管路保温工作须确实，以提高运转效率，必须于水管路易集气之处安装排气阀。
⑶水泵入口应安装过滤器，避免异物进入水侧热交换器。
