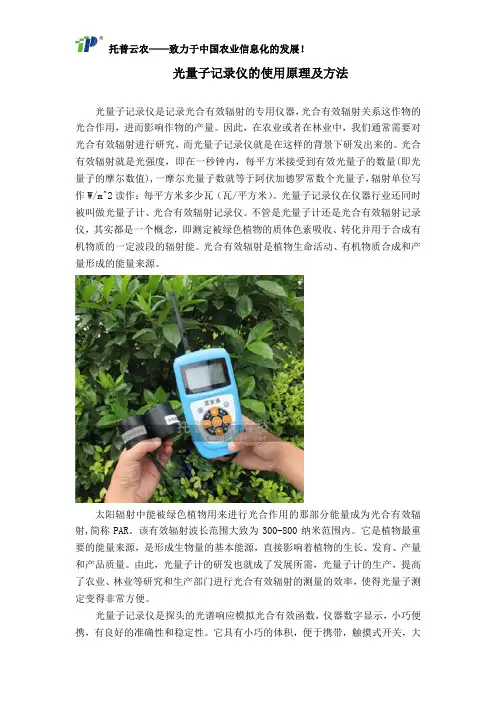

光量子记录仪的使用原理及方法

光量子记录仪是记录光合有效辐射的专用仪器，光合有效辐射关系这作物的光合作用，进而影响作物的产量。因此，在农业或者在林业中，我们通常需要对光合有效辐射进行研究，而光量子记录仪就是在这样的背景下研发出来的。光合有效辐射就是光强度，即在一秒钟内，每平方米接受到有效光量子的数量(即光量子的摩尔数值),一摩尔光量子数就等于阿伏加德罗常数个光量子，辐射单位写作W/m^2读作：每平方米多少瓦（瓦/平方米）。光量子记录仪在仪器行业还同时被叫做光量子计、光合有效辐射记录仪。不管是光量子计还是光合有效辐射记录仪，其实都是一个概念，即测定被绿色植物的质体色素吸收、转化并用于合成有机物质的一定波段的辐射能。光合有效辐射是植物生命活动、有机物质合成和产量形成的能量来源。

太阳辐射中能被绿色植物用来进行光合作用的那部分能量成为光合有效辐射,简称PAR。该有效辐射波长范围大致为300-800纳米范围内。它是植物最重要的能量来源，是形成生物量的基本能源，直接影响着植物的生长、发育、产量和产品质量。由此，光量子计的研发也就成了发展所需，光量子计的生产，提高了农业、林业等研究和生产部门进行光合有效辐射的测量的效率，使得光量子测定变得非常方便。

光量子记录仪是探头的光谱响应模拟光合有效函数，仪器数字显示，小巧便携，有良好的准确性和稳定性。它具有小巧的体积，便于携带，触摸式开关，大 托普云农——致力于中国农业信息化的发展！

屏幕点阵式液晶显示，操作方便，全中文菜单操作，操作简捷方便。光量子记录仪的主机具有强大的存储功能，最多可以同时保存30000条数据，同时可以在主机上任意翻看前面的的数据。光量子记录仪的相关参数如下：量程范围：1-2,700μmol/m2·s（400-700nm)；重复性：温度20℃-25℃，湿度20%-80%时为±5%；线性度:全量程±1%；分辨率为1μmol/m2·s；光谱响应带宽为400-700nm。光量子记录仪成功解决了光辐射的快速、精确测定，为农业、林业的研究带来了极大的便利。

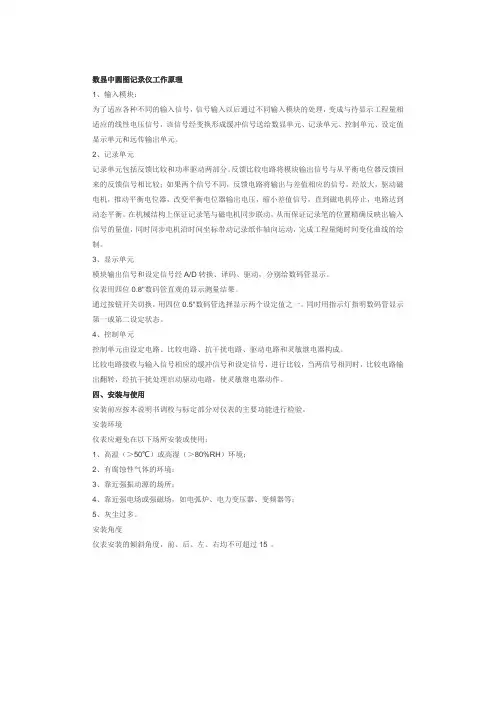

数显中圆图记录仪工作原理

1、输入模块：

为了适应各种不同的输入信号，信号输入以后通过不同输入模块的处理，变成与待显示工程量相适应的线性电压信号，该信号经变换形成缓冲信号送给数显单元、记录单元、控制单元、设定值显示单元和远传输出单元。

2、记录单元

记录单元包括反馈比较和功率驱动两部分。反馈比较电路将模块输出信号与从平衡电位器反馈回来的反馈信号相比较；如果两个信号不同，反馈电路将输出与差值相应的信号，经放大，驱动磁电机，推动平衡电位器，改变平衡电位器输出电压，缩小差值信号，直到磁电机停止，电路达到动态平衡。在机械结构上保证记录笔与磁电机同步联动，从而保证记录笔的位置精确反映出输入信号的量值，同时同步电机沿时间坐标带动记录纸作轴向运动，完成工程量随时间变化曲线的绘制。

3、显示单元

模块输出信号和设定信号经A/D转换、译码、驱动，分别给数码管显示。

仪表用四位0.8"数码管直观的显示测量结果。

通过按钮开关切换，用四位0.5"数码管选择显示两个设定值之一。同时用指示灯指明数码管显示第一或第二设定状态。

4、控制单元

控制单元由设定电路、比较电路、抗干扰电路、驱动电路和灵敏继电器构成。

比较电路接收与输入信号相应的缓冲信号和设定信号，进行比较，当两信号相同时，比较电路输出翻转，经抗干扰处理启动驱动电路，使灵敏继电器动作。

四、安装与使用

安装前应按本说明书调校与标定部分对仪表的主要功能进行检验。

安装环境

仪表应避免在以下场所安装或使用：

1、高温（＞50℃）或高湿（＞80%RH）环境；

2、有腐蚀性气体的环境；

3、靠近强振动源的场所；

4、靠近强电场或强磁场，如电弧炉、电力变压器、变频器等；

5、灰尘过多。

安装角度

仪表安装的倾斜角度，前、后、左、右均不可超过15°。

R一

智能数据记录仪

R一智能数据记录仪系国家“七五”攻关项目,集记录、微机、软件技术之精华。可广泛应用于冶金、化工、电力、机械、石油等行业。配以各种传感器或变送器,对工业生产过程中温度、压力、流量、物位、转速、成份分析等工艺参数进行自动检测、数字模拟显示、模拟记录、数据打印、运算、调节、报警、通讯。DR一10智能数据记录仪特性(1)输入部分测量通道为6个,每一通道均能配套15种类型信号的任意一种。(2)采样周期为1秒/点。(3)数字显示精度为士05%F󰀀S士lidg计。(4)模拟趋势记录精度为士.10%F󰀀S。(5)走纸精度为士1O%参考价格:国外进口的同类产品约美元3000元/台,四川引进组装的价格人民币15万元/台,我厂价格为人民币9820元/台。

单位名称:常州热工总厂智能仪表厂企业法人:戈福庆)销售负责人:朱国祥电话:邮政编码:江苏省常州市东郊洛阳镇(0519)8791140213104__一一一一一一一一一一一一一一一一79

记录仪原理

记录仪是一种用于记录特定数据的设备，它可以记录各种不同类型的数据，如温度、压力、湿度、速度等。记录仪的原理是基于传感器和存储设备的组合，通过传感器采集数据并将其存储在存储设备中。

传感器是记录仪的核心部件，它可以将各种物理量转换成电信号。例如，温度传感器可以将温度值转换成电压信号，压力传感器可以将压力值转换成电流信号。这些电信号经过放大、滤波等处理后，被存储在记录仪的存储设备中。

存储设备是记录仪的另一个重要部件，它可以将传感器采集到的数据进行存储和管理。存储设备通常采用固态存储器或者闪存卡，这些设备具有高速读写和大容量的特点，可以满足记录仪长时间记录数据的需求。

记录仪的原理可以简单概括为数据采集、信号处理和数据存储。当记录仪开始工作时，传感器开始采集数据并将其转换成电信号，经过信号处理后，数据被存储在存储设备中。用户可以通过记录仪的接口将数据导出到计算机或者其他设备中进行分析和处理。

记录仪的原理在各个领域都有广泛的应用，如工业生产、环境监测、运输物流等。通过记录仪可以实时监测各种物理量的变化，及时发现问题并采取相应的措施。记录仪的原理不仅提高了数据采集的效率和准确性，也为数据分析和处理提供了更多的可能性。随着科技的不断发展，记录仪的原理也在不断创新和完善，为各行各业的发展提供了更多的支持和帮助。
