井字楼盖

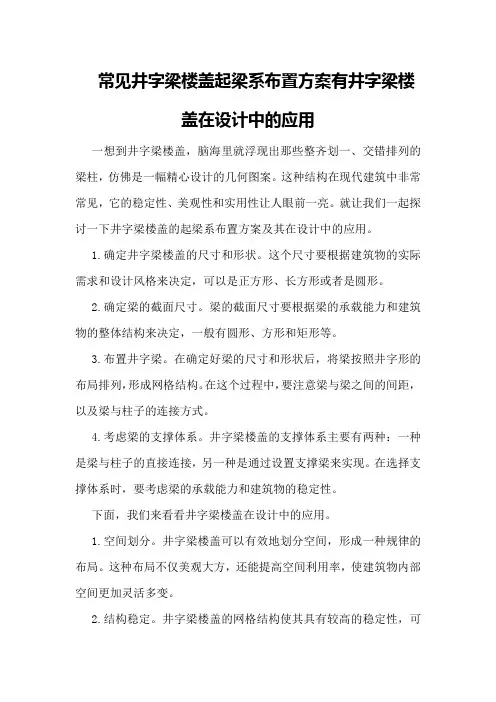

常见井字梁楼盖起梁系布置方案有井字梁楼盖在设计中的应用一想到井字梁楼盖，脑海里就浮现出那些整齐划一、交错排列的梁柱，仿佛是一幅精心设计的几何图案。

这种结构在现代建筑中非常常见，它的稳定性、美观性和实用性让人眼前一亮。

就让我们一起探讨一下井字梁楼盖的起梁系布置方案及其在设计中的应用。

1.确定井字梁楼盖的尺寸和形状。

这个尺寸要根据建筑物的实际需求和设计风格来决定，可以是正方形、长方形或者是圆形。

2.确定梁的截面尺寸。

梁的截面尺寸要根据梁的承载能力和建筑物的整体结构来决定，一般有圆形、方形和矩形等。

3.布置井字梁。

在确定好梁的尺寸和形状后，将梁按照井字形的布局排列，形成网格结构。

在这个过程中，要注意梁与梁之间的间距，以及梁与柱子的连接方式。

4.考虑梁的支撑体系。

井字梁楼盖的支撑体系主要有两种：一种是梁与柱子的直接连接，另一种是通过设置支撑梁来实现。

在选择支撑体系时，要考虑梁的承载能力和建筑物的稳定性。

下面，我们来看看井字梁楼盖在设计中的应用。

1.空间划分。

井字梁楼盖可以有效地划分空间，形成一种规律的布局。

这种布局不仅美观大方，还能提高空间利用率，使建筑物内部空间更加灵活多变。

2.结构稳定。

井字梁楼盖的网格结构使其具有较高的稳定性，可以承受较大的荷载，适用于大型公共建筑、商业综合体等场所。

3.节省材料。

井字梁楼盖的梁柱布局合理，可以节省建筑材料，降低建筑成本。

4.造型美观。

井字梁楼盖的网格结构富有节奏感，给人一种简洁、明快的美感，适用于各种建筑风格。

5.适用于各种功能区域。

井字梁楼盖可以应用于各种功能区域，如办公区、商业区、住宅区等，满足不同场所的需求。

1.梁与梁、梁与柱子的连接方式要合理，确保结构的稳定性。

2.在设计过程中，要充分考虑梁的承载能力，避免因荷载过大导致结构破坏。

3.井字梁楼盖的梁柱布局要符合建筑物的整体设计风格，使建筑物更具美感。

4.在施工过程中，要严格按照设计图纸施工，确保施工质量。

井字梁楼盖的起梁系布置方案在设计中的应用具有很高的价值。

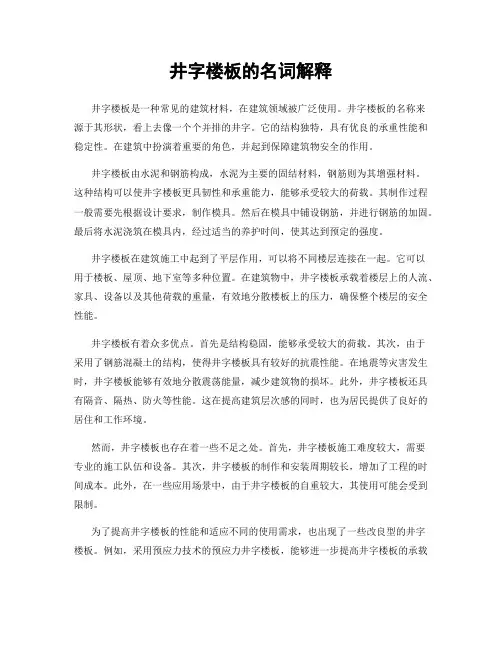

井字楼板的名词解释井字楼板是一种常见的建筑材料，在建筑领域被广泛使用。

井字楼板的名称来源于其形状，看上去像一个个并排的井字。

它的结构独特，具有优良的承重性能和稳定性。

在建筑中扮演着重要的角色，并起到保障建筑物安全的作用。

井字楼板由水泥和钢筋构成，水泥为主要的固结材料，钢筋则为其增强材料。

这种结构可以使井字楼板更具韧性和承重能力，能够承受较大的荷载。

其制作过程一般需要先根据设计要求，制作模具。

然后在模具中铺设钢筋，并进行钢筋的加固。

最后将水泥浇筑在模具内，经过适当的养护时间，使其达到预定的强度。

井字楼板在建筑施工中起到了平层作用，可以将不同楼层连接在一起。

它可以用于楼板、屋顶、地下室等多种位置。

在建筑物中，井字楼板承载着楼层上的人流、家具、设备以及其他荷载的重量，有效地分散楼板上的压力，确保整个楼层的安全性能。

井字楼板有着众多优点。

首先是结构稳固，能够承受较大的荷载。

其次，由于采用了钢筋混凝土的结构，使得井字楼板具有较好的抗震性能。

在地震等灾害发生时，井字楼板能够有效地分散震荡能量，减少建筑物的损坏。

此外，井字楼板还具有隔音、隔热、防火等性能。

这在提高建筑层次感的同时，也为居民提供了良好的居住和工作环境。

然而，井字楼板也存在着一些不足之处。

首先，井字楼板施工难度较大，需要专业的施工队伍和设备。

其次，井字楼板的制作和安装周期较长，增加了工程的时间成本。

此外，在一些应用场景中，由于井字楼板的自重较大，其使用可能会受到限制。

为了提高井字楼板的性能和适应不同的使用需求，也出现了一些改良型的井字楼板。

例如，采用预应力技术的预应力井字楼板，能够进一步提高井字楼板的承载力和抗震性能。

另外，还有一些二次钢筋加固井字楼板等新型井字楼板在实际应用中得到推广。

总结来说，井字楼板是一种常见的建筑材料，具有独特的结构和优越的性能。

它扮演着重要的角色，为建筑物提供了稳定的承载平台。

虽然井字楼板在制作和施工上存在一定的难度，但是通过不断的改良和新技术的应用，井字楼板的性能将得到进一步提升，为建筑领域的发展做出更大的贡献。

63科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008NO .27SC I ENCE &TECH NO LOG Y I NFOR M A TI O N 工业技术随着我国建筑业的蓬勃发展,井字梁结构形式在工业与民用建筑中得到了较为广泛的应用,如在礼堂、宾馆及商场等一些大型公共建筑人口大厅中常被采用。

结构为交叉梁系,受力合理,截面高度明显低于单跨梁,故可降低层高、节约钢材,技术经济效益显著。

井字梁的设计也是工程设计人员经常遇到且又必须掌握的内容,下面就对几个常见问题进行探讨。

1钢筋混凝土井字梁的平面布置方式钢筋混凝土井字梁的平面布置方式一般可分为以下五种。

1.1正交井字梁正交井字梁的方向与屋盖或楼盖的矩形平面的两边应相互平行,其长边与短边之比不应大于1.5,且长边与短边尺寸越接近越好。

1.2斜交井字梁当屋盖或楼盖的矩形平面的长边与短边之比大于1.5时,为提高梁承受荷载的能力,可将井字梁斜向布置。

该布置的平面结构中,中部井字梁均为等长度等受力,与矩形平面的长度无关。

当斜交井字梁用于长边与短边尺寸较接近的情况时,由于平面四角的井字梁长度短而刚度大,对中部长井字梁起到弹性支承的作用,从而有利于长边受力。

为计算方便,从构造上要求,斜交井字梁的布置应与矩形平面的纵横轴对称,两个方向的梁的交角可以是正交也可以是45度对角线斜交。

因而斜交井字梁对不规则的屋盖或楼盖平面有较大的适应性。

1.3三向井字梁当楼盖或屋盖的平面为三角形或六边形时,可采用三向井字梁。

这种布置方式具有空间作用好、受力合理、刚度大、可减小结构高度等优点。

1.4设有内柱的井字梁当楼盖或屋盖采用设有内柱的井字梁时,一般情况可沿柱网双向布置主梁,再在主梁网格内布置次梁,主次梁高度可以相等也可以不等。

1.5设有外伸悬挑部分的井字梁单跨简支或多跨连续的井字梁有时可设有外伸悬挑部分。

该种布置方式可减少井字梁的跨中弯矩和挠度。

井字梁楼盖与单向梁楼盖经济性对比摘要：首先介绍井字梁楼盖系统及单向梁楼盖系统的特点、计算方法及常用截面高度的选取；然后针对不同的柱网大小及荷载大小对32个工程案例的混凝土用量及含钢量进行计算，根据现行混凝土及钢筋的价格折算出建筑每平方米的材料价格；最后对数据进行分析，得出不同工程情况两种楼盖系统的经济性。

关键词：井字梁楼盖；单向梁楼盖；柱网间距；荷载大小；经济性引言我国是制造业大国，特别是长三角及珠三角地区，大大小小的工业厂房随处可见，且新建工业厂房仍在持续增加，最近几年，受经济环境的影响，投资方开始对工业厂房的建造成本比较关注，所以从设计角度出发，一个合理的结构方案显得尤为重要，柱网的大小，楼屋盖的形式，基础的选型都会影响最终的造价。

而楼屋盖在土建成本的中的占比非常之高，对于同一个建筑方案，不同的结构设计师可能会给出不同的梁板布置形式，本文结合工程案例，对方形柱网下井字梁楼盖及单向梁楼盖两种形式作混凝土用量及含钢量统计分析。

一、井字梁楼盖及单向梁楼盖的概述1、井字梁楼盖系统顾名思义,井字梁楼盖两个方向的梁形成交叉梁系，属于井式楼盖，常见的有正交与斜交井字梁两种形式,在方形柱网下由纵横次梁将楼盖划分成一个个小的双向板，双向板与纵横次梁共同组成空间受力结构体系。

由于荷载的双向传递，通长情况下其截面高度会明显小于单向梁楼盖。

同时纵横次梁截面高度相同，外形比较美观，可省去吊顶工序。

井字梁结构属于超静定体系，内力分析比较复杂，手算时通长需根据变形协调原理用弹性力学法求出其解析解，但近二十年电子计算领域的高速发展，针对结构专业的电算软件已非常成熟，其中常用的有PKPM，盈建科，迈达斯,SAP2000等，其都可解决井字梁的分析。

采用井字梁结构时可布置的柱网间距可达8米到20米，井字梁的间距在2米到4米较为经济，两个方向的间距之比应尽量接近，不宜超过1.5。

截面高度取值为跨度的1/20至1/15。

2、单向梁楼盖系统单向梁结构属于肋形楼盖，仅一个方向设置次梁，传力明确，由楼板传至次梁，次梁再传到主梁上，最后传到柱上，结构布置灵活，在不规则的柱网均可适用。

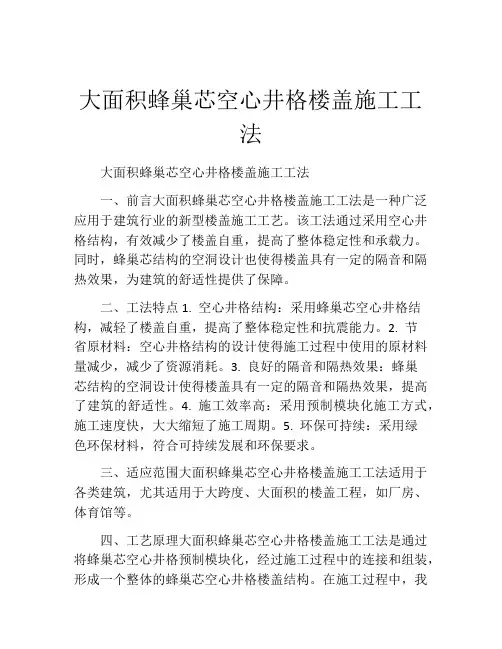

大面积蜂巢芯空心井格楼盖施工工法大面积蜂巢芯空心井格楼盖施工工法一、前言大面积蜂巢芯空心井格楼盖施工工法是一种广泛应用于建筑行业的新型楼盖施工工艺。

该工法通过采用空心井格结构，有效减少了楼盖自重，提高了整体稳定性和承载力。

同时，蜂巢芯结构的空洞设计也使得楼盖具有一定的隔音和隔热效果，为建筑的舒适性提供了保障。

二、工法特点1. 空心井格结构：采用蜂巢芯空心井格结构，减轻了楼盖自重，提高了整体稳定性和抗震能力。

2. 节省原材料：空心井格结构的设计使得施工过程中使用的原材料量减少，减少了资源消耗。

3. 良好的隔音和隔热效果：蜂巢芯结构的空洞设计使得楼盖具有一定的隔音和隔热效果，提高了建筑的舒适性。

4. 施工效率高：采用预制模块化施工方式，施工速度快，大大缩短了施工周期。

5. 环保可持续：采用绿色环保材料，符合可持续发展和环保要求。

三、适应范围大面积蜂巢芯空心井格楼盖施工工法适用于各类建筑，尤其适用于大跨度、大面积的楼盖工程，如厂房、体育馆等。

四、工艺原理大面积蜂巢芯空心井格楼盖施工工法是通过将蜂巢芯空心井格预制模块化，经过施工过程中的连接和组装，形成一个整体的蜂巢芯空心井格楼盖结构。

在施工过程中，我们采取以下技术措施来保证施工质量和工程稳定性： 1. 预制模块化设计：根据实际需要，制作适合的蜂巢芯空心井格预制模块，以确保模块的稳定性和可靠性。

2. 连接和组装：通过连接件和钢筋将蜂巢芯空心井格预制模块连接并组装成整体结构，确保连接牢固、结构稳定。

3. 浇注混凝土：在连接和组装完成后，进行浇注混凝土，形成楼盖的外层保护层，增加整体结构的强度和稳定性。

五、施工工艺1. 地基处理：在施工前对地基进行准备和处理，确保地基平整、坚固。

2. 框架搭设：根据设计要求，在地基上搭设好蜂巢芯空心井格楼盖的框架结构。

3. 模板安装：在框架上安装模板，用于浇注混凝土。

4. 预制模块安装：将预制的蜂巢芯空心井格模块按照设计要求安装在模板上。

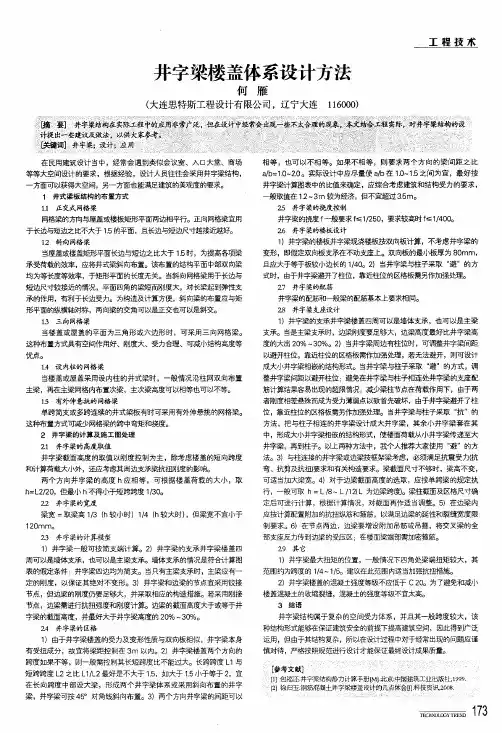

井字梁楼盖体系设计方法何雁(大连思特斯工程设计有限公司，辽宁大连116000)工程技术■一-。

毽黩。

÷誊V?羲莓梁崤馘蕊受晦毒霉蠢诵霉憩畿蕊妻警酝l攥罄穗城曳劈蕊麓撼蹶麓避蚕甍黜虢罄罄黎繁曦套霉舔甍睡謦穗篝甍梁臻鹣诵t蛰? i聩凝翅_．_．{邀嶷议强戳法誊豁供泛霉耘凑r蠹i114-豢l i¨=I_l每__：|_{|}1％琶篙≮l i i；毫l j誊_≮§__|蚤||i嚣§≮gm j誊；i．。

-码皂惫氐|斋每诋媛酶誊|覆豫。

；；|j i}j i％|m i E t≮i i l o}i§§l§i i_；{；i i；{|¨{：}l毫l§在民用建筑设计当中，经常会遇到类似会议室、入口大堂、商场等等大空间设计的要求，根据经验，设计人员往往会采用井字梁结构，一方面可以获得大空间，另一方面也能满足建筑的美观度的要求。

1井式梁板结构的布置方式1．1正交式网格粱网格梁的方向与屋盖或楼板矩形平面两边相平行。

正向网格梁宜用于长边与短边之比不大于1．5的平面，且长边与短边尺寸越接近越好。

12斜向网格粱当屋盖或楼盖矩形平面长边与短边之比大于1．5时，为提高各项梁承受荷载的效率，应将井式梁斜向布置。

该布置的结构平面中部双向梁均为等长度等效率，于矩形平面的长度无关。

当斜向网格梁用于长边与短边尺寸较接近的隋况，平面四角的梁短而刚度大，对长梁起到弹性支承的作用，有利于长边受力。

为构造及计算方便，斜向梁的布置应与矩形平面的纵横轴对称，两向梁的交角可以是正交也可以是斜交。

13三向网格粱当楼盖或屋盖的平面为三角形或六边形时，可采用三向网格梁。

这种布置方式具有空间作用好、刚度大、受力合理、可减小结构高度等优点。

1_4设内柱的网格粱当楼盖或屋盖采用设内柱的井式梁时，一般情况沿柱网双向布置主梁，再在主梁网格内布置次梁，主次梁高度可以相等也可以不等。

15有外伸悬挑的网格梁单跨简支或多跨连续的井式梁板有时可采用有外伸悬挑的网格梁。

井字梁楼盖结构设计的技术要点1、井字梁与柱子采取“避”的方式,调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下,由于两者刚度相差悬殊而成为受力薄弱点以致首先破坏,由于井字梁避开了柱位,靠近柱位的区格板需另作加强处理.2、"井字梁与柱子采取“抗”的方法,把与柱子相连的井字梁设计成大井字梁,其余小井字梁套在其中,形成大小井字梁相嵌的结构形式,使楼面荷载从小井字梁传递至大井字梁,再到柱子.3、井字梁截面高度的取值以刚度控制为主,除考虑楼盖的短向跨度和计算荷载大小外,还应考虑其周边支承梁抗扭刚度的影响.4、由于井字梁楼盖的受力及变形性质与双向板相似,井字梁本身有受扭成分,故宜将梁距控制在3m以内.5、井字梁一般可按简支端计算.6、当井字梁周边有柱位时,可调整井字梁间距以避开柱位,靠近柱位的区格板需作加强处理,若无法避开,则可设计成大小井字梁相嵌的结构形式.7、钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式.双向板是受弯构件,当其跨度增加时,相应板厚也随之加大.但板的下部受拉区的混凝土一般都不考虑它起作用,受拉主要靠下部钢筋承担.因此,在双向板的跨度较大时,为了减轻板的自重,我们可以把板的下部受拉区的混凝土挖掉一部分,让受拉钢筋适当集中在几条线上,使钢筋与混凝土更加经济、合理地共同工作.这样双向板就变成为在两个方向形成井字式的区格梁,这两个方向的梁通常是等高的,不分主次梁,一般称这种双向梁为井字梁(或网格梁).8、井字梁的支承井字梁楼盖四周可以是墙体支承,也可以是主梁支承.墙体支承的情况是符合计算图表的假定条件：井字梁四边均为简支.当只有主梁支承时,主梁应有一定的刚度,以保证其绝对不变形.9、井字梁楼盖两个方向的跨度如果不等,则一般需控制其长短跨度比不能过大.长跨跨度L1与短跨跨度L2之比L1/L2最好是不大于1.5,如大于1.5小于等于2,宜在长向跨度中部设大梁,形成两个井字梁体系或采用斜向布置的井字梁,井字梁可按45°对角线斜向布置.10、两个方向井字梁的间距可以相等,也可以不相等.如果不相等,则要求两个方向的梁间距之比a/b=1.0~2.0.实际设计中应尽量使a/b在1.0~1.5之间为宜,最好按井字梁计算图表中的比值来确定,应综合考虑建筑和结构受力的要求,一般取值在12～3ｍ较为经济,但不宜超过3.5ｍ.11、两个方向井字梁的高度h应相等,可根据楼盖荷载的大小,取h=L2/20,但最小h不得小于短跨跨度1/30.12、梁宽=取梁高1/3（h较小时）1/4（h较大时）,但梁宽不宜小于120mm.13、井字梁的挠度f一般要求f≤1/250,要求较高时f≤1/400.14、井字梁的楼板井字梁现浇楼板按双向板计算,不考虑井字梁的变形,即假定双向板支承在不动支座上.双向板的最小板厚为80mm,且应大于等于板较小边长的1/40.15、井字梁的配筋井字梁的配筋和一般梁的配筋基本上要求相同.但在设计中必须注意以下几点：a.在两个方向梁交点的格点处,短跨度方向梁下面的纵向受拉钢筋应放在长跨度方向梁下面的纵向受拉钢筋的下面,这与双向板的配筋方向相同.b.在两个方向梁交点的格点处不能看成是梁的一般支座,而是梁的弹性支座,梁只有在两端支承处的两个支座.因此,两个方向的梁在布筋时,梁下面的纵向受拉钢筋不能在格点处断开,而应直通两端支座.钢筋不够长时,必须采用焊接,其焊接质量必须符合有关规范要求.C.由于两个方向的梁并非主、次梁结构,所以两个方向的梁在格点处不必设附加横向钢筋.但是在格点处,两个方向的梁在其上部应配置适量的构造负钢筋,不宜少于2根Ф12,以防在荷载不均匀分布时可能产生的负弯矩,这种负钢筋一般相当于其下部纵向受拉钢筋的1/3.16、井字梁楼盖的混凝土强度等级不应低于Ｃ20.为了避免和减小楼盖混凝土的收缩裂缝,混凝土的强度等级不宜太高.17、井字梁和边梁的节点宜采用铰接节点,但边梁的刚度仍要足够大,并采取相应的构造措施.若采用刚接节点,边梁需进行抗扭强度和刚度计算.边梁的截面高度大于或等于井字梁的截面高度,并最好大于井字梁高度的20%～30%.18、与柱连接的井字梁或边梁按框架梁考虑,必须满足抗震受力(抗弯、抗剪及抗扭)要求和有关构造要求.梁截面尺寸不够时,梁高不变,可适当加大梁宽.19、对于边梁截面高度的选取,应按单跨梁的规定执行,一般可取ｈ=Ｌ/8～Ｌ/12(Ｌ为边梁跨度).梁柱截面及区格尺寸确定后可进行计算,根据计算情况,对截面再作适当调整.20、在边梁内应按计算配置附加的抗扭纵筋和箍筋,以满足边梁的延性和裂缝宽度限制要求.21、在节点两边,边梁要增设附加吊筋或吊箍,将交叉梁的全部支座反力传到边梁的受压区;在楼面梁端部(一倍梁高的范围)需加密箍筋,且不少于Φ8@100.22、井字梁最大扭矩的位置,一般情况下四角处梁端扭矩较大,其范围约为跨度的1/4～1/5.建议在此范围内适当加强抗扭措施井式梁板结构的布置方式：井式梁板结构的布置一般有以下五种,下面分别于以说明.1）、正式网格梁网格梁的方向与屋盖或楼板矩形平面两边相平行.正向网格梁宜用于长边与短边之比不大于1.5的平面,且长边与短边尺寸越接近越好2）、斜向网格梁当屋盖或楼盖矩形平面长边与短边之比大于1.5时,为提高各项梁承受荷载的效率,应将井式梁斜向布置.该布置的结构平面中部双向梁均为等长度等效率,于矩形平面的长度无关.当斜向网格梁用于长边与短边尺寸较接近的情况,平面四角的梁短而刚度大,对长梁起到弹性支承的作用,有利于长边受力.为构造及计算方便,斜向梁的布置应与矩形平面的纵横轴对称,两向梁的交角可以是正交也可以是斜交.此外斜向矩形网格对不规则平面也有较大的适应性.3）、三向网格梁当楼盖或屋盖的平面为三角形或六边形时,可采用三向网格梁.这种布置方式具有空间作用好、刚度大、受力合理、可减小结构高度等优点. 4）、设内柱的网格梁当楼盖或屋盖采用设内柱的井式梁时,一般情况沿柱网双向布置主梁,再在主梁网格内布置次梁,主次梁高度可以相等也可以不等.5）、有外伸悬挑的网格梁单跨简支或多跨连续的井式梁板有时可采用有外伸悬挑的网格梁.这种布置方式可减少网格梁的跨中弯矩和挠度.。

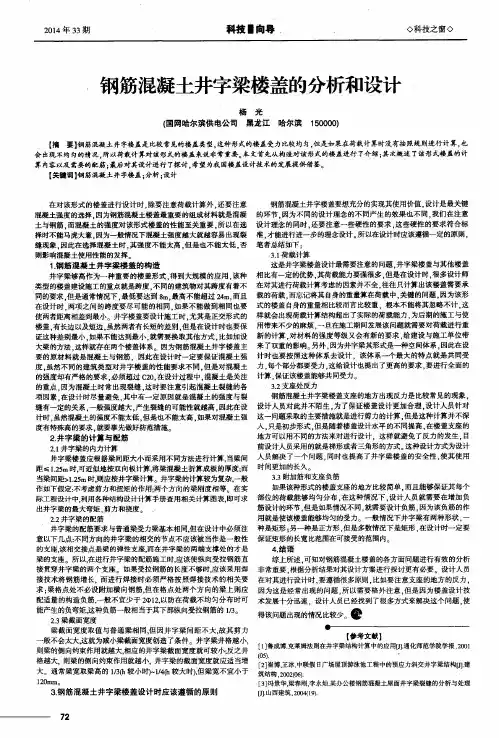

钢筋混凝土井字梁楼盖的分析和设计摘要：建筑建设是人类社会发展的一种本能，而随着社会的发展，建筑行业也呈现出了蓬勃的发展态势，在现代的建筑领域中涌现出了大批先进的施工技术和施工材料，从而为我国现代建筑工程建设打下了坚实的基础。

而在现代建筑工程中，钢筋混凝土井字梁楼盖是一种常见的建筑结构，其对于建筑的整体结构的稳定性而言，有着不可估量的作用。

本文通过对钢筋混凝土井字梁楼盖的深入研究，并对钢筋混凝土井字梁楼盖的设计进行了详细阐述，以供同行探讨。

关键词：钢筋混凝土井字梁楼盖分析设计引言随着科学技术的日新月异，我国的建筑行业也呈现出了高速发展的态势，使现代建筑领域中的施工材料和施工工艺都得到了长足的发展，从而涌现出了大批先进的施工材料和施工工艺。

在现代的建筑工程中，井字梁结构形式被广泛的应用在工业和民用建筑中，并且该结构形式在被应用的过程中，不断的进行了改进和创新。

在建筑工程中，采用钢筋混凝土井字梁楼盖结构能够有效的提高建筑工程质量和稳定性，并且能够节约大量的钢材，从而降低了建筑工程的投资成本。

但是就目前的钢筋混凝土井字梁楼盖结构施工的实际情况而言，必须要结合工程的实际情况，并采取科学合理的施工工艺才能够保证井字梁结构施工的质量。

本文从钢筋混凝土井字梁的平面布置方式出发，对钢筋混凝土井字梁楼盖的设计进行深入探析，希望能够起到抛砖引的效果。

一、钢筋混凝土井字梁的平面布置方式就目前的钢筋混凝土井字梁结构施工的实际情况而言，其可以分为了五种平面布置方式。

1.1正交井字梁通常情况下，采用正交井字梁平面布置时，正交井字梁的方向应该与建筑的楼盖的矩形平面平行，而且对正交井字梁的边长也有一定的限度，通常其长边和短边的长度应该尽量接近。

1.2斜交井字梁在建筑工程中，如果楼盖的矩形平面的长边比短边的长度大许多时，为了提高建筑工程的质量和强度，通常会采用斜交井字梁平面布置方式。

采用斜交井字梁进行钢筋混凝土井字梁平面布置时，由于平面教的井字梁长度短和刚度过大，对中部长井字梁起到弹性支承的作用，从而有利于长边受力。
