手机射频电路讲解

手机射频电路故障修理分析

射频故障是维修界至少有95%的人感到头痛不已的故障，大多数人只会“吹、洗、换”的三板斧的方法，但这种方法在修射频故障时收效甚微，而稍微舍得投资的人则会购买频谱仪。

数年前，当很多人修射频故障动则用频谱仪时，我当时就提出“不用频谱仪一切修射频故障”的思路及方法（立即节省3000元的购买频谱仪费用），当时还有一些人反对及怀疑，数年后的今天，这个方法慢慢为大家认识和接受。有道是“成功者做别人不愿做的、做别人不敢做的、做别人做不到的”，修手机的，只有当你能修好大多数人修不好的故障时，你才会有绝对的优势，你才可能比较成功。当别人用频谱仪修射频时，我们用“不用频谱仪修一切射频故障的”的方法，而现在别人开始使用这个方法时，我们又研究出更加新颖、更加简单、更加实用的“射频故障全能速修法”。既然射频故障有95%以上的人不太会修，只要你搞清楚，你就可以“做别人做不到的” ，离成功就不远了。有兴趣的朋友不妨听我慢慢道来。

为什么大多数人觉得射频故障非常难修？

所谓射频故障，就是指接收电路坏或发射电路坏。为何95%以上的维修员都会觉得射频故障很难修呢？

第一难、看不懂电路：很多修机数年的人也看了数年的电路，但他们大多有一种感觉“图我看得懂，但一到修机就感觉用不上”—既然看得懂，为何会用不上？可见不是真懂，他们大多只是会看信号走向而已，这离真懂还差十万八千里呢。比如我问过很多人这个问题“既然你会看电路，那我问你，修无接收时，要测些什么信号？用什么仪器测？在哪里测？什么时候测？测到的信号怎么判断是好的还是坏的？”几绝大部分的人反应均是—傻眼啦！可见他们所谓懂理论，只是懂“书本理论”而已，并非“实战理论”，“书本理论”意即“看得懂用不上”，这种朋友往往分析起来“一套一套”，但实战起来则变“一椤一椤”的啦。这样的人太多啦，所以才很多人觉得射频太难修了。“实战理论”意即“不但看得懂，更加用得上”。

手机射频电路原理

手机射频电路是手机中非常重要的一部分，负责处理手机信号的传输和接收。手机射频电路原理包括射频信号的发射、接收、放大和滤波等过程。

首先，手机射频电路主要包括射频发射电路和射频接收电路两部分。射频发射电路负责将数字信号转换为射频信号并发送出去，而射频接收电路则负责接收并解码收到的射频信号。这两个电路之间通过天线进行无线传输。其中，射频电路中的核心元器件是射频集成电路（RFIC），它承担了信号的处理和调制任务。

在手机射频发射电路中，数字信号首先通过数字模拟转换器（DAC）转换为模拟信号。然后，经过滤波器和放大器等电路进行处理，将信号转换为射频信号。射频信号经过射频功率放大器（PA）进行功率放大，然后通过天线辐射出去。在这个过程中，还需要进行频率合成和混频等操作，以生成所需要的信号频率。

手机射频接收电路则负责接收外界的射频信号，并将其转换为数字信号。天线将接收到的信号传输到射频前端模块（RF Front-end Module），该模块包括低噪声放大器（LNA）、滤波器和混频器等部件。低噪声放大器会将射频信号进行放大并降低噪声，滤波器则用于滤掉无用的频谱成分。混频器将射频信号与本地振荡器（LO）的信号混频，得到中频信号。中频信号再经过中频放大器（IF Filter

& Amplifier）进行进一步的滤波和放大，最后通过模拟数字转换器（ADC）转换为数字信号。

除了发射和接收信号的过程，手机射频电路还需要进行射频无线电信号的滤波处理。由于存在其他设备和信号的干扰，手机需要对接收到的信号进行滤波以去除干扰。射频滤波器在射频电路的前端起到了重要作用，它通过滤波器将所需的信号频段保留，而将其他频段的信号滤掉。常见的滤波器有低通滤波器、带通滤波器和带阻滤波器等。

此外，手机射频电路还需要考虑功耗和信号质量等方面的问题。为了提高功耗效率，手机射频电路需要设计高效的功率放大器，并尽量减小信号在电路中的损耗。同时，为了提高信号质量，射频电路还需要考虑抗干扰能力、接收灵敏度和发送功率等参数。

射频电路结构和工作原理

一、射频电路组成和特点：

普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。其主要负责接收信号解调；发射信息调制。早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。

RXI-P

RXI-N

900M RXQ-P

RXQ-N

1800M

VCC 频率取样

13M

CLK

功 DAT

率 RST

样

取 发射频率取样

信

号 TXI-P

TXI-N

射频电压 TXQ-P

TXQ-N

等级

（射频电路方框图）

1、接收电路的结构和工作原理：

接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，天

线

开

关 接收解调

频

率

合

成 R X

VCO

鉴相 调制 功 率

放大器 TX

VCO

功控 分频 发射互感器

高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。

1、 该电路掌握重点:

（1）、接收电路结构。

（2）、各元件的功能与作用。

(3)、接收信号流程。

电路分析:

（1）、电路结构。

接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

900M

1800M

SYN-VCC 频率取样

13M

SYN-CLK

SYN- DAT

SYN- RST

（接收电路方框图）

（2）、各元件的功能与作用。

1)、手机天线：

结构：（如下图） 天

1 / 11

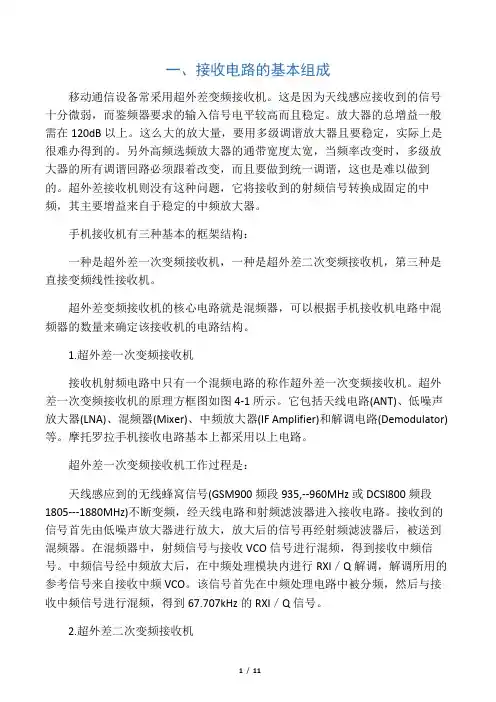

一、接收电路的基本组成

移动通信设备常采用超外差变频接收机。这是因为天线感应接收到的信号十分微弱，而鉴频器要求的输入信号电平较高而且稳定。放大器的总增益一般需在120dB以上。这么大的放大量，要用多级调谐放大器且要稳定，实际上是很难办得到的。另外高频选频放大器的通带宽度太宽，当频率改变时，多级放大器的所有调谐回路必须跟着改变，而且要做到统一调谐，这也是难以做到的。超外差接收机则没有这种问题，它将接收到的射频信号转换成固定的中频，其主要增益来自于稳定的中频放大器。

手机接收机有三种基本的框架结构：

一种是超外差一次变频接收机，一种是超外差二次变频接收机，第三种是直接变频线性接收机。

超外差变频接收机的核心电路就是混频器，可以根据手机接收机电路中混频器的数量来确定该接收机的电路结构。

1.超外差一次变频接收机

接收机射频电路中只有一个混频电路的称作超外差一次变频接收机。超外差一次变频接收机的原理方框图如图4-1所示。它包括天线电路(ANT)、低噪声放大器(LNA)、混频器(Mixer)、中频放大器(IF Amplifier)和解调电路(Demodulator)等。摩托罗拉手机接收电路基本上都采用以上电路。

超外差一次变频接收机工作过程是：

天线感应到的无线蜂窝信号(GSM900频段935,--960MHz或DCSl800频段1805---1880MHz)不断变频，经天线电路和射频滤波器进入接收电路。接收到的信号首先由低噪声放大器进行放大，放大后的信号再经射频滤波器后，被送到混频器。在混频器中，射频信号与接收VCO信号进行混频，得到接收中频信号。中频信号经中频放大后，在中频处理模块内进行RXI／Q解调，解调所用的参考信号来自接收中频VCO。该信号首先在中频处理电路中被分频，然后与接收中频信号进行混频，得到67.707kHz的RXI／Q信号。

2.超外差二次变频接收机

2 / 11
