压缩机技术资料

  • 格式：doc
  • 大小：478.00 KB
  • 文档页数：27

VLG螺杆系列产品

VLGA/F系列螺杆压缩机组

【产品特点】

◎ 具有国际先进水平的第四代高效转子型线,采用双边非对称圆弧摆线齿型，采用先进的HOLROYD专用转子磨床加工，可保证最精确

的加工尺寸和最高的工作效率。

◎ 选用进口机械密封和滚动轴承，保证压缩机连续长期稳定运营。

◎ 机组内容积比可调，保证机组常年处在节能状态。

◎ 机组结构紧凑，布局合理，外型美观，运营可靠。

◎ 采用高效卧式油分离器，分离效果更加突出。

◎ 采用高效油冷却器，保证更高的换热效率。

◎ 机组设立了冷量自动调节装置，可以在10%~100%范围内实现制冷量的无级调节，达成了经济节能的目的。

◎ 高智能化电气控制，英国嘉德（GUARDIAN）国际控制公司集欧美多家制冷公司的优点，针对“大冷”机组特点开发的专用微电脑

控制器。运营速度更快、可靠性更高、控制功能更强，实现了模块化、网络化。

【工作合用范围】

项目 蒸发温度 冷凝温度 排气温度 喷油温度 合用介质

范围 -40℃～5℃ ≤43℃ ≤105℃ 25℃～65℃ R717、R22、R134a、R407C、R404A、R507、R290、R1270

【重要技术参数】

新系列螺杆压缩机组合用多种制冷剂，按压缩机转子直径(163、193、234、268、324、377)和滑阀导程（D、标准、T），共设有15个机型，理论输气量范围为545m³/h～8943m³/h。

LNVLGF系列螺杆冷凝机组

LNVLGF163DG3～LNVLGF163DK3 LNVLGF163G3～LNVLGF163K3 LNVLGF193DG3～LNVLGF193DK3

LNVLGF193TG3～LNVLGF234DF3～LNVLGF234F3～LNVLGF193TK3 LNVLGF234DK3 LNVLGF234K3

【产品用途】

大冷LNVLGF系列螺杆冷凝机组，采用大冷新系列螺杆制冷压缩机组，配套高效的管壳式热互换器，具有体积小、重量轻、制冷剂充装量少等优点。机组设有自动能量调节及安全保护装置，操作简便，运营安全可靠，可广泛应用于石油、化工、煤炭、纺织、医药、水产、商业、食品工业和科研等需要人工制冷的场合。

【产品特点】

◎ 根据不同工况选配不同大小与结构的电机、贮液器、冷凝器、等部件，机组各部件始终处在最佳运营状态。

◎ 机组内容积比可调，保证机组常年处在节能状态。

◎ 机组所有带经济器，保证了用户节流机构的可靠性。

◎ 采用高效卧式油分离器，分离效果更加突出。

◎ 冷凝器换热管采用美国独资公司Woverine高效换热管，可靠性高。

◎ 机组设立了冷量自动调节装置，可以在10%~100%范围内实现制冷量的无级调节，达成了经济节能的目的。

◎ 机组设定了吸气压力低保护、排气压力高保护、排气温度高保护、等，以防止机组运营故障，保护机组可靠运营。

◎ 高智能化电气控制，英国嘉德（GUARDIAN）国际控制公司集欧美多家制冷公司的优点，针对“大冷”机组特点开发的专用微电脑

控制器。运营速度更快、可靠性更高、控制功能更强，实现了模块化、网络化。

【型号说明】

【工作合用范围】

项 目 单 位 最大值 最小值 设计值

冷却水 进水温度 ℃ 33 10

32

温 差 ℃ 15 4 5

备注：

◎ 当冷却水温度小于20℃时，冷却水采用大温差。

◎ 冷却水水质不低于GB50050《工业循环冷却水解决设计规范》中的规定。

◎ 当用户使用工况和设计值不同或改变机组用途时，应征询供货商，做相应变动。

YSVLGF系列螺杆盐水机组

YSVLGF163DB3～YSVLGF163DK3 YSVLGF163B3～YSVLGF163K3 YSVLGF193DB3～YSVLGF193DK3

YSVLGF193TB3～YSVLGF193TK3 YSVLGF234DA3～YSVLGF234DK3 YSVLGF234A3～YSVLGF234K3

【产品用途】

大冷YSVLGF系列螺杆冷水盐水机组，采用大冷新系列螺杆制冷压缩机组，配套高效的管壳式热互换器，具有能效比高、运营平稳等优点。机组设有自动能量调节及安全保护装置，操作简便，运营安全可靠，可广泛应用于石油、化工、煤炭、纺织、医药、水产、商业、食品工业和科研等需要人工制冷的场合。

【产品特点】

◎ 根据不同工况选配不同大小与结构的电机、蒸发器、冷凝器、节流机构等部件，机组各部件始终处在最佳运营状态。

◎ 机组内容积比可调，保证机组常年处在节能状态。

◎ 采用高效卧式油分离器，分离效果更加突出。

◎ 冷凝器换热管采用美国独资公司Woverine高效换热管，可靠性高。

◎ 蒸发器换热管采用美国独资公司Woverine镍铜管，保证了盐水侧的高安全性。

◎ 换热器体积小、重量轻、换热效果更好。

◎ 节流机构、干燥过滤器等均采用丹麦danfoss产品，可靠性高。 ◎ 机组设立了冷量自动调节装置，可以在10%~100%范围内实现制冷量的无级调节，达成了经济节能的目的。

◎ 机组设定了吸气压力低保护、排气压力高保护、排气温度高保护、盐水出水温度低保护、盐水流量低保护等，

以防止机组运营故障，保护机组可靠运营。

◎ 高智能化电气控制，英国嘉德（GUARDIAN）国际控制公司集欧美多家制冷公司的优点，针对“大冷”机组特点开发的专用微电脑

控制器。运营速度更快、可靠性更高、控制功能更强，实现了模块化、网络化。

【型号说明】

【工作合用范围】

项 目 单位 最大值 最小值 设计值

冷却水 进水温度 ℃ 33 10 32

温 差 ℃ 15 4 5

盐 水 出水温度 ℃ 0 -35 见技术参数表

温 差 ℃ 7 4 5

备注：

◎ 当冷却水温度小于20℃时，冷却水采用大温差。

◎ 冷却水水质不低于GB50050《工业循环冷却水解决设计规范》中的规定。

◎ 当用户使用工况和设计值不同或改变机组用途时，应征询供货商，做相应变动。

LSVLGF系列螺杆冷水机组

LSVLGF163DA3～LSVLGF163A3 LSVLGF193DA3～LSVLGF193TA3 LSVLGF234DA3～LSVLGF234A3 【产品用途】

大冷LSVLGF系列螺杆冷水机组，采用大冷新系列螺杆制冷压缩机组，配套高效的管壳式热互换器，具有能效比高、运营平稳等优点。机组设有自动能量调节及安全保护装置，操作简便，运营安全可靠，可广泛应用于石油、化工、煤炭、纺织、医药、水产、商业、食品工业和科研等需要人工制冷的场合。

【产品特点】

◎ 满足GB19577《冷水机组能效限定值及能源效率等级》标准，机组节能评价值为标准规定的1级、2级或3级。

◎ 机组内容积比可调，保证机组常年处在节能状态。

◎ 采用高效卧式油分离器，分离效果更加突出。

◎ 机组采用无油泵设计，压差供油，减少了一个重要故障点，进一步提高了机组运营的可靠行。

◎ 冷凝器、蒸发器换热管均采用美国独资公司Woverine高效换热管，可靠性高；同时换热器体积小、重量轻、换热效果更好。

◎ 节流机构、干燥过滤器等均采用丹麦danfoss产品，可靠性高。

◎ 机组设立了冷量自动调节装置，可以在10%~100%范围内实现制冷量的无级调节，达成了经济节能的目的。

◎ 机组设定了吸气压力低保护、排气压力高保护、排气温度高保护、冷水出水温度低保护、冷水流量低保护等，以防止机组运营故

障，保护机组可靠运营。

◎ 高智能化电气控制，英国嘉德（GUARDIAN）国际控制公司集欧美多家制冷公司的优点，针对“大冷”机组特点开发的专用微电脑

控制器。运营速度更快、可靠性更高、控制功能更强，实现了模块化、网络化。

【型号说明】

【工作合用范围】

项 目 单 位 最大值 最小值 设计值

冷却水 进水温度 ℃ 33 10 30

温 差 ℃ 15 4 5

冷冻水 出水温度 ℃ 10 4 7

温 差 ℃ 7 4 5

备注：

◎ 当冷却水温度小于20℃时，冷却水采用大温差。

◎ 冷却水水质不低于GB50050《工业循环冷却水解决设计规范》中的规定。

项目 名

义

工

况

制

冷

量 实

测

能

效

比 能

源

效

率

等

级 制

冷

剂 机

组

制

冷

剂

充

装

量 机

组

首

次

加

油

量 冷凝器 外形尺寸

机

组

重

量 运

行

重

量 冷却水进水温度 冷

却

水

侧

阻

力 冷

却

水

流

量 冷

却

水

进

出

口

径 长 宽 高

单位 Kw kg kg ℃ MPa m3/h mm mm mm mm kg kg

LSVLGF163DA3 528 5 一级

R22 500 110

30 ≤0.07 112 150 3840 1920 1850 4860 5800

LSVLGF163A3 630 4.8 一级 500 110 129 150 3840 1920 1850 5060 6000

LSVLGF193DA3 900 5.2 二级 700 180 188 200 4500 2200 2300 7650 9100

LSVLGF193TA3 1240 5.2 三级 800 180 255 200 4530 2300 2350 8860 10900

LSVLGF234DA3 1675 5.4 三级 850 400 414 250 4800 2600 2800 9500 11450

合集下载

容积式压缩机技术手册pdf

容积式压缩机技术手册pdf

容积式压缩机技术手册pdf

容积式压缩机技术手册是压缩机行业中非常重要的一本资料，本文将从以下几个方面进行讨论：容积式压缩机的原理、构成和工作流程以及特点和使用注意事项等方面。

一、容积式压缩机的原理

容积式压缩机的原理是利用压缩机中的腔室来压缩空气，这种腔室是由活塞和缸体构成的。当活塞顶部升起时，腔室会扩大，空气通过进气阀进入腔室；当活塞下降时，腔室会缩小，空气被压缩并通过出气阀流出腔室。

二、容积式压缩机的构成和工作流程

容积式压缩机主要由气缸、活塞、进气阀、出气阀、曲轴、连杆和减震装置等构成。工作流程分为四个步骤：

第一步：活塞向上运动，缸体容积增大，压缩机吸入空气；

第二步：活塞向下运动，缸体容积减小，空气被压缩；

第三步：压缩结束，活塞再次向上运动，压缩机吸入空气；

第四步：活塞再次向下运动，将压缩空气排出。

三、容积式压缩机的特点及使用注意事项

1.容积式压缩机的压缩比较低，适合中低压力的空气压缩，不适合高压力的压缩。

2.容积式压缩机的密封性能较差，在高速运转的情况下容易出现泄漏。

3.容积式压缩机需要更多的维护，经常检查活塞、进气阀和出气阀的状态，并定期更换润滑油。

4.在使用容积式压缩机时，需要注意不要过度压缩，否则会导致设备故障和安全隐患。

总之，容积式压缩机是一种常见的空气压缩机，具有一定的优点和缺点。通过对容积式压缩机的原理、构成和工作流程以及特点和使用注意事项的了解，我们可以更好地维护和使用压缩机，确保设备运行稳定、安全。

离心式压缩机技术规定

离心式压缩机技术规定

第 1 页 共 2 页 离心式压缩机技术规定

离心式压缩机是一种常用的压缩机类型，其技术规定包括以下几个方面：

1.型号和尺寸要求：离心式压缩机的型号和尺寸应符合规定的标准，并能满足工程设计和使用要求。

2.性能参数：离心式压缩机的性能参数包括压缩比、流量、功率等，这些参数应符合设计要求和相关标准的规定。

3.效率要求：离心式压缩机的效率应符合设计要求和相关标准的规定，包括压缩机的等熵效率和绝热效率等。

4.材料要求：离心式压缩机的主要构件材料应符合相关标准的规定，具有足够的强度和耐腐蚀性。

5.噪声和振动要求：离心式压缩机的噪声和振动应符合国家和行业标准的规定，不得影响工作人员的健康和使用环境。

6.安全保护装置：离心式压缩机应配备必要的安全保护装置，如过载保护、温度保护、压力保护等，以确保设备和人员的安全。

7.可靠性要求：离心式压缩机应具有良好的可靠性，能够长时间稳定运行，不易发生故障和损坏，保证生产和使用的连续性。

总结起来，离心式压缩机技术规定主要包括型号和尺寸要求、性能参数、效率要求、材料要求、噪声和振动要求、安全保第 2 页 共 2 页 护装置和可靠性要求等方面的规定。这些规定旨在确保离心式压缩机的性能稳定、安全可靠，并满足工作环境和生产要求。

pdc 90mpa 隔膜压缩机 技术参数

pdc 90mpa 隔膜压缩机 技术参数

pdc 90mpa 隔膜压缩机 技术参数

PDC 90MPa隔膜压缩机是一种高压压缩机，专门用于将气体压缩成90MPa的压力。隔膜压缩机是一种采用隔膜工作的压缩机，它具有一系列技术参数和特点。

首先，PDC 90MPa隔膜压缩机的主要技术参数包括：工作压力为90MPa，排气量为10m³/h，电机功率为15kW，进气温度为35℃，排气温度为80℃，噪音水平为75dB(A)，整机重量为1000kg等。

其次，PDC 90MPa隔膜压缩机具有以下特点：

1.高压能力：这款压缩机具备将气体压缩成90MPa的能力，适用于高压气体存储和输送等场景。

2.隔膜工作原理：该压缩机采用隔膜工作原理，即通过隔膜将进口和出口气体分隔开，避免了气体交叉污染，保证了气体的纯度。

3.低噪音水平：PDC 90MPa隔膜压缩机采用了噪音降低技术，使噪音水平降至75dB(A)，降低了对人体及环境的影响。 4.稳定可靠：该压缩机采用了高品质的材料和制造工艺，保证了其稳定可靠的性能，降低了故障率和维护成本。

5.高效节能：PDC 90MPa隔膜压缩机配备了15kW电机，其具有高效节能的特点，能够提高能源利用率，减少能源浪费。

6.人性化设计：该压缩机的设计考虑了操作人员的使用体验，配备了易于操作和维护的控制系统，方便用户进行操作和维护。

总结起来，PDC 90MPa隔膜压缩机是一种高压、高效、稳定可靠的压缩机，适用于需要将气体压缩至90MPa的场合。其主要技术参数包括工作压力为90MPa、排气量为10m³/h、电机功率为15kW等。隔膜工作原理、低噪音水平、高效节能和人性化设计是其主要特点。该压缩机可以广泛应用于高压气体存储、输送和相关领域，满足用户对高压气体的需求。

压缩机

压缩机

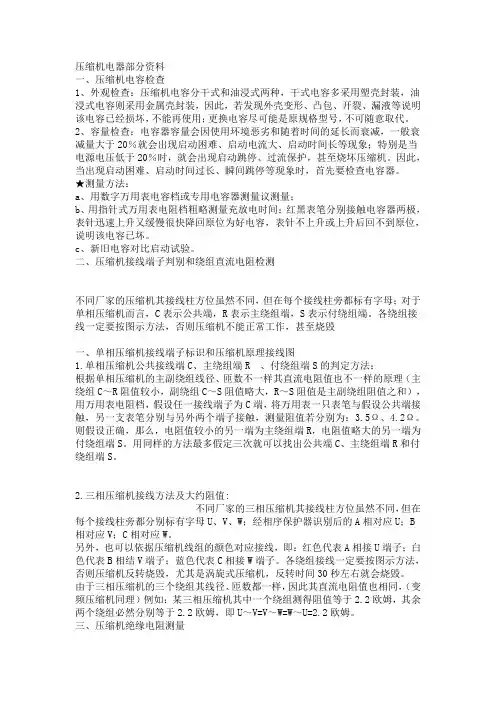

压缩机电器部分资料
