焊缝外观质量检验规范

焊缝外观质量检验规范实施日期：2014年6月1日焊缝外观质量检验规范1 下列符号适用于本文件。

a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2a）C ：焊缝宽度2 焊缝分类及质量等级2.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。

具体分类见表1。

表1 焊缝分类焊缝区分焊缝类别适用部位及例子焊缝类型对接焊缝及角焊缝A 承受动载、冲击载荷，直接影响产品的安全及可靠性，作为高强度结构件的焊缝，以及承受高温的焊缝（如：泥浆泵机架、杠杆、蒸汽管路、汽缸等）B 承受高压的焊缝（如：高压三通、高压油管等焊缝）C 受力较大、影响产品外观质量或低压密封类焊缝（如：部分后汽缸、底盘、油箱、水箱等焊缝）D 承载很小或不承载，不影响产品的安全及外观质量的焊缝2.2 焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。

3 焊缝外观质量检验规则3.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

3.2 质量检验部门按图样、工艺文件，判断焊缝类别和质量等级，对焊接件是否合格进行检查和验收。

4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。

表2 对接焊缝外观质量检验项目和要求说明焊缝类型序号项目项目说明(图示)质量等级A B C D1表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.3t≤2；(密封焊缝不允许有气孔)，其中t为板厚。

IIIII2表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单50 焊缝长度上，只允序号项目项目说明(图示)质量等级A B C D个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)许单个夹渣，且直径不大于1/4板厚，最大不超过3III不允许50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣)50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个IIIII序号项目项目说明(图示)质量等级A B C D4 裂纹在焊缝金属及热影响区内的裂纹不允许5 弧坑缩孔hI 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2t；②t≥3，弧坑深度h≤0.1t≤2III6电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8焊缝余高Ih≤1+0.05bh≤1+0.1b h≤1+0.1b h≤1+0.15b序号项目项目说明(图示)质量等级A B C D允许局部超过IIh≤1+0.1b h≤1+0.1b允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b允许局部微小超过IIIh≤1+0.15b≤5h≤1+0.15b≤5允许局部超过h≤1.2+0.15b≤5允许局部超过h≤1+0.25b≤6允许局部超过9 未焊满及凹坑I不允许h≤0.6总长度不超过焊缝全长的15%II不允许h ≤0.5总长度不超过焊缝全长的10%h ≤1.0总长度不超过焊缝全长的15%III不允许h ≤1.0总长度不超过焊h≤1.5总长度不超过焊序号项目项目说明(图示)质量等级A B C D缝全长的15%缝全长的20%10 错边①单面焊缝②双面焊缝I①h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤2 h≤0.10≤2II①h≤0.10t≤1.5 h≤0.15t≤1.5 h≤0.15t≤2②h≤0.15t≤3 h≤0.15t≤3III①h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3②h≤0.2t≤3 h≤0.2t≤411 焊瘤I 不允许II不允许总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3 III不允许总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过h≤0.312 咬边I 不允许不允许h≤0.03t≤0.5总长度不超过序号项目项目说明(图示)质量等级A B C D焊缝全长的10%IIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的10%，且≤50h≤0.03t≤0.5总长度不超过焊缝全长的15%IIIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的15%h≤0.03t≤1总长度不超过焊缝全长的20%要求修磨的焊缝不允许存在咬边。

焊缝及外观质量验收规范一．目的 Purpose建立诺信达格公司焊接产品的焊缝和外观质量验收标准The purpose of the procedure is to provide an inspection standard for welding – fusion-welded joints quality and cosmetic二．范围 Scope所有诺信达格的焊接产品的焊缝外观检验The procedure is applicable for the welding cosmetic inspection of all Nordson Dage products.三．定义和符合 Definitions and Symbols1. 短缺陷 Short imperfections如果焊缝长度有100mm或更长以及在100mm长度内包含的最大数量的缺陷累计长度低于25mm，那么这样的缺陷可认为是短缺陷。

In case when the welds is 100mm long or longer, imperfections are considered to be short imperfections if, in the 100mm whichcontains the greatest number of imperfections , their total length is less than 25mm如果焊缝长度小于100mm,但是在总长范围内的缺陷累计长度小于焊缝长度的25%，那么这样的缺陷也可认为是短缺陷In case when the weld is less than 100mm long, imperfections are considered to be short imperfections if their total length isless than 25% of the length of the weld2. 符号 Symbolsa –角焊缝的名义喉高nominal throat thickness of the fillet weldb –焊接熔化金属的宽度width of weld reinforcementh –缺陷尺寸（高度或宽度）height or width of imperfections –对接焊缝的名义厚度nominal butt weld thicknesst –壁厚或板厚wall or plate thicknessz –角焊缝的腿长leg length of a fillet weldα- 焊趾的角度angle of weld toe四．参考文件 Normative ReferencesISO 5817:2007 Welding – Fusion-welded joints in steel, nickel, titanium and their alloys( beam welding excluded) – Quality levels for imperfectionsISO 6520:2007 Welding and allied processes – Classification of geometric imperfections in metallic materials – Part 1: Fusion welding五．标准等级的选用 Inspection Quality Level Selection下表对焊接的不同缺陷进行了分类和定义， B级为最高焊接要求的检验级别，C级为正常焊接要求的检验级别，D级为较低焊接要求检验级Below table define the welding limits for imperfection for quality levels. Quality level B corresponds to the highest requirement on the finished weld.Quality level C corresponds to the normal requirement on the finished weld. Quality level D corresponds to the lower requirement on the finished weld.假如没有特殊规定，除了焊缝表面不允许有焊渣异物掺杂和不允许有为完全融合和渗透以外，所有焊接产品的检验等级为C级,参见下面的表单 If no any specified except no slag inclusion and lack of fusion / penetration, the quality level C will be default selection. Detail definition referred to the table as below.焊接缺陷名称Imperfection Designation ISO6520-1Reference说明Remarks厚度t mm验收标准DQuality Level D验收标准CQuality Level C验收标准 BQuality Level B裂纹Cracks 100 任何可见裂纹Any visual cracks >=0.5 不允许Not Permitted不允许Not Permitted不允许Not Permitted弧坑裂纹Crater Crack 104 >=0.5 不允许Not Permitted不允许Not Permitted不允许Not Permitted表面气孔Surface Pores 2017 单个气孔的最大尺寸Maximum dimension of a single pore for-- 对接焊缝 Butt welds-- 角焊缝 Fillet welds0.5 to3d <=0.3 sd<= 0.3 a不允许Not Permitted不允许Not Permitted 单个气孔的最大尺寸Maximum dimension of a single pore for-- 对接焊缝 Butt welds-- 角焊缝 Fillet welds>3d <=0.3s, but max. 3mmd<= 0.3a, but max. 3mmd <=0.2s, but max. 3mmd<= 0.3a, but max. 3mm不允许Not Permitted开口弧坑Crater pipe 2025 0.5 to3h <=0.2t 不允许Not Permitted不允许Not Permitted>3 h <=0.2t, but max.2mm h <=0.1t, but max.1mm 不允许Not Permitted未熔合(未完全熔合)Lack of fusion (incompletefusion) - >=0.5 不允许Not Permitted不允许Not Permitted不允许Not Permitted焊接缺陷名称Imperfection Designation ISO6520-1Reference说明Remarks厚度t mm验收标准 DQuality Level D验收标准 CQuality Level C验收标准BQuality Level B根部未焊透Incomplete 4021 只适用于单边对接焊缝Only for single side butt welds>=0.5 短缺陷允许存在：Short imperfectionsh <=0.2t, but max.2mm不允许Not Permitted不允许Not Permitted连续咬边Continuous undercut 间断咬边Intermittent undercut 50115012要求圆滑过渡Smooth transition is required.不能连续出现This is not regarded as a systematicimperfection0.5 to3短缺陷允许存在Short imperfections:h <= 0.2t短缺陷允许存在Short imperfections:h <= 0.1t不允许Not Permitted>3 h <=0.2 t, but max. 1mm h <=0.1 t,but max. 0.5mmh <=0.05 t,but max. 0.5mm根凹Shrinkage groove 5013 要求圆滑过渡Smooth transition is required0.5 to3h <=0.2mm+0.1 t 短缺陷允许存在Short imperfections:h <= 0.1t不允许Not Permitted>3 短缺陷允许存在Short imperfections:h <= 0.2t but max. 2mm短缺陷允许存在Short imperfections:h <= 0.1t but max.1mm短缺陷允许存在Shortimperfections:h <= 0.05t but max.0.5mm余高过高(对接焊缝) Excess weld metal （butt weld）要求圆滑过渡Smooth transition is required >=0.5 h <=1mm+0.25b, but max.10mmh <=1mm+0.15b, but max.7mmh <=1mm+0.1b, butmax. 5mm焊接缺陷名称Imperfection Designation ISO6520-1参考号ISO6520-1Reference说明Remarks厚度t mm验收标准 DQuality Level D验收标准CQuality Level C验收标准 BQuality Level B焊缝凸度(角焊缝) Excessive convexity (fillet welds) 503 >=0.5 h <=1mm+0.25b, but max.5mmh <=1mm+0.15b, but max.4mmh <=1mm+0.1b, butmax. 3mm焊透过大Excess penetration 504 0.5 to3h <=1mm+0.6b h <=1mm+0.3b h <=1mm+0.1b>3 h <=1mm+1.0b, but max.5mm h <=1mm+0.6b, but max.4mmh <=1mm+0.2b, butmax. 3mm焊缝过渡不良Incorrect weld toe505 -Butt welds（对接焊）- Fillet welds （角焊） a1>=a, a2>=a >=0.5 a >=90° a >=100° a >=150°>=0.5 a >=90° a >=110° a >=110°焊接缺陷名称Imperfection Designation ISO6520-1参考号ISO6520-1Reference说明Remarks厚度t mm验收标准DQuality Level D验收标准CQuality Level C验收标准 BQuality Level B焊瘤Overlap 506 >=0.5 h <=0.2b 不允许Not Permitted不允许Not Permitted未焊满Sagging Incomplete filled groove 5095110.5 to3短缺陷允许存在Short imperfections:h <= 0.25t短缺陷允许存在Short imperfections:h <= 0.1t不允许Not Permitted>3 短缺陷允许存在Short imperfections:h <= 0.25t but max. 2mm 短缺陷允许存在Short imperfections:h <= 0.1t but max.1mm短缺陷允许存在Short imperfections:h <= 0.05t but max.0.5mm烧穿Burn through 510 - >=0.5 不允许Not Permitted不允许Not Permitted不允许Not Permitted焊脚不对称(腿长不等)Excessive asymmetry of fillet weld (excessive unequal leg length) 512 当焊脚不等时In case where an asymmetric fillet weldhas not been prescribed>=0.5 h <=2mm+0.2 a h <=2mm+0.15 a h <=2mm+0.15 a焊接缺陷名称Imperfection Designation ISO6520-1参考号ISO6520-1Reference说明Remarks厚度t mm验收标准DQuality Level D验收标准CQuality Level C验收标准 BQuality Level B根凹Root concavity 515 要求圆滑过渡Smooth transition is required0.5 to3h <=0.2mm+0.1 t 短缺陷允许存在Short imperfections:h <= 0.1t不允许Not Permitted>3 短缺陷允许存在Short imperfections:h <= 0.2t, but max.2mm 短缺陷允许存在Short imperfections:h <= 0.1t, but max.1mm短缺陷允许存在Short imperfections:h <= 0.05t,but max. 0.5mm根部气孔Root porosity 516 焊缝金属凝固时，在焊缝根部形成的多孔性气孔（如根部缺少气体保护时）Spongy formation at the root of a weld dueto bubbling of the weld metal at the momentof solidification (e.g. lack of gasbacking)>=0.5 局部允许Locally permitted不允许Not Permitted不允许Not Permitted接头不良Poor Restart 517 >=0.5 允许：根据接头不良出现的位置Permitted:The limit depends on thetype of imperfectionoccurred due to restart不允许Not Permitted不允许Not Permitted焊接缺陷名称Imperfection Designation ISO6520-1参考号ISO6520-1Reference说明Remarks厚度t mm验收标准DQuality Level D验收标准CQuality Level C验收标准 BQuality Level B角焊缝填充金属过薄Insufficientthroat thickness 5213 不适用较大的熔深工艺Not applicable to processes with proof ofgreater depth of penetration0.5 to3短缺陷允许存在Short imperfections:h <= 0.2mm短缺陷允许存在Short imperfections:h <= 0.2mm不允许Not Permitted>3 短缺陷允许存在Short imperfections:h <= 0.3mm+0.1a,but max. 2mm短缺陷允许存在Short imperfections:h <= 0.3mm+0.1a,but max. 1mm不允许Not Permitted角焊缝填充金属过厚Excessive throat thickness 5214 角焊缝实际喉高过大The actual throat thickness of the filletweld is too large>=0.5 不限Unlimitedh <= 1mm+0.2a,but max. 4mmh <= 1mm+0.15a,but max. 1mm电弧划伤Stray Arc 601 - >=0.5 当不影响母材的性能时接受Permitted, if theproperties of the parentmetal are not affected不允许Not Permitted不允许Not Permitted飞溅Spatter 602 - >=0.5 依材料的防腐蚀要求接受Acceptance depends onapplication ,e.g.material, corrosionprotection不允许Not Permitted不允许Not Permitted。

管道焊缝外观检验标准
管道焊缝是由对接的两个管子通过焊接工艺连接而成，焊缝部位是整
个管道系统中最容易产生问题的部位之一，因此无论是否是重要性质
的管道都需要进行外观检验。

以下是管道焊缝外观检验的标准和要求：
1. 焊缝表面的准备和清洁：焊缝表面必须去除等离子喷涂、氧化物、
油污和杂物等，表面应涂有一层稀释液以防止氧化腐蚀。

2. 断面检验：焊缝断面的检验要求焊面应均匀平整，无裂纹、夹渣和
过量焊料。

3. 缺陷检验：必须检查焊缝表面是否有气孔、裂纹、夹渣、明显凸起、凹陷等缺陷，这些缺陷将影响焊接强度和使用寿命。

4. 合格标准：焊缝外观检验的标准应符合以下条件：
- 气孔和夹渣允许出现一个每英寸一次，每个孔的占地面积不能超过
05平方英寸；
- 裂纹和缩孔禁止出现；
- 即使存在1个可接受的气孔或夹渣缺陷，焊接标记也不会被覆盖或清除；
- 凸起或凹陷不能超过管子表面的1/32，也不能超过管子正常轮廓的10%。

总之，焊缝外观检验标准是必须遵守的要求，超标的焊接不仅会降低焊接质量，而且会带来安全隐患。

所有焊缝的外观检验应进行认真、细致、全面的检查，以确保焊接的管道系统能满足安全和设计要求。

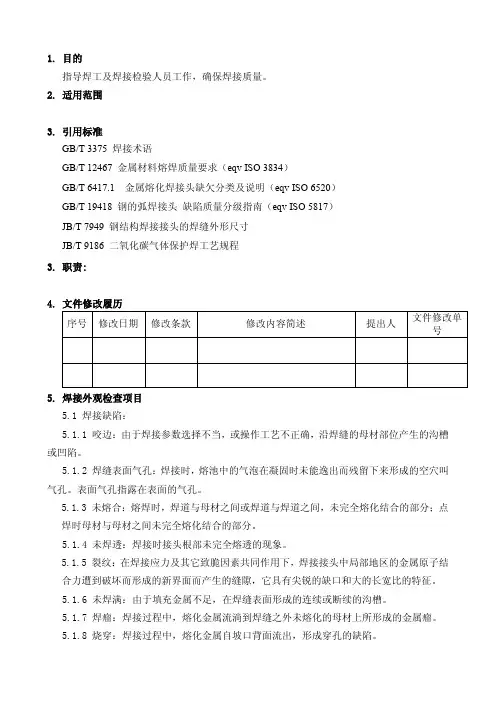

3. 职责:
4. 文件修改履历 序号 修改日期 修改条款
修改内容简述
提出人
文件修改单 号
5. 焊接外观检查项目 5.1 焊接缺陷： 5.1.1 咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊缝的母材部位产生的沟槽
或凹陷。 5.1.2 焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫
不允许
重焊
15 未熔合
允许，但只能 是间断性的， 而且不得造成 表面开裂
不允许
不允许
重焊
根部 16
下塌
焊缝沿 长度方 17 向宽窄
差
焊缝宽 18 度尺寸
偏差
焊缝边 19 缘直线
度
焊缝表 20
面Hale Waihona Puke 凸h≤1+1.2b 最大 5 mm
h≤1+0.6b 最大 4mm
h≤1+0.3b 最大 3 mm
打磨
任意 200mm 范 任意 150mm 范 任意 100mm 范 围内△C≤2.5 围内△C≤2.5 围内△C≤2.5
打磨
焊缝
2 减薄
h≤0.3+0.1a 最大 2 mm
h≤0.3+0.1a 最大 1 mm
h≤0.3+0.05a 最大 0.5 mm
补焊后打磨
焊脚 3
不对称
角焊缝 4 装配间
隙
焊缝宽 5
窄差
角焊缝 6 宽度尺
寸偏差
h≤2+0.2a
h≤2+0.15a h≤1.5+0.15a
补焊或打磨
h≤1+0.1a 最大 4mm
补焊或打磨
焊缝边 7 缘直线
度f
