维修电工高级理论试题及答案1．78××系列三端稳压集成电路是负电压输出。
对错(正确答案)2．职业道德是一种强制性的约束机制。
对错(正确答案)3．职业道德不倡导人们的牟利最大化观念。
对错(正确答案)4．职业道德通过增加职工福利,起着增强企业凝聚力的作用。
对错(正确答案)5．集成运放电路线性应用必须加适当的负反馈。
对(正确答案)错6．在同相放大电路中，输出通过反馈的作用，使得两个输入端电压接近于0，好像两端短路，所以称“虚短”。
对(正确答案)错7．职业道德对企业起到加强沟通的作用。
对错(正确答案)8．作为一名工作认真负责的员工,应该是表面上的工作要做仔细一些,看不到的工作可以快一些。
对错(正确答案)9．多谐振荡器没有稳态，只有两个暂稳态。
对(正确答案)错10．对于一个增益大于1的放大电路,高频信号通过无线感应传播方式反馈到输入端,如果运气不好正好形成正反馈,形成自激震荡。
对(正确答案)错11．职工上班时,夏天天气炎热时可以只穿背心。
对错(正确答案)12．在选用晶闸管时，特别是在有串并联使用时，应尽量选择门极触发特征接近的晶闸管用在同一设备上，特别是用在同一臂的串或并联位置上。
对(正确答案)错13．大功率.小功率.高频.低频三极管的图形符号是一样的。
对(正确答案)错14．液压泵正常工作的必备条件是应具备能交替变化的密封溶剂，应有配流装置吸油过程中，油箱必须密封，不得与大气相通。
对错(正确答案)15．常见的蓄能器有：重力式、弹簧式、充气式。
对(正确答案)错16．X62W型铣床主轴电机M1启动后，速度继电器KS的一幅常开触点闭合，为主轴电动机的停转制动作好准备。
对错(正确答案)17．施工现场临时用电要求采用“TN-S”接零保护系统。
对(正确答案)错18．由固定的电源或由移动式发电设备供电的移动式机械的金属外壳或底座，应和这些供电电源的接地装置有金属连接。
对(正确答案)19．电度表测量的是交流电。
自动控制导言一、接线注意要点1、对于3.1.1—3.1.4四个模块中的电路图，不妨可参考如下图1所示电路图中的接法：图1在图1中的“可逆”电位器2，在实验板上514C 芯片的左下角的电位器2（具有可逆/不可逆的功能），如下图2所示，不可用面板上别的电位器代替。
图2 图3接线面板上有两块电压表，分别为电压表1、电压表2，如上图3所示。
其中，电压表1量程较小，用作测量gn U ；电压表2量程较大，用作测量Tn U 。
故上图接线中，V 所对应的应该是电压表2，在接线中应当注意。
二、操作步骤3.1.1—3.1.4调试步骤：正确接线，将象限开关拨到相应位置，不可逆就是在第三象限，可逆是在一、三象限。
合上电源总开关，再合上空气开关，将检测表杆接到7号脚，调节2p R 电位器，使电流限幅为7.5V （相当于e I 5.1），锁定不动。
然后将检测表杆接到13号脚，调给定电压为0V ，这时按下2个按钮，观察电机转子是否转动，如有微动调节P11到转子静止，即给定电压0=gn U ，0=n 。
根据题意将gn U 调到最大值，例如-5V ，这时根据题意调P10将转速调到规定值，这两个值就决定了调节特性曲线的斜率，调好后P10就不动了，根据表格要求，调1p R ，可取得不同的gn U 、n 、Tn U 分别填入表格，作出调节特性曲线图。
若静态曲线图，则改变负载的阻值，即调节电流。
【P10高速校正：控制电机的最大转速，顺时针旋转可提高电动机的最大转速。
】 【P11零速校正：在速度环零给定时可调零。
】3.2.1—3.2.6操作步骤： 1、初始化过程： P0010=30P0970=1（以上两步恢复出厂设置） P0010=1（快速设置为电压作加减用）P0304~P0311（电机各项参数，参见设备铭牌）【其中P0308为功率因数】 P0010=0（准备运行） P0003=3（专家级） P0005=22（显示转速）P1300=0（线性f V /控制方式） P1120=___（上升时间） P1121=___（下降时间）2、模拟量控制P1000=2（模拟量控制） P0700=2（端口控制）P0701=1（代表5号脚所接按钮，其中数值1代表：正转+启动）P0702=2（代表6号脚所接按钮，其中数值2代表：反转+启动）P0703=12（代表7号脚所接按钮，其中数值12代表：正转变反转或反转变正转）P1120=____（上升时间）P1121=____（下降时间）P0000【注意：P0704代表8号脚所接按钮。

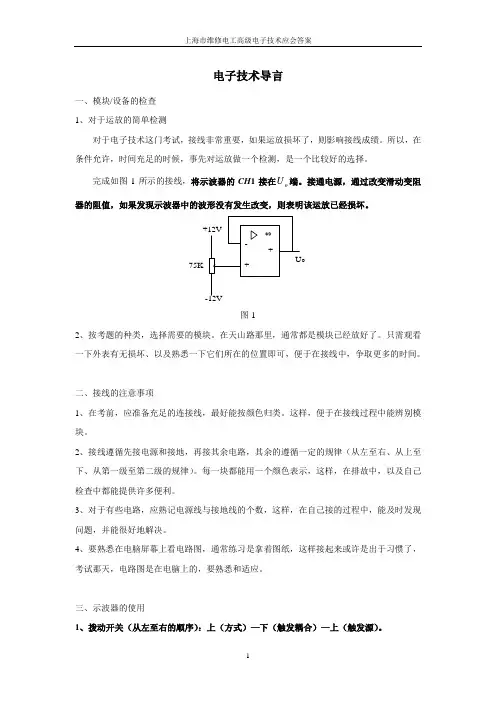

电子技术导言一、模块/设备的检查 1、对于运放的简单检测对于电子技术这门考试，接线非常重要，如果运放损坏了，则影响接线成绩。
所以，在条件允许，时间充足的时候，事先对运放做一个检测，是一个比较好的选择。
完成如图1所示的接线，将示波器的CH 1接在o U 端。
接通电源，通过改变滑动变阻器的阻值，如果发现示波器中的波形没有发生改变，则表明该运放已经损坏。
-++8+12V-12V75KU O图12、按考题的种类，选择需要的模块。
在天山路那里，通常都是模块已经放好了。
只需观看一下外表有无损坏、以及熟悉一下它们所在的位置即可，便于在接线中，争取更多的时间。
二、接线的注意事项1、在考前，应准备充足的连接线，最好能按颜色归类。
这样，便于在接线过程中能辨别模块。
2、接线遵循先接电源和接地，再接其余电路，其余的遵循一定的规律（从左至右、从上至下、从第一级至第二级的规律）。
每一块都能用一个颜色表示，这样，在排故中，以及自己检查中都能提供许多便利。
3、对于有些电路，应熟记电源线与接地线的个数，这样，在自己接的过程中，能及时发现问题，并能很好地解决。
4、要熟悉在电脑屏幕上看电路图，通常练习是拿着图纸，这样接起来或许是出于习惯了，考试那天，电路图是在电脑上的，要熟悉和适应。
三、示波器的使用1、拨动开关（从左至右的顺序）：上（方式）—下（触发耦合）—上（触发源）。
2、按钮三个下，其他一律弹出。
三个分别为CH1的DC；CH2的DC；触发自动项。
3、旋钮三个右，也就是三个微调要旋到底。
通过以上三步的操作，就能便捷地进行测试了，如波形偏小、偏左、右就能很好地调整。
所以，在使用示波器前，考评老师肯定将示波器打乱了，按那三步操作，便能很快很便捷地将示波器调好。
示波器实物图如图2所示。
图2中最上方的是信号发生器，天山路电子技术考试中的信号发生器已经改为数字式了，不是图上的这个了。
下方的示波器还是一样的。
图2四、电源的使用1、模电用上面的电源（12V）2、数电用下面的电源（5V）3、在数电中，若出现有用数码管的电路，其电源用下面可调的电源，调至8V。
《维修电工》（三级）电子试题一、示波器的使用7-最后左右位移放中间，调上下位移会看到一横线。
好了把接地松开。
试题代码：4.1.1试题名称：三角波发生器操作内容（1） 首先完成N1电路的接线，在运放N1的输入端（R2前）输入频率为50Hz、峰值为6V的正弦波，用双踪示波器测量并同时显示输入电压及u o1的波形，记录传输特性；（2） 然后完成全部电路的接线，用双踪示波器测量输出电压u o1及u o2的波形，并记录波形，在波形图中标出波形的幅度和三角波电压上升及下降的时间。
向考评员演示电路已达到试题要求；（3） 在测量输出电压u o2波形时，调节电位器Rp,观察输出电压的波形有何变化？并记录周期调节范围；（4） 按要求在此电路上设置一个故障，由考生用仪器判别故障，说明理由并排除故障。
调试步骤第1步.正确接线a.首先接电源：用红色线接+12V、用黄色线接-12V、用黑色线接“⊥”b.把所有接地线用黑色线连接好c.接下来再把所有元件多连接好d. 检查无误（经考评员同意）方能通电第2步.打开示波器开关，调整示波器适当位置：第3步.调整好后，打开电源，用双踪示波器，CH1通道测uo1的波形（示波器公共接地端接地），测出的波形为方波。
CH2通道测uo2的波形，测出的波形为三角波。
（波形图画在答题卷上）第4步.传输特性测量具体操作如下：a.打开发生器电源开关，将信号发生器频率调到50Hz，电压为峰-峰值12V的正弦波。
b.在R2下与uo2之间断开，将发生器接地端接地，另一端接在R2下端。
c.示波器的CH1接R2端监测发生器输入（ui）的信号（此波形测的是发生器的正弦波信号）。
d.示波器的CH2接uo1的输出波形（此波形是矩形波）。
e.然后在示波器上按X-Y键，此时显示的波形就是传输特性。
（波形图画在答题卷上）第5步. 向考评员演示结果第6步.排故。
—.调试：1、在运放N1的输入端（R2前）输入频率为50Hz、峰值为6V的正弦波，用双踪示波器测量并同时显示输入电压及u o1的波形，记录传输特性。
维修电工（高级）1+X职业技能鉴定考核指导手册试题（参考答案）2012年7月电子技术一、判断题01、具有反馈元件的放大电路即为反馈放大电路。
（ √ ） 02、正反馈主要用于振荡电路，负反馈主要用于放大电路。
（ √ ）03、若反馈信号使净输入信号增大，因而输出信号也增大，这种反馈称为正反馈。
（ √ ） 04、把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
（ √ ） 05、把输出电压短路后，如果反馈仍存在，则此反馈是电流反馈。
（ √ ） 06、在反馈电路中反馈量是交流分量的称为交流反馈。
（ √ ） 07、在反馈电路中反馈量是直流分量的称为直流反馈。
（ √ ） 08、要求放大电路带负载能力强、输入电阻高，应引入电流串联负反馈。
（ × ） 要求放大电路带负载能力强、输入电阻高，应引入电压串联负反馈09、射极跟随器是电流并联负反馈电路。
（ × ） 射极跟随器是电压并联负反馈电路。
10、采用负反馈既可提高放大倍数的稳定性，又可增大放大倍数。
（ × ） 采用负反馈既可提高放大倍数的稳定性，但减小了放大倍数。
11、放大电路要稳定静态工作点，则必须加直流负反馈电路。
（ √ ） 12、交流负反馈不仅能稳定取样对象，而且能提高输入电阻。
（ × ） 交流负反馈不仅能稳定取样对象，而且能提高输入电阻13、放大电路中上限频率与下限频率之间的频率范围称为放大电路的通频带。
（ √ ） 14、为了提高放大器的输入电阻、减小输出电阻，应该采用电流串联负反馈。
（ × ） 为了提高放大器的输入电阻、减小输出电阻，应该采用电压串联负反馈。
15、深度负反馈放大电路的闭环电压放大倍数为(1)f AF && （ √ ） 16、在深度负反馈下，闭环增益与管子的参数几乎无关，因此可任意选用管子组成放大电路。
（ × ） 17、在深度负反馈条件下，串联负反馈放大电路的输入电压与反馈电压近似相等 （ √ ）18、负反馈放大电路产生低频自激振荡的原因是多级放大器的附加相移大。

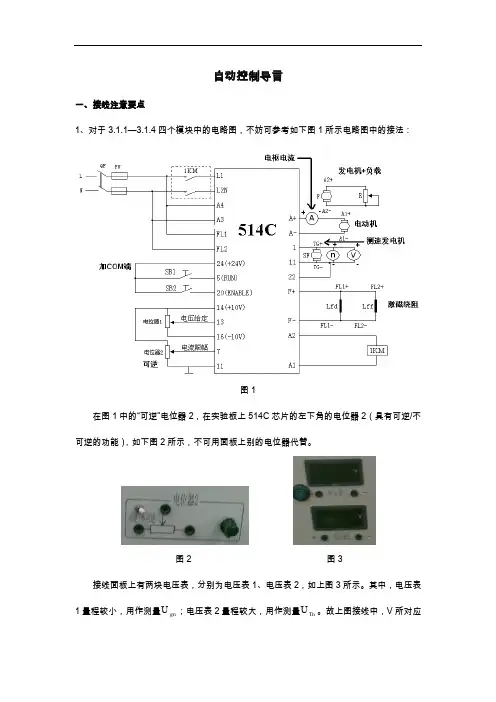

自动控制导言一、接线注意要点1、对于3.1.1—3.1.4四个模块中的电路图，不妨可参考如下图1所示电路图中的接法：图1在图1中的“可逆”电位器2，在实验板上514C 芯片的左下角的电位器2（具有可逆/不可逆的功能），如下图2所示，不可用面板上别的电位器代替。
图2 图3接线面板上有两块电压表，分别为电压表1、电压表2，如上图3所示。
其中，电压表1量程较小，用作测量gn U ；电压表2量程较大，用作测量Tn U 。
故上图接线中，V 所对应的应该是电压表2，在接线中应当注意。
二、操作步骤3.1.1—3.1.4调试步骤：正确接线，将象限开关拨到相应位置，不可逆就是在第三象限(此处有疑问，具体不可逆是在第一或第三象限需要作进一步确认)，可逆是在一、三象限。
合上电源总开关，再合上空气开关，将检测表杆接到7号脚，调节2p R 电位器，使电流限幅为7.5V （相当于e I 5.1），锁定不动。
然后将检测表杆接到13号脚，调给定电压为0V ，这时按下2个按钮，观察电机转子是否转动，如有微动调节P11到转子静止，即给定电压0=gn U ，0=n 。
根据题意将gn U 调到最大值，例如-5V ，这时根据题意调P10将转速调到规定值，这两个值就决定了调节特性曲线的斜率，调好后P10就不动了，根据表格要求，调1p R ，可取得不同的gn U 、n 、Tn U 分别填入表格，作出调节特性曲线图。
若静态曲线图，则改变负载的阻值，即调节电流。
【P10高速校正：控制电机的最大转速，顺时针旋转可提高电动机的最大转速。
】 【P11零速校正：在速度环零给定时可调零。
】3.2.1—3.2.6操作步骤： 1、初始化过程： P0010=30P0970=1（以上两步恢复出厂设置）变频器显示“busy ”，等待数秒后完成P0010=1（快速设置，主要用于设定电机参数）P0304~P0311（电机各项参数，参见设备铭牌）【其中P0308为功率因数】 P0010=0（准备运行）P0003=3（专家级）P0005=22（显示转速）在模拟量给定时，可设置为21，用于显示频率V/控制方式）P1300=0（线性fP1120=___（上升时间）P1121=___（下降时间）2、模拟量控制P1000=2（模拟量控制）P0700=2（端口控制）P0701=1（代表5号脚所接按钮，其中数值1代表：正转+启动）P0702=2（代表6号脚所接按钮，其中数值2代表：反转+启动）P0703=12（代表7号脚所接按钮，其中数值12代表：正转变反转或反转变正转）P1120=____（上升时间）P1121=____（下降时间）r0000【注意：P0704代表8号脚所接按钮。
维修电工（高级）1+X职业技能鉴定考核指导手册试题（参考答案）2012年7月电子技术一、判断题01、具有反馈元件的放大电路即为反馈放大电路。
（√）02、正反馈主要用于振荡电路，负反馈主要用于放大电路。
（√）03、若反馈信号使净输入信号增大，因而输出信号也增大，这种反馈称为正反馈。
（√）04、把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
（√）05、把输出电压短路后，如果反馈仍存在，则此反馈是电流反馈。
（√）06、在反馈电路中反馈量是交流分量的称为交流反馈。
（√）07、在反馈电路中反馈量是直流分量的称为直流反馈。
（√）08、要求放大电路带负载能力强、输入电阻高，应引入电流串联负反馈。
（×）要求放大电路带负载能力强、输入电阻高，应引入电压串联负反馈09、射极跟随器是电流并联负反馈电路。
（×）射极跟随器是电压并联负反馈电路。
10、采用负反馈既可提高放大倍数的稳定性，又可增大放大倍数。
（×）采用负反馈既可提高放大倍数的稳定性，但减小了放大倍数。
11、放大电路要稳定静态工作点，则必须加直流负反馈电路。
（√）12、交流负反馈不仅能稳定取样对象，而且能提高输入电阻。
（ ×）交流负反馈不仅能稳定取样对象，而且能提高输入电阻13、放大电路中上限频率与下限频率之间的频率范围称为放大电路的通频带。
（ √）14、为了提高放大器的输入电阻、减小输出电阻，应该采用电流串联负反馈。
（ ×）为了提高放大器的输入电阻、减小输出电阻，应该采用电压串联负反馈。
15、深度负反馈放大电路的闭环电压放大倍数为(1)f AF && （ √）16、在深度负反馈下，闭环增益与管子的参数几乎无关，因此可任意选用管子组成放大电路。
（ ×）17、在深度负反馈条件下，串联负反馈放大电路的输入电压与反馈电压近似相等（√）18、负反馈放大电路产生低频自激振荡的原因是多级放大器的附加相移大。

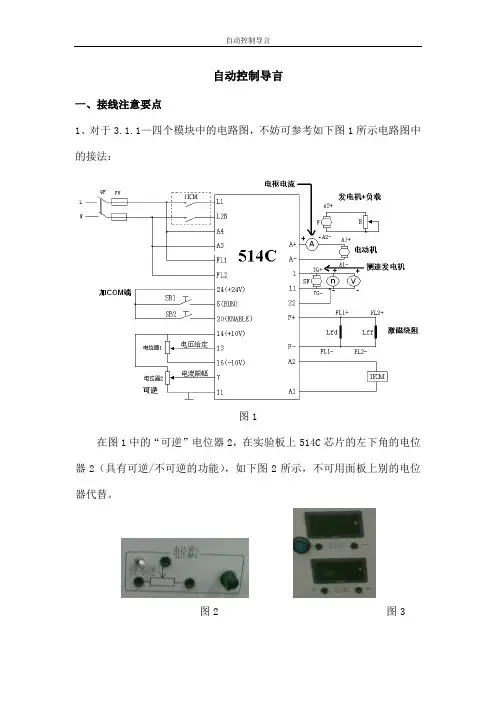

自动控制导言一、接线注意要点1、对于3.1.1—四个模块中的电路图，不妨可参考如下图1所示电路图中的接法：图1在图1中的“可逆”电位器2，在实验板上514C芯片的左下角的电位器2（具有可逆/不可逆的功能），如下图2所示，不可用面板上别的电位器代替。
图2 图3接线面板上有两块电压表，分别为电压表1、电压表2，如上图3所示。
其中，电压表1量程较小，用作测量U；电压表2量程较大，用作gn测量U。
故上图接线中，V所对应的应该是电压表2，在接线中应当注意。
Tn二、操作步骤 3.1.1—调试步骤：正确接线，将象限开关拨到相应位置，不可逆就是在第三象限(此处有疑问，具体不可逆是在第一或第三象限需要作进一步确认)，可逆是在一、三象限。
合上电源总开关，再合上空气开关，将检测表杆接到7号脚，调节2p R 电位器，使电流限幅为（相当于e I 5.1），锁定不动。
然后将检测表杆接到13号脚，调给定电压为0V ，这时按下2个按钮，观察电机转子是否转动，如有微动调节P11到转子静止，即给定电压0=gn U ，0=n 。
根据题意将gn U 调到最大值，例如-5V ，这时根据题意调P10将转速调到规定值，这两个值就决定了调节特性曲线的斜率，调好后P10就不动了，根据表格要求，调1p R ，可取得不同的gn U 、n 、Tn U 分别填入表格，作出调节特性曲线图。
若静态曲线图，则改变负载的阻值，即调节电流。
【P10高速校正：控制电机的最大转速，顺时针旋转可提高电动机的最大转速。
】【P11零速校正：在速度环零给定时可调零。
】3.2.1—操作步骤： 1、初始化过程： P0010=30P0970=1（以上两步恢复出厂设置）变频器显示“busy ”，等待数秒后完成P0010=1（快速设置，主要用于设定电机参数）P0304~P0311（电机各项参数，参见设备铭牌）【其中P0308为功率因数】P0010=0（准备运行）P0003=3（专家级）P0005=22（显示转速）在模拟量给定时，可设置为21，用于显示频率P1300=0（线性fV/控制方式）P1120=___（上升时间）P1121=___（下降时间）2、模拟量控制P1000=2（模拟量控制）P0700=2（端口控制）P0701=1（代表5号脚所接按钮，其中数值1代表：正转+启动）P0702=2（代表6号脚所接按钮，其中数值2代表：反转+启动）P0703=12（代表7号脚所接按钮，其中数值12代表：正转变反转或反转变正转）P1120=____（上升时间）P1121=____（下降时间）r0000【注意：P0704代表8号脚所接按钮。
2023年上海电工（高级）考试内部全考点题库附答案1、【单选题】35KV油开关的主要结构有哪些( )。
（ C ）A、提升机构、油箱、导电系统B、电容套管、电流互感器操作机构C、油箱灭弧室、导电系统、电容套管D、油箱、铁架、升降机构、导电系统2、【单选题】DH型自动重合闸装置中没有下列哪种继电器( )。
（ C ）A、SJB、ZJC、BCJD、XJ3、【单选题】PN结外加反向电压，电流值与外加电压的大小的关系是( )。
（ D ）A、随外加电压的增加，反向电流增加B、随外加电压的增加，反向电流减小C、随外加电压的增加，反向电流无变化D、随外加电压的增加，反向电流趋于稳定4、【单选题】SN10～10型少油断路器进行分、合闸操作所必需的注油量不得少于( )Kg。
（ B ）A、0.5B、1C、2D、2.55、【单选题】下列( )是磁场强度的单位。
（ C ）A、伏安B、安C、安/米D、享6、【单选题】下列不属于单结管触发电路特点的是( )。
（ D ）A、脉冲前沿陡峭B、抗干扰性能较好C、温度补偿性能较好D、电路复杂，稳定性差7、【单选题】下列不属于同步信号为锯齿波的触发电路的优点是( )。
（ D ）A、不受电网电压波动与波形畸变的影响B、抗干扰能力强C、移相范围宽D、整流装置的输出直流平均电压与控制电压不是线性关系8、【单选题】下列可控硅整流电路调试方法哪个是错误的( )。
（ B ）A、先调控制回路，后调主回路B、先调主回路，后调控制回路C、先检查交流，后检查直流D、线路送电要分块9、【单选题】下列哪个不属于断路器控制回路的调试范围( )。
（ B ）A、能监视电源及跳合闸回路B、操作电压应满足要求C、有防跳跃闭锁装置D、合闸或跳闸完成后，应使命令脉冲自动解除10、【单选题】为避免干扰，TTL或非门多余输入端的一般处理方法是( )。
（ D ）A、悬空B、接电源正极C、多余端接在一起D、接地11、【单选题】晨检中摸下颌部是为了了解婴幼儿是否()。
PLC导言一、操作流程1、打开FXGPWIN软件，选择【文件】——【新建】——【FX2N】。
2、点击【视图】——【指令表】，进行对指令的输入。
（写好后，点击【视图】——【梯形图】，查看梯形图是否正确，如果梯形图有的，则表明指令输入正确，否则代表输入有误，需进行修改。
）3、打开PLC控制台上的电源。
将PLC控制台上的开关拨至“传送”。
4、在FXGPWIN软件中选择【PLC】——【传送】——【读入】。
输入步数，建议输入的步数范围在一定的合理的范围内，例如程序步数为99，不妨设输入步数为100；如程序步数为113，不妨设输入步数为120等。
设置的数值越长，传送的时间也就越长。
5、传送好程序后，将PLC机箱上的开关拨至“运行”。
6、查看PLC机箱上的的错误指示灯是否亮，如果亮起，则表明程序有误，需进行修改。
7、完成简易接线。
特别注意公共端的线（接地线）。
8、在FXGPWIN软件中，【监控/测试】——【开始监控】，进行对程序的监控。
9、打开高级工动画测试软件，进行软件与PLC的联机调试。
选择相关试题代号，单击“联机”按钮。
10、按题目要求，在PLC机器上进行控制，在高级工软件上进行观察现象，如与题意相符，则表示程序设计正确，否则，反之。
最后，拆去接线，关闭PLC控制台电源。
特别注意：1、由于高级工动画软件在制作过程中存在一定的BUG，故在调试时，有些课题需在程序开头处额外补充一行指令，该指令在高级工动画软件上有提示，只需进行补充即可，对程序设计不妨碍。
2、FX软件中写好的程序，最好保存在电脑上，以免发生意外。
二、答题技巧1、对于题目中可采用梯形图或状态转移图，我个人采用的是状态转移图，比较方便，下文给出的参考图都是状态转移图。
2、对于写指令的时候，对于前面的步序号，能自行写出最好，如有不确定，可在FX软件中进行输入，即能观察到步序号。
4.1.1 运料小车PLC控制一、操作内容其中启动按钮SB1用来开启运料小车，停止按钮SB2用来手动停止运料小车。
电力电子导言一、三相变压器的钟点表示 1、整流变压器——主电路采用Y/Y -12、△/Y -11、Y/Y -6 三种形式 2、同步变压器——触发电路 采用△/Y -11下面分别画出上述三种钟点表示接法： ①Y/Y-12A B Ca b c②Y/Y-6A B Ca b c或者A B Ca b c③△/Y-11A B Ca bc二、调试前的准备工作——示波器设定 ①插孔：CH1、接地线 ②灰度右转到底③弹出所有按钮，再按下CH1、自动扫描、电源触发、DC ④Y 轴粗调10V/div X 轴粗调2ms/div⑤按下接地、上下左右，调到基线在正中间且完整。
⑥测试波形A U （电源相电压L1-N 间）使波形如下图1所示（该波形必须是完整、稳定）。
图1其中，每半个周期占三格。
大致波形如上图1（正弦波刻意画粗，便于观察，实际示波器中的波形没这么粗）。
若波形不稳定，问题可能是“电平”；若正负半周颠倒，问题可能是“极性”；若线条粗，问题肯能是“聚焦”。
三、按要求调试1、脉冲选择（只有后三个是双脉冲触发，前面的都是单脉冲触发）。
2、测试A U 、B U 、C U 波形，观察电源相序是否为正序（A →B →C →A ）。
3、接通同步电源，测试sa U 、sb U 、sc U （Y 轴粗调向右转三~四档）。
4、C U 调零，接通直流电源测1p U ，调节偏移电位器，使1p U到初相位（max 30α+）。
5、调节C U （控制电压），使1p U的α从0~max α变化。
6、接通主电源，测试d U ，调节C U ，使d U 从max ~0d U 变化，再调到考评员指定的角度。
7、测试1VT U 、3VT U 、5VT U 。
注意点：（1）在示波器进行波形测试时，注意先接地线（黑线），再接测试线（红线）；遵循先进后出原则，拔去的时候，先拔去测试线（红线），再拔去地线（黑线）。
（2）接电路图中负载d R 返回的这根线是接在二次侧。
四、十套考题的不同之处2.1.1~2.1.3（三题）同前面调试步骤。
2.3.1~2.3.3（二题）选择“双脉冲”，其他同上。
2.2.1~2.2.3（三题）sa U 通过示波器右移到原点。
2.1.4（一题）脉冲初始相位，用4p U来定（4p U滞后1p U180度）。
2.4.1（一题）选择“双脉冲”以及加测11N A U 、13N A U、15N A U、24N A U、26N A U、22N A U。
五、接线注意要点1、在接线前，检查“短路片”是否齐全。
2、主电路用大头线接线，触发电路用小头线连接。
尽量每根导线不使用两个导线相接（由于实际接线中，没有足够长的导线，会使用两个短的串接成一根长的，此时应注意端口的处理。
不要将金属接头裸露在外。
）3、其余接线要点介绍和电子技术模块中的相仿，不做赘述。
六、画波形图时注意 1、sa U ，sb U ，sc U 的画法：2、在2.1.4三相半波可控整流电路（共阳极接法的电感负载）中画图注意的问题： 1VT 对应4VT ；3VT 对应6VT ； 5VT 对应2VT 。
3、在2.3.1三相全控桥式整流电路（带电阻负载）以及2.3.2三相全控桥式整流电路（带电感负载）中画图注意的问题： 脉冲为双脉冲，间隔为60度。
4、在2.4.1双反星形可控整流电路中画图注意的问题：脉冲为双脉冲，间隔为60度。
U：正半周从0度开始A1N1U：正半周从120度开始A13NU：正半周从240度开始A5N1U：负半周从0度开始A24NU：负半周从120度开始A26NU：负半周从240度开始A22N七、常见故障现象及故障分析八、示波器及实验台设备实物图图2 示波器图3 电力电子实训台2.1.1 带电阻负载的三相半波可控整流电路一、操作内容（1）按图要求在电力电子实训装置上完成接线工作。
（2）按要求正确选择“单脉冲”或“双脉冲”，调节偏移电压b u ，确定脉冲的初始相位，然后调节控制电压c u ，使控制角α从150°～0°变化，输出直流电压d u 从0～最大值变化。
用示波器观察当控制角α变化时，输出直流电压d u 的波形。
要求输出直流电压d u 不缺相，波形整齐，并向考评员演示。
（3）用示波器测量并画出=α 0°、15°、30°（由考评员选择其中之一，下同）时的输出直流电压d u 的波形，晶闸管触发电路功放管集电极电压p u 1、3、5 波形，晶闸管两端电压VT u 1、3、5 波形，及同步电压s u a 、b 、c 波形。
（4）考评员在此电路上设置一个故障，由考生判别故障，说明理由并排除故障。
二、操作要求（1）根据给定的设备和仪器仪表，在规定时间内完成接线、调试、测量工作，达到考试规定的要求。
调试过程中一般故障自行解决。
（2）绘制d u 、p u _、VT u _、s u _波形。
（3）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内不得延时。
三、答题卷（一）测量并画出=α0°、15°、30°（由考评员选择其中之一，下同）时的输出直流电压d u 波形，晶闸管触发电路功放管集电极p u 1、3、5 波形，晶闸管两端电压VT u 1、3、5 波形；同步电压s u a 、b 、c 波形。
1、在波形图上标齐电源相序，画出输出直流电压d u 的波形2、晶闸管触发电路功放管集电极p u __波形3、在波形图上标齐电源相序，画出晶闸管两端电压VT u __波形4、同步电压s u _波形u u u wtwtwt（二）排故 1、记录故障现象：2、分析故障原因：3、找出故障点：四、解析 1、调试步骤：①正确连接电路，注意主电路用大头线接线，触发电路用小头线接线。
②触发电路脉冲选择单脉冲。
③测试A U 、B U 、C U 波形，观察电源相序是否为正序（A →B →C →A ）。
④接通同步电源，测试sa U 、sb U 、sc U （Y 轴粗调向右转三~四档）。
⑤C U 调零【白色旋转钮向左转到底】，接通直流电源测1p U ，调节偏移电位器【黑色的旋转钮】，使1p U到初相位（max 30α+），本题即180°，也就是示波器中显示占3格。
⑥调节C U （控制电压），使1p U的α从0~max α变化。
⑦接通主电源，测试d U ，调节C U ，使d U 从max ~0d U 变化，再调到考评员指定的角度。
⑧测试1VT U 、3VT U 、5VT U 。
2、画图注意事项： ①脉冲为单脉冲②sa U →ab U ；sb U →bc U ；sc U →ca U五、波形图练习u u u wtwtwt 0。
u u u wtwtwtwt15。
u u u wtwtwtwt30。
答案：2.1.1三相半波可控整流电路（带电阻负载）uu u wtwt wt wt 0。
uu u wtwtwt15。
wt30。
2.1.2 带电感负载的三相半波可控整流电路一、操作内容（1）按图要求在电力电子实训装置上完成接线工作。
（2）按要求正确选择“单脉冲”或“双脉冲”，调节偏移电压b u ，确定脉冲的初始相位，然后调节控制电压c u ，使控制角α从90°～0°变化，输出直流电压d u 从0～最大值变化。
用示波器观察当控制角α变化时，输出直流电压d u 的波形。
要求输出直流电压d u 不缺相，波形整齐，并向考评员演示。
（3）用示波器测量并画出=α 15°、30°、45°、60°、75°（由考评员选择其中之一，下同）时的输出直流电压d u 的波形，晶闸管触发电路功放管集电极电压p u 1、3、5 波形，晶闸管两端电压VT u 1、3、5 波形，及同步电压s u a 、b 、c 波形。
（4）考评员在此电路上设置一个故障，由考生判别故障，说明理由并排除故障。
二、操作要求（1）根据给定的设备和仪器仪表，在规定时间内完成接线、调试、测量工作，达到考试规定的要求。
调试过程中一般故障自行解决。
（2）绘制d u 、p u _、VT u _、s u _波形。
（3）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内不得延时。
三、答题卷（一）测量并画出=α 15°、30°、45°、60°、75°（由考评员选择其中之一，下同）时的输出直流电压d u 波形，晶闸管触发电路功放管集电极p u 1、3、5 波形，晶闸管两端电压VT u 1、3、5 波形；同步电压s u a 、b 、c 波形。
1、在波形图上标齐电源相序，画出输出直流电压d u 的波形 2、晶闸管触发电路功放管集电极p u __波形3、在波形图上标齐电源相序，画出晶闸管两端电压VT u __波形4、同步电压s u _波形u u u wtwtwt（二）排故 1、记录故障现象：2、分析故障原因：3、找出故障点：四、解析 1、调试步骤：①正确连接电路，注意主电路用大头线接线，触发电路用小头线接线。
②触发电路脉冲选择单脉冲。
③测试A U 、B U 、C U 波形，观察电源相序是否为正序（A →B →C →A ）。
④接通同步电源，测试sa U 、sb U 、sc U （Y 轴粗调向右转三~四档）。
⑤C U 调零【白色旋转钮向左转到底】，接通直流电源测1p U ，调节偏移电位器调节偏移电位器【黑色的旋转钮】，使1p U 到初相位（max 30α+），本题即120°，也就是示波器中显示占2格。
⑥调节C U （控制电压），使1p U的α从0~max α变化。
⑦接通主电源，测试d U ，调节C U ，使d U 从max ~0d U 变化，再调到考评员指定的角度。
⑧测试1VT U 、3VT U 、5VT U 。
2、画图注意事项： ①脉冲为单脉冲②sa U →ab U ；sb U →bc U ；sc U →ca U ③当75=α时，d u 的波形在负半轴是连续的五、波形图练习u u u wtwtwt 45。
u u u wtwtwt60。
u u u wtwtwt75。
答案：2.1.2三相半波可控整流电路（带电感负载）wtwt45。
wtwt60。
uu wtwtwt75。
2.1.3 带续流二极管的三相半波可控整流电路一、操作内容（1）按图要求在电力电子实训装置上完成接线工作。
（2）按要求正确选择“单脉冲”或“双脉冲”，调节偏移电压b u ，确定脉冲的初始相位，然后调节控制电压c u ，使控制角α从150°～0°变化，输出直流电压d u 从0～最大值变化。
用示波器观察当控制角α变化时，输出直流电压d u 的波形。
