信号发生器简易使用手册
一、 概述
信号发生器主要的功能是在手机测试时提供符合要求的信号，因此我们在使
用前要先了解信号发生器的一些基本的性能指标（如所能产生的信号频率范围、
幅值范围等），选择符合我们要求的仪器来进行测试。信号的频率范围一般都会标在仪器的前面板上，使用前应多加留意。下面我们就以Agilent E4438C ESG Vector Signal Generator为例来说明信号发生器的基本使用方法。
二、 基本项设置和功能
1、显示屏
显示当前功能的信息。信息包括状态指示，频率和幅值设置，错误消息。
软键的标注位于显示屏的右手边。 2、软键 软键激活显示屏上对应的每个键的功能。 3、频率设置键
按这个键可以设置有关频率的功能。例如改变RF输出频率或使用菜单
设置频率的属性如参考频率和频率偏差等。 4、幅值设置键
按这个键可以设置有关幅值的功能。例如改变RF输出幅值或使用菜单
设置幅值的属性如功率搜索，用户平面和电平模式等。 5、旋纽
旋转这个旋纽可以增加或减少数值或改变高亮数字或性能。也可以使用它来列表中单步移动或在一行中选择项目。 6、菜单键
这些键可以通过软键设置列表扫描和单步扫描，有用功能，LF输出和各
种调制类型等。 7、保存键 通过这个键可以将数据保存到仪器状态寄存器中。仪器状态寄存器分为
10个序列（0～9），每个序列包括100个寄存器（00～99）。保存键允许保存和
重现频率和幅值设置。一当仪器状态被保存了，所有的频率，幅值和调制设置可
以通过Recall键重现。 8、重现键 重现先前保存在寄存器里的仪器状态。
9、外部输入连接端口1
这个BNC（同轴电缆接插件）输入连接端口接受AM，FM和M 1 Vp 的信号。对于所有的调制方式，1 Vp 形成指示的偏移或深度。当为AM，FM或
M选择ac_coupled输入，峰值输入电压偏离1 Vp 3％时，显示屏上的HI/LO指示高亮。破坏电压是5Vrms和10Vp。这个端口也能够在满足下面线性控制的条件下作

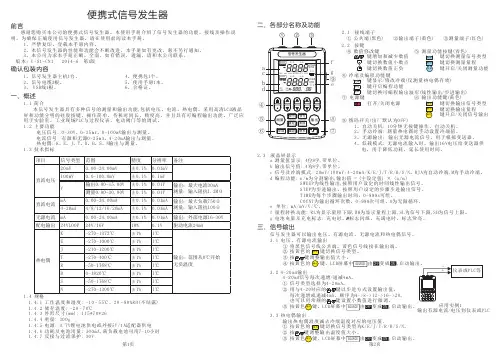

HQ-A01便携式电流信号发生器
联系QQ 346917144 563604357
/item.htm?id=12548086805
手持携式式电流信号仪可以精确输出0～24mADC电流信号，可以设定0.01mA、0.1mA、1mA、4mA、20mA步进量，可以预置步进时间等参数；可手动给定信号，也可按设定步进量、时间间隔编程分时自动给定信号。
当发现电池电量不足时自动将输出电流设为0 mA，或者什么都不显示。电池可以在满负载情况下连续使用8小时。
按键为感应触摸按键，无需用力按键，用手轻点即可。
按键操作
按下电源开关，初始状态为手动状态，输出电流为4mA，步长为1mA，可以通过按
键加或 键减来设定手动输出电流的大小。在手动模式下按 键步长变为0.01mA，再按 键选择步长变为0.1mA，再按 键步长变为1mA。在手动模式下按 进入设定模式，默认为设置手动步长，按 键可以进入自动步长设置；再按 键，可以进入自动间隔时间设置；按 或 键可以设定手动步长、自动步长、自动间隔时间。
在设定模式下按 进入自动模式，在自动模式下，自动按设定的步长、时间间隔，按照4毫安到20毫安、20毫安到4毫安、4毫安到20毫安循环输出。
在自动模式下按 可进入手动模式。
如果不在自动模式下工作，超过10分钟时间没有进行按键操作，自动进入省电模式，输出电流为0mA，同时显示为0。在省电模式，按下键会退出省电模式。
淘宝网搜索 ：信号发生器 便携式 手持式 电流信号 4-20MA、0-24MA高精度
或进入网页：/item.htm?id=12548086805
产品名称 便携式电流信号发生器 联系QQ 346917144 563604357
产品型号 HQ-A01
精 度 ±0.1％F.S 输出范围 0～24Ma 负载能力 750Ω(20mA)MAX

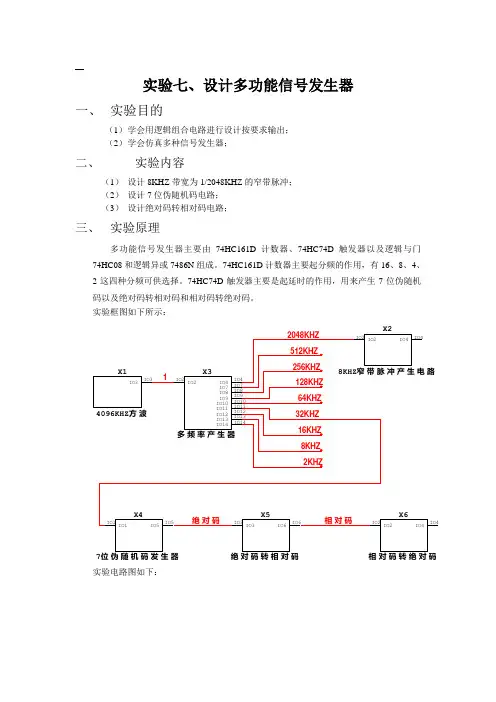

实验七、设计多功能信号发生器
一、 实验目的
（1） 学会用逻辑组合电路进行设计按要求输出；
（2） 学会仿真多种信号发生器；
二、 实验内容
（1） 设计8KHZ带宽为1/2048KHZ的窄带脉冲；
（2） 设计7位伪随机码电路；
（3） 设计绝对码转相对码电路；
三、 实验原理
多功能信号发生器主要由74HC161D计数器、74HC74D触发器以及逻辑与门74HC08和逻辑异或7486N组成。74HC161D计数器主要起分频的作用，有16、8、4、2这四种分频可供选择。74HC74D触发器主要是起延时的作用，用来产生7位伪随机码以及绝对码转相对码和相对码转绝对码。
实验框图如下所示：
X14096KHZ方波IO3IO3X28KHZ窄带脉冲产生电路IO2IO2IO4IO4X3多频率产生器IO2IO2IO4IO4IO7IO7IO8IO8IO9IO9IO10IO10IO11IO11IO12IO12IO13IO13IO14IO14X47位伪随机码发生器IO1IO1IO5IO5X5绝对码转相对码IO3IO3IO6IO6X6相对码转绝对码IO2IO2IO4IO4164KHZ16KHZ8KHZ2KHZ128KHZ256KHZ512KHZ2048KHZ32KHZ绝对码相对码
实验电路图如下：
U174HC161D_6VQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2VCC5VVCC5VVCC5VVCC5VVCC5VU274HC161D_6VQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U374HC161D_6VQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U474HC161D_6VQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U574HC161D_6VQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U6A74HC08D_2V2048KHZ16KHZ256KHZVCC0VCC0VCC0VCCVCC008KHZXFG2128KHZU17A74HC74D_4V1D21Q5~1Q6~1CLR11CLK3~1PR4U18A74HC74D_4V1D21Q5~1Q6~1CLR11CLK3~1PR4U19A74HC74D_4V1D21Q5~1Q6~1CLR11CLK3~1PR4VCC5VU20A74HC10D_4VU21A7486N1211876910XSC1ABCDGTU9A7486NU7A74HC74D_4V1D21Q5~1Q6~1CLR11CLK3~1PR4VCC5V1U8A7486NU10A74HC74D_4V1D21Q5~1Q6~1CLR11CLK3~1PR4U11A74HC74D_4V1D21Q5~1Q6~1CLR11CLK3~1PR434相对码转绝对码绝对码转相对码4096KHZ0VCC7位伪随机码8KHZ窄带脉冲32KHZVCC
函数信号发生器使用说明

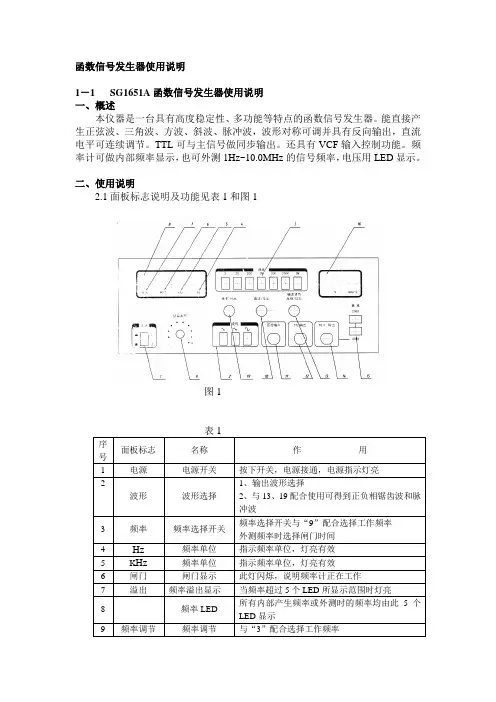

1－1 SG1651A函数信号发生器使用说明
一、概述
本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。TTL可与主信号做同步输出。还具有VCF输入控制功能。频率计可做内部频率显示，也可外测1Hz~10.0MHz的信号频率，电压用LED显示。
二、使用说明
2.1面板标志说明及功能见表1和图1
图1
表1
序号 面板标志 名称 作 用
1 电源 电源开关 按下开关，电源接通，电源指示灯亮
2
波形 波形选择 1、输出波形选择
2、与13、19配合使用可得到正负相锯齿波和脉冲波
3 频率 频率选择开关 频率选择开关与“9”配合选择工作频率
外测频率时选择闸门时间
4 Hz 频率单位 指示频率单位，灯亮有效
5 KHz 频率单位 指示频率单位，灯亮有效
6 闸门 闸门显示 此灯闪烁，说明频率计正在工作
7 溢出 频率溢出显示 当频率超过5个LED所显示范围时灯亮
8 频率LED 所有内部产生频率或外测时的频率均由此5个LED显示
9 频率调节 频率调节 与“3”配合选择工作频率 10 直流/拉出 直流偏置调节输出 拉出此旋钮可设定任何波形的直流工作点，顺时针方向为正，逆时针方向为负
11 压控输入 压控信号输入 外接电压控制频率输入端
12 TTL输出 TTL输出 输出波形为TTL脉冲，可做同步信号
13 幅度调节反向/拉出 斜波倒置开关幅度调节旋钮 1、与“19”配合使用，拉出时波形反向
2、调节输出幅度大小
14 50Ω输出 信号输出 主信号波形由此输出，阻抗为50Ω
15 衰减 输出衰减 按下按键可产生－20dB/－40dB衰减
16 VmVp-p 电压LED
17 外测
－20dB 外接输入衰减
－20dB 1、频率计内测和外测频率（按下）信号选择
