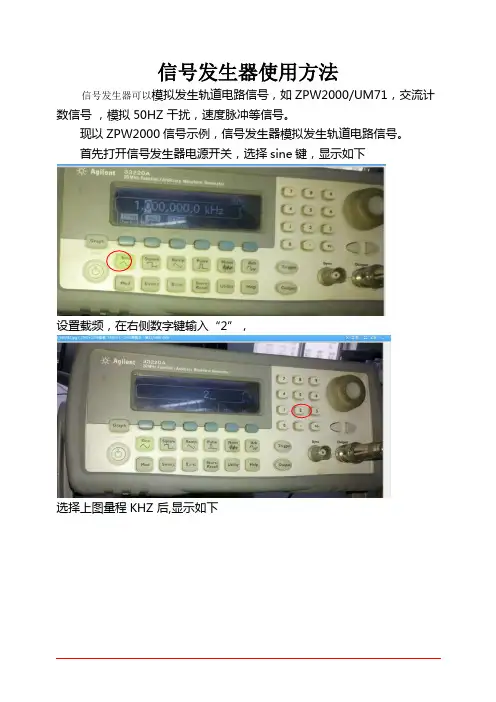

信号发生器使用方法
信号发生器可以模拟发生轨道电路信号，如ZPW2000/UM71，交流计数信号 ，模拟50HZ 干扰，速度脉冲等信号。
现以ZPW2000信号示例，信号发生器模拟发生轨道电路信号。
首先打开信号发生器电源开关，选择sine键，显示如下
设置载频，在右侧数字键输入“2”，
选择上图量程KHZ 后,显示如下
第 2 页
选择Ampl,设置电压幅值
在右侧数字键，输入1，显示如下
选择上图量程Vpp后, 1V电压信号设置完成，显示如下
第 3 页
选择Mod键，设置频偏和低频，显示如下
选择上图Type（AM），后显示如下
选择上图FM选项，后如下所示
第 4 页
在右侧数字键，输入频偏11HZ后，如下所示
选择单位HZ后，频偏11HZ设置完成，如下所示
选择上图FM选项后，显示如下
第 5 页
输入右侧数字键10.3，显示如下
选择量程HZ后，低频10.3HZ，设置完成。显示如下
至此，载频2000HZ,低频10.3HZ，设置完成。
最后按Output键输出信号，如下所示
第 6 页
在右侧数字键输入11.4，选择量程HZ后，则更改低频为11.4HZ
然后按Sine键可以回看输出的载频，按Mod键盘可以回看调节的低频。
- 1 - 江西师范大学物理与通信电子学院

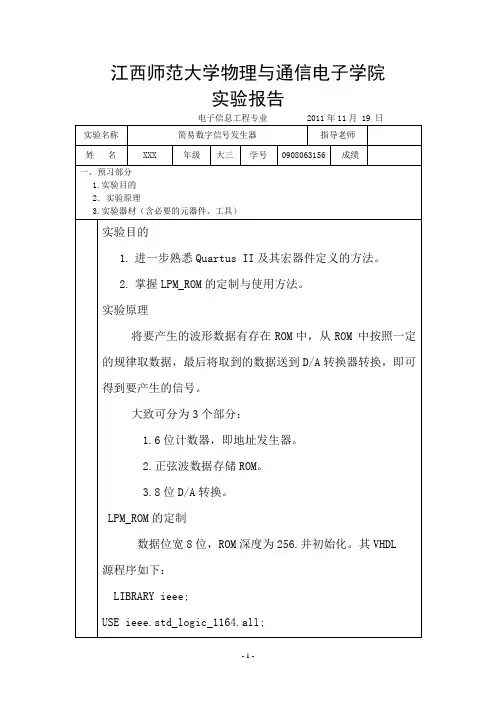

实验报告
电子信息工程专业 2011年11月 19 日
实验名称 简易数字信号发生器 指导老师
姓 名 XXX 年级 大三 学号 0908063156 成绩
一、预习部分
1.实验目的
2．实验原理
3.实验器材（含必要的元器件、工具）
实验目的
1. 进一步熟悉Quartus II及其宏器件定义的方法。
2. 掌握LPM_ROM的定制与使用方法。
实验原理
将要产生的波形数据有存在ROM中，从ROM 中按照一定的规律取数据，最后将取到的数据送到D/A转换器转换，即可得到要产生的信号。
大致可分为3个部分：
1.6位计数器，即地址发生器。
2.正弦波数据存储ROM。
3.8位D/A转换。
LPM_ROM的定制
数据位宽8位，ROM深度为256.并初始化。其VHDL
源程序如下：
LIBRARY ieee;
USE ieee.std_logic_1164.all; - 2 -
LIBRARY altera_mf;
USE altera_mf.all;
ENTITY ROM IS
PORT
(
address : IN STD_LOGIC_VECTOR (7 DOWNTO 0);
clock : IN STD_LOGIC := '1';
q : OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END ROM;
ARCHITECTURE SYN OF rom IS
SIGNAL sub_wire0 : STD_LOGIC_VECTOR (7 DOWNTO 0);
COMPONENT altsyncram
GENERIC (
clock_enable_input_a : STRING;
第 1 页 共 7 页 信号发生器和示波器的使用
（信号）发生器使用：
信号发生器有两个通道CH1和CH2，通道通过按钮进行切换，选择的通道在屏幕上会高亮显示，屏幕左侧公共按钮用于菜单选择，第二排按钮用于波形选择，第一个按钮为正弦波，第二个按钮为方波，第三个按钮为三角波，第四个按钮为脉冲波，第五个按钮为噪声波，第六个按钮为任意波形发生器。数字按键用于波形参数值设置，数字按键下方为信号发生器配置区，旋钮与数字按键功能基本一致，用于调整波形参数大小，上下左右按键用于选择波形参数设置位。
例如下图中，选择正弦波，选择通道1，可通过公共按钮进行正弦波配置，例如周期、频率、幅值等(偏移量就是直流分量)，通过数字按键改写相应参数值，或通过旋钮改变数值，通过左右按键进行参数位选择，当设置好参数后，按相应通道的Output输出按钮，进行波形输出。
第 2 页 共 7 页
（示波器）使用：
示波器面板：
1、屏幕右侧自上而下分别是公共旋钮用于选择菜单信息(功能等同于5个菜单按键)，5个菜单按键(自上而下以下分别简称为菜单1、菜单2、菜单3、菜单4、菜单5)，在功能按键按下后，可连续按动用于选择该功能下不同菜单的设置内容。
第 3 页 共 7 页
2、上下位移旋钮--旋转调节波形垂直位置;左右位移旋钮--旋转调节波形水平位置; 第 4 页 共 7 页 3、VOLTS/DIV旋钮：CH1和CH2按键下方，旋转设定Y轴1大格代表的电压值;屏幕左下方显示设定值，例如，“CH1 0.1V”。按下垂直显示回到中心零点。
4、SEC/DIV旋钮：SWEEP按键下方，旋转设定X轴1大格代表的时间值;屏幕左下方显示设定值，例如，“M 1.00ms”。按下水平位置回到延迟参考点。
5、电平旋钮：右上角，旋转调节触发水平，波形不稳定时调节。
函数信号发生器使用方法
函数信号发生器是一种用于产生各种波形信号的电子设备。以下是使用函数信号发生器的一般步骤：
1. 首先，确保函数信号发生器与所需设备（如示波器、测试测量仪器等）连接正确。通常，函数信号发生器具有一个输出端口，您需要使用合适的电缆将其连接到设备上。
2. 打开函数信号发生器的电源，并设置所需的输出波形类型。函数信号发生器可提供多种波形选择，如正弦波、方波、三角波、锯齿波等。
3. 设置所需的频率或周期。函数信号发生器可根据需要产生不同频率的信号。您可以使用仪器的旋钮或按键设置所需的频率或周期。
4. 调整幅度或幅值。函数信号发生器还可以调整信号的幅度或幅值。您可以根据需要增加或减少信号的振幅。
5. 可选地，您还可以设置相位或延迟。某些函数信号发生器还可以调整信号的相位或延迟。这可以用于对不同信号进行时间校准或调整。
6. 当设置完成后，您可以将函数信号发生器的输出端口连接到所需的设备上，并调整设备上的任何其他参数以适应您的实验需求。
7. 最后，您可以检查连接和调整设备以确保它们按预期工作。使用示波器或其他测试测量仪器观察产生的信号，并根据需要对设置进行微调。
请注意，具体的函数信号发生器型号和使用方法可能会有所不同，因此最好参考所使用的设备的用户手册以获取详细说明。
