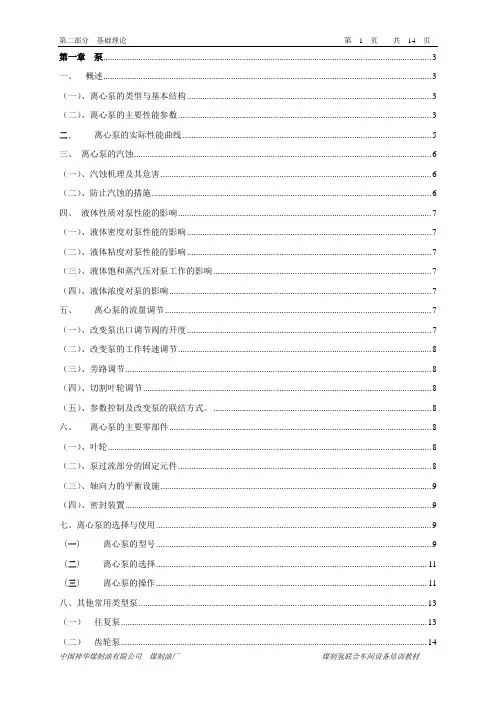

第二部分 基础理论 第 1 页 共 14 页
中国神华煤制油有限公司 煤制油厂 煤制氢联合车间设备培训教材 第一章 泵 ..................................................................................................................................................... 3
一、 概述 ..................................................................................................................................................... 3
（一）、离心泵的类型与基本结构 ............................................................................................................... 3
（二）、离心泵的主要性能参数 ................................................................................................................... 3
二、 离心泵的实际性能曲线 ................................................................................................................. 5
第三章 离心泵习题与作业
单选题：
题1：离心泵叶轮的作用是________。(1分) A. 传递能量
B. 汇集液流 C. 吸收热量
D. 使液体旋转
题2： 离心泵采用后弯叶瓣，可使泵获得较高的______。(1分)
A. 效率
B. 总压头
C. 流量
D. 动压头
题3：离心泵的吸入滤器清洗后________。(1分)
A. 流量增加
B. 轴功率降低
C. 轴功率增加
D. A十C
题4：离心泵采用后弯叶片与前弯、径向叶片相比，它________。(1分)
A. 产生的动压头相对较小
B. 产生的动压头相对较大
C. 产生的总压头相对较大
D. 产生静压头相对较大
题5：离心泵叶轮一般采用________叶片。(1分)
A. 径向
B. 后弯
C. 先前弯再后弯
D. 前弯
题6: 用节流阀改变泵的流量一般应改变______阀的开度。(1分) A. 吸入
B. 排出
C. 旁通
D. 调压
题7:离心泵关排出阀起动时________。(1分)
A. 扬程最低
B. 起动功率最小
C. 效率最高
D. 工作噪音最低
题8：表征离心泵叶轮特点的参数是________。(1分)
A. 压头 B. 流量
C. 比转数
D. 外径
题9：离心泵用改变排出阀开度来调节流量可以_______。(1分)
A. 改变泵的性能 B. 改变泵的比转数
C. 改变泵的运行工作点
D. 改善泵的运行经济性
题10：下列泵中适合关排出阀起动的是________。(1分)
A. 旋涡泵 B. 离心泵
C. 齿轮泵
D. 水环泵
题11：正常情况下，离心泵动能转换为静压能的过程主要是在_________中进行。(1分)
A. 蜗室 B. 扩压管
C. 叶轮
D. 排出管
题12: 泵管路特性表明了流过管路所需的压头与流量的关系，曲线的陡斜程度取决于
________。(1分)
A. 吸排液面间的高度差
B. 吸排液面间的压力差 C. 管路的阻力大小

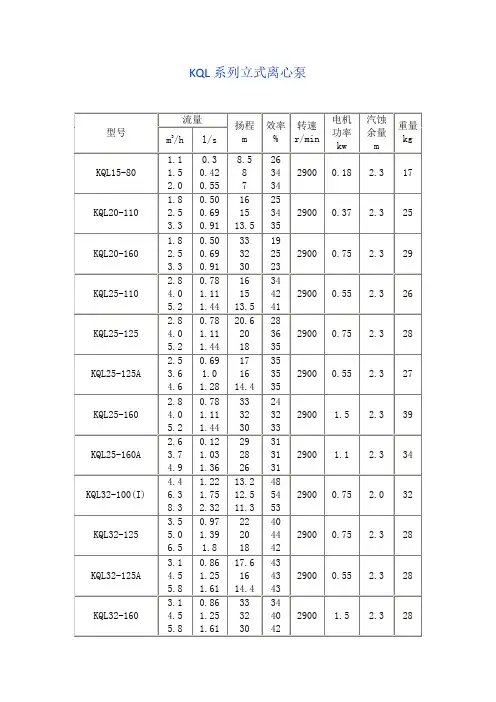

KQL系列立式离心泵
型号 流量 扬程
m 效率
% 转速
r/min 电机
功率
kw 汽蚀
余量
m 重量
kg m3/h l/s
KQL15-80 1.1
1.5
2.0 0.3
0.42
0.55 8.5
8
7 26
34
34 2900 0.18 2.3 17
KQL20-110 1.8
2.5
3.3 0.50
0.69
0.91 16
15
13.5 25
34
35 2900 0.37 2.3 25
KQL20-160 1.8
2.5
3.3 0.50
0.69
0.91 33
32
30 19
25
23 2900 0.75 2.3 29
KQL25-110 2.8
4.0
5.2 0.78
1.11
1.44 16
15
13.5 34
42
41 2900 0.55 2.3 26
KQL25-125 2.8
4.0
5.2 0.78
1.11
1.44 20.6
20
18 28
36
35 2900 0.75 2.3 28
KQL25-125A 2.5
3.6
4.6 0.69
1.0
1.28 17
16
14.4 35
35
35 2900 0.55 2.3 27
KQL25-160 2.8
4.0
5.2 0.78
1.11
1.44 33
32
30 24
32
33 2900 1.5 2.3 39
KQL25-160A 2.6
3.7
4.9 0.12
1.03
1.36 29
28
26 31
31
31 2900 1.1 2.3 34
KQL32-100(I) 4.4
6.3
8.3 1.22
1.75
2.32 13.2
12.5
11.3 48
54
53 2900 0.75 2.0 32
KQL32-125 3.5
5.0
6.5 0.97
1.39
1.8 22
20
18 40
44
42 2900 0.75 2.3 28
KQL32-125A 3.1
设备管理月 技术大比武
职工技能培训教材
离心泵教案
设备动力部
离心泵
泵是用来输送液体并增加液体能量的一种机器。它能将液体从低处送往高处，从低压升为高压，或者从一个地方送往另外一个地方，泵有很多种，根据离心原理设计出来的泵叫离心泵。离心泵也分很多种，根据形式、用途、结构等来分类，如：单级泵、多级泵、立式泵、卧式泵、双吸泵、单吸泵等。
离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力的作用。但是如果雨伞转动加快，这个摩擦力不足以使水滴粘在伞面上做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。
离心泵就是根据这个原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的目的。
一、离心泵基本构造
离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，（密封环），密封函。
1、 叶轮是离心泵的核心部分，叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能主要增加静压能。叶轮有开式、半闭式和闭式三种，。开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。叶轮有单吸和双吸两种吸液方式。
有一个进水口的是单吸，可以从两面一起进水的为双吸。
2、 泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。
