机械制图考试题

机械制图

第 1 页；共 35 页 《机械制图》课程

试题库（中专）

第一章

制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0

、 A1

、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、机械制图当中的汉字应写成 长仿宋 体。

*4、图样中的尺寸以 ㎜ 为单位。

5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。

6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。

7、在标注角度尺寸时，数字应 水平 书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。

★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

《机械制图》试卷（卷1）

一、判断题 （每小题2分，共20分）

1、比例为1 ：5的是放大比例。

（ ）

2、在俯、左视图中，靠近主视图的一边，表示物体的前面。 （ ）

3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。

（ ）

4、当直线平行于投影面时，则直线的投影反映实长。

（ ）

5、标注尺寸的起点称为尺寸基准。

（ ）

6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。 （ ）

7、表面粗糙度越高，零件的表面性能越高。

（ ）

8、选择零件的主视图时只需考虑零件的结构形状特征。

（ ）

9、相邻零件的接触面和配合面只用一条线表示。

（ ）

10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。（ ）

二．选择填空题 （小题2分，共20分）

1、物体的可见轮廓线用（ ）绘制。

A. 粗实线 B．虚线 C．细实线

2、局部剖视图一般用（ ）分界。

A．粗实线 B波浪线 C．细点划线

3、标注尺寸时，应尽可能使用符号和缩写词。其符号“C”表示（ ）。

A、45º倒角； B、60º倒角； C、90°倒角。

4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（ ）。

A、120° B、90° C、45°

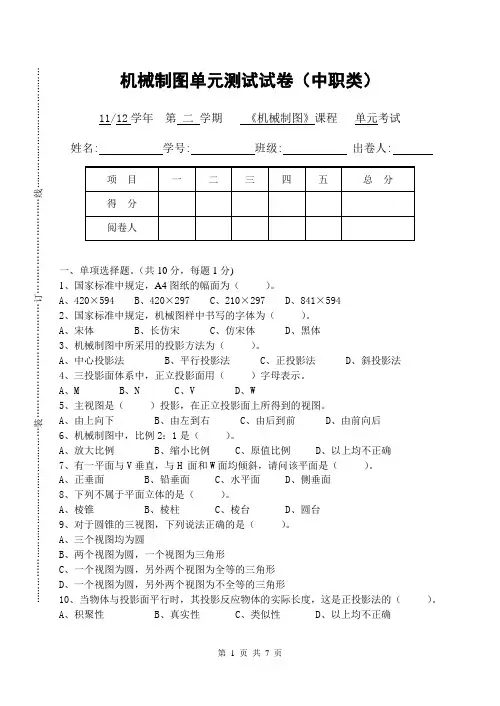

第 1 页 共 7 页 机械制图单元测试试卷（中职类）

11/12学年 第 二 学期 《机械制图》课程 单元考试

姓名: 学号: 班级: 出卷人:

一、单项选择题。（共10分，每题1分)

1、国家标准中规定，A4图纸的幅面为（ ）。

A、420×594 B、420×297 C、210×297 D、841×594

2、国家标准中规定，机械图样中书写的字体为（ ）。

A、宋体 B、长仿宋 C、仿宋体 D、黑体

3、机械制图中所采用的投影方法为（ ）。

A、中心投影法 B、平行投影法 C、正投影法 D、斜投影法

4、三投影面体系中，正立投影面用（ ）字母表示。

A、M B、N C、V D、W

5、主视图是（ ）投影，在正立投影面上所得到的视图。

A、由上向下 B、由左到右 C、由后到前 D、由前向后

6、机械制图中，比例2：1是（ ）。

A、放大比例 B、缩小比例 C、原值比例 D、以上均不正确

7、有一平面与V垂直，与H 面和W面均倾斜，请问该平面是（ ）。

A、正垂面 B、铅垂面 C、水平面 D、侧垂面

8、下列不属于平面立体的是（ ）。

A、棱锥 B、棱柱 C、棱台 D、圆台

9、对于圆锥的三视图，下列说法正确的是（ ）。

A、三个视图均为圆

B、两个视图为圆，一个视图为三角形

C、一个视图为圆，另外两个视图为全等的三角形

D、一个视图为圆，另外两个视图为不全等的三角形

机械制图试题及答案

1、剖视图 的种类可分为（ ）视图、（ ）视图和局部剖视图。

答案：全剖；半剖

2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ ）角，互相平行，间隔均匀的（ ）线。

答案：45゜；平行细实

3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；

4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ ）为界，一半画成剖视图，一半画成（ ）。

答案：对称中心线；视图

5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂边界应以（ ）线表示。

答案：局部视图；波浪

6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓线之外。

答案：重合（叠）；超出

7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简称（ ）。

答案：断面图 ；断面

8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的断面，称为（ ）断面。

答案：移出；重合

9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。

答案：粗实；细实

10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完整的画出，不可（ ）。

答案：重合（叠）；间断

11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（ ）图；放大部位用（ ）线圈出。

答案：局部放大；细实

12、肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开。

答案：纵向；粗实

13、较长机件采用折断画法后，其长度应按（ ）标注尺寸，断裂边缘常用（ ）线画出。
