电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择

变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器：

1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择 变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：

有功计算负荷（kw）cmdePPKP

无功计算负荷（kvar）tanccQP

视在计算负荷（kvA）cosccPS

计算电流（A）3CcNSIU

式中NU——用电设备所在电网的额定电压（kv）;

dK——需要系数；

Pe——设备额定功率；

KΣq——无功功率同期系数；

KΣp——有功功率同期系数；

tanφ设备功率因数角的正切值。

例如：某380V线路上，接有水泵电动机5台，共200kW，另有通风机5台共55kW，确定线路上总的计算负荷的步骤为

容量：

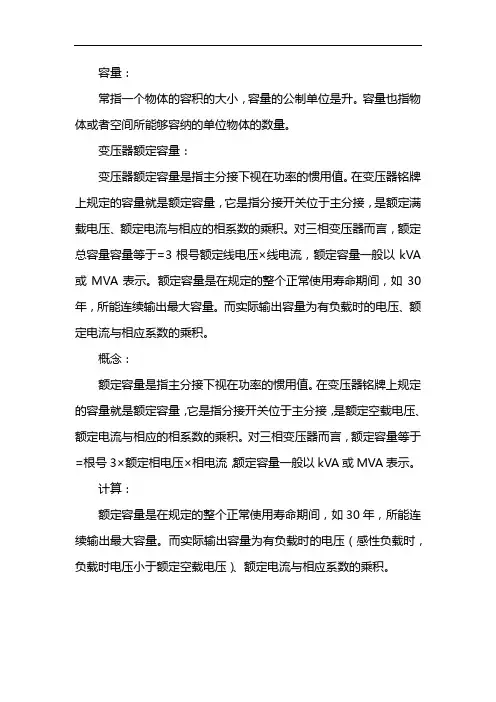

常指一个物体的容积的大小，容量的公制单位是升。容量也指物体或者空间所能够容纳的单位物体的数量。

变压器额定容量：

变压器额定容量是指主分接下视在功率的惯用值。在变压器铭牌上规定的容量就是额定容量，它是指分接开关位于主分接，是额定满载电压、额定电流与相应的相系数的乘积。对三相变压器而言，额定总容量容量等于=3根号额定线电压×线电流，额定容量一般以kVA或MVA表示。额定容量是在规定的整个正常使用寿命期间，如30年，所能连续输出最大容量。而实际输出容量为有负载时的电压、额定电流与相应系数的乘积。

概念：

额定容量是指主分接下视在功率的惯用值。在变压器铭牌上规定的容量就是额定容量，它是指分接开关位于主分接，是额定空载电压、额定电流与相应的相系数的乘积。对三相变压器而言，额定容量等于=根号3×额定相电压×相电流，额定容量一般以kVA或MVA表示。

计算：

额定容量是在规定的整个正常使用寿命期间，如30年，所能连续输出最大容量。而实际输出容量为有负载时的电压（感性负载时，负载时电压小于额定空载电压）、额定电流与相应系数的乘积。

变压器容量的选择与计算

【摘要】 电力变压器是供配电系统中必不可少且应用极广的设备，正确合理地选择变压器，是电力系统经济、安全、可靠地运行的保证，在节能降耗方面也有重要意义。本文详细地阐述了根据系统负荷选择变压器的方法和步骤。

【关键词】变压器 计算负荷 无功补偿

电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择

变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器：

1.有大量一级或二级负荷 在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大 根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大 虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负

荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择

变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设计计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：

有功计算负荷（kw） cmdePPKP

无功计算负荷（kvar） tanccQP

视在计算负荷（kvA） cosccPS

计算电流（A） 3CcNSIU

式中 NU——用电设备所在电网的额定电压（kv）;

dK——需要系数；

变压器容量计算

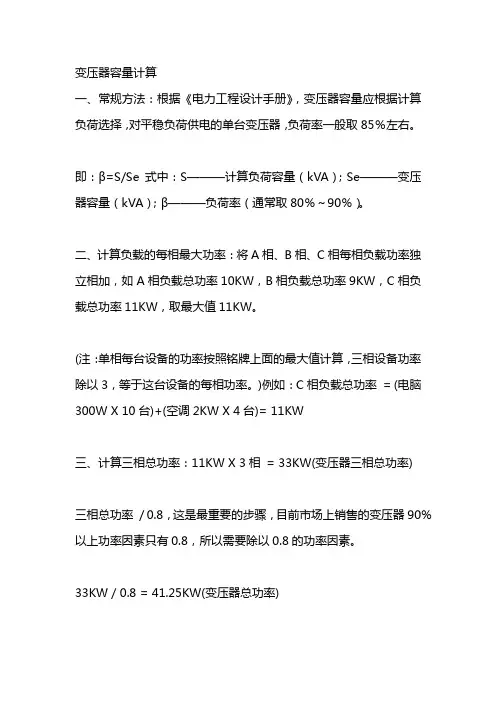

一、常规方法：根据《电力工程设计手册》，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85％左右。

即：β=S/Se 式中：S———计算负荷容量（kVA）；Se———变压器容量（kVA）；β———负荷率（通常取80％～90％）。

二、计算负载的每相最大功率：将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，B相负载总功率9KW，C相负载总功率11KW，取最大值11KW。

(注：单相每台设备的功率按照铭牌上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。)例如：C相负载总功率 = (电脑300W X 10台)+(空调2KW X 4台)= 11KW

三、计算三相总功率：11KW X 3相 = 33KW(变压器三相总功率)

三相总功率 / 0.8，这是最重要的步骤，目前市场上销售的变压器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。

33KW / 0.8 = 41.25KW(变压器总功率)

41.25KW / 0.85 = 48.529KW(需要购买的变压器功率) ，那么在购买时选择50KVA的变压器就可以了。

实际的变压器是很复杂的，不可避免地存在铜损（线圈电阻发热）、铁损（铁心发热）和漏磁（经空气闭合的磁感应线）等，为了简化讨论这里只介绍理想变压器。

理想变压器成立的条件是：忽略漏磁通，忽略原、副线圈的电阻，忽略铁心的损耗，忽略空载电流（副线圈开路原线圈线圈中的电流）。例如电力变压器在满载运行时（副线圈输出额定功率）即接近理想变压器情况。
