套管开窗侧钻技术随着石油勘探开发的深入，许多油田已经进入中后期开发阶段，很多老井由于套管、地层及修井的原因已经停产。
如何让这些报废井复产，提高采收率，最经济有效的方法就是对其进行开窗侧钻。
套管开窗侧钻是利用特殊的工具和工艺在已下套管的油水井某一特定深度开窗，并从此窗口侧钻出一定的距离，形成新的井眼，然后下尾管固井，开采地下原油的一项技术措施。
标签：复产；套管开窗；侧钻前言随着石油勘探开发的深入，许多油田已经进入中后期开发阶段，很多老井由于套管、地层及修井的原因已经停产。
如何让这些报废井复产，提高采收率，最经济有效的方法就是对其进行开窗侧钻。
套管开窗侧钻是利用特殊的工具和工艺在已下套管的油水井某一特定深度开窗，并从此窗口侧钻出一定的距离，形成新的井眼，然后下尾管固井，开采地下原油的一项技术措施。
目前开窗侧钻技术在国内外很多油田都得到了推广应用，成为“挖潜增效”的重要手段，具有重要的战略地位和经济意义。
现在就本人对导向器开窗侧钻技术的一些见解做一些论述。
1开窗点的选择选择开窗点前要仔细查询套管数据及固井资料，综合考虑后确定。
选择标准如下：在保证开窗点套管完好的情况下，避开套管接箍及扶正器；在保证开窗点以上套管完好的情况下，尽量利用原井的有用套管；保证开窗点周围固井质量完好；斜井尽量选择狗腿角小的地方。
2 导向器座封下导向器前要根据套管的内径大小，选择合适的通井规进行通井，确保开窗点以上位置起下钻畅通无阻。
选择打压座封式导向器，座封导向器前要进行陀螺定位，确定合适的方位后打压座封。
三次打压后带压检查导向器座封是否座封，确定座封后，泄压，再检查是否牢固可靠。
导向器固定可靠后，退下送斜装置起出钻具。
3 铣锥开窗采用钻铰式铣锥（复式铣锥）进行一次性开窗，可分为三个阶段。
钻具组合：钻铰式铣锥+加重钻杆6根第一阶段：起始磨铣阶段从铣锥磨铣导向器顶部上方某一点到磨铣底部直径圆周与套管内壁接触段。
此过程要注意轻压、慢钻，使导向器磨出一个均匀接触面，为以后顺利下钻及钻进打下基础。

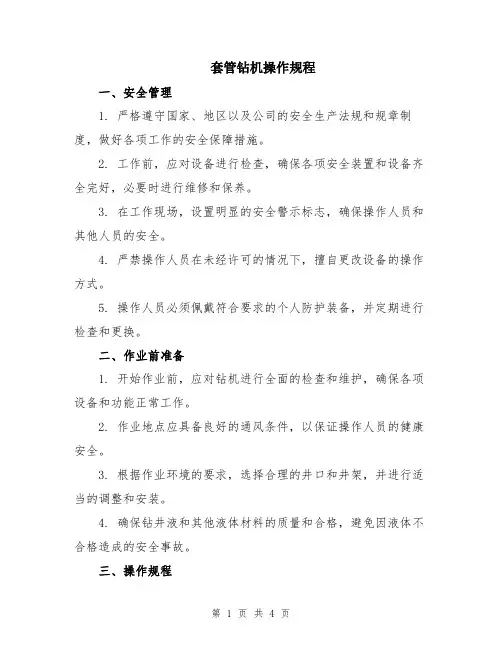

套管钻机操作规程一、安全管理1. 严格遵守国家、地区以及公司的安全生产法规和规章制度，做好各项工作的安全保障措施。
2. 工作前，应对设备进行检查，确保各项安全装置和设备齐全完好，必要时进行维修和保养。
3. 在工作现场，设置明显的安全警示标志，确保操作人员和其他人员的安全。
4. 严禁操作人员在未经许可的情况下，擅自更改设备的操作方式。
5. 操作人员必须佩戴符合要求的个人防护装备，并定期进行检查和更换。
二、作业前准备1. 开始作业前，应对钻机进行全面的检查和维护，确保各项设备和功能正常工作。
2. 作业地点应具备良好的通风条件，以保证操作人员的健康安全。
3. 根据作业环境的要求，选择合理的井口和井架，并进行适当的调整和安装。
4. 确保钻井液和其他液体材料的质量和合格，避免因液体不合格造成的安全事故。
三、操作规程1. 在进行起钻和下钻前，应仔细检查各种钻具的连接，确保连接紧固可靠。
2. 操作人员必须严格遵守钻机的操作程序，确保按照规定的顺序和方式进行操作。
3. 在起钻或下钻时，应根据实际需要适当调整钻机的转速和进给速度，以保证作业顺利进行。
4. 钻井过程中，应随时关注钻机和钻井液的工作状态，及时处理异常情况，避免事故发生。
5. 在进行井下作业时，应保持与井口的良好通讯，及时向地面人员汇报工作情况和需求。
6. 钻具维护和更换时，应设置专门的操作区域，并配备相应工具和设备，确保安全进行作业。
四、突发事件处理1. 当发生火灾、爆炸或其他突发事件时，操作人员必须立即报警并采取必要的自救措施。
2. 在突发事件发生时，应保持冷静，并按照应急预案进行操作，确保自身和他人的安全。
3. 在发生事故后，应及时进行事故调查和整改，及时向上级主管部门和相关人员进行汇报。
五、作业结束1. 完成作业后，应将钻井液和其他废弃物妥善处理，确保环境卫生和安全。
2. 对钻机进行全面的检查和维护，及时处理设备故障和损坏，确保设备的正常工作。
套管开窗侧钻水平井井眼轨迹控制技术套管开窗侧钻技术是一种常用于水平井井眼轨迹控制的方法。
在传统的钻井中，钻井井眼的轨迹通常是直线或者近似直线，这样的钻井方式无法满足一些特殊的需求，比如需要在特定地层进行储层选择或者方便后续的水平井钻探等。
套管开窗侧钻技术可以通过在套管上开一个或多个侧孔，使得井身与地层呈一个特定的角度，从而实现特定轨迹的控制。
套管开窗侧钻技术的实施步骤通常包括以下几个方面：1. 地质条件评估：在实施套管开窗侧钻之前，需要对钻井地点的地质条件进行评估。
根据地质条件的不同，选择合适的开窗方向和位置，以及合适的工艺参数。
2. 套管设计和制备：根据前期的地质条件评估结果，设计和制备合适的套管。
套管的设计要能够支持侧钻的需求，并且要能够满足井眼的稳定性和强度要求。
3. 套管上开孔：根据套管设计的需求，在套管上开相应数量的侧孔。
开孔的位置和角度要根据地质条件、轨迹控制要求和工艺参数来确定。
开孔可以使用电火花或者其他适当的方法进行。
4. 侧钻动力系统设计：设计合适的侧钻动力系统，以提供足够的动力和扭矩来实施侧钻操作。
动力系统的设计要考虑到钻头的选用、钻具的强度和稳定性等方面。
5. 井眼轨迹控制：通过合理的控制侧钻工艺参数，如转速、进给速度、注浆压力等，来控制井眼的轨迹。
根据地质条件和开窗方向的不同，需要不断地调整工艺参数来实现预期的井眼轨迹。
套管开窗侧钻技术可以广泛应用于水平井的开发和生产中。
通过合适的开窗方向和位置，可以实现更好的储层选择和开发效果。
与传统的直井井眼相比，套管开窗侧钻技术能够更好地满足复杂地质条件下的需求，并提高钻井的效率和效果。
套管开窗侧钻方案1. 引言套管开窗侧钻是一种在井筒内进行侧向钻探的技术，它通过在套管上打开侧钻窗口，将钻头引导至目标地层。
这种技术在油气勘探中起着重要的作用，能够实现多阶段作业、多层次钻探和水平井的钻探。
本文将介绍套管开窗侧钻的方案，包括钻具选择、操作流程、风险控制等方面。
2. 套管开窗侧钻方案的选择和设计在选择套管开窗侧钻方案时，需要考虑以下因素：•目标地层的压力和温度•钻头的尺寸和类型•储层特性（如潜水、含油含水比例等）根据以上因素进行综合分析，确定最佳的套管开窗侧钻方案。
3. 钻具选择在套管开窗侧钻中，常用的钻具包括：•钻头：常见的有平头、弯头、V形等不同类型的钻头。
选择钻头时需要考虑地层类型、钻速和钻头寿命等因素。
•钻杆：钻杆的选择需要考虑其长度、强度和刚性等特点，确保其能够承受钻井过程中的各种力和载荷。
•钻柱：钻柱是将钻杆连接在一起的工具，它提供了支持和传递扭矩的功能。
以上钻具的选择应根据实际情况进行综合评估和设计。
4. 操作流程套管开窗侧钻的操作流程主要包括以下几个步骤：4.1 准备工作在进行套管开窗侧钻前，需要进行以下准备工作：•检查套管和钻杆的完整性和可用性；•检查钻头的磨损和寿命；•准备好所需的钻具和相关设备。
4.2 套管下打开钻井液在准备工作完成后，将钻井液注入到井筒中，确保压力和流量的稳定。
4.3 安装套管在钻井液稳定后，将套管安装到井筒中，确保套管的位置和稳定性。
4.4 套管开窗根据设计方案，在套管上打开侧钻窗口。
这可以通过使用旋转侧钻工具来实现。
4.5 进行侧钻作业将钻具引导到目标地层进行侧钻作业。
在此过程中，要注意钻具的位置、孔道的直径和倾斜度等因素，并及时调整。
4.6 钻具取出和检查侧钻作业完成后，将钻具逆向拔出，并进行检查和维护。
5. 风险控制在进行套管开窗侧钻时，需要注意以下风险：•套管和钻杆的损坏或卡住；•钻头的旋转失控；•钻具下落或掉落等情况。
为了降低这些风险，需要进行周密的计划和设计，并进行必要的检查和维护。

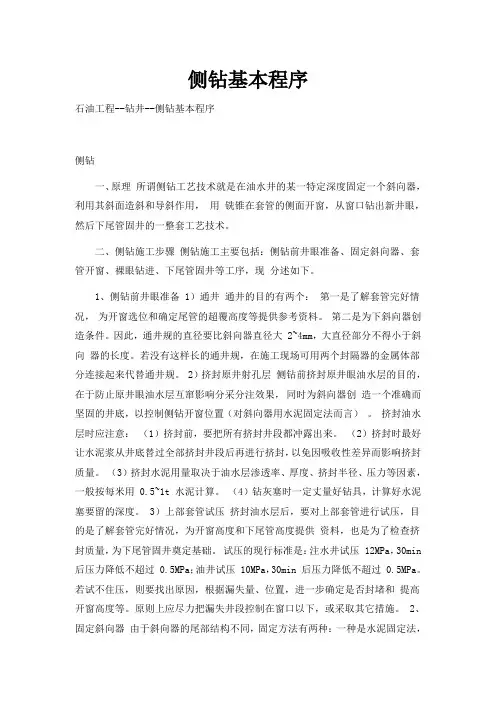

侧钻基本程序石油工程--钻井--侧钻基本程序侧钻一、原理所谓侧钻工艺技术就是在油水井的某一特定深度固定一个斜向器，利用其斜面造斜和导斜作用，用铣锥在套管的侧面开窗，从窗口钻出新井眼，然后下尾管固井的一整套工艺技术。
二、侧钻施工步骤侧钻施工主要包括：侧钻前井眼准备、固定斜向器、套管开窗、裸眼钻进、下尾管固井等工序，现分述如下。
1、侧钻前井眼准备 1）通井通井的目的有两个：第一是了解套管完好情况，为开窗选位和确定尾管的超覆高度等提供参考资料。
第二是为下斜向器创造条件。
因此，通井规的直径要比斜向器直径大 2~4mm，大直径部分不得小于斜向器的长度。
若没有这样长的通井规，在施工现场可用两个封隔器的金属体部分连接起来代替通井规。
2）挤封原井射孔层侧钻前挤封原井眼油水层的目的，在于防止原井眼油水层互窜影响分采分注效果，同时为斜向器创造一个准确而坚固的井底，以控制侧钻开窗位置（对斜向器用水泥固定法而言）。
挤封油水层时应注意：（1）挤封前，要把所有挤封井段都冲露出来。
（2）挤封时最好让水泥浆从井底替过全部挤封井段后再进行挤封，以免因吸收性差异而影响挤封质量。
（3）挤封水泥用量取决于油水层渗透率、厚度、挤封半径、压力等因素，一般按每米用 0.5~1t 水泥计算。
（4）钻灰塞时一定丈量好钻具，计算好水泥塞要留的深度。
3）上部套管试压挤封油水层后，要对上部套管进行试压，目的是了解套管完好情况，为开窗高度和下尾管高度提供资料，也是为了检查挤封质量，为下尾管固井奠定基础。
试压的现行标准是：注水井试压 12MPa，30min 后压力降低不超过 0.5MPa；油井试压 10MPa，30min 后压力降低不超过 0.5MPa。
若试不住压，则要找出原因，根据漏失量、位置，进一步确定是否封堵和提高开窗高度等。
原则上应尽力把漏失井段控制在窗口以下，或采取其它措施。
2、固定斜向器由于斜向器的尾部结构不同，固定方法有两种：一种是水泥固定法，其优点是斜向器的结构简单，制造容易，固定可靠；其缺点是施工麻烦，时间长。
一．通井工具2．胶筒式刮管器（1）工作原理及使用方法胶筒式刮管器刀片最大外径略大于套管内径，依靠胶筒弹力，下压入井后能使刀片紧贴套管内壁，通过上下活动和转动刮管器，结合循环洗井达到清除套管内壁脏物的目的。
对于一般油泥锈蚀，采用上下活动即可清除，因为360°圆周上均有刀片工作面。
对于较大较硬阻块，则应采用轻压慢转的方法，逐步刮削清除，直至畅通无阻。
3．弹簧式刮管器（1）工作原理及使用方法在弹簧的支撑下，刮管器最大外径略大于套管内径，使刀板紧贴套管内壁。
通过上下活动和转动刮管器，并结合循环洗井达到清除套管内壁脏物的目的。
用弹簧式刮管器技术规范（表8）（2）二．套管锻铣开窗侧钻技术1．套管段铣工具(1) 胜利TDX系列段铣工具技术规范（表9）(2) 三洲公司“D”型段铣器技术规范（表10）2．推荐段铣参数3．推荐钻具组合（表12）4．套管段铣器的工作原理开泵后在钻井液的压力推动下，段铣器的刀片张开，先定点转动转具对套管进行切割。
当套管割断后泵压下降2～3MPa，此时再继续切割20～30分钟对套管段口进行修整，便可式加钻压进行套管磨铣。
需要回收段铣工具时，停泵，活塞在弹簧作用下上行复位，刀臂将自动收回，便可起钻。
2．套管段铣工艺及技术要求(1)井眼准备◆ 段铣套管外部水泥胶结良好，保证下部套管不晃动，上部套管不脱扣。
◆ 尽量避开套管接箍，在接箍以下1.5~2m处开始切割。
避免切割套管扶正器，以保证磨铣速度和单副刀片的段铣进尺。
◆ 要求段铣点下端距水泥塞面最少不能低于10m。
用刮管器带通井规通井至段铣井段完以下5m，保证井眼畅通。
◆ 段铣井段应尽量选在直井段，避免偏磨套管造成段铣困难。
◆ 了解套管结构、钢级、套管壁厚及内径。
(2) 泥浆准备为保证段铣施工顺利、确保铁屑携带出井筒，要求钻井液密度大于1.10g/cm3粘度60～80秒以上。
(3) 工具准备提前对段铣工具进行检查，配好钻具及接头，并丈量尺寸和画出草图。
石油钻井划眼与倒划眼一、钻井划眼操作规程1.划眼的钻具结构要简化。
2.上部划眼防止划出新井眼；下部划眼防止憋漏地层。
3.静止期间加强做岗，观察好环空及泥浆液面。
4.对全套设备进行检修，保证设备正常运转。
5.准备足够的钻井液，粘切要高。
6.下钻速度要慢，两分钟下一柱。
7.划眼时要“一冲、二通、三划眼”：接好单根开泵后，先冲下去，上提钻具转动方位再通下去，最后划下去。
冲、通困难时可采用“拨放点划”法，即先加压1-2吨启动转盘，悬重回升后停转盘，再加压1-2吨，重复操作。
绝对不允许划眼时加压连续转转盘，指重表要灵活好用。
8.划眼时早开泵、迟停泵，大排量划眼，划眼过程中要注意观察返出岩屑和间断放空现象。
划眼时要注意缩径井段不能硬压，防蹩泵。
9.划眼时钻具丝扣要上紧，避免钻具事故；划眼防止打倒车，负荷严重时先停总车，钻机快要停时合上低速，刹死刹把。
10.中间循环开泵与试开泵相同，一定要先小排量试开泵，返出正常后方可逐渐增加排量。
11.划眼要步步为营，划3-5m要上提至正常井段，划完一根单根后要多提一个单根，停泵后上提无卡阻，可下放到底，停转盘无倒车，不返喷泥浆，方可接单根。
12.长井段每划眼5-6个单根，要大排量循环泥浆一周，以便携砂和巩固井壁。
其长度视井眼复杂情况而定。
强化防卡操作，钻具静止前恢复原悬重，静止时间不超过三分钟。
13.划眼过程中设备出现故障，造成长时间无法循环时要起钻，并设法灌满钻井液。
二、注意事项起钻或短程起钻中，遇上起钻困难，上提遇挂卡起不出来，而下放可轻松释放，在这样的情况下，可采用“倒划眼”方式，将钻具起出。
倒划眼是处理复杂时最危险的操作，倒划眼过程中井下情况复杂，反扭矩较大，转盘扭矩也相应增大，在操作上控制不当易产生三种情况：将钻具憋停；转盘产生倒车、高速返旋转；钻具旋转憋过、钻具释放扭矩、带动转盘高速正旋转。
以上三种情况非常危险，尤其是后两种情况，在扭矩增大时，钻具在扭矩的作用下产生收缩（就像日常生活中用手将毛巾中的水拧出，手给毛巾一个旋转扭力，毛巾在扭力的作用下收缩变短，当扭力释放后，毛巾自然恢复原状），在转盘高速旋转释放扭矩的同时，钻具伸长，这时很容易将卡瓦带出，卡瓦飞出伤人。

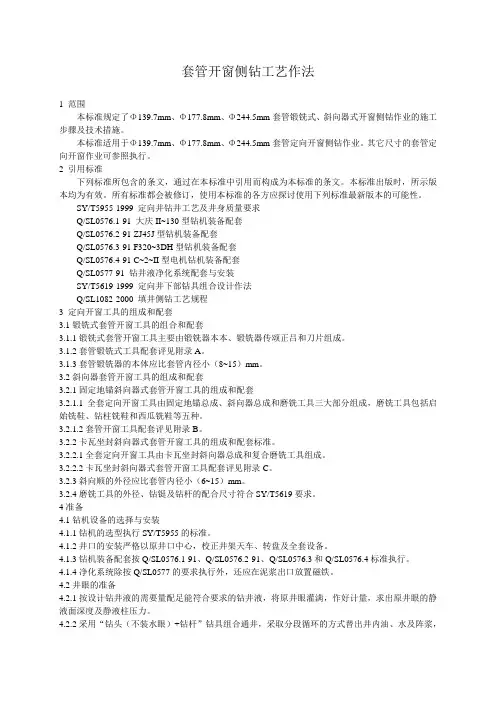

套管开窗侧钻工艺作法1 范围本标准规定了Φ139.7mm、Φ177.8mm、Φ244.5mm套管锻铣式、斜向器式开窗侧钻作业的施工步骤及技术措施。
本标准适用于Φ139.7mm、Φ177.8mm、Φ244.5mm套管定向开窗侧钻作业。
其它尺寸的套管定向开窗作业可参照执行。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
SY/T5955-1999 定向井钻井工艺及井身质量要求Q/SL0576.1-91 大庆II~130型钻机装备配套Q/SL0576.2-91 ZJ45J型钻机装备配套Q/SL0576.3-91 F320~3DH型钻机装备配套Q/SL0576.4-91 C~2~II型电机钻机装备配套Q/SL0577-91 钻井液净化系统配套与安装SY/T5619-1999 定向井下部钻具组合设计作法Q/SL1082-2000 填井侧钻工艺规程3 定向开窗工具的组成和配套3.1锻铣式套管开窗工具的组合和配套3.1.1锻铣式套管开窗工具主要由锻铣器本本、锻铣器传颂正吕和刀片组成。
3.1.2套管锻铣式工具配套评见附录A。
3.1.3套管锻铣器的本体应比套管内径小（8~15）mm。
3.2斜向器套管开窗工具的组成和配套3.2.1固定地锚斜向器式套管开窗工具的组成和配套3.2.1.1全套定向开窗工具由固定地锚总成、斜向器总成和磨铣工具三大部分组成，磨铣工具包括启始铣鞋、钻柱铣鞋和西瓜铣鞋等五种。
3.2.1.2套管开窗工具配套评见附录B。
3.2.2卡瓦坐封斜向器式套管开窗工具的组成和配套标准。
3.2.2.1全套定向开窗工具由卡瓦坐封斜向器总成和复合磨铣工具组成。
3.2.2.2卡瓦坐封斜向器式套管开窗工具配套评见附录C。
3.2.3斜向顺的外径应比套管内径小（6~15）mm。
3.2.4磨铣工具的外径、钻铤及钻杆的配合尺寸符合SY/T5619要求。

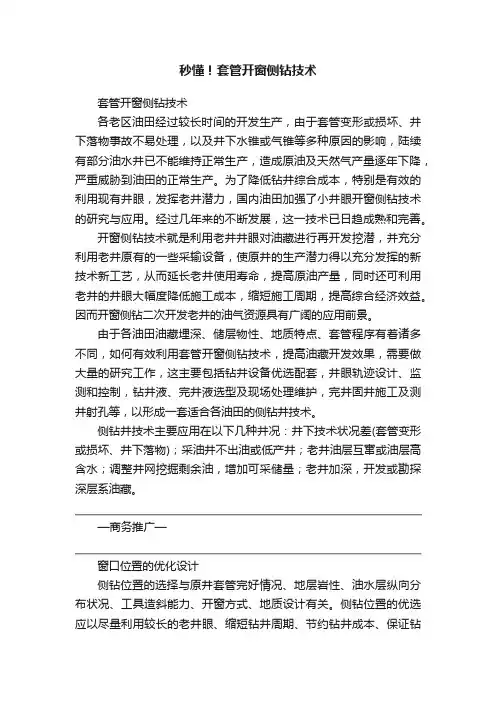

秒懂！套管开窗侧钻技术套管开窗侧钻技术各老区油田经过较长时间的开发生产，由于套管变形或损坏、井下落物事故不易处理，以及井下水锥或气锥等多种原因的影响，陆续有部分油水井已不能维持正常生产，造成原油及天然气产量逐年下降，严重威胁到油田的正常生产。
为了降低钻井综合成本，特别是有效的利用现有井眼，发挥老井潜力，国内油田加强了小井眼开窗侧钻技术的研究与应用。
经过几年来的不断发展，这一技术已日趋成熟和完善。
开窗侧钻技术就是利用老井井眼对油藏进行再开发挖潜，并充分利用老井原有的一些采输设备，使原井的生产潜力得以充分发挥的新技术新工艺，从而延长老井使用寿命，提高原油产量，同时还可利用老井的井眼大幅度降低施工成本，缩短施工周期，提高综合经济效益。
因而开窗侧钻二次开发老井的油气资源具有广阔的应用前景。
由于各油田油藏埋深、储层物性、地质特点、套管程序有着诸多不同，如何有效利用套管开窗侧钻技术，提高油藏开发效果，需要做大量的研究工作，这主要包括钻井设备优选配套，井眼轨迹设计、监测和控制，钻井液、完井液选型及现场处理维护，完井固井施工及测井射孔等，以形成一套适合各油田的侧钻井技术。
侧钻井技术主要应用在以下几种井况：井下技术状况差(套管变形或损坏、井下落物)；采油井不出油或低产井；老井油层互窜或油层高含水；调整井网挖掘剩余油，增加可采储量；老井加深，开发或勘探深层系油藏。
—商务推广—窗口位置的优化设计侧钻位置的选择与原井套管完好情况、地层岩性、油水层纵向分布状况、工具造斜能力、开窗方式、地质设计有关。
侧钻位置的优选应以尽量利用较长的老井眼、缩短钻井周期、节约钻井成本、保证钻井施工安全、延长油井有效寿命、提高油井产量为总原则。
具体可以归纳为以下几点：(1)侧钻位置要尽可能深；侧钻位置以上套管完好，无变形、破裂和漏失，窗口应选择在固井质量好、井斜小的井段，并避开套管接箍2~3m。
(2)若采用锻铣方式开窗，侧钻位置及以下至少20m之内陆层稳定、可钻性要好，以便于造台肩和钻出新井眼，并且不易回到老井眼。
