立式磨机工作原理
立式磨机是一种常用的金属加工设备，其工作原理主要包括以下几个步骤：
1.夹持工件：将待加工的金属工件夹持在磨机的工作台上，通常利用专用夹具将工件稳定固定在工作位置。
2.启动电机：通过启动电机，使磨盘旋转起来。磨盘通常由磨削颗粒均匀分布在胶结剂中的砂轮组成，其具有高速旋转的特点。
3.磨削过程：在磨盘高速旋转的过程中，砂轮与工件接触，通过高速磨削来去除工件表面的杂质、氧化层、毛刺等。
4.冷却润滑：磨削过程中，为了避免磨热积聚导致工件表面变形或砂轮破裂，通常会使用切削液进行冷却和润滑。切削液能有效地降低磨削时产生的摩擦热，同时冲洗碎屑，保持磨削的质量和效率。
5.精密加工（可选）：对于一些需要高精度的工件，还可以通过更换不同种类、规格的砂轮，调整磨机的参数，实现更加精细的磨削和加工，以满足特定要求。
总之，立式磨机通过高速旋转的砂轮与工件接触，通过磨削来改善工件的表面光洁度、粗糙度或形状。在整个加工过程中，冷却液的使用和砂轮的选择是非常重要的，能够影响加工质量和效率。
百度文库 - 让每个人平等地提升自我！

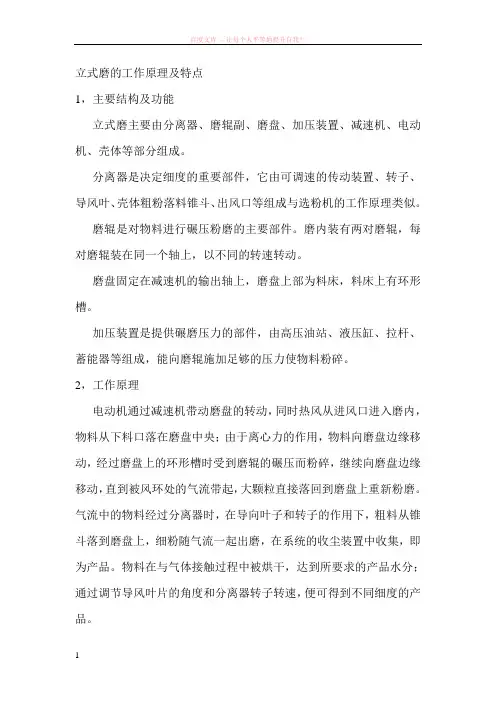

1 立式磨的工作原理及特点
1，主要结构及功能
立式磨主要由分离器、磨辊副、磨盘、加压装置、减速机、电动机、壳体等部分组成。
分离器是决定细度的重要部件，它由可调速的传动装置、转子、导风叶、壳体粗粉落料锥斗、出风口等组成与选粉机的工作原理类似。
磨辊是对物料进行碾压粉磨的主要部件。磨内装有两对磨辊，每对磨辊装在同一个轴上，以不同的转速转动。
磨盘固定在减速机的输出轴上，磨盘上部为料床，料床上有环形槽。
加压装置是提供碾磨压力的部件，由高压油站、液压缸、拉杆、蓄能器等组成，能向磨辊施加足够的压力使物料粉碎。
2，工作原理
电动机通过减速机带动磨盘的转动，同时热风从进风口进入磨内，物料从下料口落在磨盘中央；由于离心力的作用，物料向磨盘边缘移动，经过磨盘上的环形槽时受到磨辊的碾压而粉碎，继续向磨盘边缘移动，直到被风环处的气流带起，大颗粒直接落回到磨盘上重新粉磨。气流中的物料经过分离器时，在导向叶子和转子的作用下，粗料从锥斗落到磨盘上，细粉随气流一起出磨，在系统的收尘装置中收集，即为产品。物料在与气体接触过程中被烘干，达到所要求的产品水分；通过调节导风叶片的角度和分离器转子转速，便可得到不同细度的产品。 百度文库 - 让每个人平等地提升自我！
2 3，特点
粉磨效率高。立式磨采用料床粉磨原理粉磨物料，能耗低，而随着原料水分的增加，能耗将进一步降低。
烘干能力强。立式磨采用气体输送物料，在粉磨水份较大的物料时可控制进风温度，使产品达到最终水份，在立式磨内可烘干粉末水份高达12%-15%。
入磨颗粒大。入磨颗粒可以达到磨辊直径的5%左右，一般为40mm-100mm，大中型的立式磨可以省掉二级破碎。
产品化学成份稳定、颗粒级配均齐。由于物料在立式磨内停留的时间仅2min-3min，产品的化学成份可以很快测定、校正，产品化学成份波动小，有利于均化。同时磨内的合格产品能及时分离，避免了过分粉磨，而产品的细度可通过调节分离器转子速度改变，产品粒度均齐，有利于煅烧。
立式砂磨机工作原理
宝子们，今天咱们来唠唠立式砂磨机这个超有趣的家伙的工作原理哈。
咱先得知道，立式砂磨机就像是一个超级搅拌机，但又比普通搅拌机厉害多啦。它主要是用来把那些个固体物料和液体物料混合得超级均匀的。你看啊，它有一个大大的桶，这个桶就像一个大罐子，专门用来装东西的。
在这个桶里面呢，有好多好多的小砂珠。这些小砂珠可不得了，就像是一群超级小的大力士。当砂磨机开始工作的时候，它的搅拌轴就开始转起来啦。这个搅拌轴就像一个大指挥家，带着那些小砂珠在桶里欢快地跳舞。
那些小砂珠在搅拌轴的带动下，开始疯狂地撞击和摩擦那些固体物料。比如说，你要是想把一些颜料粉末和液体混合得特别均匀，这些小砂珠就会把颜料粉末的小颗粒打得粉碎粉碎的。就好像是一群调皮的小孩，把一个大泥巴块捏成了无数个超级小的泥巴粒一样。
而且啊，这个过程中，液体就像是小砂珠和固体物料的小帮手。它在旁边起着润滑的作用，让小砂珠能够更顺畅地跑来跑去，也让固体物料更容易被打散。这就好比是在一场热闹的舞会上，音乐（液体）让舞者（小砂珠）和舞伴（固体物料）的互动更加和谐。
砂磨机的转速也是很关键的呢。如果转速太慢，小砂珠就像是没吃饱饭的小懒虫，没什么力气去撞击固体物料，混合的效果就不好啦。但是如果转速太快呢，就像是一群疯跑的小动物，可能会把桶里搞得乱七八糟的，甚至可能会让小砂珠和桶壁之间的摩擦太大，对砂磨机造成损伤。
再说说这个桶的设计吧。它的形状和大小都是有讲究的。一个合适的桶，能够让小砂珠在里面有足够的空间跑来跑去，就像一个宽敞的游乐场一样。而且桶壁的材质也很重要哦，如果桶壁太粗糙，小砂珠在跑的时候就会磕磕绊绊的，就像我们在坑洼不平的路上跑步一样难受。如果桶壁太光滑呢，小砂珠可能又会跑得太滑溜，不好好干活啦。 在整个工作过程中，砂磨机就像一个充满活力的小世界。小砂珠不停地运动，固体物料一点点被粉碎、混合，液体也在其中发挥着自己的作用。这就像是一场精心编排的舞台剧，每个角色都很重要。
MPS型立磨工作原理

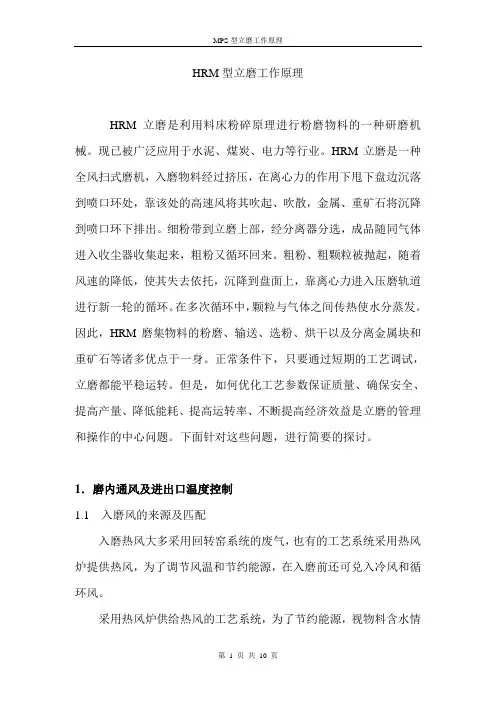

第 1 页 共 10 页 HRM型立磨工作原理
HRM立磨是利用料床粉碎原理进行粉磨物料的一种研磨机械。现已被广泛应用于水泥、煤炭、电力等行业。HRM立磨是一种全风扫式磨机，入磨物料经过挤压，在离心力的作用下甩下盘边沉落到喷口环处，靠该处的高速风将其吹起、吹散，金属、重矿石将沉降到喷口环下排出。细粉带到立磨上部，经分离器分选，成品随同气体进入收尘器收集起来，粗粉又循环回来。粗粉、粗颗粒被抛起，随着风速的降低，使其失去依托，沉降到盘面上，靠离心力进入压磨轨道进行新一轮的循环。在多次循环中，颗粒与气体之间传热使水分蒸发。因此，HRM磨集物料的粉磨、输送、选粉、烘干以及分离金属块和重矿石等诸多优点于一身。正常条件下，只要通过短期的工艺调试，立磨都能平稳运转。但是，如何优化工艺参数保证质量、确保安全、提高产量、降低能耗、提高运转率、不断提高经济效益是立磨的管理和操作的中心问题。下面针对这些问题，进行简要的探讨。
1．磨内通风及进出口温度控制
1.1 入磨风的来源及匹配
入磨热风大多采用回转窑系统的废气，也有的工艺系统采用热风炉提供热风，为了调节风温和节约能源，在入磨前还可兑入冷风和循环风。
采用热风炉供给热风的工艺系统，为了节约能源，视物料含水情MPS型立磨工作原理
第 2 页 共 10 页 况可兑入20％～50％的循环风。而采用预分解窑废气作热风源的系统，希望废气能全部入磨利用。若有余量则可通过管道将废气直接排入收尘器。如果废气全部入磨仍不够，可根据入磨废气的温度情况，确定兑入部分冷风或循环风。
1.2 风量、风速及风温的控制
(1)风量的选定原则
出磨气体中含尘(成品)浓度应在550～750g/m3之间，一般应低于700g/m3；
出磨管道风速一般要>20m/s，并避免水平布置；
喷口环处的风速标准为90m/s，最大波动范围为70％～105％；
当物料易磨性不好，磨机产量低，往往需选用大一个型号的立磨。相比条件下，在出口风量合适时，喷口环风速较低，应按需要用铁板挡上磨辊后喷口环的孔，减少通风面积，增加风速。挡多少个孔，要通过风平衡计算确定；
HRM型 立 式 磨
目 录
一、 概 述
二、 技术参数表
三、 工作原理
四、 工艺流程
五、 安装试运转及操作、维护
六、 主要液压润滑设备、润滑油品目录
七、 轴承目录
八、 服务
一、概述：
HRM型立式磨是我公司跟国内大院大所密切合作，广泛吸收国外立磨先进技术，总结多年的实践经验，研究、设计、制造的一种高效、节能、环保的烘干兼粉磨设备，它集烘干、粉磨、选粉、输送为一体，具有适应性广、粉磨效率高、电耗低、磨耗小、烘干能力大、产品细度调节方便，工艺流程简单、噪音低、粉尘污染小、运行可靠、维修方便等优点。近年来，在水泥生料、煤粉制备，电厂磨煤及脱硫石粉制备，矿渣粉磨，化工行业膨润土及磷矿粉磨，冶金行业，超细粉磨行业等等许多领域，得到了非常广泛的应用。冶金牌HRM型立磨以其质量优良、工艺技术先进、使用性能好、服务优良、羸得了越来越多的用户青睐。
二、技术参数：
HRM型原料立式磨技术参数：
型号规格 HRM1300 HRM1500 HRM1700 HRM1900 HRM2200 HRM2400 HRM2800 HRM3400
产量（t/h） 20~25 26~34 40~50 60~80 85~110 95~130 120~160 190~240
最大喂料粒度（mm） 20 20 25 30 35 35 40 45
原料水分（%） <10
生料细度(%，R0.08) ≤12 ≤12 ≤12 ≤12 ≤14 ≤14 ≤14 ≤15
生料水分(%) ≤1
主电机功率(kW) 200 280 400 500 800 900 1250 1800
注：原料易磨性（Bond）指数≤12kwh/t。
HRM型原煤立式磨技术参数：
型号规格 HRM1250M HRM1300M HRM1400M HRM1500M HRM1700M HRM1900M HRM2200M HRM2400M
