MBR污水处理工艺方案设计

MBR污水处理工艺介绍

MBR污水处理设备取代了传统工艺中的二沉池，它可以高效地进行固液分离,得到直接使用的稳定中水。又可在生物池内维持高浓度的微生物量，工艺剩余污泥少，极有效地去除氨氮，出水悬浮物和浊度接近于零，出水中细菌和病毒被大幅度去除，能耗低，占地面积小。

污水经格栅进入调节池后经提升泵进入生物反应器，通过PLC控制器开启曝气机充氧，生物反应器出水经循环泵进入膜分离处理单元，浓水返回调节池，膜分离的水经过快速混合法氯化消毒(次氯酸钠、、氯片)后，进入中水贮水池。

反冲洗泵利用清洗池中处理水对膜处理设备进行反冲洗，反冲污水返回调节池。通过生物反应器内的水位控制提升泵的启闭。膜单元的过滤操作与反冲洗操作可自动或手动控制。当膜单元需要化学清洗操作时，关闭进水阀和污水循环阀，打开药洗阀和药剂循环阀，启动药液循环泵，进行化学清洗操作。

膜生物处理技术应用于废水再生利用方面，具有以下几个特点：

(1)能高效地进行固液分离，将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开。分离工艺简单，占地面积小，出水水质好，一般不须经三级处理即可回用。

(2)可使生物处理单元内生物量维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大的缩短，生物反应器的占地面积相应减少。

(3)由于可防止各种微生物菌群的流失，有利于生长速度缓慢的细菌(硝化细菌等)的生长，从而使系统中各种代谢过程顺利进行。

(4)使一些大分子难降解有机物的停留时间变长，有利于它们的分解。

(5)膜处理技术与其它的过滤分离技术一样，在长期的运转过程中，膜作为一种过滤介质堵塞，膜的通过水量运转时间而逐渐下降有效的反冲洗和化学清洗可减缓膜通量的下降，维持MBR系统的有效使用寿命。

(6)MBR技术应用在城市污水处理中，由于其工艺简单，操作方便，可以实现全自动运行管理。

安徽农业科学。Ｊｏｕｒｎａｌ　ｏｆ　Ａｎｈｕｉ　ＡＯ４．Ｓｃｉ．２０１５。４３（１４）：２８６－２８８　责任编辑宋平责任校对况玲玲　

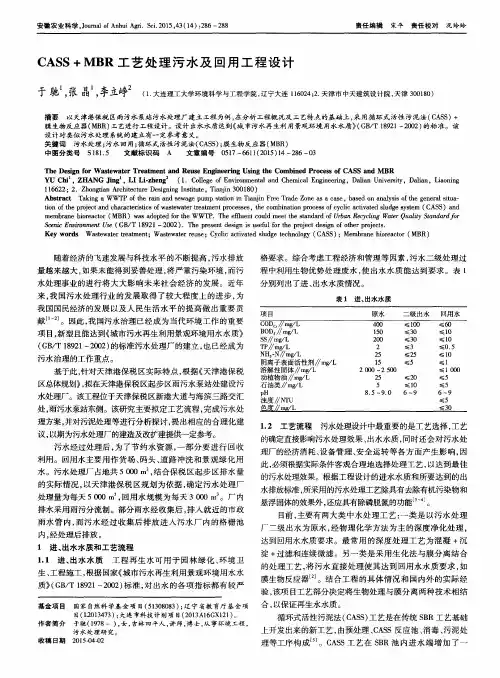

ＣＡＳＳ＋ＭＢＲ工艺处理污水及回用工程设计　

于驰　，张晶　，李立峥　（１．大连理工大学环境科学与工程学院，辽宁大连ｌｌ６ｏ２４；２．天津市中天建筑设计院，天津３００１８ｏ）　

摘要以天津港保税区雨污水泵站污水处理厂建立工程为例，在分析工程概况及工艺特点的基础上，采用循环式活性污泥法（ＣＡＳＳ）　膜生物反应器（ＭＢＲ）工艺进行工程设计。设计出水水质达到《城市污水再生利用景观环境用水水质》（ＧＢ／Ｔ　１８９２１—２００２）的标准。该　设计对类似污水处理系统的建立有一定参考意义。　关键词污水处理；污水回用；循环式活性污泥法（ＣＡＳＳ）；膜生物反应器（ＭＢＲ）　中圈分类号Ｓ１８１．５　文献标识码Ａ　文章编号０５１７—６６１１（２０１５）１４—２８６—０３　

Ｔｈｅ　Ｄｅｓｉｇｎ　ｆｏｒ　Ｗａｓｔｅｗａｔｅｒ　Ｔｒｅａｔｍｅｎｔ　ａｎｄ　Ｒｅｕｓｅ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｕｓｉｎｇ　ｔｈｅ　Ｃｏｍｂｉｎｅｄ　Ｐｒｏｃｅｓｓ　ｏｆ　ＣＡＳＳ　ａｎｄ　ＭＢＲ　ＹＵ　Ｃｈｉ　，ＺＨＡＮＧ　Ｊｉｎｇ　，ＬＩ　Ｌｉ－ｚｈｅｎｇ　（１．Ｃｏｌｌｅｇｅ　ｏｆ　Ｅｎｖｉｒｏｎｍｅｎｔａｌ　ａｎｄ　Ｃｈｅｍｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｄａｌｉａｎ　Ｕｎｉｖｅｒｓｉｔｙ，Ｄａｌｉａｎ，Ｌｉａｏｎｉｎｇ　ｌ　１６６２２：２．Ｚｈｏｎ￣ｉａｎ　Ａｒｃｈｉｔｅｃｔｕｒｅ　Ｄｅｓｉｇｎｉｎｇ　Ｉｎｓｔｉｔｕｔｅ．Ｔｉａｎｊｉｎ　３００１８０）　Ａｂｓｔｒａｃｔ　Ｔａｋｉｎｇ　ａ　ＷＷＴＰ　ｏｆ　ｔｈｅ　ｒａｉｎ　ａｎｄ　ｓｅｗａｇｅ　ｐｕｍｐ　ｓｔａｔｉｏｎ　ｉｎ　Ｔｉａｎｊｉｎ　Ｆｒｅｅ　Ｔｒａｄｅ　Ｚｏｎｅ　ａｓ　ａ　ｃａｓｅ．ｂａｓｅｄ　ｏｎ　ａｎａｌｙｓｉｓ　ｏｆ　ｔｈｅ　ｇｅｎｅｒａ［ｓｉｔｕａ－　ｔｉｏｎ　ｏｆ　ｔｈｅ　ｐｒｏｊｅｃｔ　ａｎｄ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ｗａｓｔｅｗａｔｅｒ　ｔｒｅａｔｍｅｎｔ　ｐｒｏｃｅｓｓｅｓ，ｔｈｅ　ｃｏｍｂｉｎａｔｉｏｎ　ｐｒｏｃｅｓｓ　ｏｆ　ｃｙｃｌｉｃ　ａｃｔｉｖａｔｅｄ　ｓｌｕｄｇｅ　ｓｙｓｔｅｍ（ＣＡＳＳ）ａｎｄ　ｍｅｍｂｒａｎｅ　ｂｉｏｒｅａｃｔｏｒ（ＭＢＲ）ｗａｓ　ａｄｏｐｔｅｄ　ｆｏｒ　ｔｈｅ　ＷＷＴＰ．Ｔｈｅ　ｅｆｆｌｕｅｎｔ　ｃｏｕｌｄ　ｍｅｅｔ　ｔｈｅ　ｓｔａｎｄａｒｄ　ｏｆ　６６ｔｎ　Ｒｅｃｙｃｌｉｎｇ　Ｗａｔｅｒ　Ｑｕａｌｉｔｙ　Ｓｔａｎｄａｒｄｆｏｒ　Ｓｃｅｎｉｃ　Ｅｎｖｉｒｏｎｍｅｎｔ　Ｕｓｅ（ＧＢ／Ｔ　１８９２１—２ｏｏ２）．　Ｉ１１ｅ　ｐｒｅｓｅｎｔ　ｄｅｓｉｇｎ　ｉＳ　ｕｓｅｆｕ１　ｆｏｒ　ｔｈｅ　ｐｒｏｊｅｃｔ　ｄｅｓｉｇｎ　ｏｆ　ｏｔｈｅｒ　ｐｒｏｊｅｃｔｓ．　Ｋｅｙ　ｗｏｒｄｓ　Ｗａｓｔｅｗａｔｅｒ　ｔｒｅａｔｍｅｎｔ：Ｗａｓｔｅｗａｔｅｒ　ｒｅｕｓｅ；Ｃｙｃｌｉｃ　ａｃｔｉｖａｔｅｄ　ｓｌｕｄｇｅ　ｔｅｃｈｎｏｌｏｇｙ（ＣＡＳＳ）：Ｍｅｍｂｒａｎｅ　ｂｉｏｒｅａｃｔｏｒ（ＭＢＲ）　

MBR污水处理工艺实施方案设计

一、引言

随着工业化和城市化的快速发展，污水处理成为现代社会建设和环境保护的重要任务之一、膜生物反应器（MBR）作为一种新兴的污水处理工艺，因其出色的处理效果和稳定性而受到广泛关注。本实施方案旨在设计一套适用于XX地区的MBR污水处理工艺方案。

二、工艺原理

MBR工艺采用膜分离技术与生物反应技术相结合，通过在生物反应池中添加厌氧细菌降解有机物质，再通过微孔膜对生物反应池中的混合液体进行过滤，达到固液分离和污水处理的目的。该工艺具有出水质量好、处理效果稳定、占地面积小等优势。

三、工艺流程

1.进水预处理：将原始污水经过格栅除渣，再通过中药池去除悬浮物和有机物质。

2.生物反应池：将经过预处理的污水导入生物反应池，添加厌氧细菌，通过降解有机物质和去除氮磷等污染物。

3.MBR处理单元：在生物反应池上方安装膜分离单元，将生物反应池中的混合液体通过膜孔进行过滤，实现固液分离并将清水收集。

4.清水储存和消毒：将固液分离后的清水收集到清水储存池中，通过加入消毒剂进行消毒处理。

5.余泥处理：将生物反应池中的余泥经脱水设备进行脱水处理，得到可回收物质。 四、设备选型

1.进水预处理设备：格栅、沉砂池、中药池。

2.生物反应池设备：搅拌器、进水泵、排水泵。

3.MBR处理单元设备：膜分离单元、气提系统。

4.清水储存和消毒设备：清水储存池、消毒剂投加系统。

5.余泥处理设备：污泥脱水机、污泥存储设备。

五、运行参数

1.生物反应池温度：35-40℃；

2.pH值：7-8；

3.混合液停留时间：6-8小时；

4.膜通量：8-12L/(m2·h)。

六、实施步骤

1.场地勘测：对可行性进行评估，确定处理厂的规模、位置和相关要求。

2.工艺设计：根据情况设计进水预处理、生物反应池、MBR处理单元、清水储存和消毒、余泥处理等设备。

3.设备选型：根据工艺设计，选择适合场地和处理需求的设备。

范文 范例 指导 参考

word版 整理 MBR污水处理工艺简介

一、工艺简介

在污水处理，水资源再利用领域，MBR又称膜生物反应器(Membrane Bio-Reactor),是一种由活性污泥法与MBR膜图片膜分离技术相结合的新型水处理技术。膜的种类繁多,按分离机理进行分类,有反应膜、离子交换膜、渗透膜等;按膜的性质分类,有天然膜(生物膜)和合成膜(有机膜和无机膜) ;按膜的结构型式分类,有平板型、管型、螺旋型及中空纤维型等。

二、工艺的组成

膜- 生物反应器主要由膜分离组件及生物反应器两部分组成。通常提到的膜 -

生物反应器实际上是三类反应器的总称: ① 曝气膜 - 生物反应器(Aeration Membrane

Bioreactor, AMBR) ; ② 萃取膜 - 生物反应器( ExtractiveMembrane Bioreactor, EMBR

);

③ 固液分离型膜 - 生物反应器( Solid/Liquid SeparationMembrane Bioreactor,

SLSMBR,

简称 MBR )。

1、曝气膜-生物反应器

曝气膜 -生物反应器最早见于 Cote.P 等 1988年报道，采用透气性致密膜(如硅橡胶膜)或微孔膜(如疏水性聚合膜)，以板式或中空纤维式组件，在保持气体分压低于泡点( Bubble Point)情况下，可实现向生物反应器的无泡曝气。该工艺的特点是提高了接触时间和传氧效率，有利于曝气工艺的控制，不受传统曝气中气泡大小和停留时间的因素的影响。如图 [1] 所示。

2、折叠萃取膜-生物反应器

萃取膜 - 生物反应器 又称为 EMBR (Extractive Membrane Bioreactor)。因为高酸碱度或对生物有毒物质的存在，某些工业废水不宜采用与微生物直接接触的方法处理;当废水中含挥发性有毒物质时，若采用传统的好氧生物处理过程，污染物容易随曝气气流挥发，发生气提现象，不仅处理效果很不稳定，还会造成大气污染。为了解决这些技术难题，英国学 范文 范例 指导 参考
