干燥器操作说明书

吸附式干燥机

使用说明书

感谢您选用吸附式干燥机。

本《使用手册》为正确的安装、使用的产品维护作了简要的说明。

您应该熟悉与其相关的安全结构，性能，维护和修理方面的说明。对

设备无故障运行的操作，基本的和特殊的安全知识是必须具备的。

使用前请认真阅读本说明书。请将本手册放在便于查阅的地方。

一、目录 二、安全事项说明 2.1 你不可以做什么

2.2 担保和赔偿责任

2.3 持续运行的安全措施

2.4 电能的危险性

2.5 吸附剂的危险性

2.6 在维护、检修和修理工作中的危险性

2.7 对操作者的要求

三、设备说明 3.1 设备的部件 3.2 工作原理流程 3.3 运输和安装 四、开机/停机/卸压

五、故障信息和故障排除

六、维护和检修

附件: 吸附式干燥机控制器说明

二、安全事项说明 2.1 你不可以做什么

不要对设备作任何结构上的改变——对设备作结构上的改变只能由制造商进行。你在现场所希望对设备所作的任何改变必须先征得制造商的书面认可。 绝不使用非原厂零件—— 仅使用由制造商提供的原厂备件和配件，对设计和制造非原厂零件来满足设备的安全和操作需求将不被担保。 绝不焊接压力容器或管道——所有在压力容器和管道上的工作，诸如焊接、结构改变、安装等工作都是禁止的。 2.2 担保和赔偿责任 由以下一种或多种情况引起的人身伤害和物件损坏不承担索赔要求。 □ 不适当地使用或操作设备 □ 技术上不正确的安装，起动，运行和维护 □ 当缺陷确实存在时对设备的操作 □ 违背操作手册所给予的运输、储存、安装、运动和维护方面的规定 □ 主动承担对对设备结构上的变更 □ 对已损耗的设备元件未作适当检测 □ 未作恰当的修理 □ 使用非原厂零件 2.3 持续运行的安全措施 设备安全工作和无故障运行的一个基本的先决条件是熟知和遵守本说明的工作，操作和安全管理，而且还需遵循所有工厂的内部管理。 □ 在规定的间隔处检查设备外观的损坏 □ 仅允许合适的经训练的人员操作控制器或设备 □ 制造商预设的参数不作保证，如需要作改变，必须先注意已有参数。 □ 万一有故障或问题照此处给予的说明（见：故障信息和故障排除） 2.4 电能的危险性

干燥器使用说明书

欢迎您使用我们的干燥器产品，为了使用安全、高效，请在使用前仔细阅读使用说明书。

产品介绍：

我司的干燥器是一种新型的家用节能环保的产品，采用最新技术研发，采用内置凝汽器冷凝原理处理空气，实现空气质量的干燥，温度和湿度的自动控制，特别适合节能家用环保，能够有效地缓解室内空气干燥的不舒适感。

使用方法：

1.前期准备：

（1）开机前，请确保有足够的排水管道，并在水池中加入干净的水，以实现有效的干燥效果。

（2）插上电源，开机，使用空调旋钮控制风速，低风将有效缓解室内干燥的不舒适感。

2.使用方式：

（1）定时模式：可以设定预先开启的时间点，并设定间隔时间，以及定时关机的时间点，以实现按照设定时间自动运行。

（2）夜间模式：定时模式可以实现几个小时内的定时循环，白天关机，夜间开机，以保证室内湿度，提高睡眠质量。

（3）高效模式：可以根据室内湿度和温度自动调整，高效干燥空气，节能节省。 （4）睡眠模式：室内湿度检测，有效控制室内空气温度和湿度，提高睡眠质量。

注意事项：

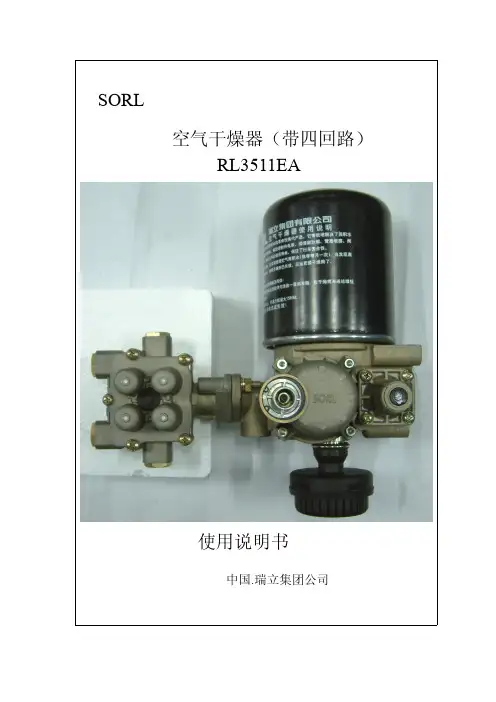

SORL

空气干燥器（带四回路）RL3511EA

使用说明书

中国.瑞立集团公司RL3511E系列干燥器使用说明书一、用途用途：：本型干燥器是由干燥器与四回路保护阀的组合体,干燥器是对压缩空气进行干燥、清洁、排放过高的气压.四回路保护阀是用于保护管路压力,提高行车的安全.二、工作原理：干燥器部分：见附图来自空压机的压缩空气经1口进入A腔，因温度降低产生的冷凝水在排气阀门B聚集.空气经过滤网C,环道D,干燥剂(分子筛)E时,水份被吸附在干燥剂表面及颗粒缝隙间.干燥后的空气经F腔,过斜孔G后一部分气体经单向阀H后直接由22口输出到四回路保护阀;另一部分气体经节流孔J作用于膜片K,使膜片K向下拱起,气体经回流孔L到达22口.同时一部分气体通过滤网M,打开阀门N,进入O腔.在进气的过程中,作用于膜片K处的一部分气体经小孔P到达调压阀膜片腔Q作用于膜片R上.当出气口22的气压达到干燥器的开启压力时,气压克服弹簧S的力,打开阀门T,气体经小孔U(双点划线表示),进入排气活塞W的上方,推动排气活塞W打开排气阀门B.A腔的气体和冷凝水从排气口3排出.在排气的瞬间,由于斜孔G处的气压下降,单向阀H关闭,22口气压就会反回来,通过回流孔L,节流孔J来回冲干燥筒,附在干燥剂表面的水分和杂质就会随同压缩空气从3口排出.在回流的同时阀门N关闭，当膜片K上边的压力降到它的关闭压力时,回流结束.排气活塞W有压力释放阀的作用，在任何压力过高的情况下，排气活塞W将自动打开阀门B。当输出口22气压降低到它的关闭压力时，阀门T关闭，排气阀门B关闭。干燥器将再次开始向四回路供气。装上一个加热器，为防止排气阀门B和T被冻住，从而可以避免工作故障发生。四回路保护阀部分：见附图由干燥器22口来的气压到达四回路的a腔.当气压达到设置的开启压力时,气压克服弹簧力分别打开各腔阀门b进入21.22.23.24回路,21.22回路流入行车制动系统的贮气筒,23回路给卡车的紧急制动和停车制动系统供气,也为挂车提供气源.24回路为辅助制动系统供气.如果四条回路中的任何一条回路失效,其它三条回路的空气将从失效回路中泄漏,直到气压降到其动态关闭压力,弹簧力使阀门b关闭.保证了汽车在一条管路失效的情况下,其它管路任有一定的气压进行控制.提高了汽车行驶的安全性.在21腔与23腔之间有一回流阀c,允许23腔的气压向21腔回流.即当行车制动回路21失效时,23腔气压向21腔补充.

真空干燥器操作说明书

第一章 介绍

1.1 产品概述

本操作说明书适用于真空干燥器，主要用于在低温、高真空条件下对物品进行干燥处理。本说明书将详细介绍真空干燥器的操作方法、安全注意事项及维护保养等内容。

1.2 产品特点

真空干燥器具有以下特点：

a) 高效干燥：采用高真空及低温环境，可迅速将物品中的水分蒸发，提高干燥效果。

b) 精确控制：具备精密的温度和压力控制系统，可根据需求进行准确调节。

c) 多功能：适用于各种材料的干燥处理，包括但不限于药品、食品、化工品等。

第二章 安全注意事项

为了保证操作人员的安全，使用真空干燥器时请务必遵守以下注意事项：

2.1 使用环境

a) 请确保使用环境通风良好，避免有害气体积聚。 b) 使用真空干燥器时，请确保设备周围无易燃物品，以防发生火灾事故。

c) 高真空状态下，请勿将手伸入干燥室内，以免受伤。

2.2 操作注意事项

a) 在使用前，请确保真空干燥器的各项仪表和控制装置正常工作。

b) 使用前，请仔细阅读本操作说明书，了解干燥器的使用方法和注意事项。

c) 操作过程中，请按照指示进行操作，切勿随意调节仪表或开关，以免影响设备的正常运行。

d) 在操作过程中，如发现异常情况或故障，请立即停止使用，并联系维修人员。

第三章 操作方法

3.1 准备工作

a) 将真空干燥器放置在平稳的地面上，并确保设备周围无障碍物。

b) 连接电源，并确保电源电压与设备要求相符。

c) 打开设备主电源开关，确保仪表和控制装置正常工作。

3.2 真空操作

a) 将待干燥物品放置在干燥室内，并确保物品不会超出设备承载范围，避免设备故障或损坏。 b) 关闭干燥室门并确保密封良好。

c) 打开控制面板，根据需要设置温度和压力参数，并启动真空泵。

d) 当设备达到设定的真空度后，开始计时，进行干燥处理。

e) 干燥结束后，关闭真空泵，等待干燥室内压力恢复至大气压。

f) 打开干燥室门，并取出干燥处理完毕的物品。
