电气学知识各种接线方式

单母线接线

优点：接线简单，清晰，设备少，操作方便，便于扩建和采用成套配电装置。

缺点：可靠性差，母线或母线隔离开关检修或故障时，所有回路都要停止工作，也就是要造成全厂或全站长期停电，调度不方便，电能只能并列运行，并且线路侧发生短路时，有较大的短路电流。

2.1 双母线接线

优点：有两组母线，可以互为备用，运行可靠性和灵活性高，调度灵方便、便于扩建，可以向母线左右任意一个方向顺延扩建，检修任一母线时，隔离开关仅仅使本回路断开。

缺点：造价高，因为增加了一组母线及其隔离开关，增加了配电装置构架及占地面积；当母线故障或检修时，隔离开关作倒换操作电器，容易误操作，但可以装断路器的连锁装置加以克服。

单元接线

（1） 优点：单元接线简单，开关设备少，操作简单以及因不设发电机电压

级母线，而在发电机和变压器之间采用封闭母线，使得在发电机和变压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时，有所减小。

（2） 缺点：存在如下技术问题：

1） 当主变压器或厂总变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关。

2）发电机定子绕组本身故障时，若变压器高压侧断路器失灵拒跳，则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸；若因通道原因远方跳闸信号失效，则只能由对侧后备保护来切除故障，这样故障切除时间大大延长，会造成发电机、主变压器严重损坏。

单母线分段接线

（1） 优点：

1） 供电可靠性和灵活性相对于单母线接线高，操作简单，接线方便，便于检修，投资较小，对重要用户可以从不同段引出两回馈电线路，由两个电源供电。

2） 当一段母线发生故障分段断路器自动将故障段切除，保证正常断母线不间断供电和不致使重要用户停电。

（2） 缺点：

1）当任一段母线发生故障时，将造成两段母线同时停电，在判断故障后，拉开分段隔离开关，完好段即可恢复供电，这期间将造成完好段的短时停电。

电气主接线各种连接方式优缺点与实际应用

摘 要:结合自身工作经验,通过大量文献资料分析了电气主接线各种连接方式优缺点,总结了电气主接线8种接线方式的设计要求和应用原则,并通过案例进行了论证｡

关键词:电气主接线;连接方式;优缺点;分析;实际;应用

电气主接线主要是指在发电厂､变电所､电力系统中,为满足预定的功率传送和运行等要求而设计的､表明高压电气设备之间相互连接关系的传送电能的电路｡电路中的高压电气设备包括发电机､变压器､母线､断路器､隔离刀闸､线路等｡它们的连接方式对供电可靠性､运行灵活性及经济合理性等起着决定性作用｡一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图｡在绘制主接线全图时,将互感器､避雷器､电容器､中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来｡

1 电气主接线接线要求

对一个电厂而言,电气主接线在电厂设计时就根据机组容量､电厂规模及电厂在电力系统中的地位等,从供电的可靠性､运行的灵活性和方便性､经济性､发展和扩建的可能性等方面,经综合比较后确定｡它的接线方式能反映正常和事故情况下的供送电情况｡电气主接线又称电气一次接线图｡

电气主接线应满足以下几点要求:

(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电｡

(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电｡在扩建时应能很方便的从初期建设到最终接线｡

(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资｡

2 电气主接线常见8种接线方式优缺点分析

2.1 线路变压器组接线

线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式｡线路变压器组接线的优点是断路器少,接线简单,造价省｡相应220kV采用线路变压器组,110kV宜采用单母分段接线,正常分段断路器打开运行,对限制短路电流效果显著,较适合于110kV开环运行的网架｡但其可靠性相对较差,线路故障检修停运时,变压器将被迫停运,对变电所的供电负荷影响较大｡其较适合用于正常二运一备的城区中心变电所,如上海中心城区就有采用｡

中国电力系统保护与控制学术研讨会论文集．８３．

微机母线保护各种接线方式下差动保护原理的实现

王攀峰１，杨剑锋２，刘世立１，李瑞生１

（１．许继电气保护及自动化事业部，河南许昌４６１０００；

２．宁夏宁东供电局，宁夏银川７５１００１）

摘要：针对微机母线保护设计、检验、运行中常遇问题，研究了母线的各种常见接线方式和运行方式下差动保护原理的实现方法。对单母线、单母分段、单母三分段、双母线、双母单分段、双母双分段、３／２接线、母联兼旁路、旁路兼母联、母线兼旁母等１０种接线方式，对倒闸、带旁路等运行方式，提出了差动电流计算范围的自适应调整方法，对元件ＴＡ极性（尤其是特殊元件ＴＡ的极性）提出一种约定方案。关键词：ＴＡ极性：差动电流；运行方式；接线方式

０引言

目前，微机母线保护在电力系统中得到了广

泛应用，使用最多最成熟的原理是具有比率制动

特性的差动保护原理…。差动保护原理实现的基

础是差动电流（以下简称差流）的计算，差流计

算的两个关键点是差流计算范围和对ＴＡ极性的

规定。

微机母线保护通过引入各元件隔离刀闸辅助

触点位置来自动识别母线各种运行方式的切换，

从而实时改变差流的计算范围，实现差流计算范

围随运行方式变化的自适应。

ＴＡ极性规定接入母线保护的所有元件（包

括进线、出线）都要保持一致【２】，要求ＴＡ极性由母线指向线路或主变；即极性端在母线侧，另

外，母联÷旁路等特殊元件的的极性还需进一步

约定，本文以所有元件极性端在母线侧为前提来

说明对特殊元件ＴＡ极性的要求。当然，也有少

部分电厂、变电站极性端在线路和主变侧，但必

须保持一致，此时，其特殊元件的ＴＡ极性则须

与本文所述要求相反。

１具有比率制动特性的差动保护原理口１

对多段母线的保护ｊ差动保护设置大差及各

段母线小差，大差作为起动元件，用以区分母线

区内外故障：小差作为选择元件，用以选择故障母线。大差、小差均采用具有比率制动特性的电

流差动算法，其动作方程为：

／ｄ＞，，（１）

，ｄ＞ＫＩ，（２）

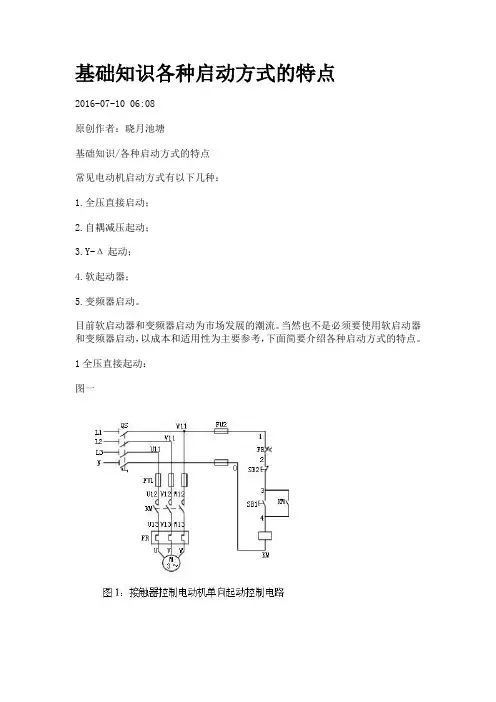

基础知识各种启动方式的特点

2016-07-10 06:08

原创作者：晓月池塘

基础知识/各种启动方式的特点

常见电动机启动方式有以下几种：

1.全压直接启动；

2.自耦减压起动；

3.Y-Δ起动；

4.软起动器；

5.变频器启动。

目前软启动器和变频器启动为市场发展的潮流。当然也不是必须要使用软启动器和变频器启动，以成本和适用性为主要参考，下面简要介绍各种启动方式的特点。

1全压直接起动：

图一

在电网容量和负载两方面都允许全压直接起动的情况下，可以考虑采用全压直接起动。主要用于小功率电动机的起动，从节约电能的角度考虑，大于11kw的电动机不宜用此方法。

直接启动的优点是所需设备少，启动方式简单，成本低。电动机直接启动的电流是正常运行的5倍左右，经常启动的电动机，提供电源的线路或变压器容量应大于电动机容量的5倍以上

不 经常启动的电动机，向电动机提供电源的线路或变压器容量应大于电动机容量的3倍以上。这一要求对于小容量的电动机容易实现，所以小容量的电动机绝大部分都 是直接启动的，不需要降压启动。对于大容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强大的启动电流冲击 电网和电动机，影响电动机的使用寿命，对电网稳定运行不利，所以大容量的电动机和不能直接启动的电动机都要采用降压启动。

2自耦减压起动：

图二

图三

利 用自耦变压器的多抽头减压，既能适应不同负载起动的需要，又能得到更大的起动转矩，是一种经常被用来起动较大容量电动机的减压起动方式。它的最大优点是起 动转矩较大，当其绕组抽头在80%处时，起动转矩可达直接起动时的64%，启动电压降至额定电压的65％，其启动电流为全压启动电流的42％，启动转矩为 全压启动转矩的42%。

自耦变压器降压启动的优点是可以直接人工操作控制，也可以用交流接触器自动控制，经久耐用，维护成本低，适合所有的 空载、轻载启动异步电动机使用，在生产实践中得到广泛应用。缺点是人工操作要配置比较贵的自偶变压器箱（自偶补偿器箱），自动控制要配置自偶变压器、交流 接触器等启动设备和元件。
