电气专业培训计划
项目 培训内容 培训时间（单位：天）
安全培训 学习《电业安全工作规程》电气部分 7
现场设备、系统熟悉 1、熟悉全厂主接线接线方式
10 2、熟悉、统计全厂变压器安装位置和设备参数
3、熟悉全厂电动机安装位置和设备参数
4、熟悉全厂配电装置布置情况
集中授课 全厂主接线系统讲解和技术问题答疑 1
安全工器具 1、高压验电器的使用和安全注意事项
2 2、万用表的使用方法
3、接地线的使用方法
4、数字式和机械式兆欧表的使用方法以及标准
5、钳形电流表的使用方法以及注意事项
集中授课 安全工器具使用方法答疑 1
发变组 1、发变组启动前检查、绝缘电阻值的测量标准
1 2、发变组启动、合闸操作步骤
3、发电机正常运行调整以及参数标准范围
4、发变组检修安全措施布置
励磁系统 1、励磁变、励磁整流柜、励磁调节柜的结构、工作原理、技术规范 1
2、励磁系统启动前检查、试验
1 3、励磁系统的投入操作步骤
4、励磁系统正常运行检查项目
5、励磁系统停机操作以及停机检修安全措施
集中授课 发电机同期合闸和运行调整讲解 1
高压厂用系统 1、高厂变、6kV厂用开关、母线、PT的结构、工作原理、技术规范 2
2、启动前检查、试验
1 3、设备的停送电，高压开关柜的操作方法
4、正常运行检查项目
5、学习高压开关柜控制回路
1
6、6kv厂用电系统主接线图
400V厂用系统 1、低压变压器、母线的结构、工作原理、技术规范 2
2、启动前检查、试验
1 3、设备的停送电，低压配电柜操作方法
4、正常运行检查项目
5、低压配电柜控制回路学习
1
6、400V厂用电系统主接线图 集中授课 高、低压配电柜控制回路图纸讲解和答疑 1
110KV系统 1、母线、开关、刀闸、线路的结构、工作原理、技术规范 2
2、投入前检查、试验
3 3、110KV系统停、送电操作
4、正常运行检查项目
5、110kv刀闸、开关控制回路学习
- 1 -
一. 选择题（共20小题，共20分，每题1分）
1. 图1黄圈中为发电机哪个电气一次主要设备（）
图1
A 中性点变压器 B滑环 C电压互感器 D 线棒
答案 B
2. 用摇表测量绝缘时，若遇指针指示“∞”及以上不返回，可采用（ ）
A：“L”、“E”端短接
B：“L”、“G” 端短接
C：用手轻轻敲击表玻璃外壳即可
答案：A
3. 绝缘油在电弧作用下产生的气体大部分是（ ）
A 甲烷、乙炔等烃类气体
B 氢、乙炔
C 一氧化碳、二氧化碳
答案：B
4. 向家坝右岸GIS断路器SF6气体运行压力（绝对压力 abs）为（ ）
A 5bar B 6bar C 7bar
答案：A
5. 变压器中的绝缘油，作为使用条件，下列项目中那项是错误的。（ ）
A 绝缘强度高 B 化学稳定好
C 粘度大 D 闪点高
答案：C
6. 对于额定电压为500伏以上的电气设备，最好应选用（ ）伏摇表。
A 500伏 B 1000伏 C 1000伏或2500伏
答案：C
7. 耐压试验中用到的限流电阻作用是（）
A保护试验变压器 B 保护被试设备 C 保护测量仪表
答案：A
8. 绝缘电阻随温度的增加而（ ）
A、增加 B、不变 C、减小
答案：C
9. 接地装置的接地电阻值应（ ）。
A 有一定的范围 B 越小越好 C 越大越好
答案：B
10. 如果变压器进水，油的气相色谱中，唯有一种气体的含量偏高，这种气体是（ ）。
A 乙炔 B甲烷 C氢气
答案：C
11. 电气设备的铝接头过热后，颜色会变得 ( )。
技术培训大纲
电气专业
2007年8月
1
1 电气基础知识
1.1 电工基础知识
1.1.1 有功、无功、视在功率、功率因数的概念、单位及关系？
1.1.2 相电压、相电流、线电压、线电流的概念？不同结线方式的相、线关系。
1.2 设备工作原理
1.2.1 交、直流电动机、发电机。
1.2.2 变压器。
1.3 一般知识
1.3.1 电气回路开路、短路、接地意义和影响。
1.3.2 设备的运行、备用、检修状态的意义。
1.3.3 系统标准运行方式，非标准运行方式的概念。
1.3.4 如何使用绝缘测量仪、摇表、钳型电流表、万用表、各等级验电器具、绝缘用具等，使用方法及注意事项。
1.3.5 《电业安全工作规程》内容。
1.3.6 值班人员的岗位职责及安全职责。
1.3.7 220kV断路器、刀闸、电缆等设备型号、参数、位置、作用。
1.3.8 蓄电池、充电机参数，各直流保险定值。
1.3.9 各监示表计作用、监示参数。学会岗位抄表、报表。通过线路及发电机表计分析负荷分配、受送关系，学会直流电压的调整。
1.3.10 了解各设备作用、工作原理、回路接线。
1.3.10.1 蓄电池及充电机。
1.3.10.2 事故照明切换装置。
1.3.10.3 故障录波器。
1.3.11 各开关把手、按钮、指示灯、光字牌作用、结线。
1.3.12 开关操作方法。
1.3.13 掌握系统图及设备标准运行方式及实际结线：
1.3.13.1 电气一次系统图。 2 1.3.13.2 直流系统图。
1.3.14 设备巡视检查的项目及要求。
1.3.15 设备倒闸操作的原则。
1.3.16 微机开操作票的方法。
1.3.17 微机防误闭锁装置的作用。掌握各项管理规定及技术要求。
1.3.18 微机填写220kV线路停、送电操作票（修开关、2刀闸），并学会填写、布置安全措施。
1.3.18.1 单一线路停、送电。
1.3.18.2 双回线路其中之一停、送电。

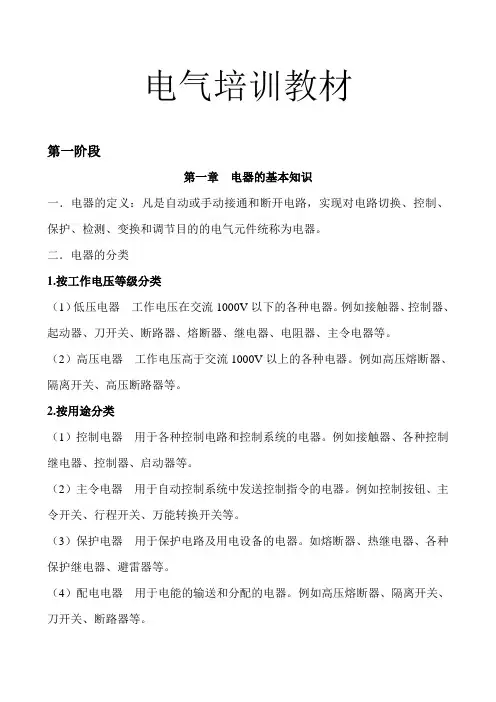

电气培训教材
第一阶段
第一章 电器的基本知识
一．电器的定义：凡是自动或手动接通和断开电路，实现对电路切换、控制、保护、检测、变换和调节目的的电气元件统称为电器。
二．电器的分类
1.按工作电压等级分类
（1）低压电器 工作电压在交流1000V以下的各种电器。例如接触器、控制器、起动器、刀开关、断路器、熔断器、继电器、电阻器、主令电器等。
（2）高压电器 工作电压高于交流1000V以上的各种电器。例如高压熔断器、隔离开关、高压断路器等。
2.按用途分类
（1）控制电器 用于各种控制电路和控制系统的电器。例如接触器、各种控制继电器、控制器、启动器等。
（2）主令电器 用于自动控制系统中发送控制指令的电器。例如控制按钮、主令开关、行程开关、万能转换开关等。
（3）保护电器 用于保护电路及用电设备的电器。如熔断器、热继电器、各种保护继电器、避雷器等。
（4）配电电器 用于电能的输送和分配的电器。例如高压熔断器、隔离开关、刀开关、断路器等。 （5）执行电器 用于完成某种动作或传动功能的电器。如电磁铁、电磁离合器等。
3.按工作原理分类
（1）电磁式电器 依据电磁感应原理来工作的电器。交直流接触器、各种电磁式继电器等。
（2）非电量控制电器 电器的工作是靠外力或某种非电物理量的变化而动作的电器。例如刀开关、行程开关、按钮、速度继电器、压力继电器、温度继电器等。
第二章 开关电器
开关电器广泛应用于配电线路作电源的隔离、保护与控制。常用开关有以下几种：
一、 刀开关
刀开关是结构最简单，应用最广泛的一种手动电器。在低压电路中，作为不频繁接通和分断电路用，或用来将电路与电源隔离。
刀开关由操作手柄、触刀、静插座和绝缘底板组成。
按刀数可分为单级双极和三级。图形符号如下：
刀开关使用注意事项：刀开关在安装时，手柄要向上，不得倒装或平装，避免由于重力自动下落，而引起误动作合闸。接线时，应将电源线接在上端，负载线接在下端，这样拉闸后刀片与电源隔离，防止可能发生的意外事故。
