水泥混凝土路面施工工艺流程图
基层验收
测量放样
安装模板
混合料摊铺
混合料振捣
作 面
压槽或刻纹
养 生
填 缝
开放交通 钢筋制作
传力直和钢筋安装
洒水润湿
安装胀缝板
拆除模板
路肩施工
取芯制作
技术指标校验 材料机具准备
配合比设计 备 料
水泥 砂 碎石 水 外加剂
检查模板尺寸、标高 拌各 抽样检验
运输
现场检验
28d
试件养护
切 缝 钢筋混凝土空心板施工工艺框图
模板检验、校正
安装空心板内模
安装受力主筋、绑扎箍筋、分布筋
安装侧模板
质量自检、联检
浇筑混凝土
混凝土养生
拆除模板、移到堆放场
下一工序 制作砼试件
砼强度检测 混凝土拌制 梁（板）安装施工工艺框图
梁（板）预制质量检查、验收
按设计吊点挂钩、起吊
将梁（板）卸落在运梁车上
梁（板）运输
安装支座或铺垫定位砂浆
将梁（板）吊放就位于墩（台）支座上
重复上工序直到完成梁（板）安装
监理工程师验收
现浇梁（板）联结混凝土（砂浆） 浆砌片石施工工艺框图
测量放样
挖基坑、坡面修整、场地清理
砌 筑 砌料加工及运送 砂浆拌制及运送
勾缝及养生
场地清理
粉喷桩施工工艺流程图
启动主电机钻进 三通一平
测量
桩机就位
机身调整
启动空压机送气
管路堵塞否
钻进、在设计深度停钻
闭气阀、开料阀
喷料正常否
边提钻边喷粉
提钻到停粉标高停止喷粉
提钻到地表以上
停机填写施工记录
移钻机至下一桩位 桩顶保护标高停止提钻、钻头继续转动 检查处理
检查处理
进行二次搅拌、复喷 光面爆破施工工艺流程图 光爆设计
放样布眼
定位开眼
钻 眼
清 孔
装 药
联起爆网络
起 爆
通 风
光爆效果检查 地质调查
原因分析
修改光爆设计
否 是 砂垫层施工工艺流程图 清基、整平
做预拱
压实
铺砂垫层
静压
铺土工格珊（如果有）
填土
混凝土路面施工工艺框图
整修基层
测量放样
立模
自检模板标高及尺寸
报监理审批
纵横缝处理及设置钢
砼铺筑及振捣
抹面、整修
养护
切缝
洗缝
拆模
养护
灌缝
检测各项数据
报监理审批
凿除并返工 单项工程完工交验 试块制作
抗压、抗折试验 砂石料水泥质量检
砼配合比设计
砼试件制作及测试
报监理审批
备料并分仓堆放
抽样分析
砼拌合站拌和
砼运输车运输 退货
凿除并返工

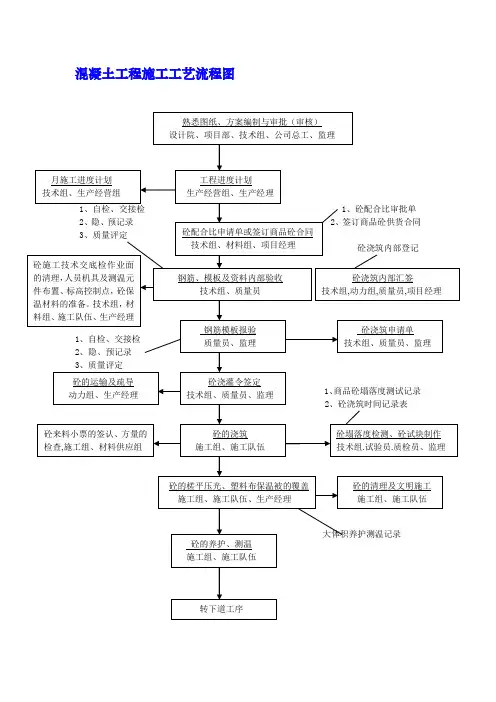

混凝土工程施工工艺流程图
1、自检、交接检 1、砼配合比审批单
2、隐、预记录 2、签订商品砼供货合同
3、质量评定
砼浇筑内部登记
1、自检、交接检
2、隐、预记录
3、质量评定
1、商品砼塌落度测试记录
2、砼浇筑时间记录表
大体积养护测温记录
熟悉图纸、方案编制与审批（审核）
设计院、项目部、技术组、公司总工、监理
工程进度计划
生产经营组、生产经理
砼配合比申请单或签订商品砼合同
技术组、材料组、项目经理
钢筋、模板及资料内部验收
技术组、质量员
钢筋模板报验
质量员、监理
砼浇灌令签定
技术组、质量员、监理
砼的浇筑
施工组、施工队伍
砼的槎平压光、塑料布保温被的覆盖
施工组、施工队伍、生产经理
砼的养护、测温
施工组、施工队伍
转下道工序 月施工进度计划
技术组、生产经营组
砼施工技术交底检作业面的清理，人员机具及测温元件布置、标高控制点，砼保温材料的准备。技术组，材料组、施工队伍、生产经理 砼浇筑内部汇签
