1 桥梁施工机械表
序号 设备名称 型号
规格 数量 国别
产地 额定功率
( KW ) 生产
能力 备注
1 打桩机 液压式打桩机 360°可旋转6M液压锤打桩机 江苏 良好
振动式打桩机 山东 良好
2 钻孔机 振动沉拨式桩机 江苏 良好
冲击式打桩机 徐州 良好
冲击式钻机 江苏 良好
旋转钻机 徐州 良好
3 预应力张拉成套设备 粗钢筯预应力张拉设备 安徽 良好
高强钢丝束预应力张拉设备 江苏 良好
钢铰线预应力张拉设备 安徽 良好
单作用千斤顶 安徽 良好
双作用千斤顶 安徽 良好
三作用千斤顶 安徽 良好
2
桥梁施工机械表
序号 设备名称 型号
规格 数量 国别
产地 额定功率
( KW ) 生产
能力 备注
4 卷管机 良好
5 穿梭机 PKWS5.5 山东 良好
6 压浆机 HJB-3/6 太原 3 kw 良好
7 砼输送泵 HBTS60-13-90型 山东 良好
8 导梁式架桥机 DF900D型
郑州 良好
9 起重机 LDA型 安徽 1-20t 良好
桥梁施工方案
一．工程概况
本工程共有桥梁两座，桥梁一为三跨（3*13）桥，技术标准如下：
1） 设计荷栽：城-B级，人群-4.0KN/M
2） 桥面净空：净-7+2*2.75M
3） 地震设防烈度；6度
4） 桥下净空：2.6M，满足排涝要求
5） 右交角：90度
本桥采用重力式桥台，桩基采用φ80的钻孔灌注桩，拄式墩，桩基采用φ100的钻孔灌注桩，桥梁横坡1.5%设在台和墩帽顶面，桥台台身采用C20毛石砼，外露面7.5#浆砌粗料石，1：2沙浆勾凸缝。上部结构采用普通钢筋混凝土预制空心梁板，车行道桥台处伸缩缝采用型钢伸缩缝（RG-40），人行道采用铅丝网承托，沥青麻絮嵌缝
桥梁二为三跨（3*8）空腹式圆曲线肋拱桥，矢跨比1：3，技术标准如下：
6） 设计荷栽：汽-10级，人群-5.0KN/M
7） 桥面净空：净-7+2*2.75M
8） 地震设防烈度；6度
9） 桥下净空：满足排涝要求（五十年一遇）
10） 右交角：90度
本桥采用重力式桥台，桩基采用φ80的钻孔灌注桩，拄式墩，桩基采用φ110的钻孔灌注桩，桥梁横坡1.5%由腔体填料调整，桥台台身采用C20毛石砼，外露面7.5#浆砌粗料石，1：2沙浆勾凸缝。上部结构采用空腹式圆曲线肋 ，车行道桥台处伸缩缝采用型钢伸缩缝（RG-40），人行道采用铅丝网承托，沥青麻絮嵌缝
二 总体施工方案
桥梁施工是本工程的重点，施工前进行平台搭设，施工流向由1号桥和2号桥的0号桥台桩基开始，顺序施工到两桥的3号桥台桩基完成，桥墩升高，盖梁混凝土浇筑、梁板安装、桥面铺装均按此顺序进行。因此，施工力量全部布置在南岸，必要时，3号桩基、盖梁、耳墙施工时，可临时转移到西岸即可，施工桩基时采用两桥平行作业，而在梁板预制，墩柱升高及盖梁浇筑中均采用流水作业方式进行施工。由于桩基水下混凝土浇筑过程中对拌和机的要求数量较多，不会干忧其他项目流水作业的正常进行，桩基施工决定采取交叉施工。总之。在施工布置时，坚持以下原则：先地下，后地上；先主体，后附属，地下由深到浅，地下地上尽量平行，交叉进行；尽量组织流水作业，在保证工人连续工作的前提下，充分合理利用工作面，在具体施工布置时。在上述原则指导下，结合施工条件，施工的自然地理环境及各种影响施工顺序的因素统筹规划，全面考虑。
1
桥梁施工方案
目 录
第一章 编制依据
第二章 工程概况
第三章 施工总体安排
第四章 施工准备工作
第五章 桥梁工程施工
第六章 季节施工技术措施
第七章 桥梁施工安全、质量保证措施
2
第一章 编制依据
1. 遵化东二环北路桥改建工程施工图纸。
2. 工地现场考察所获取的资料。
3. 《公路桥涵施工技术规范》(JTG/T F50-2011)
4. 《建筑桩基技术规范》(JGJ94-2008)及与本工程相关的标准、规程。
5. 施工合同文件及其他相关文件。
6. 我单位人员、设备等综合实力情况。
7. 质量、环境、职业健康安全管理体系文件及程序文件。
第二章 工程概况
本工程位于遵化东二环北路，横跨遵化沙河，桥位按照现状桥位及与河道两侧道路顺接，水流方向为东西向；该桥总长62.5m，一孔跨径12.5m，共5孔，为先简支后连续空心桥板，桩柱式桥墩。桩式桥台。共两幅，桥面全宽30.5m，其中车行道宽25m，外侧人行道宽2.35m，护栏宽0.4m。
第三章 施工总体安排
1. 临时设施
施工地点附近有高压、低压线通过，可就近接入，在施工现场合理布设线路用于施工生产和生活用电，现场配备发电机，以备停电之需。工程用水采用河水或地下水，生活用水接入自来水。采用自建的方式解决生产用房，在现场修建钢筋棚、水泥库及其他材料机具库、值班室等房屋。
2. 施工队伍及工期安排
公司组建本工程的项目管理部，委派素质高、懂业务、善调度、有成熟经验的干部担任项目经理、技术负责人及各岗位的管理人员。 3 1）安排一支钻孔灌注桩工程施工班组，负责本工程桥梁灌注桩工程。
2）安排一支桥梁工程施工班组，负责本工程范围内的桥梁工程。
3）安排一支顺接道路施工班组，负责本工程顺接道路工程。
4）安排一支附属工程施工班组，负责本工程施工范围内的其他附属工程。
5）其余施工班组根据实际要求调配。
桥梁施工方案

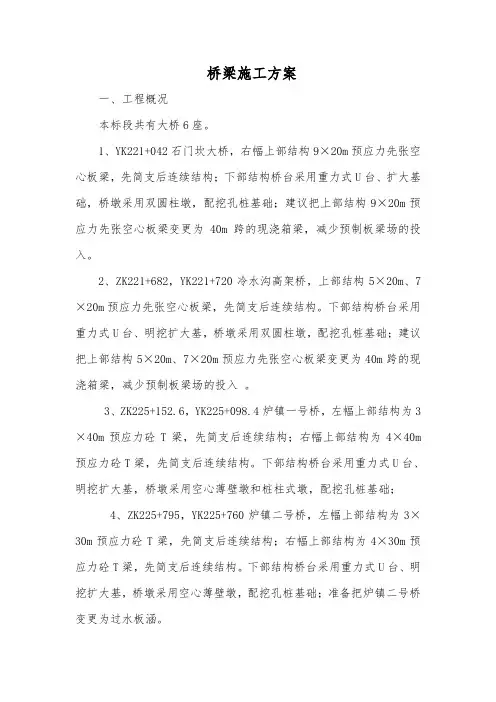

一、工程概况
本标段共有大桥6座。
1、YK221+042石门坎大桥，右幅上部结构9×20m预应力先张空心板梁，先简支后连续结构；下部结构桥台采用重力式U台、扩大基础，桥墩采用双圆柱墩，配挖孔桩基础；建议把上部结构9×20m预应力先张空心板梁变更为40m跨的现浇箱梁，减少预制板梁场的投入。
2、ZK221+682，YK221+720冷水沟高架桥，上部结构5×20m、7×20m预应力先张空心板梁，先简支后连续结构。下部结构桥台采用重力式U台、明挖扩大基，桥墩采用双圆柱墩，配挖孔桩基础；建议把上部结构5×20m、7×20m预应力先张空心板梁变更为40m跨的现浇箱梁，减少预制板梁场的投入 。
3、ZK225+152.6，YK225+098.4炉镇一号桥，左幅上部结构为3×40m预应力砼T梁，先简支后连续结构；右幅上部结构为4×40m预应力砼T梁，先简支后连续结构。下部结构桥台采用重力式U台、明挖扩大基，桥墩采用空心薄壁墩和桩柱式墩，配挖孔桩基础；
4、ZK225+795，YK225+760炉镇二号桥，左幅上部结构为3×30m预应力砼T梁，先简支后连续结构；右幅上部结构为4×30m预应力砼T梁，先简支后连续结构。下部结构桥台采用重力式U台、明挖扩大基，桥墩采用空心薄壁墩，配挖孔桩基础；准备把炉镇二号桥变更为过水板涵。 5、ZK225+983，YK225+970炉镇三号桥，左幅上部结构为3×40m预应力砼T梁，先简支后连续结构；右幅上部结构为4×40m预应力砼T梁，先简支后连续结构。下部结构桥台采用重力式U台、明挖扩大基，桥墩采用空心薄壁墩，配挖孔桩基础；
6、K226+564四方坡一号高架桥，左幅上部结构为2×41m+2×40m+9×30m预应力砼T梁，先简支后连续结构；下部结构桥台采用重力式U台、明挖扩大基，桥墩采用空心薄壁墩和桩柱式墩，配挖孔桩基础；由于41m和40m的T梁是通用图，梁的预应力也是一样的，41m的T梁只是把墩和盖梁加大了，建议把41m的T梁变为40m的T梁，把梁的两端进行现浇，这样能减少模板和底座的投入，对施工有很大好处。四方坡一号高架桥下部构造采用了空心墩和双柱式墩，建议使用一种墩，减少模板的投入，以利于好施工。左、右幅的1#、2#墩和右幅的3#墩承台外露，与设计不符，建议降低承台标高，加长墩柱长度。
