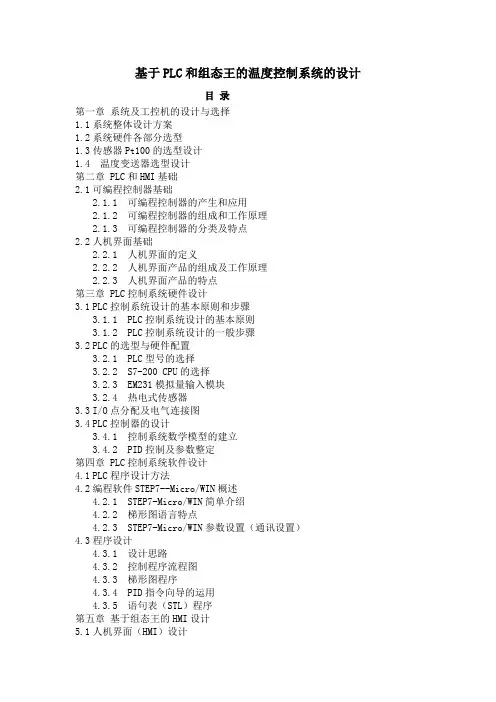

基于PLC和组态王的温度控制系统的设计目录第一章系统及工控机的设计与选择1.1 系统整体设计方案1.2 系统硬件各部分选型1.3 传感器Pt100的选型设计1.4 温度变送器选型设计第二章 PLC和HMI基础2.1 可编程控制器基础2.1.1 可编程控制器的产生和应用2.1.2 可编程控制器的组成和工作原理2.1.3 可编程控制器的分类及特点2.2 人机界面基础2.2.1 人机界面的定义2.2.2 人机界面产品的组成及工作原理2.2.3 人机界面产品的特点第三章 PLC控制系统硬件设计3.1 PLC控制系统设计的基本原则和步骤3.1.1 PLC控制系统设计的基本原则3.1.2 PLC控制系统设计的一般步骤3.2 PLC的选型与硬件配置3.2.1 PLC型号的选择3.2.2 S7-200 CPU的选择3.2.3 EM231模拟量输入模块3.2.4 热电式传感器3.3 I/O点分配及电气连接图3.4 PLC控制器的设计3.4.1 控制系统数学模型的建立3.4.2 PID控制及参数整定第四章 PLC控制系统软件设计4.1 PLC程序设计方法4.2 编程软件STEP7--Micro/WIN概述4.2.1 STEP7-Micro/WIN简单介绍4.2.2 梯形图语言特点4.2.3 STEP7-Micro/WIN参数设置(通讯设置)4.3 程序设计4.3.1 设计思路4.3.2 控制程序流程图4.3.3 梯形图程序4.3.4 PID指令向导的运用4.3.5 语句表(STL)程序第五章基于组态王的HMI设计5.1 人机界面(HMI)设计5.1.1 监控主界面5.1.2 实时趋势曲线5.1.3 历史趋势曲线5.1.4 报警窗口5.1.5 设定画面5.2 变量设置5.3 动画连接4第六章系统运行结果及分析6.1 系统运行6.2 运行结果分析6.2.1 温度趋势曲线分析6.2.2 报警信息分析第七章总结参考文献摘要可编程控制器是一种应用很广泛的自动控制装置,它将传统的继电器控制技术、计算机技术和通讯技术融为一体,具有控制能力强、操作灵活方便、可靠性高、适宜长期连续工作的特点,非常适合温度控制的要求。
锅炉温度控制系统上位机设计1.设计背景锅炉是化工、炼油、发电等工业生产过程中必不可少的重要的动力设备。
它所产生的高压蒸汽,既可以作为风机、压缩机、大型泵类的驱动透平的动力源,又可作为蒸馏、化学反应、干燥和蒸发等过程的热源。
随着工业生产规模的不断扩大,生产设备的不断创新,作为全厂动力和热源的锅炉,办向着大容量、高参数、高效率发展。
为了确保安全,稳定生产,锅炉设备的控制系统就显得愈加重要。
随着经济的迅猛发展,自动化控制水平越来越高,用户对锅炉控制系统的工作效率要求也越来越高,为了提高锅炉的工作效率,较少对环境的污染问题,所以利用计算机与组态软件技术对锅炉生产过程进行自动控制有着重要的意义。
2.任务要求(1) 按照题目设计监控画面及动态模拟;(2) 在数据字典中定义需要的内存变量和I/O变量;(3) 实现监控系统的实时、历史曲线及报警界面显示;(4) 实现保存数据和参数报表打印功能;(5) 实现登陆界面和帮助界面。
3. 界面功能3.1 系统说明本系统的目的是实现锅炉的温度控制,所以在监控界面设置了加热部分和降温部分,同时通过观察相应仪表,操作者手动的实现对锅炉温度的控制,而且在加热过程和降温过程中有信号灯可以清楚地显示系统工作在什么阶段。
此外,在监控界面加入了液位控制部分,通过对进水量和出水量的控制实现液位平衡。
实时曲线和历史曲线可以让操作者清楚地观察到锅炉内液体的液位高度和温度,从而更加准确的操作系统,达到控制要求。
实时报警界面可以随时进行提醒,防止发生意外情况。
帮助界面可以让初次登陆该系统的用户快速学会如何操作系统。
登陆界面中加入用户登陆部分,只有有相应权限的操作者也可以控制系统。
该系统还加入历史曲线打印功能和对系统相关变量的保存功能,用户可以随时查看历史记录。
3.2主监控界面主控界面实现的是操作者观察仪表,得到锅炉内液体温度和液位的实时信息,通过调节电磁阀1、2,使得锅炉内液体液位保持在要求范围内,通过加热按钮和降温按钮对温度进行控制,使得温度在要求范围内。
组态王锅炉温度控制系统控制规律组态王锅炉温度控制系统是一种用于监控和控制锅炉温度的自动化系统。
该系统采用了组态王软件作为主要控制工具,并通过传感器、执行器和控制器等设备实现对锅炉温度的精确控制。
以下将详细介绍组态王锅炉温度控制系统的工作原理、控制规律以及其在实际应用中的优势。
一、工作原理1. 传感器:组态王锅炉温度控制系统中使用的传感器通常包括温度传感器和压力传感器。
温度传感器负责测量锅炉内部的温度,而压力传感器则用于监测锅炉内部的压力情况。
2. 控制器:组态王软件通过与PLC(可编程逻辑控制器)或DCS(分布式控制系统)等硬件设备连接,实现对锅炉温度的监测和调节。
通过与传感器交互,控制器可以获取到准确的温度和压力数据,并根据预设的设定值进行比较和调整。
3. 执行器:根据控制信号,执行器负责调节锅炉内部的温度。
常见的执行器包括电动阀门、调节阀等,通过控制执行器的开关状态和开度,可以实现对锅炉温度的精确控制。
二、控制规律组态王锅炉温度控制系统采用了PID控制算法,即比例-积分-微分控制算法。
PID控制器通过比较实际温度与设定温度之间的差异,并根据差异大小和变化趋势来调整执行器的开关状态和开度,以实现对锅炉温度的精确控制。
1. 比例(Proportional):比例项根据实际温度与设定温度之间的差异进行调整。
当实际温度偏离设定值越大时,比例项提供的修正量也越大。
2. 积分(Integral):积分项根据实际温度与设定温度之间的累积误差进行调整。
当实际温度持续偏离设定值时,积分项提供的修正量会逐步增加,以减小累积误差。
3. 微分(Derivative):微分项根据实际温度与设定温度之间的变化趋势进行调整。
当实际温度的变化速率较快时,微分项提供的修正量会增加,以快速响应温度变化。
PID控制器根据比例、积分和微分三个项的加权和来计算最终的控制量,并通过控制执行器来实现对锅炉温度的调节。
三、优势组态王锅炉温度控制系统具有以下优势:1. 精确性:PID控制算法能够根据实际温度与设定温度之间的差异进行精确调节,从而实现对锅炉温度的精确控制。
西南科技大学专业方向设计报告课程名称:自动化专业方向设计设计名称:基于MCGS的锅炉温度控制系统设计姓名:赵XX学号: 2010XX班级:自动10XX班指导教师:王顺利起止日期: 2013.10.20——2013.11.15 西南科技大学信息工程学院制方向设计任务书学生班级:自动10XX班学生姓名:赵XX 学号:2010XXXX 设计名称:基于MCGS的锅炉温度控制系统设计起止日期:2013.10.20——2013.11.15 指导教师:王顺利方向设计学生日志基于MCGS的锅炉温度控制系统设计摘要:锅炉是工业生产中主要的供热设备。
电力、机械、冶金、化工、民用都需要锅炉提供热量,但是根据行业的不同,对锅炉的大小规模不尽相同。
作为重要的工业设备,在保证其安全和稳定运行的情况下则应考虑其自动生产,提高自动运行能力及工作效率。
本设计基于AE2000B实验设备上模拟现场锅炉温度控制系统,通过西门子S7-200 PLC作为控制器,MCGS 作为上位机,通过通信链接对锅炉温度进行实时监控,同时设计系列联锁,保证系统安全运行。
关键词: 锅炉温度 AE2000B PLC MCGSBased on the MCGS boiler temperature control system design Abstract:The boiler is the main heating equipment in the industrial manufacture.The electric power, the machinery, the metallurgical industry ,the chemical industry and the civil all need the heat the boiler offers. However, according to different industries, The size of the boiler varies from one to another. As an important industrial equipment, if we could ensure its safe and stable operation ,we should consider its automatic production and improve the automatic ability and its working efficiency. This design is based on AE2000B experimental device to simulate the spot boiler temperature control system by using the Siemens S7-200 PLC as the controller and the MCGS as upper machine. Meanwhile, the communication link will supervise the boiler temperature timely and the interlocking series will guarantee the safe operation of the system.Keywords: boiler temperature AE2000B PLC MCGS1 设计目的和意义锅炉生产在国民是工业中占据着重要的地位,早期的锅炉自动化程度很低,监控系统不完善,导致系统故障不断,但是锅炉因为适合各种行业仍然被广泛使用,锅炉的广泛使用使锅炉现代化成为必然。
开发研究基于组态王和S7-1200PLC的锅炉内胆水温控制王涛(山东工业职业学院,山东淄博256414)摘要:给出了锅炉内胆水温控制原理,系统通过PT100采集温度信号,以S7-1200PLC为控制核心完成数据的PID运算处理,应用组态王完成人机交互界面的设计,实现了对锅炉内胆水温的定值控制。
关键词:组态王;PLC;水温温度是日常生活、企业生产中常见的参数之一,温度控制对于保障生产、提高人们生活质量有重要的意义⑴。
1锅炉内胆水温控制原理锅炉内胆的水温可以用PT100来检测,检测到的信号传给S7-1200PLC,由PLC对信号进行编程处理,PLC发出模拟量信号控制调节器,从而控制加热管的端电压,实现锅炉内胆水温的控制。
2控制系统硬件核心处理器采用S7-1200PLC,PLC上集成有PRO-FINET接口,可以实现PLC和触摸屏之间、2台PLC之间、PLC和工业机器人之间、PLC和机器视粼自身具有核心处理器的照相机)之间的网络通讯,可以通过交换机实现多台设备之间的网络化通信。
S7-1200PLC的PID控制回路有16个,一般应用于简单过程控制,可以手动调节P、I、D参数,也可以自动调节比例、积分、微分参数为最佳值。
温度检测选用PT100,其具有检测精度高、稳定性好、性能可靠的特点。
PT100需要通过导线与外部设备连接,当周围环境温度发生变化的时候,导线的电阻值随之改变,这样就容易造成测量误差,为了克服这个问题,PT100一般常用四线制接法,因为四线制接法时,接触电阻的不稳定不会破坏电桥的平衡和正常工作状态。
3控制系统软件3.1S7-1200PLC编程图1西门子S7-1200PLC的PID控制器结构示意图系统采用了PID方法控制锅炉内胆水温。
西门子S7-1200PLC的PID控制器结构示意图如图1所示,其PID控制功能主要依靠循环中断组织块、PID功能块、PID 工艺对象数据块3个部分实现。
0B块又称组织块,在编程时,可以使用中断指令实现周期性中断。
组态王课程设计–锅炉温度控制系统本文档是组态王课程设计–锅炉温度控制系统的设计方案及实现过程。
项目概述锅炉温度控制系统是一个典型的温度控制应用系统,以PLC为核心,采用PID 算法控制锅炉温度,同时通过组态软件进行监控,实现对锅炉温度的精确控制。
系统组成系统由三部分组成:1.PLC:使用的为三菱PLC Q系列(Q00UCPU)。
2.人机界面:使用组态王软件。
3.温度传感器:使用PT100型热电阻温度传感器。
系统架构系统架构如下图所示:+-----------+|PT100温度传感器|+-----------+|+-----------+ +---------+ +--------------+ +---------+| 温度放大器 |------| PLC |-----|PID算法控制程序|-----| 组态软件 |+-----------+ +---------+ +--------------+ +---------+ PLC程序设计在PLC中搭建一个PID控制程序,输入温度信号,输出控制信号,使得锅炉温度接近于设定温度。
程序流程如下:1.初始化:变量赋初值。
2.采集温度信号:从温度传感器中获取实时温度数据。
3.PID算法计算:根据当前温度值和设定温度值,使用PID算法计算控制量。
4.控制量输出:将计算所得的控制量传送给控制对象。
5.控制命令输出:根据控制量输出对应的控制命令。
6.返回第2步,循环执行。
组态软件设计组态软件作为人机界面,需要支持实时监控温度值、设定温度、控制命令等信息,并能够进行实时调试和操作。
主要包括以下界面和功能:1.温度监控界面:显示温度曲线,并标记出设定温度和实际温度。
2.控制命令调试界面:显示当前控制命令,并提供手动控制输入接口,支持手动修改命令值。
3.故障诊断界面:显示系统故障信息,并提供故障诊断工具。
实现过程1.开始前,准备好硬件设备:PLC(Q00UCPU)、温度传感器(PT100)、转换器(AD8)、继电器模块(Y140)、人机界面(组态王)。
河南机电高等专科学校自动控制系《组态软件及应用》课程设计报告题目:锅炉温度监控系统设计系部: 自动控制系专业: 电气自动化技术班级: ccc姓名: XXX学号: 1XXXX指导老师: xxx成绩:二零一五年十二月二十五日目录前言 (1)第1章设计任务和目的 (2)第2章总体方案设计 (2)第3章硬件和软件 (2)3.1PC系统 (2)3.2PLC (2)3.3传感器 (2)3.4液位计、压力计 (3)3.5泵、阀 (3)3.6报警器 (3)3.7软件 (3)第4章软件锅炉组态界面设计 (3)4.1锅炉的监控界面 (3)4.2组态硬件设备和实时数据库 (4)4.3设计动画连接 (6)4.4设计报警及应答 (6)4.5PID参数整定 (8)第5章总结 (8)第6章心得体会 (8)参考文献 (9)前言随着我国工业的发展,组态软件是实现人机界面的好途径。
我国有三维力控、组态王、通用组态等。
力控监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势,总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品,是三维力控全体研发工程师集体智慧的结晶,该产品主要定位于国内高端自动化市场及应用,是企业信息化的有力数据处理平台。
锅炉是机电一体化的产品,可将电能直接转化成热能,具有效率高,体积小,无污染,运行安全可靠,供热稳定,自动化程度高的优点,是理想的节能环保的供暖设备。
加上目前人们的环保意识的提高,锅炉越来越受人们的重视,在工业生产和民用生活用水中应用越来越普及。
锅炉目前主要用于供暖和提供生活用水。
主要是控制水的温度,保证恒温供水。
力控组态软件在秉承力控早期产品成熟技术的基础上,对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进,重新设计了其中的核心构件,力控6.1面向NET开发技术,开发过程采用了先进软件工程方法:“测试驱动开发”,产品品质将得到充分保证。
与力控早期产品相比,力控6.1产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
基于PLC与组态王的模拟锅炉温度控制系统一、本文概述随着工业自动化技术的不断发展,可编程逻辑控制器(PLC)和组态软件在工业自动化领域的应用越来越广泛。
特别是,它们在模拟锅炉温度控制系统中发挥着至关重要的作用。
本文旨在探讨基于PLC 与组态王的模拟锅炉温度控制系统的设计与实现,通过详细分析系统的构成、功能和工作原理,展示这一技术在实际工业生产中的应用价值。
本文将简要介绍模拟锅炉温度控制系统的基本需求和设计目标,明确系统需要实现的功能和性能要求。
接着,将详细介绍PLC在系统中的核心作用,包括其编程逻辑、输入输出处理以及与其他设备的通信机制。
还将阐述组态王在系统中的重要性,如何通过其强大的图形化界面设计功能,实现对锅炉温度控制的实时监控和操作。
本文还将对系统的硬件和软件架构进行深入分析,包括传感器、执行器、PLC控制器、组态王软件等关键组件的选择和配置。
将探讨如何通过PLC编程和组态王界面设计,实现锅炉温度的精确控制、故障预警和远程监控等功能。
本文将总结基于PLC与组态王的模拟锅炉温度控制系统的特点和优势,展望其未来的发展趋势和应用前景。
通过本文的研究和讨论,读者将能够全面了解基于PLC与组态王的模拟锅炉温度控制系统的设计原理和实现方法,为实际工业生产中的温度控制提供有益的参考和借鉴。
二、PLC与组态王技术概述PLC(Programmable Logic Controller,可编程逻辑控制器)是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
PLC以其高可靠性、易于编程、灵活性强等特点,在工业自动化领域得到了广泛应用。
组态王(Kingview)是一款功能强大的工业自动化监控软件,提供了丰富的图形界面设计和数据处理功能。
它允许用户通过简单的图形化操作,快速构建出各种监控界面,实现对工业设备的实时监控和控制。
组态王在锅炉控制系统中的应用1、引言据不完全统计,全国在用工业燃煤锅炉约48万台,占工业锅炉总容量的85%左右,每年耗原煤约4亿吨,平均运行效率比国外先进水平低15-20个百分点。
采用锅炉自动控制系统相对于更新、替代低效锅炉来提高锅炉热效率来说,具有燃烧充分、投资少见效快的特点,是燃煤锅炉节能减排的一个重要手段。
一般来说,燃煤锅炉改造后与改造前相比,节煤率约为3%~15%。
2、系统组成燃煤锅炉自动控制系统的核心思想是使煤充分燃烧,提高利用能源的效率。
系统包括两层:PLC现场控制层和上位机监控层,如图2-1所示。
现场控制采用高性价比的西门子S7-200系列PLC。
一方面监视锅炉的各项参数的变化,如蒸汽压力、炉膛温度、炉膛负压以及流量等,依据相应的控制策略和算法,通过驱动变频器和电机把锅炉控制在最佳的燃烧点运行。
另一方面,PLC通过OPC服务包向上位机提供数据服务,包括上传数据和执行相关操作。
图2-1系统总图组态王6.52是一款具有丰富功能的HMI/SCADA软件,为系统工程师提供了集成、灵活、易用的开发环境和广泛的功能,能够快速建立、测试和部署自动化应用来连接、传递和记录实时信息。
用户可以实时查看和控制工业生产过程。
组态王的主要功能:丰富的人机界面、强大的通讯能力、先进的报警和事件管理、强大的网络和冗余功能。
组态王通过OPC服务包与PLC通讯,起着重要的人机交互,监视控制的作用。
如图2-2,图2-3所示。
图2-2工艺流程图图2-3用户操作台3、OPC通讯组态王支持的硬件设备包括:可编程控制器(PLC)、智能模块、板卡、智能仪表,变频器等。
组态王软件系统与工程人员使用的具体的PLC或现场部件无关。
对于不同的硬件设施,只需为组态王配置相应的通信驱动程序即可。
工程人员可以把每一台下位机看作一种设备,不必关心具体的通讯协议,只需要在组态王的设备库中选择设备的类型,然后按照“设备配置向导”的提示来完成安装即可。
锅炉温度控制系统上位机设计
1. 设计背景
锅炉是化工、炼油、发电等工业生产过程中必不可少的重要的动力设备。
它所产生的高压蒸汽,既可以作为风机、压缩机、大型泵类的驱动透平的动力源,又可作为蒸馏、化学反应、干燥和蒸发等过程的热源。
随着工业生产规模的不断扩大,生产设备的不断创新,作为全厂动力和热源的锅炉,办向着大容量、高参数、高效率发展。
为了确保安全,稳定生产,锅炉设备的控制系统就显得愈加重要。
随着经济的迅猛发展,自动化控制水平越来越高,用户对锅炉控制系统的工作效率要求也越来越高,为了提高锅炉的工作效率,较少对环境的污染问题,所以利用计算机与组态软件技术对锅炉生产过程进行自动控制有着重要的意义。
2.任务要求
(1) 按照题目设计监控画面及动态模拟;
(2) 在数据字典中定义需要的内存变量和I/O变量;
(3) 实现监控系统的实时、历史曲线及报警界面显示;
(4) 实现保存数据和参数报表打印功能;
(5) 实现登陆界面和帮助界面。
3. 界面功能
3.1 系统说明
本系统的目的是实现锅炉的温度控制,所以在监控界面设置了加热部分和降温部分,同时通过观察相应仪表,操作者手动的实现对锅炉温度的控制,而且在加热过程和降温过程中有信号灯可以清楚地显示系统工作在什么阶段。
此外,在监控界面加入了液位控制部分,通过对进水量和出水量的控制实现液位平衡。
实时曲线和历史曲线可以让操作者清楚地观察到锅炉内液体的液位高度和温度,从而更加准确的操作系统,达到控制要求。
实时报警界面可以随时进行提醒,防止发生意外情况。
帮助界面可以让初次登陆该系统的用户快速学会如何操作系统。
登陆界面中加入用户登陆部分,只有有相应权限的操作者也可以控制系统。
该系统还加入历史曲线打印功能和对系统相关变量的保存功能,用户可以随时查看历史记录。
3.2主监控界面
主控界面实现的是操作者观察仪表,得到锅炉内液体温度和液位的实时信息,通过调节电磁阀1、2,使得锅炉内液体液位保持在要求范围内,通过加热按钮和降温按钮对温度进行控制,使得温度在要求范围内。
这样,就实现了锅炉温度的控制。
在该界面加入菜单项,可以查看历史系统报警。
加入实时曲线、历史曲线和帮助界面按钮,可以使操作者更加快捷、准确的实现对系统的控制。
如图1所示:
图1 锅炉温度控制系统主监控界面
3.3 实时曲线界面
实时趋势曲线的功能是随着系统的运行,动态的显示出锅炉内液体的温度和液位的变化情况,让用户清楚的看出温度和液位的变化趋势,为下一步控制做出精确地决策。
如图2所示:
图2 实时趋势曲线
3.4 历史曲线界面
历史趋势曲线记录了锅炉内液体温度和液位的历史变化,用户可方便查看历史曲线的变化情况。
该界面加入了打印按钮,可方便的实现对历史曲线的打印。
如图3所示:
图3 历史趋势曲线
3.5 实时报警界面
实时报警界面会在锅炉液体温度低于10度时报警,并弹出报警界面,提醒操作者对该情况迅速做出反应,以免发生意外。
如图4所示:
图4 实时报警界面
3.6 登陆界面
登陆界面设置了用户登陆部分,可以写入密码,使得有相应权限的用户才可以进入系统进行操作。
如图5所示:
图5 登陆界面
3.7 帮助界面
帮助界面可以帮助用户更快的掌握如何控制系统,使系统工作在要求状态。
如图6所示:
图6 帮助界面
4. 数据字典设计
数据字典用来定义控制过程中用到的相关变量,在动画连接时需要将变量连接到各个部件,通过编写命令语言即可实现对相关变量的控制。
在该系统中主要的变量有锅炉液位、温度、液位开关、加热显示和降温显示等。
如图7所示:
图7 变量表
5. 软件运行演示
图8 锅炉温度控制系统运行仿真
6. 心得体会
这次课程设计让我对使用专业知识、专业技能来分析和解决实际问题有了比较全面系统的锻炼。
相信以后在使用组态软件设计能够更全面,设计出更方便的实现监控和控制的功能,同时让我在使用编程技巧的熟悉度向前迈了一大步。
在课程设计的期间,我学到了很多课本上学不到的知识,拓展了自己的视野和拓宽了自己的知识面。
参考文献
[1] 何离庆等,过程控制系统与装置[M].重庆大学出版社,2003.
[2] 曹立学,令朝霞.基于组态软件的计算机液位串级控制系统设计与研究[J].工业控制计算机,
2008.
附录1
1.启动时应用程序命令语言
\\本站点\水库液位=40;
If(\\本站点\液位开关2==1)u本站点\加热炉水位=40;
If(\\本站点\液位开关2==1)
{\\本站点\加热炉水位=u本站点\加热炉水位+5; \\本站点\水库液位=\\本站点\水库液位-5;}
If(\\本站点\液位开关3==1)
{\\本站点\加热炉水位=\\本站点\加热炉水位-5; \\本站点\水库液位=\\本站点\水库液位+5;}
\\本站点\温度=20;
If(\\本站点\加热==1)
\\本站点\温度=u本站点\温度+0;
If(\\本站点\降温==1)
\\本站点\温度=u本站点\温度-0;
2.运行时应用程序命令语言
If(\\本站点\液位开关2==0)
{\\本站点\加热炉水位=\\本站点\加热炉水位+0; \\本站点\水库液位=\\本站点\水库液位-0;}
If(\\本站点\加热==0)
\\本站点\温度=\\本站点\温度+10;
If(\\本站点\降温==0)
\\本站点\温度=\\本站点\温度-10;
If(\\本站点\加热==1)
\\本站点\温度=u本站点\温度+0;
If(\\本站点\降温==1)
\\本站点\温度=u本站点\温度-0;
If(\\本站点\液位开关3==0)
{\\本站点\加热炉水位=\\本站点\加热炉水位-0; \\本站点\水库液位=\\本站点\水库液位+0;}
If(\\本站点\液位开关2==1)
{\\本站点\加热炉水位=u本站点\加热炉水位+5; \\本站点\水库液位=\\本站点\水库液位-5;}
If(\\本站点\液位开关3==1)
{\\本站点\加热炉水位=\\本站点\加热炉水位-5; \\本站点\水库液位=\\本站点\水库液位+5;}。
