1 / 9 与梁肋整体连接的板，在计算支点截面和跨中截面弯矩时，其计算跨径取梁肋之间的距离。
由于板厚与肋高之比小于1/4,支点弯矩取-0.7M，跨中弯矩取0.5M〔当大于1/4，支点弯矩取-0.7M，跨中弯矩取0.7M〕M为简支梁求得的跨中弯矩。
公路桥涵设计通用规
一、总那么
1、安全等级；
2、特大、大、中、小桥与涵洞分类；
标准跨径：梁式桥、板式桥以两桥墩中线之间桥中线长度或桥墩中线与桥台台背前缘线之间桥中线长度为准；拱式桥和涵洞以净跨为准。重要是指高速公路和一级公路上、国防公路上与城市附近交通繁忙公路上的桥梁。
二、术语
1、作用短期效应组合：正常使用极限状态设计时，永久作用标准值效应与可变作用频遇值效应的组合；
2、作用长期效应组合：正常使用极限状态设计时，永久作用标准值效应与可变作用准永久值效应的组合；
三、设计要求
1、桥涵布置：公路桥涵的设计洪水频率；
2、桥涵孔径
3、桥涵净空：净空高度，高速公路和一级，二级公路上的
2 / 9 桥梁应为5米，三、四级公路上的桥梁应为4.5米。
4、立体交叉跨线桥桥下净空应符合以下规定；
5、车行或人行天桥的宽度；
6、桥上线形与桥头引道；
7、桥面铺装、排水和防水层；
8、养护与其他附属设施。
四、作用
1.1可变作用应根据不同的极限状态分别采用标准值，频遇值或准永久值作为其代表值；
可变荷载不同时组合表：汽车制动力，流水压力，冰压力，支座摩阻力；
多个偶然作用不同时参与组合。
4.1.6永久作用效应的分项系数表；汽车荷载效应〔含汽车冲击力、离心力〕的分项系数，取1.4；当某个可变作用在效应组合中其值超过汽车荷载的分项系数应采用汽车荷载的分项系数，对专为承受某作用而设置的结构或装置，设计时该作用的分项系数取与汽车荷载同值；计算人行道板和人行道栏杆的局部荷载，其分项系数取与汽车荷载同值。在作用组合中除汽车荷载效应〔含汽车冲击力、离心力〕、风荷载外的其他的可变作用效应的分项系数，取1.4，但风荷载的分项系数取1.1；在作用效应组合中除汽车荷载效应〔含汽车冲击力、离心力〕外的其他可变作用效应的组合系数，

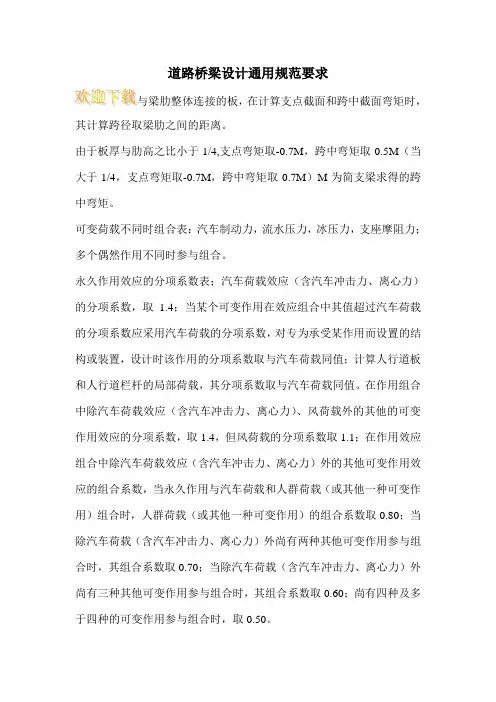

道路桥梁设计通用规范要求
与梁肋整体连接的板，在计算支点截面和跨中截面弯矩时，其计算跨径取梁肋之间的距离。
由于板厚与肋高之比小于1/4,支点弯矩取-0.7M，跨中弯矩取0.5M（当大于1/4，支点弯矩取-0.7M，跨中弯矩取0.7M）M为简支梁求得的跨中弯矩。
可变荷载不同时组合表：汽车制动力，流水压力，冰压力，支座摩阻力；
多个偶然作用不同时参与组合。
永久作用效应的分项系数表；汽车荷载效应（含汽车冲击力、离心力）的分项系数，取1.4；当某个可变作用在效应组合中其值超过汽车荷载的分项系数应采用汽车荷载的分项系数，对专为承受某作用而设置的结构或装置，设计时该作用的分项系数取与汽车荷载同值；计算人行道板和人行道栏杆的局部荷载，其分项系数取与汽车荷载同值。在作用组合中除汽车荷载效应（含汽车冲击力、离心力）、风荷载外的其他的可变作用效应的分项系数，取1.4，但风荷载的分项系数取1.1；在作用效应组合中除汽车荷载效应（含汽车冲击力、离心力）外的其他可变作用效应的组合系数，当永久作用与汽车荷载和人群荷载（或其他一种可变作用）组合时，人群荷载（或其他一种可变作用）的组合系数取0.80；当除汽车荷载（含汽车冲击力、离心力）外尚有两种其他可变作用参与组合时，其组合系数取0.70；当除汽车荷载（含汽车冲击力、离心力）外尚有三种其他可变作用参与组合时，其组合系数取0.60；尚有四种及多于四种的可变作用参与组合时，取0.50。 设计弯桥时，当离心力与制动力同时参与组合时，制动力标准值或设计值按70%取用。
偶然组合：永久作用标准值效应应与可变作用某种代表值效应、一种偶然作用标准值效应相结合。偶然作用的效应分项系数取1.0；与偶然作用同时出现的可变作用，可根据观测资料和工程经验取用适当的代表值。地震作用标准值及其代表式按现行《公路工程抗震设计规范》规定采用。
公路桥涵结构按正常使用极限状态设计时，短期、长期效应组合。
《公路桥涵设计通用规范》
公路桥涵设计通用规范是我国道路工程领域的一项重要规范标准，下面将对该规范进行一份简要介绍，长度约1000字。
公路桥涵设计通用规范旨在规范公路桥涵的设计与施工，确保桥梁的安全可靠，提高公路交通的运行效率和服务质量。该规范包括桥涵的设计基本原则、结构设计与施工要求、技术规定等内容。
首先，公路桥涵设计通用规范强调了桥梁的功能性和安全性。根据不同的桥涵类型和要求，设计师需要确保桥面的平整度、承载能力、防护设施等符合相关标准和使用要求。此外，公路桥涵的设计还应充分考虑特殊气候条件下的环境影响，如寒冷地区的冻融循环和地震带的地震荷载等。
其次，公路桥涵设计通用规范规定了桥梁结构设计的基本原则。设计师需要根据不同的桥涵形式，选择合适的结构形式和材料，确保桥梁在使用寿命内具有足够的强度和稳定性。同时，规范还强调了桥面排水和防水的重要性，要求设计师在桥面结构中设置合适的排水系统，保证桥梁在雨水天气下的正常使用。
公路桥涵设计通用规范还明确了桥涵施工的基本要求。规范要求施工方在桥梁施工前做好充分的工程准备工作，包括桥梁的基础处理、材料的选择和试验等。在施工过程中，规范还要求施工方按照相关安全规定进行现场施工，保证施工工艺和工艺流程的合理性和安全性。此外，规范还对桥梁施工中的质量控制和安全标准进行了详细规定，确保桥梁的施工质量和运行安全。
最后，公路桥涵设计通用规范还对技术规定和相关考虑进行了细致化的规定。规范包括了桥梁结构的力学计算和设计、桥面排水系统的设计和建设、桥梁施工工艺和流程的规范等。此外，规范还考虑了桥梁在使用过程中可能遇到的特殊情况，如震动、变形、裂缝等，并对相应的技术规范和处理方法进行了详细描述。
综上所述，公路桥涵设计通用规范是我国公路工程设计和施工中的重要标准，对公路桥涵的设计、施工和运行提出了具体要求。设计师和施工方应当结合规范的要求，确保桥梁的安全可靠运行，为广大公路用户提供更加优质的出行条件。
未知驱动探索，专注成就专业
1
公路桥涵设计通用规范
1. 引言
公路桥涵设计通用规范是为了保障公路桥涵的设计质量和施工安全，统一设计和施工过程中的标准要求而制定的。本规范适用于设计和建造公路桥梁和涵洞等工程，旨在提高公路桥涵的使用寿命、增强结构的稳定性、确保施工质量和保障交通安全。
2. 设计基础
2.1 设计依据
公路桥涵设计应符合国家及地方政府制定的相关法律法规、规范和标准。设计人员在进行公路桥涵设计时，应参照以下规范：
• 《公路桥梁设计规范》
• 《公路钢筋混凝土桥梁设计细则》
• 《公路涵洞设计规范》
• 《公路隧道设计规范》
• 《公路混凝土结构设计规范》
2.2 设计要求
公路桥涵的设计应满足以下要求： 未知驱动探索，专注成就专业
2
• 结构安全可靠、满足使用功能
• 耐久性好，使用寿命长
• 施工工艺合理，易于施工
• 考虑环境保护和生态问题
• 满足交通运输相关的要求
3. 设计内容
3.1 桥涵选择
根据公路工程的地质、水文及交通条件等特点，综合考虑经济、技术和环境等因素，选择桥涵类型，包括：
• 简支梁桥
• 连续梁桥
• 斜拉桥
• 悬索桥
• 桁架桥
• 钢框架桥
• 管状涵洞 未知驱动探索，专注成就专业
3
• 桥管式涵洞
3.2 结构设计
根据桥涵类型、跨度和荷载等条件，进行结构设计，包括：
• 桥墩和桥台的设计
• 桥梁主体结构的设计
• 桥梁的抗风设计
• 防震设计
3.3 施工工艺
根据设计要求，确定施工工艺和工程进度，保证施工的安全和质量，包括：
• 桥梁施工方案的制定
• 施工人员的操作规范
• 施工设备和施工材料的选用
• 安全防护设施的设置
3.4 桥涵维护保养
为保证公路桥涵的正常使用和延长使用寿命，需要进行定期维护保养工作，包括： 未知驱动探索，专注成就专业
4
• 桥梁结构的巡检和维护
• 桥梁伸缩缝的检查和维护
• 桥梁防水系统的保养
