外双排脚手架计算

双排落地式脚手架计算书

一、编制说明

钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。

计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为1.8m。连墙件采用三步三跨，竖向间距5.4m，水平间距3.6m。横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。

采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2 考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2 考虑。

施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。

二、大横杆的计算

大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。设大横杆数量为：2 根。

㈠均布荷载的计算

大横杆的自重标准值：0.0384 kN/m；

脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；

活荷载标准值：3.0×1.05/3＝1.05 kN/m；

静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；

活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。

㈡强度计算

最大弯矩考虑三跨连续梁均布荷载作用下的弯矩

跨中最大弯矩计算公式如下： M1max＝0.08q1l2＋0.101q2l2

跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m

支座最大弯矩计算公式如下：

M2max＝－0.10q1l2－0.117q2l2

支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m

选择支座弯矩和跨中弯矩的最大值进行强度验算：

σ＝Mmax/W＝.2755×1000000/5080＝54.2323 N/mm2；

因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。

㈢挠度计算

最大挠度考虑为三跨连续梁均布荷载作用下的挠度

计算公式如下：

Vmax＝0.677q1l4/100EI＋q2l4/100EI

静荷载标准值：q1＝.0384＋.1225＝.1609 kN/m；

活荷载标准值：q2＝Q＝1.05 kN/m；

三跨连续梁均布荷载作用下的最大挠度

Vmax＝0.677×.1609×（1.2×1000）4/（100×206000×121900）＋0.990×1.05×（1.2×1000）4/（100×206000×121900）＝.9483 mm 因为Vmax＝.9483mm

≤l/150 并且≤10mm 符合要求。

三、小横杆的计算

小横杆按照简支梁进行强度和扰度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。

㈠荷载计算值

大横杆的自重标准值：P1＝.0384×1.2＝.0461 kN

脚手板的荷载标准值：P2＝0.35×1.05×1.2/3＝.147 kN

活荷载标准值：Q＝3.0×1.05×1.2/3＝1.26 kN

荷载的计算值：P＝1.2×（.0461＋.147）＋1.4×1.26＝1.9957 kN

㈡强度计算

最大弯矩考虑为小横杆自重均布荷载和荷载的计算值最不利分配弯矩和。

均布荷载最大弯矩计算公式如下：

Mqmax＝ql2/8

Mqmax＝1.2×0.0384×1.052/8＝.0064 kN.m

集中荷载最大弯矩计算公式如下：

Mpmax＝Pl/3

Mpmax＝1.9957×1.05/3＝.6985 kN.m

最大弯矩

Mmax＝Mqmax＋Mpmax＝.0064＋.6985＝.7049 kN.m

选择最大弯矩值进行强度验算

σ＝Mmax/W＝.7049×1000000/5080＝138.7598 N/mm2

因为σ＝138.7598 N/mm2≤205 N/mm2符合要求。

㈢挠度计算

最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和。

小横杆自重均布荷载引起的最大挠度计算公式：

Vqmax＝5ql4/384EI

Vqmax＝5×0.0384×（1.05×1000）4/（384×206000×121900）＝.0242 mm

集中荷载标准值：P＝.0461＋.147＋1.26＝1.4531 kN

集中荷载标准值最不利分配引起的最大挠度计算公式如下：

Vpmax＝23Pl3/684EI

Vpmax＝23×1.4531×1000×（1.05×1000）3/（684×206000×121900）＝2.3776 mm

最大挠度和Vmax＝Vqmax＋Vpmax＝.0242＋2.3776＝2.4018

mm

因为Vmax＝2.4018mm ≤l/150 并且≤10mm 符合要求。 四、扣件抗滑力的计算

纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算（规范5.2.5）：

R≤Rc

其中：Rc —扣件抗滑承载力设计值；

R —纵向或横向水平杆传给立杆的竖向作用力设计值。

当脚手架采用单扣件架设Rc＝8 kN，采用双扣件架设Rc＝16 kN。横杆的自重标准值：P1＝＝0.0384×0.5×1.05＋0.0384×1.2＝.0662

kN

脚手板的荷载标准值：P2＝0.35×1.05×1.2/2＝.2205 kN

活荷载标准值：Q＝3.0×1.2×1.05/2＝1.89 kN

荷载的计算值：R＝1.2×（.0662＋.2205）＋1.4×1.89＝2.99 kN

R≤Rc＝8 kN，扣件抗滑承载力的设计计算满足要求。

五、脚手架整体计算的荷载标准

作用于脚手架的荷载包括静荷载、活荷载和风荷载。

㈠静荷载标准值包括内容：

⑴每米立杆承受的结构自重标准值：.1161 kN/m。

NG1＝.1161×20＝2.322 kN

⑵脚手板自重标准值：0.35 kN/m2

NG2＝0.35×4×1.2×1.05/2＝.882 kN

⑶栏杆和挡脚手板自重标准值：0.11 kN/m

NG3＝0.11×4×1.2/2＝.264 kN

⑷吊挂的安全网施工荷载标准值：0.005 kN/m2

NG4＝0.005×1.2×20＝.12 kN

经计算得到，静荷载标准值为：

NG＝NG1＋NG2＋NG3＋NG4＝2.322＋.882＋.264＋.12＝3.588 kN

㈡活荷载标准值

活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的一半取值。 经计算得到，活荷载标准值为：

NQ＝3.0×2×1.05×1.2/2＝3.78 kN

㈢风荷载标准值

风荷载标准值按以下公式计算（规范4.2.3）

Wk＝0.7μz?μs?Wo

其中：Wo——基本风压：0.30 kN/m2

μz——风荷载高度变化系数：1.2483

μs——风荷载体型系数：1.3037

经计算得到，风荷载标准值为：

Wk＝0.7×0.30×1.2483×1.3037＝.3418 kN/m2

㈣立杆的计算值

⑴不考虑风荷载时，立杆轴向力设计值计算公式（规范5.3.2）

N＝1.2NG＋1.4NQ＝1.2×3.588＋1.4×3.78＝9.5976 kN

⑵考虑风荷载时，立杆轴向力设计值计算公式（规范5.3.2）

N＝1.2×NG＋0.85×1.4NQ＝1.2×3.588＋0.85×1.4×3.78＝8.8038 kN

⑶风荷载设计值产生的立杆段弯矩计算公式（规范5.3.4）

MW＝0.85×1.4Wklah2/10＝.1581 kN.m

⑷风荷载标准值产生的立杆段弯矩计算公式

MW＝Wklah2/10＝.1329 kN.m

六、立杆的稳定性计算

㈠不组合风荷载时，立杆的稳定性计算公式（规范5.3.1）

σ＝N/ψA≤［f］

立杆的轴心压力设计值：N＝9.5976 kN

计算长度（规范5.3.3）l0＝κμh 其中：κ＝1.155；μ＝1.7；h＝1.8 l0＝κμh＝1.155×1.7×1.8＝3.5343 m

轴心受压立杆稳定性系数ψ

λ＝l0/i＝3.5343×1000/15.782＝223.945

查表得：ψ＝.145

立杆材料特性：A＝489.303 mm2 W＝5080 mm3 ［f］＝205 N/mm2 σ＝N/ψA＝9.5976×1000/（.145×489.303）＝135.2748

N/mm2

因为σ＝135.2748 N/mm2≤205 N/mm2符合要求。

㈡组合风荷载时，立杆的稳定性计算公式（规范5.3.1）

σ＝N/ψA＋MW/W≤［f］

立杆的轴心压力设计值：N＝8.8038 kN

计算长度（规范5.3.3）l0＝κμh 其中：κ＝1.155；μ＝1.7；h＝1.8 l0＝κμh＝1.155×1.7×1.8＝3.5343 m

轴心受压立杆稳定性系数ψ

λ＝l0/i＝3.5343×1000/15.782＝223.945

查表得：ψ＝.145

立杆材料特性：A＝489.303 mm2 W＝5080 mm3 ［f］＝205

N/mm2 σ＝N/ψA＋MW/W＝8.8038×1000/（.145×489.303）+.1581×1000000/5080＝155.2085 N/mm2

因为σ＝155.2085 N/mm2≤205 N/mm2符合要求。

七、最大搭设高度的计算

⑴不考虑风荷载时，采用单立管的敞开式、全封闭式和半封闭式的脚手架可搭设高度按照下式计算（规范5.3.6）

Hs＝［ψAf－（1.2NG2k＋1.4NQk）］/1.2gk

构配件自重标准值产生的轴力：NG2k＝NG2＋NG3＋NG4＝.882+.264+.12＝1.266 kN

活荷载标准值：NQk＝3.78 kN

每米立杆承受的结构自重标准值：gk＝.1161 kN/m

Hs＝［.145×489.303×205/1000－（1.2×1.266＋1.4×3.78）］/（1.2×.1161）＝55.5077 m

脚手架搭设高度Hs等于或大于26 m，按照下式调整且不超过50

m （规范5.3.7）

［H］＝Hs/（1＋0.001Hs ）

［H］＝55.5077/（1－0.001×55.5077）＝52.5886 m

脚手架搭设高度限值：［H］＝50 m

合集下载

扣件式钢管脚手架双排外架施工工法

扣件式钢管脚手架双排外架施工工法

扣件式钢管脚手架双排外架施工工法

扣件式钢管脚手架双排外架施工工法

扣件式钢管脚手架由钢管杆件用扣件连接而成，是我国目前使用最为普遍的脚手架品种，具有工作可靠，装拆方便和适应性强等优点。

1、特点

针对双排扣件式钢管脚手架搭设不规范容易引发事故的特点，从施工工艺、施工程序上作出规定，统一搭设方法，减少和避免安全事故。

2、适用范围

本工法适用于结构施工外防护和装修用双排脚手架。

3、工艺原理

用扣件将钢管按照一定的横距、纵距、步距搭设而成，并按规定设置连墙点、剪力撑等。在其上铺设架板，外侧挂安全网封闭，以供结构施工防护或装修使用。

4、工艺流程及操作要点

4.1工艺流程

放线，基底夯实，铺垫板→从角部向两边延伸交圈搭设（“一”字型从一端向另一端搭设）→ 按定位依次竖立杆，将立杆与纵横向扫地杆连接固定→装设第一步纵向和横向平杆随校正立杆垂直之后予以固定，并按此要求继续向上搭设→随脚手架上升设置剪刀撑、斜杆、连墙杆等整体拉结杆件→随脚手架上升铺设脚手板，挂安全网封闭→验收合格交付使用→日常维修检查

4.2操作要点

4.2.1构架材料的技术要求

4.2.1.1钢管杆件，采用φ48×3.5焊接钢管，禁止使用有明显变形，裂纹和严重锈蚀的钢管，钢管材质Q235钢，钢管必须进行防锈处理。

4.2.1.2扣件转动灵活，符合《钢管脚手架扣件》GB15831的规定。

4.2.1.3脚手板采用钢、木、竹材料制作，每块质量不大于30kg，厚度不宜小于50mm，宽度不宜小于200mm。

4.2.2基底处理

4.2.2.1搭设场地应平整夯实并设置排水措施。

4.2.2.2立杆底部应加设宽度≥200mm，厚度≥50mm的垫木、垫板或其它刚性垫块。

4.2.3构造要求

1）立杆：横距U=0.9~1.5m，（高层架子不大于1.2m），纵距La为1.4~2.0m（当用单立杆时，35m以下的架子用1.4~2.0m，35m以上架用1.4~1.6m，当用双立杆时为1.5~2.0m），单立杆双排脚手架的搭设限高为50m，当搭设50m以上时，35m以下采用双立杆，或自35m起采用分段卸载措施，且上部单立杆的高度应小于30m。相邻立杆的接头位置应错开布置，在不同的步距内，与相近大横杆的距离不宜大于步距的1/3，立杆与大横杆必须用扣件紧，不得隔步设置或遗漏，当采用双立杆时，必须都用扣件与同一根横杆扣紧。

双排悬挑外脚手架施工方案

双排悬挑外脚手架施工方案

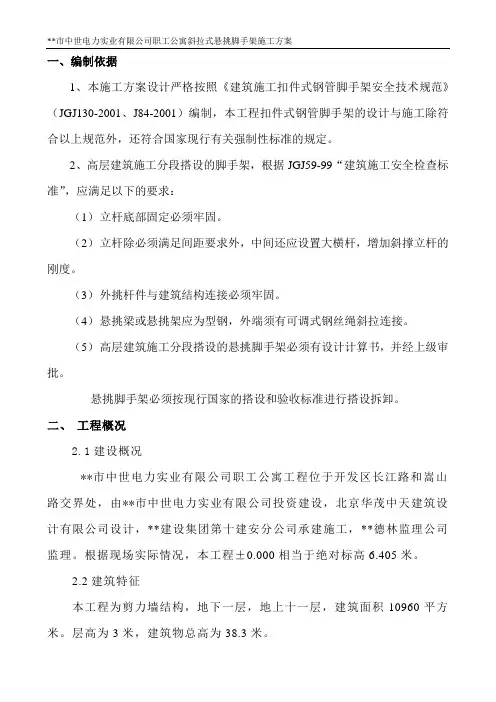

**市中世电力实业有限公司职工公寓斜拉式悬挑脚手架施工方案
