外墙脚手架计算

  • 格式：docx
  • 大小：112.89 KB
  • 文档页数：10

扣件式脚手架计算书

计算依据：

1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

2、《建筑地基基础设计规范》GB50007-2011

3、《建筑结构荷载规范》GB50009-2012

4、《钢结构设计规范》GB50017-2003

、脚手架参数

脚手架设计类型 结构脚手架 脚手板设计荷载(kN/m2) 3

同时施工作业层数 1 卸荷设置 无

脚手架搭设方式 双排脚手架 脚手架钢管类型 ①48.3x3.6

脚手架架体高度H(m) 26.45 立杆步距h(m) 1.8

立杆纵距或跨距la(m) 1.5 立杆横距lb(m) 0.9

内立杆离建筑物距离a(m) 0.2 双立杆计算方法 不设置双立杆

二、荷载设计

脚手板类型 竹串片脚手板 脚手板自重标准值Gkjb(kN/m2) 0.35

脚手板铺设方式 2步1设 密目式安全立网自重标准值Gkmw(kN/

m2) 0.01

挡脚板类型 竹串片挡脚板 栏杆与挡脚板自重标准值Gkdb(kN/m) 0.14

挡脚板铺设方式 2步1设 每米立杆承受结构自重标准值gk(kN/m

) 0.129

结构脚手架作业层数njj 1 结构脚手架荷载标准值Gkjj(kN/m2) 3

地区 陕西西安市 安全网设置 全封闭

基本风压30(kN/m2) 0.25 风荷载体型系数出 1.254

风压高度变化系数次（连墙件、单立杆

稳定性） 1.06，0.796 风荷载标准值3k（kN/m2）（连墙件、单

立杆稳定性） 0.332，0.25

计算简图:

立面图

三、纵向水平杆验算

纵、横向水平杆布置方式 纵向水平杆在上 横向水平杆上纵向水平杆根数n 2

横杆抗弯强度设计值田(N/mm2) 205 横杆截面惯性矩I(mm4) 127100

横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 5260

注£然向水平杆在上时，横向水 平杆上飙向水平杆根数为不包含 商恒水平杆，如本图舸为工

纵、横向水平杆布置

承载能力极限状态 q=1.2x(0.04+Gkjbxlb/(n+1))+1.4xGkxlb/(n+1)=1.2x(0.04+0.35x0.9/(2+1))+1.4x3x0.9/(2

+1)=1.434kN/m

正常使用极限状态

q'=(0.04+Gkjbxlb/(n+1))+Gkxlb/(n+1)=(0.04+0.35x0.9/(2+1))+3x0.9/(2+1)=1.045kN/m

计算简图如下：

1、抗弯验算

Mmax=0.1qla2=0.1x1.434x1.52=0.323kN- m

o=Mmax/W=0.323x106/5260=61.325N/mm2<[f]=205N/mm2

满足要求！

2、挠度验算

vmax=0.677q'la4/(100EI)=0.677xL045x15004/(100x206000x127100)=1.368mm vmax=

1.368mms[v]=min[la/150, 10]=min[1500/150, 10] = 10mm 满足要求！

3、支座反力计算

承载能力极限状态

Rmax=L1qla=L1xL434xL5=2.366kN

正常使用极限状态 板向水平杆

横向水平杆

立杆横跑L Rmax'=L1q'la=L1xL045xL5=L724kN

四、横向水平杆验算

承载能力极限状态

由上节可知F1=Rmax=2.366kN

q=1.2x0.04=0.048kN/m

正常使用极限状态

由上节可知 F1'=Rmax'=L724kN

q'=0.04kN/m

1、抗弯验算

计算简图如下：

2.3€€kH 2.34€kN

；1

变形图(mm)

vmax= 1.716mmS[v]=min[lb/150, 10]=min[900/150, 10] = 6mm -0-713 弯矩图(kN・m)

o=Mmax/W=0.714x106/5260=135.732N/mm2S[f]=205N/mm2

满足要求！

2、挠度验算

计算简图如下： -0.713 满足要求！

3、支座反力计算

承载能力极限状态

六、荷载计算

脚手架架体高度H 26.45 脚手架钢管类型 ①48.3x3.6

每米立杆承受结构自重标准值gk(kN/m

) 0.129

立杆静荷载计算

1、立杆承受的结构自重标准值NG1k G

单外立杆：NG1k=(gk+laxn/2x0.04/h)xH=(0.129+1.5x2/2x0.04/1.8)x26.45=4.287kN

单内立杆：NG1k=4.287kN

2、脚手板的自重标准值NG2kl

单外立杆：NG2kl=(H/h+1)xlaxlbxGkjbx1/2/2=(26.45/1.8+1)x1.5x0.9x0.35x1/2/2=1.854 kN

1/2表示脚手板2步1设

单内立杆：NG2kl=1.854kN

3、栏杆与挡脚板自重标准值NG2k2

单外立杆：NG2k2=(H/h+1)xlaxGkdbx1/2=(26.45/1.8+1)x1.5x0.14x1/2=1.648kN

1/2表示挡脚板2步1设 横杆与立杆连接方式 单扣件 扣件抗滑移折减系数 0.85 max

五、扣件抗滑承载力验算

扣件抗滑承载力验算：

纵向水平杆：Rmax=2.366/2=1.183kNSRc=0.85x8=6.8kN

横向水平杆：Rmax=2.388kN

满足要求！ R =2.388kN 4、围护材料的自重标准值NG2k3 G2k3

单夕卜立杆：NG2k3=GkmwxlaxH=0.01x1.5x26.45=0.397kN

构配件自重标准值NG2k总计

单外立杆：NG2k=NG2k1+NG2k2+NG2k3=1.854+1.648+0.397=3.899kN

单内立杆：22卜二，2片1.854枚

立杆施工活荷载计算

外立杆：NQ1k=laxlbx(njjXGkjj)/2=1.5x0.9x(1x3)/2=2.025kN

内立杆：NQ1k=2.025kN

组合风荷载作用下单立杆轴向力：

单外立杆：N=1.2x(NG1k+ NG2k)+0.9x1.4xNQ1k=1.2x(4.287+3.899)+

0.9x1.4x2.025=12.374kN

单内立杆：N=1.2x(NG1k+ NG2k)+0.9x1.4xNQ1k=1.2x(4.287+1.854)+

0.9x1.4x2.025=9.921kN

七、立杆稳定性验算

脚手架架体高度H 26.45 立杆计算长度系数N 1.5

立杆截面抵抗矩W(mm3) 5260 立杆截面回转半径i(mm) 15.9

立杆抗压强度设计值田(N/mm2) 205 立杆截面面积A(mm2) 506

连墙件布置方式 两步两跨

1、立杆长细比验算

立杆计算长度 l0=KRh=1x1.5x1.8=2.7m

长细比九=lo/i=2.7x103/15.9=169.81lS210

轴心受压构件的稳定系数计算：

立杆计算长度 lo=kRh=1.155x1.5x1.8=3.119m

长细比九=l0/i=3.119x103/15.9=196.132

查《规范》表A得，9=0.188

满足要求！ 2、立杆稳定性验算

不组合风荷载作用

单立杆的轴心压力设计值 N=1.2(NG1k+NG2k)+1.4NQ1k=1.2x(4.287+3.899)+1.4x2.025=1

2.658kN

o=N/3A户12657.812/(0.188x506户133.061N/mm2s[f]=205N/mm2

满足要求！

组合风荷载作用

单立杆的轴心压力设计值 N=1.2(NG1k+NG2k)+0.9x1.4NQ1k=1.2x(4.287+3.899)+0.9x1.4

x2.025=12.374kN

MwWgxUxMwkRgxLdxmklah汨OWgxUxO与xLSxLW仄O.gkN.m O=N/(QA)+

Mw/W=12374.312/(0.188x506)+153090/5260=159.185N/mm2s[f]=205N/mm2 满足要求！

八、脚手架架体高度验算

不组合风荷载作用

Hs1=3Af-(1.2NG2k+1.4NQ1k))/gk=(0.188x506x205x10-3-(1.2x3.899+1.4x2.025))/0.129=

92.93m

组合风荷载作用

&2=(g。(1.222卜+0.9X1.4**永+8

9A/W))/gk=(0.188x506x205x10-3-(1.2x3.899+0.9x1.4x2.025+0.153x1000x0.188x506/5

260))/0.129=73.665m

Hs=73.665m>H=26.45m 满足要求！

九、连墙件承载力验算

连墙件布置方式 两步两跨 连墙件连接方式 扣件连接

连墙件约束脚手架平面外变形轴向力

N0(kN) 3 连墙件计算长度l0(mm)

600

连墙件截面类型 钢管 连墙件型号 ①48x3

连墙件截面面积Ac(mm2) 424 连墙件截面回转半径i(mm) 15.9

连墙件抗压强度设计值田(N/mm2) 205 连墙件与扣件连接方式 双扣件

扣件抗滑移折减系数 0.85

Nlw=1.4x3kx2xhx2xla=1.4x0.332x2xL8x2xL5=5.02kN

长细比A=l0/i=600/15.9=37.736,查《规范》表A.0.6得，9=0.896

(Nlw+No)/3Ac)=(5.02+3)x103/(0.896x424)=21.111N/mm2 s0.85x[f]=0.85x205N/mm2=1

74.25N/mm2

满足要求！

扣件抗滑承载力验算：

Nlw+No=5.02+3=8.02kN<0.85x12=10.2kN

满足要求！

合集下载

外墙脚手架工程量计算

外墙脚手架工程量计算

外墙脚手架工程量如何计算

外脚手架搭拆工程量按外墙外边线的凹凸(包括凸出阳台)总长度乘以脚手架的搭设高度计算搭设面积以m2计算。门、窗洞口、空圈洞口等所占面积不扣除。

一、建筑物外脚手架工程量按以下规则计算。

1.外脚手架搭拆工程量按外墙外边线的凹凸(包括凸出阳台)总长度乘以脚手架的搭设高度计算搭设面积以m2计算。门、窗洞口、空圈洞口等所占面积不扣除。

2.外脚手架使用工程量按脚手架搭设面积乘以脚手架在施工现场的有效使用天数以"100m2·10天"为单位计算。

3.脚手架搭设高度的确定。

(1)有施工组织设计文件的，按照经审核的施工组织设计文件中的规定确定；无施工组织设计文件时，可按平均的设计室外地坪标高与建筑物的顶板面的结构标高(有女儿墙时计至女儿墙顶)的高度差，再加上1.5m综合取定。地下室外墙脚手架搭设高度为从设计室外地坪至底板垫层底高度。

(2)同一建筑物高度不同时按不同高度分别计算。如果沿建筑物的顶层板外墙外边线的结构标高(有女儿墙时计至女儿墙顶)出现不同时：间断变化时(标高变化不连续，如局部突出屋面的楼梯间)可按不同高度分段计算脚手架的搭设高度；连续变化时(如坡屋面)按照平均标高计算脚手架的搭设高度。

(3)当屋顶楼梯间、设备房平面面积大于屋顶平面面积的三分之一时，其脚手架工程量并入整个建筑物，高度计至屋顶楼梯间、设备房顶板结构标高(有女儿墙时计至女儿墙顶)。

(4)当屋顶楼梯间、设备房平面面积小于屋顶平面面积的三分之一时，其脚手架工程量按其自身高度单独计算，按相应高度的单排脚手架子目执行。

(5)建筑物上部外墙缩入或者裙楼上部塔楼缩入时，计算脚手架搭拆时应该分段计算搭设面积，但搭设高度步距应统一自室外地坪标高算起。

(6)裙楼外墙边线与塔楼外墙边线间的距离1.5m的裙楼区段，单独按规定计算该区段脚手架，高度计至裙楼檐口(或女儿墙上表面)；当裙楼外墙边线与塔楼外墙边线间的距离≤1.5m的裙楼区段，与该区段塔楼脚手架一并计算，高度计至塔楼檐口(或女儿墙上表面)。

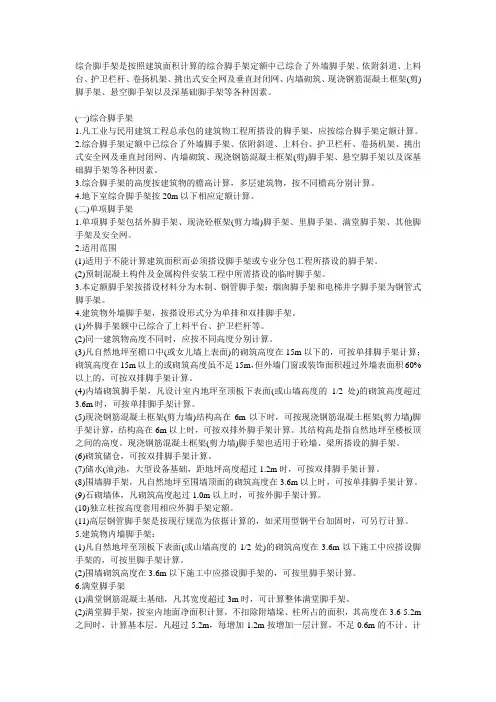

综合脚手架是按照建筑面积计算的综合脚手架定额中已综合了外墙脚手架
