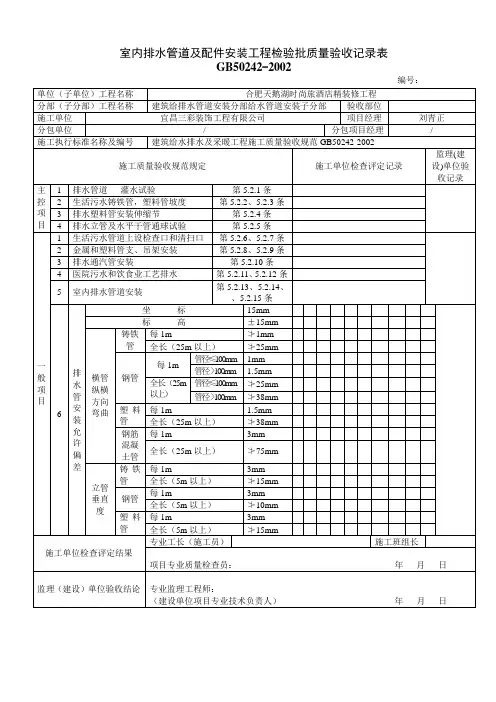

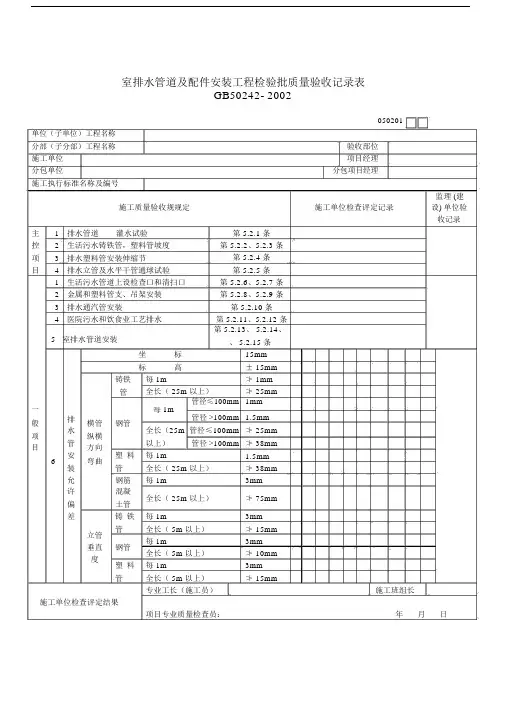

室内排水管道及配件安装工程检验批质量验收记录表
GB 50242－2002
GD2405004
单位(子单位)工程名称
子分部(系统)工程名称建筑给水、排水及采暖
验收部位、区、段
安装单位项目经理(负责人)
施工执行标准名称及编号
施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录
主控项目1 排水管道 灌水试验第5.2.1条
2 生活污水铸铁管，塑料管坡度第5.2.2条第5.2.3条3 排水塑料管安装伸缩节第5.2.4条4 排水立管及水平干管通球试验第5.2.5条
一
般
项
目1 生活污水管道上设检查口和清扫口第5.2.6条第5.2.7条
2 金属和塑料管支、吊架安装第5.2.8条第5.2.9条3 排水通气管安装第5.2.10条
4 医院污水和饮食业工艺排水第5.2.11条第5.2.12条
5 室内排水管道安装第5.2.13条第5.2.14条第5.2.15条
6排
水
管
安
装
允
许
偏
差 坐 标15mm 标 高±15mm
横管纵横方向弯曲铸铁管 每 米≯1mm 全长25m 以上≯25mm
钢管 每 米管径≤100mm1mm管径>100mm1.5mm全长25m以上管径≤100mm≯25mm
管径>100mm≯38mm
塑料管 每 米1.5mm 全长25m以上≯38mm
钢筋混凝土管 每 米3mm 全长25m以上≯75mm
立管垂直度铸铁管 每 米3mm 全长5m以上≯15mm
钢管 每 米3mm 全长5m以上≯10mm
塑料管 每 米3mm 全长5m以上≯15mm
安装单位 检查评定结果 专业工长(施工员) 施工班组长
项目专业质量检查员：年 月 日
监理(建设) 单位验收结论 专业监理工程师(建设单位项目专业技术负责人)： 年 月 日说 明
GD2405004
主控项目：
l. 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或
底层地面高度。满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
全部系统或区(段)。观察检查。
2. 管道坡度
（l）生活污水铸铁管道的坡度必须符合设计或规范表5.2.2的规定。
（2）生活污水塑料管道的坡度必须符合设计或规范表5.2.3的规定。
水平尺、拉线尺量检查。
3. 排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层
建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。观察检查。
4.排水主立管及水平干管应做通球试验，通球球径不小于排水管道管径的2/3，通球率100%，通球检查。
一般项目：
l. 检查口、清扫口
（l）在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合规范第5.2.6条的规定。
（2）埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，
井底表面应有5%坡度，坡向检查口。尺量检查。
2. 支架。
（l）金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m；立管不大于
3m。楼层高度小于或等于4m，立管可安装l个固定件。立管底部的弯管处应设支墩或采取固定
措施。
（2）排水塑料管道支、吊架最大间距应符合下表的规定。
管径(mm)5075110125160
立管(m)1.21.52.02.02.0
横管(m)0.50.751.11.31.6 观察和尺量检查。
3. 排水通气管道不得与风道或烟道连接，且应符合下列规定：
（l）通气管道应高出屋面300mm，但必须大于最大积雪厚度。
（2）在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。
（3）在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置。
（4）屋顶有隔热层应从隔热层板面算起。观察和尺量检查。
4. 污水、工艺排水
（l）安装未经消毒处理的医院含菌污水管道，不得与其他排水管道直接连接。
（2）饮食业工业设备引出的排水管及饮用水水箱的溢流管，不得与污水管道直接连接，并应留出
不小于100mm的隔断空间。观察和尺量检查。
5. 排水管道安装
（l）通向室外的排水管，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头连接，并应在
垂直管段顶部设置清扫口。
（2）由室内通向室外排水检查井的排水管，井内引入管应高于排出管道或两管顶相平。并有不小
于90°的水流转角，如跌落差大于300mm可不受角度限制。
（3）用于室内排水的水平管道与水平管道、水平管道与立管的连接。应采用45°三通或45°四通
和90°斜三通或90°斜四通。立管与排出管道的连接，应采用两个45°弯头或曲率半径不小
于4倍管径的90°弯头。观察和尺量检查。
6. 室内排水管道安装的允许偏差，用水准仪、拉线和尺量检查。
