室外雨水排水管道安装技术交底

审核人 交底人 接受交底人

本表由施工单位填写，交底部门与接受交底部门各存一份。

技术交底记录

表 C2-1 编 号

工程名称 交底日期

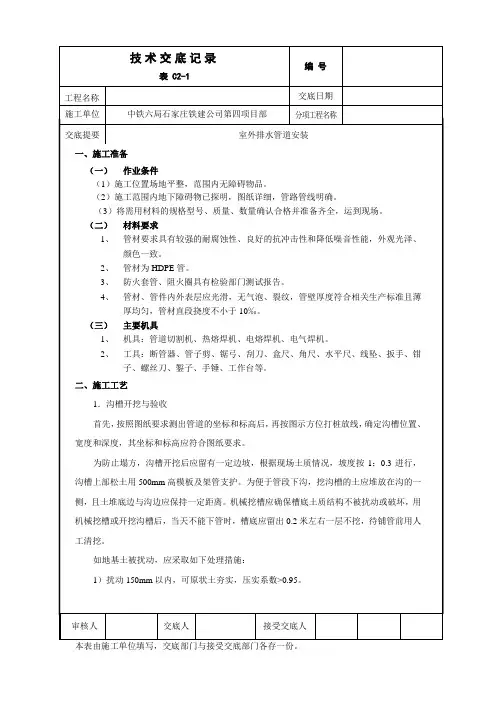

施工单位 中铁六局石家庄铁建公司第四项目部 分项工程名称

交底提要 室外排水管道安装

一、施工准备

（一） 作业条件

（1）施工位置场地平整，范围内无障碍物品。

（2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。

（3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。

（二） 材料要求

1、 管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、颜色一致。

2、 管材为HDPE管。

3、 防火套管、阻火圈具有检验部门测试报告。

4、 管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，管材直段挠度不小于10‰。

（三） 主要机具

1、 机具：管道切割机、热熔焊机、电熔焊机、电气焊机。

2、 工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳子、螺丝刀、錾子、手锤、工作台等。

二、施工工艺

1．沟槽开挖与验收

首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。

为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3进行，沟槽上部松土用500mm高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2米左右一层不挖，待铺管前用人工清挖。

如地基土被扰动，应采取如下处理措施：

1）扰动150mm以内，可原状土夯实，压实系数>0.95。

审核人 交底人 接受交底人

本表由施工单位填写，交底部门与接受交底部门各存一份。

审核人 交底人 接受交底人

本表由施工单位填写，交底部门与接受交底部门各存一份。

技术交底记录

表 C2-1 编 号

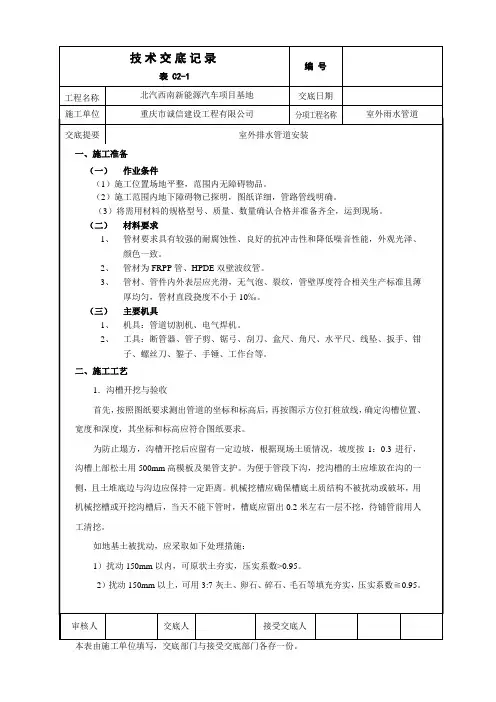

工程名称 北汽西南新能源汽车项目基地 交底日期

施工单位 重庆市诚信建设工程有限公司 分项工程名称 室外雨水管道

交底提要 室外排水管道安装

一、施工准备

（一） 作业条件

（1）施工位置场地平整，范围内无障碍物品。

（2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。

（3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。

（二） 材料要求

1、 管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、颜色一致。

2、 管材为FRPP管、HPDE双壁波纹管。

3、 管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，管材直段挠度不小于10‰。

（三） 主要机具

1、 机具：管道切割机、电气焊机。

2、 工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳子、螺丝刀、錾子、手锤、工作台等。

二、施工工艺

1．沟槽开挖与验收

首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。

为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3进行，沟槽上部松土用500mm高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2米左右一层不挖，待铺管前用人工清挖。

如地基土被扰动，应采取如下处理措施：

1）扰动150mm以内，可原状土夯实，压实系数>0.95。

2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数≧0.95。

技术交底记录

表C2-1 编 号

工程名称 国家网球中心外线改造工程 交底日期 2009年7月5日

施工单位 中建一局集团建设发展有限公司 分项工程 混凝土室外雨水管道安装

交底提要 施工准备、操作工艺、质量标准、成品保护、质量问题、安全措施

交底内容：

一、施工准备

1、材料要求

（1）室外雨水管道采用混凝土Ⅱ级管，材料在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。

（2）橡胶圈不得与溶剂，宜挥发物，油脂等放在一起；应远离臭氧浓度高的环境；

2．机具准备

挖掘机、潜水泵、铁锹、水准仪、水平尺、钢卷尺、手拉葫芦、钢丝绳、线坠等。

3．作业条件

（1）施工位置场地平整，范围内无障碍物品。

（2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。

（3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。

二、施工工艺

1．沟槽开挖与验收

首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。

为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3进行，沟槽上部松土用500mm高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2米左右一层不挖，待铺管前用人工清挖。

如地基土被扰动，应采取如下处理措施：

1）扰动150mm以内，可原状土夯实，压实系数>0.95。

2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数≧0.95。

技术负责人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术底可不填写。 1、本表由施工单位填写，交底单位与接受交底单位各存一份。

技术交底记录

工程名称 分项工程名称 排水管道

施工班组 交底日期

交底内容：

一、材料要求

卫生间及厨房间立管采用PVC螺旋管，室外雨水管道采用PVC管。

二、工艺流程

安装准备 → 预制加工 → 干管安装 → 立管安装 → 支管安装 → 卡件固定 →

封口堵洞 → 闭水试验 → 通水试验 通球试验

三、质量要求

1、管道安装严禁出现倒坡现象，不得小于下表规定：

管径 50 75 110 160

坡度 0.025 0.015 0.012 0.007

2、管道最大支吊架间距

管径 50 75 110 160

最大立管间距（m） 1.2 1.5 2 2

最大横管间距（m） 0.5 0.75 1.1 1.6

3、大便器洞口中离墙距离不得小于35cm,面盆为15cm.

四、安装要求

1、立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20～30mm）。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。

2、支管安装：首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起，徐抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。

3、洞口封堵，将洞口周边凿毛用混凝土浇筑一边，在砼凝固后涂刷堵漏王进行第二遍浇筑，高出地面1cm，然后做24小时闭水试验确保洞口无渗漏。
