高低压柜技术要求及技术规范

⾼低压柜技术要求及技术规范

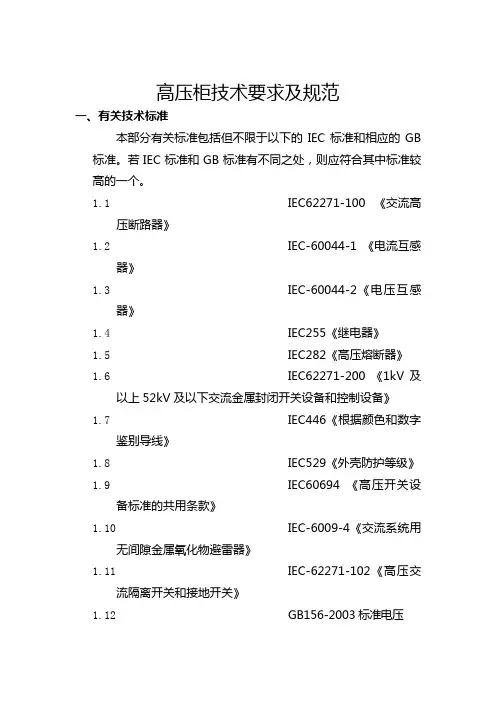

⾼压柜技术要求及规范

⼀、有关技术标准

本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。若IEC标准和GB标准有不同之处，则应符合其中标准较⾼的⼀个。1.1IEC62271-100 《交流⾼

压断路器》1.2IEC-60044-1 《电流互感

器》1.3IEC-60044-2《电压互感

器》1.4IEC255《继电器》

1.5IEC282《⾼压熔断器》

1.6IEC62271-200 《1kV及

以上52kV及以下交流⾦属封闭开关设备和控制设备》1.7IEC446《根据颜⾊和数字

鉴别导线》1.8IEC529《外壳防护等级》

1.9IEC60694 《⾼压开关设

备标准的共⽤条款》1.10IEC-6009-4《交流系统⽤

⽆间隙⾦属氧化物避雷器》1.11IEC-62271-102《⾼压交流

隔离开关和接地开关》1.12GB156-2003标准电压

1.13GB311.1-1993⾼压输变电

设备的绝缘配合1.14GB311.6-83⾼电压试验技

术1.15GB/T16927.1-16927.2-19

97⾼电压试验技术

1.16GB763-90交流⾼压电器在

长期⼯作时的发热1.17GB2900.1-82电⼯名词术

语基本名词术语1.18GB3309-89⾼压开关设备

常温下的机械试验1.19GB7354-87局部放电测量1.20GB3906-2006 3.6～

40.5kV交流⾦属封闭开关设备和控制设备

1.21GB11022-2011⾼压开关

设备通⽤技术条件1.22SD/T318-89⾼压开关柜闭

锁装置技术条件1.23DL/T402-1999交流⾼压断

路器订货技术条件1.24DL/T404-2007户内交流⾼

压开关柜订货技术条件1.25DL/T486-2000交流⾼压隔

离开关订货技术条件1.26DL/T403-200012-40.5kV

⾼压真空断路器订货技术条件1.27DL/T539-93户内交流⾼压

开关柜和元部件凝露及污秽试验技术条件1.28DL/T538-93⾼压带电显⽰

装置技术条件1.29JB3855-199610kV户内⾼

压真空断路器通⽤技术条件1.30DL/T593-1996⾼压开关设

备的共⽤订货技术导则1.31国家电⽹公司⽣

[2004]641号预防交流⾼压开关事故措施

⼆、技术参数及规范1

2、⼯艺要求

2.1⾼压开关柜的外壳和隔板应采⽤优质敷铝锌钢板经CNC机床加⼯和多重折弯之后以铆钉和螺丝栓接⽽成，钢板厚度2.5mm。

2.2⾼压开关柜中的⾦属构件均应经过镀锌处理，开关柜外层应先进⾏除油、除锈或磷化处理，钢板内外表层应⾄少喷⼀层防蚀底漆，再采⽤环氧树脂粉末静电喷涂，使其表⾯抗撞击、耐腐蚀、外形美观；元件板、门、罩⼦和框架的总装配应平滑、嵌装和⽆波纹出现，应提供所必须的肋和⽀架以减⼩撞击，保证功能单元装配既整齐⼜牢固；应避免出现未经加⼯的⽑边，⾓和边缘都应呈圆⾓形，焊接处和接地处要平滑，不允许出现裂缝接点和断裂现象。2.3曲拐、⼿柄、表计和附件的切割处，应锐利平静，切到设备的边缘处；门应装有铰链和锁，铰链之间最⼤距离不超过600mm，装有仪表等设备的门不应由于重量或⼤⼩⽽引起下垂；可移动的门和框架应安装在铰链、销⼦或托架上，并且采⽤⼯具或钥匙操作的紧固件来固定。2.4母排应采⽤含铜量为99.95%的刚性、硬拉⾼导电的电解铜材料；每根母排的截⾯在整个长度内应均匀，其截⾯应能承载连续的负载电流；母排的接点应确保有效的导电和牢固的连接，其结合部应镀银；母排应于出⼚前预先钻孔，钻孔应光洁、⽆⽑⼝；母排的夹紧螺栓应采⽤⾼拉伸的不锈钢；母排不应由功能单元⽀撑，⽀撑母排的绝缘⼦或其他材料应有合格的性能，以适应机械及电⽓的要求。2.5开关柜内⼩车的推进、抽出应灵活⽅便，相同⽤途的开关柜⼩车应有互换性。开关⼩车为中置式。开关柜应配套提供⼩车专⽤导轨——便于⼩车推进与拉出。

2.6开关柜各⼩室的正⾯应提供铰链门开启⾓度100度以上,配有

门制动器和锁紧螺钉,设窥视孔并安装编码锁便于验电,在开关背⾯应有可开启的板2.7中性和接地母排（N和PE母排）：提供满⾜系统要求的独⽴的中性的接地母排，上述母排要出⼚前预先钻孔，每柜的孔数、孔径应符合进出线回路数的N和PE分别使⽤，并应做到钻孔两⾯导体紧固处不被绝缘漆覆盖，以保护良好导电性能，母排须采⽤热缩绝缘2.8⾦属封闭式⾼压开关柜必须有防⽌因本柜组件故障殃及相邻⾼压开关柜的措施。⾼压开关柜间（或隔室间）的隔离措施，如果同时也起绝缘⽀撑作⽤，除⽤阻燃材料制成外，还必须通过绝缘强度的验证试验，验证试验项⽬及试验值应符合DL/T404-2007标准中8.4条的规定。2.9所有柜门与柜体⽤不⼩于25mm2的软铜线可靠连接。每⾯开关柜均应有⼀个铭牌，安装在开关柜表⾯显⽽易见的位置，并由防⽓候和防腐材料制作，字样、符号应清晰耐久，铭牌应符合IEC 56的规范3、推荐品牌：

3.1 真空断路器（固封式）：ABB公司-VD4；西门⼦公司-3AH；施耐德公司-HVX；伊顿，GE

3.2微机保护：ABB公司-REX521等系列；西门⼦公司-7SJ系列；施耐德公司-Sepam系列；GE

3.3双电源开关：施耐德、ABB、西门⼦、美国伊顿，默勒,海格

3.4 SVG：

3.5仪表、指⽰灯、转换开关、端⼦：施耐德、⽇本和泉、美国伊顿3.6浪涌保护器：施耐德、西门⼦、ABB、美国伊顿（选⽤品牌需在当地⾏政主管部门备案）

3.7电⽓⽕灾监控探测器及控制与保护开关电器按设计图纸技术要求选⽤: 施耐德万⾼（天津）电⽓公司、ABB低压开关公司、郑州⾦特莱电⼦公司（选⽤品牌需在当地⾏政主管部门备案）3.8应急电源EPS：青岛创统、北京动⼒源、⼤连国彪、合肥联信3.9⾼压光电智能开断系统：合肥⼀祥、安徽培根、安徽⽕峰

3.10⾼压熔断器：西安西⾼、德⼒西、西安西开、浙江西电3.11互感器：⼤连⼀互、⼤连⼆互、⼤连北⽅

3.12母排、汇流排选⽤等级为T1标准的刚性硬拉⾼导电的电解铜，外层镀锡，采⽤空⽓绝缘和聚酯双重绝缘，绝缘要符合⼯作电压要求，截⾯积⾄少按必需长期承载的开关额定电流的150%选⽤，且需考虑承受的机械压⼒、温升、绝缘等因素的影响，在整个长度范围内应均匀不变。⽣产⼚家：江苏东国电磁线有限公司、浙江鸿耀⾼新铜材有限公司、深圳盛弘、⽆锡东海、江阴汇源。3.13导线：选⽤国内知名品牌，截⾯积⾄少按必需长期承载的开关额定电流的150%选⽤，⼀次主电路使⽤导线两端必须压制电解铜镀锡端（⿐）⼦，导线敷设必须达到安全、美观要求。3.14电度表：宁波三星电⽓股份有限公司、江苏西欧电⼦有限公

司、威胜集团有限公司、斯菲尔电⽓、⼭东科德。以供电公司要求为准！3.15所有元器件选⽤标准：⾮经济型。

3.16以上元件选⽤⼚家优先考虑同⼀品牌。

低压开关柜技术要求及规范

⼀、有关技术标准

本部分有关标准包括但不限于以下的IEC标准和相应的GB标准。若IEC标准和GB标准有不同之处，则应符合其中标准较⾼的⼀个。GB7251.1-2005《低压成套开关设备》

JB/T9661-1999《低压抽出式成套开关设备》

IEC439-1《低压开关电器和控制电器组成的成套设备》

IEC947-1《低压开关和控制设备》总则

IEC947-2《低压开关和控制设备》断路器

IEC947-3《低压开关和控制设备》开关、隔离开关、负荷开

关IEC947-4《低压开关和控制设备》低压继电器、接触器和电

动式继电器IEC947-5.1《低压开关和控制设备》⾃动控制元件⼆、技术参数及规范

2、⼯艺要求

2.1低压压开关柜的外壳和隔板应采⽤优质敷铝锌钢板经CNC 机床加⼯和多重折弯之后以铆钉和螺丝栓接⽽成，钢板厚度2.5mm。

2.2低压开关柜中的结构除优质冷轧钢板外，其余⾦属构件均应经过镀锌处理，开关柜外层应先进⾏除油、除锈或磷化处理，钢板内外表层应⾄少喷⼀层防蚀底漆，再采⽤环氧树脂粉末静电喷涂，使其表⾯抗撞击、耐腐蚀、外形美观。2.3元件板、门、罩⼦和框架的总装配应平滑、嵌装和⽆波纹出现，应提供所必须的肋和⽀架以减⼩撞击，保证功能单元装配既整齐⼜牢固；应避免出现未经加⼯的⽑边，⾓和边缘都应呈圆⾓形，焊接处和接地处要平滑，不允许出现裂缝接点和断裂现象。所有元件均应由⾮吸湿和⾮燃性材料制成。2.4曲拐、⼿柄、表计和附件的切割处，应锐利平静，切到设备的边缘处；门应装有铰链和锁，铰链之间最⼤距离不超过600mm，装有仪表等设备的门不应由于重量或⼤⼩⽽引起下垂；可移动的门和框架应安装在铰链、销⼦或托架上，并且采⽤⼯具或钥匙操作的紧固件来固定。2.5母排应采⽤刚性、硬拉⾼导电的99.99%电解铜材料；每根母排的截⾯在整个长度内应均匀，其截⾯应能承载连续的负载电流；母排的接点应确保有效的导电和牢固的连接，其结合部应镀银；母排应于出⼚前预先钻孔，钻孔应光洁、⽆⽑⼝；母排的夹紧螺栓应

采⽤⾼拉伸的不锈钢；母排不应由功能单元⽀撑，⽀撑母排的绝缘⼦或其他材料应有合格的性能，以适应机械及电⽓的要求。2.6接地母线应贯穿于每段MCC，应螺栓连接或焊接⾄每个开关柜的框架上和每个断路器的接地棒上(如果有的话)。在接地母线的每⼀端部提供压接式端⼦，⽤于与外部接地线相接。

2.7所有柜门与柜体⽤不⼩于25mm2的软铜线可靠连接。每⾯开关柜均应有⼀个铭牌，安装在开关柜表⾯显⽽易见的位置，并由防⽓候和防腐材料制作，字样、符号应清晰耐久，铭牌应符合IEC 56的规范3、推荐品牌

3、1框架断路器：ABB：Emax系列，施耐德：MT系列，西门⼦：3WL系列产品，伊顿；

塑壳断路器：ABB：T系列，施耐德-：NSX 系列，西门⼦：3VL 系列产品，伊顿；

微型断路器：ABB公司的S（H)200系列、西门⼦的5SJ系列、施耐德的IC65、伊顿的PL9系列3.2微机保护：ABB公司-REX521等系列；西门⼦公司-7SJ系列；施耐德公司-Sepam系列；

3.3双电源开关：施耐德、ABB、西门⼦、美国伊顿

3.4SVG：

3.5仪表、指⽰灯、转换开关、端⼦：施耐德、⽇本和泉、美国伊顿3.6浪涌保护器：施耐德、西门⼦、ABB、美国伊顿

3.7电⽓⽕灾监控探测器及控制与保护开关电器按设计图纸技术要求选⽤: 施耐德万⾼（天津）电⽓公司、ABB低压开关公司、郑州⾦特莱电⼦公司

3.8应急电源EPS：青岛创统、北京动⼒源、⼤连国彪、合肥联信

3.9低压熔断器：西安西⾼、德⼒西、西安西开、浙江西电

3.10互感器：⼤连⼀互、⼤连⼆互、⼤连北⽅

3.11母排、汇流排选⽤等级为T1标准的刚性硬拉⾼导电的电解铜，外层镀锡，采⽤空⽓绝缘和聚酯双重绝缘，绝缘要符合⼯作电压要求，截⾯积⾄少按必需长期承载的开关额定电流的150%选⽤，且需考虑承受的机械压⼒、温升、绝缘等因素的影响，在整个长度范围内应均匀不变。⽣产⼚家：江苏东国电磁线有限公司、浙江鸿耀⾼新铜材有限公司、深圳盛弘、⽆锡东海、江阴汇源。3.12导线：选⽤国内知名品牌，截⾯积⾄少按必需长期承载的开关额定电流的150%选⽤，⼀次主电路使⽤导线两端必须压制电解铜镀锡端（⿐）⼦，导线敷设必须达到安全、美观要求。3.13电度表：宁波三星电⽓股份有限公司、江苏西欧电⼦有限公司、威胜集团有限公司、斯菲尔电⽓、⼭东科德。以供电公司要求为准！

3.14所有元器件选⽤标准：⾮经济型。

3.15以上元件选⽤⼚家优先考虑同⼀品牌。

直流屏技术要求及规范1、设计条件

1.1 环境条件

安装在⾼压配电室内属于正常环境特征。1.2 供电条件

电源电压：两路AC380V,50HZ，三相五线制。中性点直接接地系统。2、⼀般要求

直流屏应能在上述外界环境条件下，并在如下表的进线电压，频率波动范围内，能够满负荷连续运⾏，并保证温升不会过限。
