4、技术参数：

4.1 开关柜技术参数：

额定工作电压: 380V

额定绝缘电压：660V

额定工频耐压：2500V

额定冲击耐压：8kV

主母线和中性线母线最大持续电流：以招标图为准

主母线额定瞬时耐受电流：35KA/1s、50KA/1s

主母线额定峰值耐受电流：105KA

防护等级：IP40

上述持续电流值为考虑降容因数以后应满足的要求。

各部分温升应符合GB7251.1的要求（提供温升试验报告）。

4.2 柜内主要设备其它参数：

(1) 框架式断路器全部采用ABB框架E2N系列

所有断路器均用抽出式，同时满足如下要求：

● 带有瞬时、短延时、长延时脱扣装置(电子式)及接地保护；液晶显示。

● 可在0.4~1 倍的额定电流下整定；

● 带有相间短路及单相短路保护；

● 电气及机械联锁功能；

● 带有与变电站智能化综合监控系统RS485 接口；

● 分合线圈交直流通用；

● 采用无飞弧结构；

● 断路器操作机构应为弹簧储能型，带有手动及电机储能机构，具有储能指示。所有框架开关的运行、故障状态信号、手动/自动状态信号可通过现场总线送至变电站智能化综合监控系统，能实现远程监视和控制；

● 所有框架开关均采用电动合闸操作；

● 低压母联断路器设置自投装置，在满足“三投二，即进线和母联开关同时最多只能合其中两台”的前提下，并符合下列要求：

2 a) 装设“自投自复”、“自投手复”、“手动”三种状态的位置选择开关。

b) 低压母联断路器设置自投装置应有一定的延时，当低压侧主断路器因过载及短路故障分闸时，不允许自动合母联断路器。

c) 低压侧主进断路器与母联断路器须有联锁。

主要参数：

● 额定工作电压：660V 50HZ

● 额定绝缘电压：1000V

● 额定脉冲电压：12KV

● 相数：4P

● 额定极限短路分断能力：≥65KA

● 额定短时耐受电流：(1S)时不小于65KA，(3S)时不小于42KA

● 合闸时间：不大于80ms

● 分断时间：不大于30ms

● 使用寿命：机械寿命在15000 次以上；电气寿命：2000A以下在10000次以上；2000A以上6300A以下在3000 次以上。

2) 塑壳式断路器全部采用施耐德塑壳NSX系列。

当选用品牌的断路器时，各项技术指标应等于或高于本招标书中的要求，投标人严禁降低技术标准，所有技术参数严格按照标书技术要求选项用。

a) 塑壳断路器外壳采用高阻燃，高强度的塑料压制，可靠绝缘。

b) 塑壳断路器应适用于隔离，在断路器面板上应有明确隔离符号，即断路器触点隔离线路采用IEC947-2 标准。

c) 塑壳断路器为模块化结构，附件如：辅助触点、分励线圈，安装应简便。

d) 250A 以下容量的塑壳断路器在440V 额定电流条件下免维护电寿命不小于7000 次，400A 至800A 容量的塑壳断路器在440V 额定电流条件下，免维护电寿命不小于4000次；机械寿命不少于15000 次。

断路器主要参数：

● 额定工作电压：690V

● 测试电压：3000V

● 额定冲击耐受电压： 6KV

● 相数：3P

3 ● 额定极限分断能力：≥50KA

● 额定运行分断能力Ics≥50KA

● 额定运行分断能力Ics 不低于100%Icu

● 额定壳架电流：不低于160A，严禁使用100A的壳架电流。

● 额定电流：见招标图

●采用电子脱扣器塑壳断路器，具有2段式保护，其热脱扣值须0.7~1倍可调。

●断路器带分励脱扣，常开、常闭辅助触点及报警触点。

e）小于400A的断路器，需配电子脱扣器MIC2.2；大于或等于400A的断路器，需配电子脱扣器MIC2.3。

（3）电流互感器

电流互感器的技术数据应满足设计要求。最终相数及组数以招标图为准。

额定电流比：见招标图

（4）网络仪表

图中变压器主进开关、联络开关设智能网络仪表，智能网络仪表选用EM900C产品。

其它馈出回路设智能配电负荷监控单元和智能型数显表，可通过485通讯接口将电流、电压等实时数据和变压器的温控信号上传至10kV开闭所微机保护系统。数显表品牌选用EM600C,其参数总体应不低于下表格规定：

网络仪表参数表

测量精度 电压±0.2%；电流±0.2%；有功功率±0.5%；无功功率±0.5%；视在功功率±0.5%；功率因数±1.0%；频率±0.02Hz；有功电度±0.5%；无功电度±2.0%；

交流电压回路（过载能力） 1.2倍额定电压，连续工作；

1.6倍额定电压，允许10秒

交流电流回路（过载能力） 2倍额定电流，连续工作；

40倍额定电流，允许1秒

输入频率 45~70Hz

电源功耗 ＜6W

通讯接口（协议） RS485,标准Modbus规约

通讯速率 1200~19200bps

工作温度 -25~+70℃

4 相对湿度 5%~95%（无冷凝或结冰）

网络仪表的具体功能选型按下列描述选择：

根据本项目各个回路的电压等级和负荷的重要性不同，将监控表计的类型规划为下列1类：

1. 三相部分，三相电流互感器的回路配置三相电力监控仪表，具体要求如下：

➢ CT、PT变比可任意设定。

➢ 采用高清晰、高亮度LED显示。

➢ 集遥测、遥信、遥控于一体的监控装置。

➢ 实现模拟量的采集，三相全电量：

 相电压： Va、Vb、Vc、Vlnavg

 线电压：Vab、Vbc、Vca、Vllavg

 三相相电流：Ia、Ib、Ic、Iavg

 三相有功功率：KWa、KWb、KWC、总KW

 三相无功功率：KVARa、KVARb、KVARc、总KVAR

 三相视在功率：KVAa、KVAb、KVAc、总KVA

 有功电能：KWh

 无功电能：KVARh

 频率：f

 其中电压、电流的测量精度不低于0.2%，功率和电度精度不低于0.5%。

➢ 实现开关量采集监视：2路开关量输入（IN1、IN2）用于监视断路器、刀闸状态。内部提供24伏直流电源，用于无电压触点的状态监视（分辨率为1ms）。

➢ 实现2路继电器输出（控制输出）：对框架断路器进行遥控分闸和遥控合闸的操作，继电器输出个数不少于2路，DO1、DO2，可直接切断250VAC/5A或30VDC/5A的负载。

➢ 事件顺序记录：可连续记录16个事件，如继电器动作、设置参数改变、上电掉电信息等，时间分辨率为1ms。所有记录可由上位机通过RS-485通信口读取。

➢ 远程通信功能和联网：自带RS-485通信口，采用标准Modbus规约，可适应多种波特率通信，最高可达19.2K。

➢ 输入输出技术指标：电压回路：输入范围0~264V，门槛值10V

电流回路：5A配置：输入范围0~6A，门槛值8mA

1A配置：输入范围0~1.2A，门槛值2mA

➢ 过载能力： 交流电流回路： 1.2倍额定电流，连续工作

20倍额定电流，允许1s

交流电压回路： 1.2倍额定电压，连续工作

2倍额定电压，允许10s

➢ 工作电源：额定交流220V，允许偏差±20%

额定直流220V/110V，允许偏差±20%

➢ 功率消耗：交流电流回路： 小于0.75VA/相（额定5A时）

5 小于0.25VA/相（额定lA时）

交流电压回路： 小于0.5VA/相（额定时）

装置电源回路： 小于5W

➢ 工作环境：环境温度：-25℃~+70℃

大气压力：70kRa~106kPa

贮存温度：-40℃~+85℃

相对湿度：5~95%（无冷凝或结冰）

5低压滤波补偿装置按图纸要求。

6、浪涌保护器采用菲尼克斯品牌产品。

7. 技术要求

7.1 低压柜体

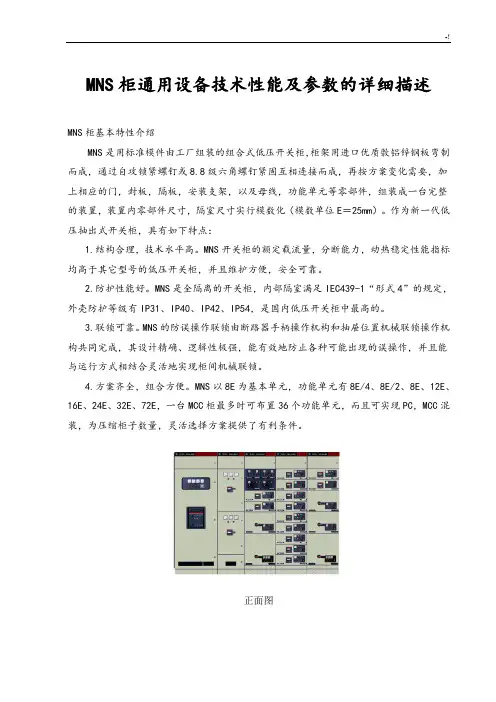

7.1.1 低压开关柜采用抽出式（指抽屉组件可以整体抽出）金属封闭式开关柜，采用敷铝锌型材制作。柜型采用不低于MNS2.0（不得采用GCS、GCK型）。开关柜外形尺寸和安装尺寸及电缆室开孔尺寸必须满足设计元图纸基本要求。

7.1.2 供方应提供整套低压柜及其连接的母线桥（槽）（不包括与变压器低压侧、低压开关柜列间母线）。低压抽出式金属封闭式开关柜应包括主电路、辅助电路、母线和各种附件以及全部电气接线。

7.1.3 主电路、母线、绝缘子、支持件和抽出装置应有足够的机械强度以承受任何短路故障电流产生的冲击而不损坏。

7.1.4 低压抽出式金属封闭式开关柜任何载流部件的最大温升应不超过有关标准规定的限值，并在投标时提供所投柜型的温升试验报告。

7.1.5 相同型号和额定值的元件或抽屉应能互换。

7.1.6 开关柜柜内所有非金属部件均应由非吸湿和非燃性材料制成。

7.1.7 低压开关柜应为全抽出式结构。其防护等级应符合GB4942.293的要求。柜体需为易于调运及易于铲入底部运输的形式。

7.1.8 每段每个备用单元应包括全部设备并完成全部接线，见招标图。

7.1.9 供方提供的每段低压柜应满足设计图纸的最终要求。

7.2 低压电器组合

7.2.1 每段低压的进线断路器和联络断路器均采用框架空气断路器。

7.2.2 馈线回路采用塑壳空气断路器，且具有选择性短延时脱扣,延时时间要求可调、分段能力不低于50KA。

6 7.3 结构要求

7.3.1 低压开关柜C形框架和内部小室隔板采用进口覆铝锌板，外壳采用优质冷轧钢板，用自攻锁紧螺钉组装而成。框架结构用至少2mm厚的覆铝锌板经柔性加工线一次成型的C型骨架组装而成。

7.3.2 由钢板外壳封闭的框架应是垂直地面安装的刚性、自承式独立结构，并应能承受所安装元件和短路时产生的动、热稳定。同时不会因为开关柜的安装、运输等情况而影响开关柜的性能。

7.3.3 开关柜钢板的厚度应满足国标和IEC的有关标准。

7.3.4 开关柜利用覆铝锌板分隔成若干独立小室，包括母线室、功能单元室和电缆室。金属隔板应与保护接地母线可靠连接，且在遭受碰撞不应产生变形。抽屉式的柜体分成三个隔室：母线小室，装置小室，电缆小室。母线和装置小室之间用不含卤素阻燃自熄的全塑料功能隔板分隔，垂直母排被封闭在塑料隔板，或金属隔板的开关柜作为投标柜型。

当抽屉抽出时，防护等级达到IP20。电缆小室与母线小室、装置小室之间用覆铝锌板分隔。电缆小室必须设有相应附件以方便固定一次电缆，电缆室内的防护等级也必须高于IP20，电缆室内、柜与柜之间设有二次导线专用通道。

7.3.5 开关柜隔室的结构应能承受三相短路产生的电弧或游离气体所产生的压力而不造成损坏，并应提供适当措施排除气体。

7.3.6 开关柜隔室之间的开孔应确保断路器在短路分断时产生的气体不影响相临隔室的功能单元的正常工作。

7.3.7 低压开关柜的背面设置维护门（靠墙布置除外）。

7.3.8 开关柜均应有完善可靠的防护措施。抽屉具有运行位置、试验位置、断开位置、抽出位置。在关门的情况下，有试验和断开位置。各抽屉与开关设有机械锁装置；当开关处于分断时，抽屉才能抽出或插入；当开关处于合闸时，抽屉不能抽出或插入。为防止未经允许的操作，框架开关的操作机构可用锁将开关锁在分断位置上，塑壳开关的手柄可用锁将开关锁在分断位置。 同规格的功能单元抽屉可以方便地实现互换，每一个功能单元抽屉对应有辅助接点，能满足异地操作控制、电度计量和与计算机接口自动化监测系统的需要。
