包胶产品设计总结（资料总结，如有侵权，请联系我删除）关键词：包胶、材料选择、包胶材料匹配、包胶设计总结目录1.前言..................................................................................................................................................... - 3 -2.目的与范围......................................................................................................................................... - 3 -3.术语..................................................................................................................................................... - 3 -4.材料的选择与匹配............................................................................................................................. - 4 -5.包胶结构设计规范：......................................................................................................................... - 6 -6.常见案例............................................................................................................................................. - 9 -1.前言包胶产品在很多产品设计中都会有所应用，所以在网上找了相关资料分享给大家。
包胶(二次注塑)模具设计及加工要求包胶模具是否合格，模具结构设计及制作加工时的FIT模过程非常重要，所有参与设计及制作加工工序的人员必须记住，包胶后的产品效果最佳状态就应该像双色模具注塑出来的效果完全一样，所以，我们的包胶模具FIT 模效果，就应该是当成制作双色模具完全一样，每一道加工工序都可能影响最后的FIT模，任何的加工结果都会与模具进度及产品质量息息相关。
（一）设计要求1)由于包胶模具分型面接触位置比较小，模胚上面必须加平衡块。
2)包胶模具设计时一般采用标准小水口模胚，二次注塑时一射胶件尽量摆放在前模。
3)包胶模具的软胶胶位厚度最好在1.3mm至1.8mm之间(最好1.5mm左右)，否则需要检察产品图纸时建议客户修改配合，胶位薄过1.3mm，走胶会比较困难，胶位厚过1.8mm，生产时软胶容易缩水。
4)包胶模具入水非常重要，入水点必须充分考虑走胶的平衡，入水点大小必须可以调节，大块区域软胶入水点不能大过ф1.5mm，小块区域软胶位置入水点不能大过ф0.8mm，为了保障走水平衡，建议制作入水点全部先做到小于ф0.8mm，便于第一次试模时在注塑机上面调整，包胶模具二次注塑胶料是软胶的产品，模具唧嘴小端不可大于ф2.5mm，否则生产时容易唧嘴粘模，大端不能大于ф6mm，否则唧嘴由于冷却不够容易短水口，为了防止流道粘模，流道设计尽量采用U型,流道单边斜度用15゜接顺R，流道及小水口大端不能大于6mm，水口扣针必须按公司的标准加工。
5)包胶模具顶出结构必须考虑顶出的平衡，否则软胶顶出之后容易变形，不能直接平衡顶出的产品，设计结构的时候需要考虑缩呵来改善顶出平衡问题。
6)为了保障包胶注塑后顶出的胶件外观合格，设计的顶出装置必须是镶ABS或者亚加力的硬胶块。
包胶(二次注塑)模具设计及加工要求7)如果包胶模具结构有行位封胶，行位尽量设计在前模，原因是前模行位方便FIT模。
8)为了保障封胶止口的强度，二次注塑材料是软胶的产品，封胶止口宽度尽量不能小于0.8mm，二次注塑材料是硬胶的产品，封胶止口宽度尽量不要小于至1.0mm，否则，需要建议客户修改产品来配合。

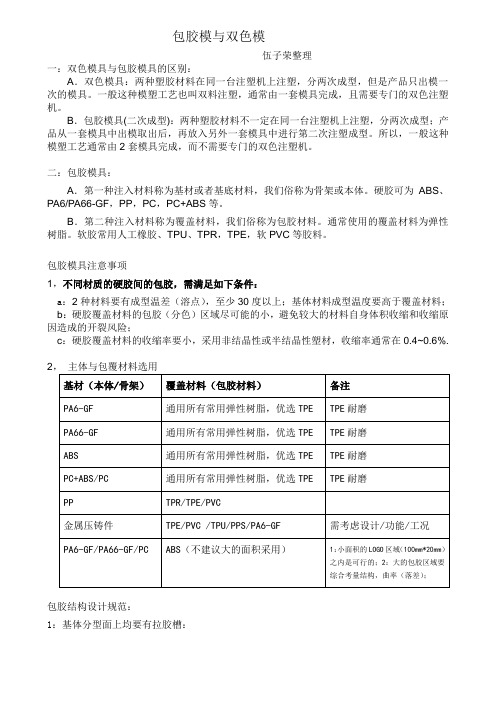

包胶模与双色模伍子荣整理一：双色模具与包胶模具的区别：A．双色模具：两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。
一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。
B．包胶模具(二次成型)：两种塑胶材料不一定在同一台注塑机上注塑，分两次成型；产品从一套模具中出模取出后，再放入另外一套模具中进行第二次注塑成型。
所以，一般这种模塑工艺通常由2套模具完成，而不需要专门的双色注塑机。
二：包胶模具：A．第一种注入材料称为基材或者基底材料，我们俗称为骨架或本体。
硬胶可为ABS、PA6/PA66-GF，PP，PC，PC+ABS等。
B．第二种注入材料称为覆盖材料，我们俗称为包胶材料。
通常使用的覆盖材料为弹性树脂。
软胶常用人工橡胶、TPU、TPR，TPE，软PVC等胶料。
包胶模具注意事项1，不同材质的硬胶间的包胶，需满足如下条件：a：2种材料要有成型温差（溶点），至少30度以上；基体材料成型温度要高于覆盖材料；b：硬胶覆盖材料的包胶（分色）区域尽可能的小，避免较大的材料自身体积收缩和收缩原因造成的开裂风险；c：硬胶覆盖材料的收缩率要小，采用非结晶性或半结晶性塑材，收缩率通常在0.4~0.6%.2包胶结构设计规范：1：基体分型面上均要有拉胶槽：2：基体压胶槽宽度为1.2或1.8mm。
封胶是平面的，选1.2mm,封胶工艺复杂处选1.8mm,3：包胶区域拐角位或细长部位需做有台阶的拉胶孔;包胶区域周边基体上有拉胶槽或间隔性拉胶槽，槽深1.0mm宽1.0mm。
拉钉孔尽量多做(20~30mm间距)，且尽量靠近边缘或拐角,角落等位置。
拉钉孔与骨架上的筋板位边距应大于≥1mm,防止包胶料溢胶到筋位空隙处,形成漏胶或披锋.4：深于5mm 以上的孔或槽包胶，在包胶结束端应有反扣设计，避免包胶粘定模型头。
5:类似结构R 与X 的封胶间隙必须在于1.0mm 以上。
否则会出现封胶问题，出现毛边（下图）。
包胶(二次注塑)模具设计及加工要求包胶模具是否合格，模具结构设计及制作加工时的FIT模过程非常重要，所有参与设计及制作加工工序的人员必须记住，包胶后的产品效果最佳状态就应该像双色模具注塑出来的效果完全一样，所以，我们的包胶模具FIT 模效果，就应该是当成制作双色模具完全一样，每一道加工工序都可能影响最后的FIT模，任何的加工结果都会与模具进度及产品质量息息相关。
（一）设计要求1)由于包胶模具分型面接触位置比较小，模胚上面必须加平衡块。
2)包胶模具设计时一般采用标准小水口模胚，二次注塑时一射胶件尽量摆放在前模。
3)包胶模具的软胶胶位厚度最好在1.3mm至1.8mm之间(最好1.5mm左右)，否则需要检察产品图纸时建议客户修改配合，胶位薄过1.3mm，走胶会比较困难，胶位厚过1.8mm，生产时软胶容易缩水。
4)包胶模具入水非常重要，入水点必须充分考虑走胶的平衡，入水点大小必须可以调节，大块区域软胶入水点不能大过ф1.5mm，小块区域软胶位置入水点不能大过ф0.8mm，为了保障走水平衡，建议制作入水点全部先做到小于ф0.8mm，便于第一次试模时在注塑机上面调整，包胶模具二次注塑胶料是软胶的产品，模具唧嘴小端不可大于ф2.5mm，否则生产时容易唧嘴粘模，大端不能大于ф6mm，否则唧嘴由于冷却不够容易短水口，为了防止流道粘模，流道设计尽量采用U型,流道单边斜度用15゜接顺R，流道及小水口大端不能大于6mm，水口扣针必须按公司的标准加工。
5)包胶模具顶出结构必须考虑顶出的平衡，否则软胶顶出之后容易变形，不能直接平衡顶出的产品，设计结构的时候需要考虑缩呵来改善顶出平衡问题。
6)为了保障包胶注塑后顶出的胶件外观合格，设计的顶出装置必须是镶ABS或者亚加力的硬胶块。
包胶(二次注塑)模具设计及加工要求7)如果包胶模具结构有行位封胶，行位尽量设计在前模，原因是前模行位方便FIT模。
8)为了保障封胶止口的强度，二次注塑材料是软胶的产品，封胶止口宽度尽量不能小于0.8mm，二次注塑材料是硬胶的产品，封胶止口宽度尽量不要小于至1.0mm，否则，需要建议客户修改产品来配合。
