滚珠丝杆中线速度与角速度转换关系

设计选型公式集合一、扭矩、功率公式1)P=T∗N9550（电机功率）2)T=P∗9550N（电机扭矩）3)P=F*V （直线运动）4)P=T*ω（圆周运动）P：功率(W)T：转矩 (N.M)N：转速(R/min)ω：角速度rad/s (360度=2πrad)减速机的核心：减速增矩电机转速除以算出来的转速，等于整个系统的传动比i二、线速度、角速度和转速关系1)N=V∗602∗π∗R物体速度和滚轮转速的关系2)ω=2∗π∗N60圆周运动常用转速转化为角速度来计算3)N=V∗60Pb丝杆线速度与转速关系4)V=ω*R 线速度与角速度的关系5)∵T=PbV , T=2πω∴PbV =2πω→ω=2πVPb丝杆角速度与线速度的关系6)β=ωt =2πVPb∗t丝杠角加速度与线速度的关系V：线速度 m/sN：转速n/min，三相异步电机（1500/3000/1000）步进电机（600R以下）伺服电机（3000R左右）ω：角速度rad/s (360度=2πrad)Pb：丝杆导程（m）R：半径（m）T: 运行周期三、负载的受力情况匀速运动受力：1)F=μ*m*g水平直线运动2)F=m*g竖直运动3)T=F*R扭矩（同步带、齿条、各类带传动情况下）负载匀速扭矩（丝杆传动）4)T = F∗Pb2∗π∗ηF：力（N）m：质量(kg)g：重力加速度（9.8N/kg）μ：摩擦系数T：扭矩（N.m）J：惯量（kg.m2）β：角加速度（rad/s2）R：(与力相连的轮子的半径，单位m）Pb：丝杆导程（m）η：机械传动效率四：惯量、加速扭矩直线加速运动：1)F=m*a惯性力矩2)a=v/t加速度a：加速度（m/s2）圆周加速运动：1)T=j*β惯性扭矩2)J=m*r2转动惯量3)β=ω/t 角加速度4)ω=2*π*N角速度5)J=m(Pb2π)2丝杆负载直线运动质量等价转动惯量等价推导公式：J=m(2πr2π)2=mr2T：扭矩（N.m）J：惯量（kg.m2）ω：角速度rad/s (360度=2πrad)β：角加速度（rad/s2）t：加速时间（s）Pb：丝杆导程（m）m：质量(kg)五、基本参数普通电机功率：P = k∗F∗Vη电机功率选择k：工况系数 1.5-3F：负载F=μ*m*gη：机械传动效率，效率=齿轮*齿轮*轴承*链轮 0.5-0.8 例：P=2*100*10*0.2*0.5/0.6=370W其中：2 系数K100 负载质量10 重力加速度0.2 摩擦系数0.5 负载速度0.6 效率控制电机J：惯量（kg.m2）V：线速度 m/sω：角速度rad/s (360度=2πrad)β：角加速度rad/s²例如：电机转速V=1500rpm角速度ω=2π*1500/60角加速度β=（2π*1500/60）/0.2s加速时间:普通电机 0.5s控制（步进）电机 0.2s加速惯量矩T =J*β补充说明旋转扭矩的计算：由外部负荷引起的摩擦扭矩（匀速扭矩、负载扭矩）摩擦扭矩如下∶电机快速选型时电机扭矩：T= K*T1步进电机 K= 6伺服电机 K= 2或3丝杆惯量：1、每单位长度的丝杠轴惯量为：H（根据选定的型号查参数表）假设丝杠轴全长L（行程+螺母长度+轴端）丝杆惯量∶J= H X L2、计算丝杠轴的惯量也可以自己使用圆柱体绕自身中心线旋转的转动惯量计算公式：J：转动惯量，单位：kg·cm²；m：丝杠轴质量，单位：kg；r: 丝杠半径，单位：cm；丝杠上的负载惯量（直线运动惯量）计算公式为：J：负载惯量，单位：kg·cm²；m: 负载质量,所有被驱动的直线运动部件的质量总和，单位：kg；A：皮带主动轮转一圈或者齿轮转一圈负载的行程，单位：cm；加减速机折算到电机轴上的转动惯量：。

滚珠丝杠的设计与计算一、滚珠丝杠的特长1、1驱动扭矩仅为滑动丝杠的1/3滚珠丝杠是滚珠丝杠与螺母间的螺纹沟槽做滚动运动，因此可获得高效率，与过去的滑动丝杠相比，驱动扭矩仅为1/3以下（图1与2）。

从而，不仅可将旋转运动变为直线运动，而且可以容易地将直线运动变成旋转运动。

图1：正效率（旋转→直线）图2：反效率（直线→旋转）1、1、1导程角的计算法……………………………………（ 1 ）β：导程角（度）d p：滚珠中心直径（mm）ρh：进给丝杠的导程（mm）1、12推力与扭矩的关系当施加推力或扭矩时，所产生的扭矩或推力可用（2）~（4）式计算。

（1）获得所需推力的驱动扭矩T：驱动扭矩Fa：导向面的摩擦阻力Fa=μ×mgμ：导向面的摩擦系数g：重力加速度（ 9.8m/s2）m：运送物的质量（ kg ）ρh：进给丝杠的导程（ mm ）η：进给丝杠的正效率（图1）（2）施加扭矩时产生的推力Fa：产生的推力（ N ）T：驱动扭矩（N mm ）ρh：进给丝杠的导程（ mm ）η：进给丝杠的正效率（图1）（3）施加推力时产生的扭矩T：驱动扭矩（N mm ）Fa：产生的推力（ N ）ρh：进给丝杠的导程（ mm ）η：进给丝杠的正效率（图2）1、1、3驱动扭矩的计算例用有效直径是：32mm，导程：10mm（导程角：5O41’的丝杠，运送质量为500Kg的物体，其所需的扭矩如下（1）滚动导向（μ=0.003）滚珠丝杠及（μ=0.003，效率η=0.96）导向面的摩擦阻力Fa=0.003×500×9.8=14.7N驱动扭矩（2）滚动导向（μ=0.003）滚珠丝杠及（μ=0.2，效率η=0.32）导向面的摩擦阻力Fa=0.003×500×9.8=14.7N驱动扭矩1、2保证高精度雄联滚珠丝杠，在被恒温控制的工场里，用最高水平的机械设备进行研磨，直到组装，检查，实行彻底的品质管理体系，以保证其精度。

转速线速度角速度之间的关系转速、线速度和角速度是物体运动中常用的概念，它们之间存在着一定的关系。

本文将从转速、线速度和角速度的概念入手，分析它们之间的关系，并探讨其应用。

我们来了解一下转速的概念。

转速是指物体绕轴心旋转的速度，通常用每分钟转数（RPM）表示。

转速的大小与物体旋转的快慢有关，当物体旋转的转数增加时，其转速也会增大。

例如，一个车轮每分钟旋转10圈，则其转速为10 RPM。

线速度是指物体上某一点在运动过程中所经过的路径长度与所花费的时间之比。

线速度的大小与物体运动的快慢有关，当物体的运动速度增加时，其线速度也会增大。

例如，一个车轮上某一点的线速度等于该点所在圆周的周长与所花费的时间之比。

角速度是指物体绕轴心旋转时，单位时间内转过的角度。

角速度的大小与物体旋转的快慢有关，当物体旋转的角度增加时，其角速度也会增大。

例如，一个车轮每分钟旋转360度，则其角速度为360°/min。

转速、线速度和角速度之间的关系可以通过几何关系和物理公式来描述。

在一个旋转的物体上，任意一点的线速度等于该点与轴心的距离乘以该点的角速度。

即线速度=距离×角速度。

这个关系可以用如下公式表示：v = rω，其中v表示线速度，r表示距离，ω表示角速度。

通过这个公式，我们可以得出以下结论：1. 当转速增大时，线速度和角速度也会增大。

这是因为转速的增加意味着物体旋转的快慢加快，线速度和角速度随之增大。

2. 当物体的半径增大时，线速度和角速度也会增大。

这是因为半径的增大意味着物体上某一点与轴心的距离增大，根据公式v = rω，线速度和角速度也会相应增大。

3. 当角速度增大时，线速度与距离之间的关系是线性的。

角速度的增大会导致线速度的增大，而这个增大是与距离成正比的。

转速、线速度和角速度之间的关系在实际应用中有着广泛的应用。

例如，在车辆运动中，转速和线速度的关系可以帮助我们计算车轮的旋转速度，从而控制车辆的运动。

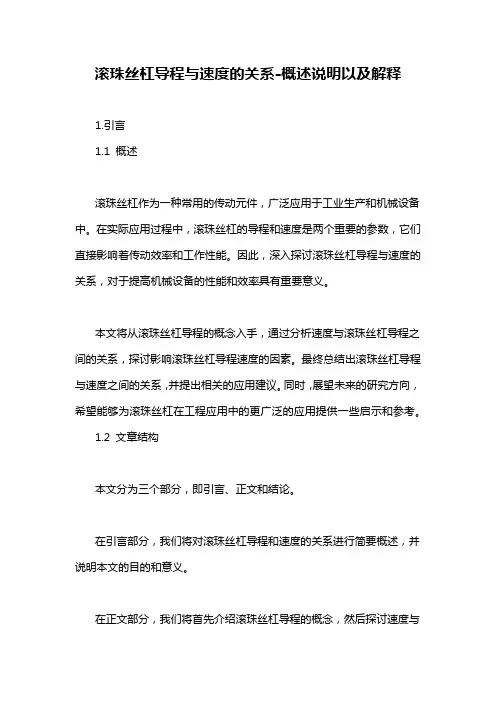

滚珠丝杠导程与速度的关系-概述说明以及解释1.引言1.1 概述滚珠丝杠作为一种常用的传动元件，广泛应用于工业生产和机械设备中。

在实际应用过程中，滚珠丝杠的导程和速度是两个重要的参数，它们直接影响着传动效率和工作性能。

因此，深入探讨滚珠丝杠导程与速度的关系，对于提高机械设备的性能和效率具有重要意义。

本文将从滚珠丝杠导程的概念入手，通过分析速度与滚珠丝杠导程之间的关系，探讨影响滚珠丝杠导程速度的因素。

最终总结出滚珠丝杠导程与速度之间的关系，并提出相关的应用建议。

同时，展望未来的研究方向，希望能够为滚珠丝杠在工程应用中的更广泛的应用提供一些启示和参考。

1.2 文章结构本文分为三个部分，即引言、正文和结论。

在引言部分，我们将对滚珠丝杠导程和速度的关系进行简要概述，并说明本文的目的和意义。

在正文部分，我们将首先介绍滚珠丝杠导程的概念，然后探讨速度与滚珠丝杠导程之间的关系，最后分析影响滚珠丝杠导程速度的因素。

最后，在结论部分，我们将总结滚珠丝杠导程与速度的关系，提出一些建议应用，并展望未来研究的方向。

通过这些内容，读者将能够更深入地了解滚珠丝杠导程与速度之间的联系，为相关领域的研究和实践提供一定的参考和指导。

1.3 目的本文旨在探讨滚珠丝杠导程与速度之间的关系，通过深入分析滚珠丝杠导程的概念、速度与导程的关系以及影响导程速度的因素，旨在帮助读者更好地理解滚珠丝杠的工作原理和性能特点。

同时，本文还旨在为工程设计和应用提供一些参考建议，帮助读者在实际应用中更有效地选择和使用滚珠丝杠，提高系统的运行效率和精度。

通过本文的研究和总结，可以为进一步探讨滚珠丝杠技术的发展方向提供一定的指导与借鉴。

2.正文2.1 滚珠丝杠导程的概念:滚珠丝杠是一种将旋转运动转换为直线运动的装置。

它由螺杆、母螺母和滚珠组成。

滚珠丝杠导程则是指每转一圈螺杆，母螺母前进的距离，通常以毫米或英寸表示。

滚珠丝杠导程的大小决定了其传动速度和精度。

导程越大，每转一圈时前进的距离越长，速度也就越快。

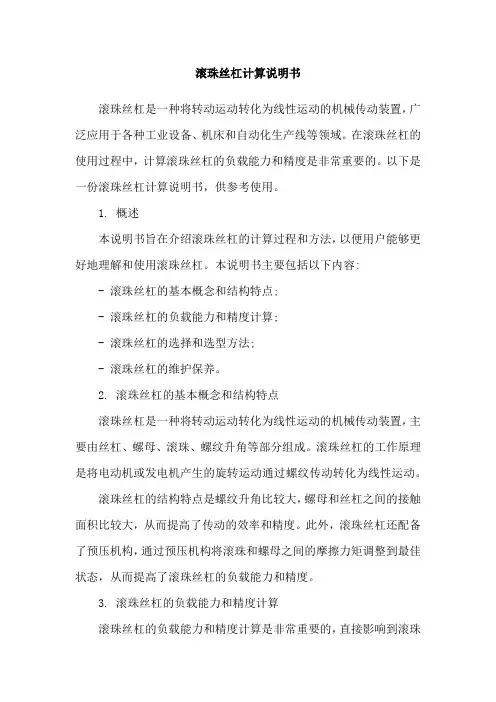

滚珠丝杠计算说明书滚珠丝杠是一种将转动运动转化为线性运动的机械传动装置，广泛应用于各种工业设备、机床和自动化生产线等领域。

在滚珠丝杠的使用过程中，计算滚珠丝杠的负载能力和精度是非常重要的。

以下是一份滚珠丝杠计算说明书，供参考使用。

1. 概述本说明书旨在介绍滚珠丝杠的计算过程和方法，以便用户能够更好地理解和使用滚珠丝杠。

本说明书主要包括以下内容:- 滚珠丝杠的基本概念和结构特点;- 滚珠丝杠的负载能力和精度计算;- 滚珠丝杠的选择和选型方法;- 滚珠丝杠的维护保养。

2. 滚珠丝杠的基本概念和结构特点滚珠丝杠是一种将转动运动转化为线性运动的机械传动装置，主要由丝杠、螺母、滚珠、螺纹升角等部分组成。

滚珠丝杠的工作原理是将电动机或发电机产生的旋转运动通过螺纹传动转化为线性运动。

滚珠丝杠的结构特点是螺纹升角比较大，螺母和丝杠之间的接触面积比较大，从而提高了传动的效率和精度。

此外，滚珠丝杠还配备了预压机构，通过预压机构将滚珠和螺母之间的摩擦力矩调整到最佳状态，从而提高了滚珠丝杠的负载能力和精度。

3. 滚珠丝杠的负载能力和精度计算滚珠丝杠的负载能力和精度计算是非常重要的，直接影响到滚珠丝杠的使用寿命和性能。

以下是滚珠丝杠的负载能力和精度计算的一般方法:- 负载能力计算：根据滚珠丝杠的结构特点和工作原理，滚珠丝杠的负载能力主要取决于螺母和丝杠之间的接触面积和摩擦力矩。

可以通过计算滚珠丝杠的螺纹升角、螺母和丝杠的材料强度、接触面积和摩擦力矩等因素来确定滚珠丝杠的负载能力。

- 精度计算：滚珠丝杠的精度计算主要涉及到螺纹的加工精度和装配精度等方面。

可以通过计算螺纹的加工误差、螺母和丝杠的装配误差等因素来确定滚珠丝杠的精度。

4. 滚珠丝杠的选择和选型方法在选择和选型滚珠丝杠时，需要根据具体的使用条件和要求来确定合适的滚珠丝杠类型和参数。

以下是滚珠丝杠的选择和选型方法: - 选择滚珠丝杠的类型：根据具体的使用条件和要求，选择合适的滚珠丝杠类型。

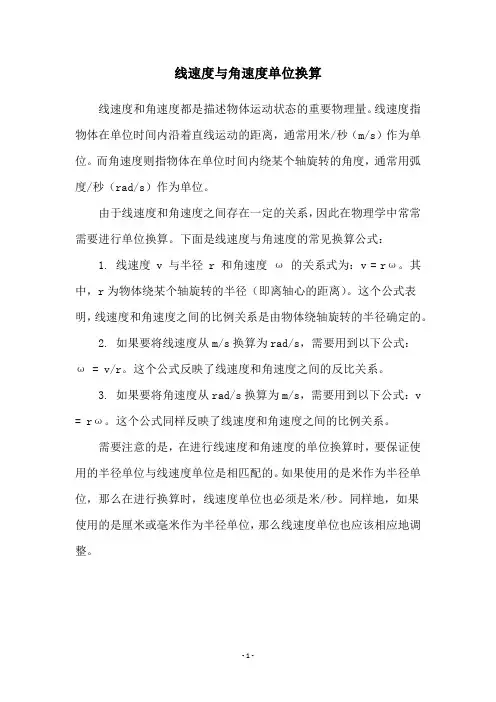

线速度与角速度单位换算
线速度和角速度都是描述物体运动状态的重要物理量。

线速度指物体在单位时间内沿着直线运动的距离，通常用米/秒（m/s）作为单位。

而角速度则指物体在单位时间内绕某个轴旋转的角度，通常用弧度/秒（rad/s）作为单位。

由于线速度和角速度之间存在一定的关系，因此在物理学中常常需要进行单位换算。

下面是线速度与角速度的常见换算公式：
1. 线速度 v 与半径 r 和角速度ω的关系式为：v = rω。

其中，r为物体绕某个轴旋转的半径（即离轴心的距离）。

这个公式表明，线速度和角速度之间的比例关系是由物体绕轴旋转的半径确定的。

2. 如果要将线速度从m/s换算为rad/s，需要用到以下公式：
ω = v/r。

这个公式反映了线速度和角速度之间的反比关系。

3. 如果要将角速度从rad/s换算为m/s，需要用到以下公式：v = rω。

这个公式同样反映了线速度和角速度之间的比例关系。

需要注意的是，在进行线速度和角速度的单位换算时，要保证使用的半径单位与线速度单位是相匹配的。

如果使用的是米作为半径单位，那么在进行换算时，线速度单位也必须是米/秒。

同样地，如果
使用的是厘米或毫米作为半径单位，那么线速度单位也应该相应地调整。

- 1 -。

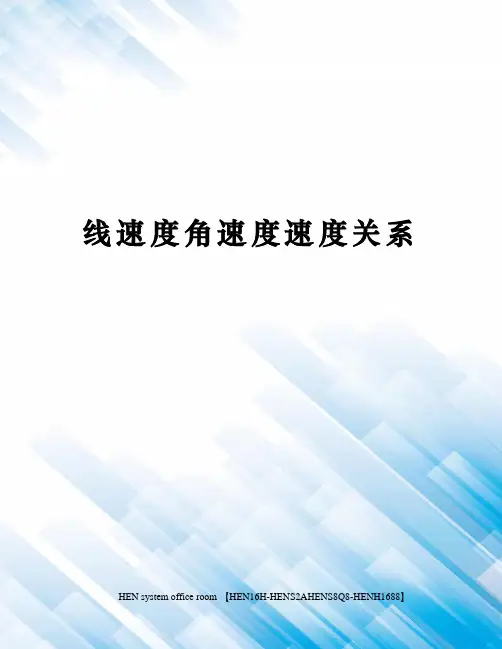

线速度角速度速度关系 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】线速度、角速度与转速线速度、角速度与转速线速度V就是物体运动的速率。

那么物理运动360度的路程为：2πR 这样可以求出它运动一周所需的时间，也就是圆周运动的周期：T=2πR/V角速度ω就是物体在单位时间内转过的角度。

那么由上可知，圆周运动的物体在T（周期）时间内运动的路程为2πR ,也就可以求出它的角速度：ω=2π / T =V / R线速度与角速度是解决圆周运动的重要工具，解题时要灵活运用。

高一物理公式总结匀速圆周运动1.线速度V=s/t=2πR/T2.角速度ω=Φ/t=2π/T=2πf ω×r=V3.向心加速度a=V2/R=ω2R＝(2π/T)2r4.向心力F心＝mV2/r＝mω2r＝mr(2π/T)2＝mωv=F合5.周期与频率：T＝1/f6.角速度与线速度的关系：V＝ω r7.角速度与转速的关系ω＝2 π n (此处频率与转速意义相同)8.主要物理量及单位：弧长(s):米(m)；角度(Φ)：弧度（rad）；频率（f）：赫（Hz）；周期（T）：秒（s）；转速（n）：r/s；半径(r):米（m）；线速度（V）：m/s；角速度（ω）：rad/s；向心加速度：m/s2。

注：（1）向心力可以由某个具体力提供，也可以由合力提供，还可以由分力提供，方向始终与速度方向垂直，指向圆心；（2）做匀速圆周运动的物体，其向心力等于合力，并且向心力只改变速度的方向，不改变速度的大小，因此物体的动能保持不变，向心力不做功，但动量不断改变。

转速、线速度与角速度：v = (2 π r)/T ω = 2 π/Tv = 2 π r/60 ω = 2 π n/60(T为周期，n为转速，即每分钟物体的转数)。

微量进给、脉冲速度以及滚珠丝杠导程之间的关系1、使用步进电机时的最小进给量
S=E*Ph*A/360
S：最小进给量，mm
E：步进电机和驱动器的步进角度，度
Ph：滚珠丝杠的导程，mm
A：减速比，即滚珠丝杠转速/电机转速
2、使用伺服电机时的分辨率
S=Ph*A/B
S：最小进给量，mm
Ph：滚珠丝杠的导程
A：减速比，即滚珠丝杠转速/电机转速
B；角度测试仪和驱动器的分辨率，即每转脉冲数，p/rev 3、使用步进电机时脉冲速度的计算
F=V*1000/S
F：脉冲速度，Hz
V：进给速度，m/s
S：最小进给量，mm
4、滚珠丝杠导程的计算
Ph=60000V/N/A
Ph：滚珠丝杠的导程
V：进给速度，m/s
N：电机的额定转速，rpm
A：减速比，即滚珠丝杠转速/电机转速
总结：从上述公式知道，滚珠丝杠的最小进给量和其精度没有关系，在实际使用中不要认为系统的最小进给量越小则其丝杠的精度也越高。

要想使最小进给量实现更小（即提高系统的分辨率）可以：①：相应提高步进电机和驱动器的细分数/伺服电机角度测试仪和驱动器的分辨率，②：减小丝杠的导程，③：改变减速比。

丝杠导程与转速的公式丝杠导程与转速公式的原理与应用一、丝杠导程和转速的概念丝杠是一种常见的力传递元件，它通过螺旋螺距的结构将旋转运动转化为直线运动。

丝杠传动通常用于精密机械设备的运动控制，如工业机器人、木工机器、汽车组装线等等。

在丝杠传动中，导程是一个重要的参数，它是丝杠上的螺距长度，即螺旋线一周的长度。

导程通常以毫米或英寸为单位进行表示。

丝杠导程对于机械运动的速度、精度、稳定性等方面都有影响。

转速是指在单位时间内旋转一周的次数，通常以每分钟或每秒钟转数为单位进行表示。

在丝杠传动中，转速也是一个重要的参数，它直接影响到机械系统的运动速度和效率。

二、丝杠导程与转速的公式丝杠导程与转速之间存在着一定的关系，可以通过公式进行计算。

下面是丝杠导程和转速的公式：1. 丝杠速度公式丝杠速度 = 导程× 转速丝杠速度的单位通常是毫米/秒或英寸/秒，导程的单位通常是毫米或英寸，转速的单位通常是每分钟或每秒钟转数。

丝杠速度公式表示了丝杠在运动时的线速度和角速度之间的关系。

在实际应用中，我们可以通过控制丝杠的转速来调节机械的运动速度，从而实现对机械系统的精准控制。

2. 丝杠转速公式丝杠转速 = 进给速度 / 导程丝杠转速的单位通常是每分钟或每秒钟转数，进给速度的单位通常是毫米/秒或英寸/秒，导程的单位通常是毫米或英寸。

丝杠转速公式表示了丝杠在运动时的角速度和线速度之间的关系。

在实际应用中，我们可以通过设置丝杠的导程和进给速度来确定机械系统的转速和运动速度，从而实现对机械系统的精准控制。

三、丝杠导程与转速的应用场景丝杠导程与转速公式在机械控制、自动化控制、工业制造等领域得到广泛应用。

下面列举几种常见的丝杠传动的应用场景。

1. 工业机器人工业机器人通常采用丝杠传动来实现运动控制。

通过控制丝杠的转速和导程，可以实现机器人的精准运动和控制。

2. 木工机器木工机器通常采用丝杠传动来实现木材的切割和加工。

通过控制丝杠的转速和导程，可以实现木工机器的精准运动和速度控制。
