2018年中考物理试题分项版解析汇编(第04期)专题12电路电流电压电阻(含解析)

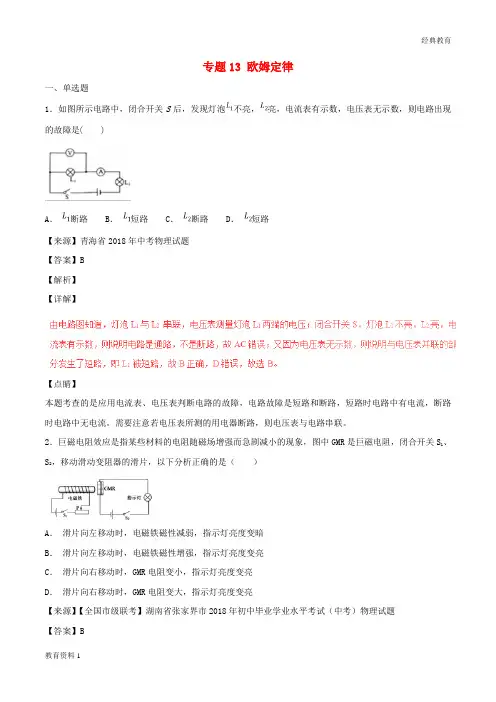

专题13 欧姆定律一、单选题1．如图所示电路中，闭合开关S后，发现灯泡不亮，亮，电流表有示数，电压表无示数，则电路出现的故障是A．断路 B．短路 C．断路 D．短路【来源】青海省2018年中考物理试题【答案】B【解析】【详解】【点睛】本题考查的是应用电流表、电压表判断电路的故障，电路故障是短路和断路，短路时电路中有电流，断路时电路中无电流。

需要注意若电压表所测的用电器断路，则电压表与电路串联。

2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A．滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B．滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C．滑片向右移动时，GMR电阻变小，指示灯亮度变亮D．滑片向右移动时，GMR电阻变大，指示灯亮度变亮【来源】【全国市级联考】湖南省张家界市2018年初中毕业学业水平考试（中考）物理试题【答案】B【解析】【详解】故选B。

【点睛】考查了欧姆定律的应用，关键是电路的动态分析，当滑动变阻器电阻变化时，根据欧姆定律判断电流的变化，进一步判断磁场的强弱变化以及GMR电阻的变化，则可知指示灯的亮度变化情况。

3．如图所示电路，电源电压为保持不变，电流表的量程为，电压表的量程为，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A．电压表示数增大，电流表示数减小B．电压表示数与电流表示数的比值不变C．滑动变阻器R的电阻最大值与最小值之比为8：3D．整个电路的电功率的最大值与最小值之比为9：4【来源】2018年湖北省十堰市中考物理试题【答案】C【解析】【详解】由图知，灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；A、将滑动变阻器滑片由右向左移动，滑动变阻器连入的电阻变小，由于电源电压不变，则根据欧姆定律可知电路中的电流变大，即电流表示数变大；根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表示数变小，故A错误；B、电压表示数与电流表示数的比值，即为变阻器连入电路的阻值，因为滑片由右向左移动，滑动变阻器连入的电阻变小，，所以电压表示数与电流表示数的比值变小，故B错误；C、由得灯丝的电阻为：，灯正常发光时的电流为：；则，所以电路中的最大电流应为，此时灯泡正常发光；由欧姆定律可得，电路中的最小总电阻：；所以，滑动变阻器连入电路的最小值：；电路中的最大电功率：。

2108年中考物理真题归类汇编——“电表示数变化”考题荟萃（一）类型一：滑动变阻器与用电器串联1．（2018•滨州）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变小2．（2018•凉山州）如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（）A．电压表读数变小，电流表读数变小B．电压表读数变大，电流表读数变小C．电压表读数变大，电流表读数变大D．电压表读数变小，电流表读数变大3．（2018•新疆）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗4．（2018•攀枝花）如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表的示数变大，电压表V1的示数变小，V2的示数不变B．电流表的示数变大，电压表V1的示数变小，V2的示数变大C．电流表的示数变小，电压表V1的示数变大，V2的示数变小D．电流表的示数变大，电压表V1的示数不变，V2的示数变小5．（2018•自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变6．（2018•南充）在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A．电压表V1示数不变，电压表V2示数变大B．电流表A示数变大C．电压表V2示数与电流表A示数的比值变小D．电压表V1示数与电流表A示数的比值不变7．（2018•广安）如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A8．（2018•安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。

补全对话及短文填空（词或句子）或语法填空（1.【2018年山东省青岛市】根据短文内容，从短文后的选项中选出能填入空白处的最佳选项，并在答题卡上将该项涂黑。

These days people are crazy about Wu Dajing. __________26__________ He broke his ownworld record in men’s 500m short track speed skating(短道速滑)!_________27_________When he was young, he noticed two Chinese speed skaters on TV and then he decided to take up this sport. Wu smarted to learn to skate in 2004, and six years later he became a member of the national team. On February 22, 2018. Wu won the men’s 500m short track speed s kating with a time of 39.584 seconds and became the first Chinese man to win an Olympic short track gold. “_________28_________I’m happy to win China’s first gold here and I look forward to the 2022 Beijing Winter Olympics,” Wusaid._________29_________In fact, it is the first time Wu has shown his talent in skating.__________30__________ He has won many medals at many world championships (锦标赛). Wu believes that as long as he works hard, he will succeed.A. Many people think he is really the “pride of China”B. I did my best in the event.C. He won second place in the same competition four years ago in SochiD. The young man won China’s first gold at the 2018 PyeongChang Winter Olympic Games.E. Wu was born on July 24,1994 in Jiamusi, Heilongjiang Province, China.2.【2018年山东省青岛市】根据短文内容，用方框中所给词语的适当形式填空，使文章通顺、完整。

第十四课电流和电路电压电阻基础知识过关一、两种电荷1.摩擦起电：①定义：用摩擦的方法使物体带电，叫做摩擦起电。

②实质：自由电子发生了。

得到电子带负电，失去电子带正电。

2.带电体的性质：能够轻小物体。

3.两种电荷：①电荷：用丝绸摩擦过的玻璃棒所带的电荷；②电荷：用毛皮摩擦过的橡胶棒所带的电荷。

4.相互作用：同种电荷互相，异种电荷互相。

5.验电器：①作用：检验物体是否带电；②原理：。

二、原子及其结构1.物质的构成：常见的物质是由、构成的。

2.原子原子核（带电荷）质子（带正电）（带负电）中子（不带电）3.在通常情况下，原子核和核外电子所带电荷数，原子整体不显电性，物体对外也不显电性。

三、电流1.形成：电荷的形成电流。

2.方向：规定定向移动的方向为电流方向。

3.单位及其换算：（A），毫安（mA），微安（µA）；1A= mA=106µA。

四、电压1.作用：使电路中自由电荷定向移动形成电流。

2.单位及其换算：（V），千伏（kV）；1kV= V。

五、电路1.电路的构成：①电源：能够提供的装置；②用电器：消耗电能的装置；③开关：控制电路的装置；④导线：输送电能的装置。

2.电路的三种状态六、串联和并联七、电流表和电压表八、电阻1.物质的导电性2.定义：在物理学中，用电阻来表示导体对电流作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越，通常用字母表示。

3.单位：欧姆，简称欧，符号是，比较大的单位有千欧（kΩ）、兆欧（MΩ）。

4.单位换算：1kΩ= Ω= MΩ。

5.影响因素：导体的电阻是导体本身的一种性质，它的大小与导体的、、以及温度等因素有关；材料一定时，导体长度越长，横截面积越小，导体的电阻越。

6.滑动变阻器高频考点过关考点一：两种电荷1．（2022•盐城）用相同的绝缘细线将带正电的轻质甲球和不带电的轻质乙球悬挂，下列情形正确的是（）A．B．C．D．2．（2022•东营）关于静电的知识，下列说法正确的是（）A．摩擦起电创造了电荷B．用丝绸摩擦玻璃棒，正电荷从丝绸转移玻璃棒上C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上D．相互吸引的两个轻小物体，一定是带了异种电荷3．（2022•襄阳）小强的课桌上有以下物品，通常情况下属于导体的是（）A．塑料刻度尺B．玻璃镜片C．金属小刀D．橡皮4．（2022•常州）下列粒子中，带负电的是（）A．电子B．质子C．中子D．原子核5．（2022•西藏）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。

2018年中考科学（物理部分）试题1. 一个成年人正常的步行速度大约是（）A. 1.2 米/秒B. 24 米/秒C. 36 千米/秒D. 48 分米/秒【答案】A【解析】因为人步行时1秒钟大约能走1m，所以人步行的速度大约是1m/s，故四个选项中A最接近。

故选：A.2. 大游轮向东匀速直线行驶，小金面朝游轮前进方向，在游轮上的A 位置竖直向上起跳，落下时的位置在（不计空气阻力）（）A. .A 位置的东侧B. .A 位置的西侧C. .A 位置D. .以上三种情况都有可能【答案】C【解析】游轮匀速直线运动时，人游轮上竖直向上跳起时，由于惯性仍然保持与游轮相同的运动速度和运动方向，所以会落回原处。

故选C。

点睛：惯性是物体固有的属性，一切物体在任何情况下都有惯性．3. 如图，粗糙程度相同的水平地面上，重30 牛的物块在AB 段受F=10 牛的水平拉力作用，向右做匀速直线运动，到B 点时撤去水平拉力，物块仍继续运动，到C 处静止。

下列说法正确的是（）A. 在AB 段物块受到水平向右的摩擦力，大小为10 牛B. 在AB 段物块受到水平向左的摩擦力，大小为20 牛C. 在BC 段物块受到水平向左的摩擦力，大小为10 牛D. 在C 点物块受到水平向右的摩擦力，大小为30 牛【答案】C【解析】在AB 段物块向右做匀速直线运动，受力平衡，摩擦力等于拉力，方向向左，在BC 段，由于压力和接触面的粗糙程度相同，故摩擦力不变，仍为10N, 到C 处静止，在C 点物块不受摩擦力，故选C. 4. 如图为掷出的实心球的运动轨迹，实心球离开手后在空中飞行过程中最高点所受到的力（）A. 只有重力B. 重力和空气阻力C. 重力和手的推力D. 重力、空气阻力和手的推力【答案】B【解析】实心球离开手之前，受到重力和手的支持力的作用，实心球离开人手后在空中飞行过程中只受到重力作用和空气阻力。

故选B.5. 跳绳是大家喜爱的体育运动之一，小金的质量为50 千克，每次跳起高度约为6 厘米（人整体上升，如图所示），一分钟跳100 次，下列说法正确的是（）A. 向上起跳过程中小金的动能持续增大B. 在整个跳绳过程中小金的机械能守恒C. 小金跳一次克服重力做功约3 焦D. 小金在这一分钟内跳绳的功率约为50 瓦【答案】D【解析】A. 向上起跳过程中小金的动能转化为重力势能，动能不断较小，故A错误；B. 在整个跳绳过程中小金的机械能转化为内能，机械能不守恒，故B错误；C. 小金跳一次克服重力做功约W＝Gh＝mgh＝50 kg10N/kg0.06m＝30J,故C错误；D. 小金在这一分钟内跳绳的功率约为P＝＝50W,故D 正确。

电路电流电压电阻一、单选题1.如图所示，用毛皮摩擦过的橡胶棒取接触验电器金属球，发现验电器的箔片张开，下列说法错误的是（）A.摩擦起电的实质是电子的转移B.箔片张开是由于同种电荷相互排斥C .箔片张开说明橡胶棒带电D•验电器的乙部件必须是导体2.为治理雾霾天气，环保部门加理了对PM2.5的监测.如图是某兴趣小组设计的监测PM2. 5的四个电路图，其中R是气敏电阻，阻值随PM2. 5浓度增大而减小，心是保护电阻.现要求PM2. 5浓度越大，电表的示数就越大，则符合要求的电路图是（）®----- ,，也闭合开关时红灯亮,3. 某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人 后门来人闭合开关时绿灯亮，图中的电路符合要求的是（4.下列物品中，通常情况下属于导体的是（） A .玻璃杯 B .陶瓷碗 C .铁锅 D .塑料勺5. 带电体之间的静电力是通过电场产生的.如图所示，两个相距一定距离的带同种电荷的 物体A 和B,可以这样分析A 带电体所受的静电力；A 处于B 激发的电场中，就受到了由B 指向A 的作用力.关于B 带电体受到的静电力，下列分析正确的是（ ）A .B 处于A 激发的电场中，就受到了由A 指向B 的作用力B ・B 处于自身激发的电场中，就受到了由A 指向B 的作用力C .A 处于B 激发的电场中，就对B 产生了由B 指向A 的作用力D .A 处于自身激发的电场中，就对B 产生了由B 指向A 的作用力6. 某型号家用全自动豆浆机，可以把它简化为电动机M 和加热管R 两部分.在图中能实现 这两部分各自独立工作的电路图是（）7. 下列说法正确的是（ ）A. 物理学规定正电荷定向移动的方向为电流方向B.导体的电阻由导体的长度、横截面积和电压决定C.导线用铜制造是利用了铜具有较好的导热性D.遥感卫星利用物体辐射的紫外线拍摄地面情况8.如图所示，两个小灯泡L、L?串联，闭合开关S, L发光，山不发光.发生这一现象的原因，不可能的是（）A.电源电压较低B."发生了断路C . L2发生了短路D . 1,2的实际功率很小9.通常情况下，关于一段粗细均匀的镣铭合金丝的电阻，下列说法中正确的是（）A.合金丝的电阻跟该合金丝的长度有关B .合金丝的电阻跟合金丝的横截面积无关C .合金丝两端的电压越大，合金丝的电阻越小D .通过合金丝的电流越小，合金丝的电阻越大10.如图所示，电路中a、b是电表，闭合开关要使两灯发光，则（）L：A .a是电压表，b是电流表B .a、b都是电压表C .a是电流表，b是电压表D .a、b都是电流表L 11（A）（V）A・①变大，®变小，灯泡变暗B .旧变小，③变大，灯泡变亮C . ©变小，®变小，灯泡变暗D . ©变大，®变大，灯泡变亮12.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）二、多选题13.如图所示是某同学设计的家庭电路，电灯开关已断开.下列说法正确的是（）A.灯泡和两孔插座是串联的B .试电笔接触M点，航管不发光C.开关和三孔插座的连接都是错误的D .试电笔插人两孔插座的左孔，氛管发光是安全的，下列说法正确的是（）B .只闭合％P 向右滑动，a 的示数的变化量与旭示数的变化量的比值变小C .闭合&、S3,断开S2,鬲的示数大于A2的示数D .闭合S 、S2、S3, P 向左滑动,Ai 的示数减小三、填空题15. 教室的日光灯之间是—的（选填“串联”或“并联”），日光灯正常工作的电压 是_V, 16. 图甲所示电路中，当闭合开关S 后，两个电压表指针偏转角度相同，指针位置如图乙所 示.电阻&两端的电压为 V,电阻佑、R2的阻值之比为17. 一只电烙铁的铭牌上标着“220V 100W ”的字样，它正常工作时，电压是 V,电阻 18. 摩擦起电实际上是电子在物体之间的转移.与丝绸摩擦过的玻璃棒带正电，是因为在摩 擦过程中玻璃棒_了电子（选填“得到”或“失去”）.19. 如图所示，电源电压保持不变，a 是从电压表的负接线柱引出的导线接头.a 与b 处相 接时，电压表示数为6.0V ；使a 与b 处断开，然后与c 处相接，闭合开关S 后，电压表示 数为4. 5V,这时灯泡哉两端的电压为V.20. 某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电A . a 是电压表流为—安，这段时间内电流做功为—焦，该导体两端电压改变为6伏时，其电阻为—欧. 21.在陶瓷、铁、玻璃中，属于导体的是—；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是—.22.多媒体教室中的投影仪与日光灯是联的；遥控器通过发出对投影仪进行操控.23.在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用.若想让灯泡和电铃同时工作，需要闭合开关；若同时闭合&和可以工作的用电器是24.在如图所示的电路中，电源电压保持不变，闭合电键S,发现只两个电表的指针发生偏转，己知电阻&、滑动变阻器R?中仅一个出现了故障①电路中的故障可能是_；②接着，移动变阻器&的滑片P,只观察到一个电表的示数发生了改变，则故障一定是・25.如图所示的电阻箱的示数是。

专题12 电路电流电压电阻一、单选题1．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是A． B．C． D．【来源】广西梧州2018年中考物理试题【答案】B【解析】【详解】D．当只闭合开关时，两灯泡都发光；只闭合时绿灯亮。

故D不正确。

故答案为B。

【点睛】本题考查了电路的串、并联在实际中的应用，关键是知道红绿交通信号灯两灯泡不会同时亮，它们可以独立工作互不影响，从而找出最符合题意的答案。

2．取两个相同的验电器甲和乙，使甲带电，乙不带电。

如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角A．甲、乙都增大 B．甲、乙都减小C．甲、乙都不变 D．甲减小，乙增大【来源】广西梧州2018年中考物理试题【答案】C【解析】【详解】【点睛】本题解答的关键是要知道橡胶棒是绝缘体，无法发生电荷的转移，因此金属箔的张角不会变。

3．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A． 3：4 B． 4：3 C． 7：3 D． 4：7【来源】青海省2018年中考物理试题【答案】A【解析】【详解】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=，由于电流表示数变化了，则说明通过R2的电流是I2=，又因为并联电路各支路两端的电压相等，即U1=U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故选A。

【点睛】本题考查的是串、并联电路的特点和电能的计算，解题的关键是得到两个支路电流大小。

4．用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是A．带正电荷B．带负电荷C．不带电荷D．无法判断【来源】青海省2018年中考物理试题【答案】A【解析】【详解】自然界存在两种电荷，正电荷和负电荷，且同种电荷相互排斥，异种电荷相互吸引。

秘籍08电荷、电流、电压和电阻知识点1：两种电荷【典例探究1】自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫做_______电荷；人们把用毛皮摩擦过的橡胶棒带的电荷叫做_______电荷。

【解题思路】解题口诀技巧“玻正橡负”。

正负电荷定义方法：丝绸与玻璃棒摩擦，玻璃棒带正电；毛皮与橡胶棒摩擦，橡胶棒带负电。

【答案】正负【解题大招】根据“玻正橡负”可知，答案为：正；负。

【典例探究2】用丝绸摩擦过的玻璃小球A，让它去靠近吊在细线上的轻质小球B，再用小球B去靠近轻质小球C，小球A与B及小球B与C靠近时的情形如图所示，则小球C______（选填“一定”或“可能”）带______（选填“正”或“负”）电。

【解题思路】解题口诀技巧“同斥异吸吸轻小”。

当探究电荷间相互作用规律时，同种电荷相互排斥，异种电荷相互吸引带电体吸引轻小物体，可以简化口诀：同斥异吸吸轻小。

【答案】可能负【解题大招】用丝绸摩擦过的玻璃小球A带正电，由图可知，A和B相互排斥，根据“同斥”说明小球B带正电；小球B和小球C相互吸引，根据“异吸吸轻小”说明小球C带负电或不带电。

故答案为：可能；负。

【典例探究3】用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是正电荷。

下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷【解题思路】解题口诀技巧“失忆症”。

当遇到告知得失电子情况判断物体带何种电荷的问题，或根据物体带电荷种类反推得失电子情况的问题时，可以使用此大招。

“忆”谐音同“e”，表示电子。

症”谐音同“正”，表示正电荷。

大招“失忆症”可巧记物体失去电子带正电荷。

反之得到电子带负电荷。

【答案】B【解题大招】由题意可知与头发摩擦过的梳子带正电荷，根据大招“失忆症”，梳子失去电子带正电。

故答案为B。

知识点2：电流和电路【典例探究1】下列说法中错误的是（）A．正电荷定向移动的方向规定为电流方向B．导体容易导电是因为内部有大量的自由电荷C．电路中有电源，电路中就有电流D．电源外部的电流的方向是从电源的正极到负极【解题思路】（1）金属导体∶在金属导体内，发生定向移动的是带负电的自由电子。

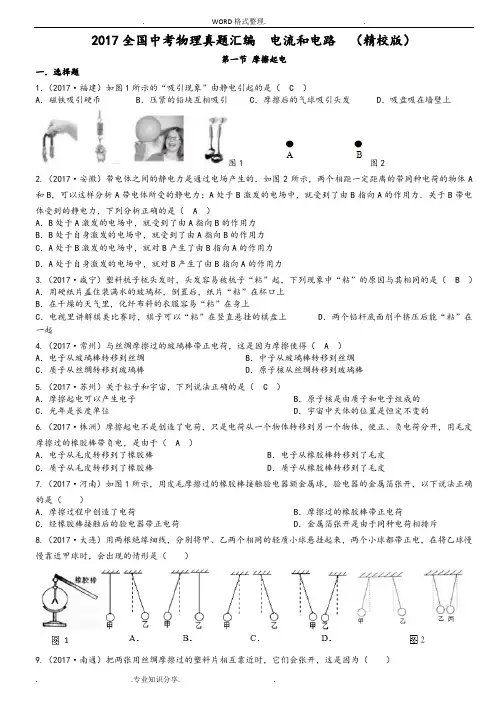

2017全国中考物理真题汇编电流和电路（精校版）第一节摩擦起电一．选择题1．（2017·福建）如图1所示的“吸引现象”由静电引起的是（ C ）A．磁铁吸引硬币 B．压紧的铅块互相吸引 C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上图1 图22.（2017·安徽）带电体之间的静电力是通过电场产生的．如图2所示，两个相距一定距离的带同种电荷的物体A 和B，可以这样分析A带电体所受的静电力；A处于B激发的电场中，就受到了由B指向A的作用力．关于B带电体受到的静电力，下列分析正确的是（ A ）A．B处于A激发的电场中，就受到了由A指向B的作用力B．B处于自身激发的电场中，就受到了由A指向B的作用力C．A处于B激发的电场中，就对B产生了由B指向A的作用力D．A处于自身激发的电场中，就对B产生了由B指向A的作用力3.（2017·咸宁）塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ B ）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上 D．两个铅杆底面削平挤压后能“粘”在一起4.（2017·常州）与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（ A ）A．电子从玻璃棒转移到丝绸 B．中子从玻璃棒转移到丝绸C．质子从丝绸转移到玻璃棒 D．原子核从丝绸转移到玻璃棒5.（2017·苏州）关于粒子和宇宙，下列说法正确的是（ C ）A．摩擦起电可以产生电子 B．原子核是由质子和电子组成的C．光年是长度单位 D．宇宙中天体的位置是恒定不变的6.（2017·株洲）摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩擦过的橡胶棒带负电，是由于（ A ）A．电子从毛皮转移到了橡胶棒 B．电子从橡胶棒转移到了毛皮C．质子从毛皮转移到了橡胶棒 D．质子从橡胶棒转移到了毛皮7.（2017·河南）如图1所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷 B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷 D．金属箔张开是由于同种电荷相排斥8.（2017·大连）用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是（）9.（2017·南通）把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（）A．同种电荷相互排斥 B．异种电荷相互排斥C．分子之间存在斥力 D．分子之间存在空隙10.（2017·衢州）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图2）．则下列判断正确的是（）A．乙带正电，丙带正电 B．乙带负电，丙带负电C．乙带负电，丙带正电 D．乙带正电，丙带负电11.（2017·郴州）现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电 B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电 D．一个小球带电，两个小球不带电12.（2017·广州）如图1，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带正电 B．带电棒一定带负电C．两片金属箔一定带异种电荷 D．两片金属箔一定带同种电荷图1 图2 图313.（2017·营口）如图2所示，用毛皮摩擦过的橡胶棒取接触验电器金属球，发现验电器的箔片张开，下列说法错误的是（）A．摩擦起电的实质是电子的转移 B．箔片张开是由于同种电荷相互排斥C．箔片张开说明橡胶棒带电 D．验电器的乙部件必须是导体14.（2017·常德）如图3所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（）A．A金属箔张角变小，说明它得到电子 B．B金属箔张角变大，说明两金属箔带上同种电荷C．自由电子从B向A定向移动，形成瞬间电流 D．正电荷从A向B定向移动，形成瞬间电流15.（2017·北京）下列物品中，通常情况下属于导体的是（）A．玻璃杯 B．陶瓷碗 C．铁锅 D．塑料勺16.（2017·乐山）下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙 B．运动鞋的橡胶底 C．玻璃杯 D．塑料直尺17.（2017·桂林）通常情况下，以下物体属于导体的是（）A．铁丝 B．木块 C．陶瓷碗 D．橡胶轮胎18.（2017·广西）下列物品中，通常情况下属于导体的是（）A．橡胶 B．金属小刀 C．塑料刻度尺 D．木制三角板19.（2017·菏泽）下列物品中，通常情况下属于导体的是（）A．玻璃杯 B．不锈钢锅 C．陶瓷碗 D．干木棒20.（2017·毕节）下列物品中，通常情况下属于导体的是（）A．玻璃瓶 B．橡皮擦 C．钢尺 D．塑料笔杆21.（2017·宜昌）下列每组物体在通常情况下都是绝缘体的是（）A．硬币、陶瓷罐 B．铅笔芯、刻度尺 C．玻璃棒，橡胶棒 D．人体、大地22.（2017·聊城）下列材料中，属于绝缘体的是（）A．金属 B．橡胶 C．人体 D．食盐水溶液23.（2017·呼和浩特）关于导体和绝缘体，下列说法正确的是（）A．绝缘体对电流的阻碍作用大，但能够带电 B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体 D．绝缘体不能导电的原因是因为绝缘体内没有电子24.（2017·扬州）在下列三个小实验中．如图1甲所示，用带电塑料棒靠近不带电的铝箔条一端时，铝箔条会向塑料棒偏转，原因是带电体具有吸引轻小物体的性质；如图乙所示，将一薄塑料片水平插入磁铁和回形针之间，回形针不会（会/不会）落下来；如图丙所示，将矿泉水瓶注满水并盖紧瓶盖，在a、b、c处开小孔（a和b在同一水平面上），只有 c 孔有水喷出．25.（2017·泰州）用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有吸引轻小物体的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图2所示），验电器的金属箔片张开，这是因为箔片带同（同/异）种电荷相互排斥，摩擦起电的实质是电子在物质间转移．图1 图2 图326.（2017·威海）丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中失去电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是同种电荷相互排斥．27.（2017·六盘水）丝绸与玻璃棒摩擦，丝绸会带负电荷，如果将丝绸与一个负电荷的轻质小球靠近，它们之间会互相排斥（选填“吸引”或“排斥”）．28.（2017·牡丹江）将两个充气后的气球用丝线悬挂起来，让它们碰在一起，再用毛织品分别摩擦两个气球相接触的部分，放开气球后观察到的现象是两个气球相互排斥，原因是和毛织品相互摩擦的两个气球带同种电荷，同种电荷相互排斥．29．（2017·兰州）用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器得到（选填“得到”或“失去”）电子，所带的负（选填“正”或“负”）电荷增多的缘故．30.（2017·河池）将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被吸引，这种现象叫摩擦起电；在摩擦起电过程中，机械能转化为电能和内能．31.（2017·绥化）在干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，这是用摩擦的方法使物体带电，带电体具有吸引轻小物体的性质．32.（2017·天水）用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带正电，用这根玻璃棒靠近悬挂的气球，气球被推开，则气球带正电．33.（2017·安徽）摩擦起电实际上是电子在物体之间的转移．与丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中玻璃棒失去了电子（选填“得到”或“失去”）．34.（2017·江西）如图3所示，是部分不同物质的原子核对电子束缚能力强弱的排序图，毛皮与图中的梳子摩擦最容易起电，且它们摩擦后毛皮带正电．（选填“正”或“负”）．35.（2017·庆阳）如图1所示是在中国科技馆一位同学在静电台上体验“怒发冲冠”游戏时的情景．体验者用手接触带电金属球后，她的头发就带上了同种（选填“同种”或“异种”）电荷，因而竖起张开．图1 图2 图336.（2017·淮安）将塑料绳的一端扎紧，另一端尽可能撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图2所示的现象，这是因为塑料丝带上了同种电荷，彼此相互排斥；使塑料丝带电的实质是电子在物体间发生了转移．37.（2017·齐齐哈尔）科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图1所示，这是由于头发丝带同种（选填“同种”或“异种”）电荷而互相排斥的结果．38.（2017·昆明）用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带负电．该小球之所以带这种性质的电荷，是因为它得到了电子（填“得到”或“失去”）．39.（2017·湘潭）如图，验电器是检测物体是否带电（选填“电”或“磁”）的仪器．用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有同种（选填“同种”或“异种”）电荷，相互排斥（选填“吸引”或“排斥”）．第二节电流和电路一选择题1．（2017·长春）下列用电器中，没有用到电流的热效应工作的是（ B ）A．电暖气 B．电风扇 C．电熨斗 D．电饭锅2.（2017·青岛）第一个发现“电流磁效应”的科学家是（ D ）A．法拉第 B．安培 C．牛顿 D．奥斯特3. （2017·大连）下列措施中，属于利用电流热效应的是（ B ）A．电视机的后盖有很多孔 B．电饭锅的发热板装在底部C．与空调器相连的导线很粗 D．电脑的主机中安装微型风扇4. （2017·菏泽）下列用电器中，利用电流热效应工作的是（ A ）5. （2017·牡丹江）下列用电器利用电流的热效应工作的是（ D ）6. （2017·怀化）下列用电器属于利用电流热效应工作的是（ A ）A．电饭锅 B．电风扇 C．计算机 D．电视机7. （2017·北京）下列家用电器中，将电流热效应作为工作原理的是（ B ）A．电视机 B．电热水器 C．抽油烟机 D．电冰箱8. （2017·六盘水）下列用电器中是利用电流热效应工作的是（ A ）A．电饭锅 B．洗衣机 C．电冰箱 D．电视机9. （2017·临沂）如图所示的几种器件，工作时应用了电磁感应现象的是（ B ）10. （2017·来宾）如图所示的家用电器中，利用电流热效应工作的是（ C ）图111. （2017·乌鲁木齐）下列家用电器中，工作电流最小的是（ D ）A．空调器 B．洗衣机 C．微波炉 D．电子钟12. （2017·哈尔滨）如上图1所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（ C ）A．滑动变阻器断路 B．滑动变阻器短路 C．灯泡L2短路 D．灯泡L2断路13. （2017·柳州）如图所示的电路中，开关S闭合后，两个灯泡都发光的是（ B ）图114. （2017·黄石）如上图1所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则（ C ）A．只有灯泡L1熄灭 B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮 D．灯泡L3熄灭，L1、L2均更明亮15. （2017·枣庄）如图所示，与实物一致的电路图是（ B ）16. （2017·青岛）（多选）下列关于物理概念的说法正确的是（AB ）A．电荷的定向移动形成电流 B．光从空气斜射入水中时，折射角小于入射角C．物体所受摩擦力的方向总是与它运动的方向相反 D．物体吸收热量，内能一定增加，温度一定升高二填空、作图题17. （2017·枣庄）如图1，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的负极，电池的电压为 0.6 V．18. （2017·淮安）为避免点燃烟花造成人员伤害．小明设计了烟花定时自动点火装置，原理如图2所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在 a （选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于通路状态，目的是进行倒计时，避免点燃烟花造成人员伤害．图1 图2 图319. （2017·绥化）如图3是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号．答案：20. （2017·百色）在图中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器能控制两只灯泡的亮度．答案：21. （2017·黔东南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．答案：22. （2017·贵阳）如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整．要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择．答案：23. （2017·扬州）如图，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．答案：24. （2017·兰州）根据电路图，以笔画线代替导线连接实物电路．答案：第三节串联和并联一选择题1．（2017·盐城）电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图1所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（ A ）A．“隔电电阻”大于“人体电阻” B．曲长管道应选用导电性能好、管壁较厚的铜管C．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联2.（2017·呼和浩特）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（ C ）图13. （2017·兰州）某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（ A ）4. （2017·成都）小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（ B ）A．一定是串联 B．一定是并联 C．有时是串联，有时是并联 D．不能判断是串联还是并联5. （2017·绥化）下列电路中，属于并联电路的是（ A ）6. （2017·随州）图1甲是小明的插线板，他发现开关控制着对指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的插孔仍然有电．他据此画出了开关、指示灯（带保护电阻）、插孔与火线、零线的连接电路原理图（如图1乙）．以下说法正确的是（ B ）A．图乙中的指示灯和保护电阻是并联关系 B．指示灯（带保护电阻）与插孔是并联关系C．指示灯（带保护电阻）与开关是并联关系 D．图甲中插孔之间是串联关系7. （2017·宜昌）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（ D ）A．两灯亮度不同 B．两灯两端的电压相等C．通过两灯的电流相等 D．通过两灯的电流不相等8. （2017·德州）小强把台灯的插头插在如右图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ B ）9. （2017·岳阳）有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（ C ）10. （2017·天津）某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（ C ）11. （2017·长沙）现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（ B ）12. （2017·福建）为了提高行车的安全性，有的汽车装有日间行车灯，如右图所示．当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起．下图所示的电路图中符合这一情况的是（ D ）13. （2017·深圳）高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（ C ）14. （2017·温州）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L 熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ B ）15. （ 2017·通辽）家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（ D ）16. （2017·鄂州）新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（ C ）17. （2017·邵阳）卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是（）18. （2017·黄冈）楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ D ）19. （2017·济宁）家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（ A ）20. （2017·苏州）带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行．下列电路设计符合要求的（ D ）21. （2017·临沂）如图是既能吹冷风又能吹热风的某品牌电吹风．小明设计的该电吹风的简化电路图，其中最合理的是（ D ）二填空、作图题22. （2017·舟山）小明在研究并联电路电流特点时，按图1所示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是 A1（电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是将“3”上的线头改接到“0.6A”处．图1 图2 图323. （2017·黑龙江）如图2所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是并联的；若只闭合开关S2，电阻R1和R2是串联的．（均选填“串联”或“并联”）24. （2017·长春）如图3所示，发光二极管与定值电阻串联．闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管不能发光（选填“仍能”或“不能”）．25. （2017·辽阳）如图1所示电路中，闭合开关A，R1与R2是并联连接的．当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将不变，电压表V的示数与电流表A2的示数之比将变大（后两空选填“变大”、“变小”或“不变”）答案：图1 图2 图326. （2017·大连）在家庭电路中，电灯的开关要接在电灯和火线之间，各种用电器都是并联的．27.（2017·吉林）如图2所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是并联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是 L2断路．28.（2017·贺州）街道两旁的节日小彩灯同时亮同时灭，由此不能（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为并（选填“串”或“并”）联．29.（2017·内江）请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图3所示的虚线方框内画出电路图．30.（2017·广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路．答案：第四节电流的测量一选择题1．（2017·广西）在国际单位制中，电流的基本单位是（ C ）A．W B．V C．A D．Ω2.（2017·扬州）测量是物理实验的基本技能，下列测量工具的使用，方法正确的是（ D ）3. （2017·怀化）图中，能直接测量通过灯L1电流的电路是（ D ）4. （2017·深圳）如图是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是（ C ）二填空题5. （2017·云南）如图所示，电流表的示数为 0.34 A。

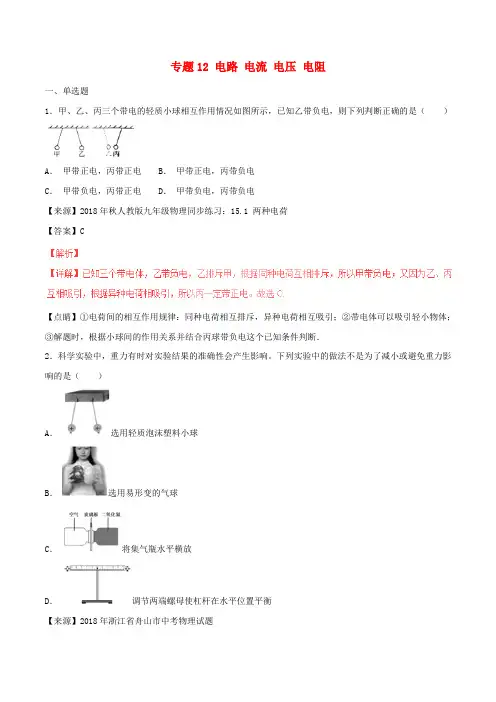

专题12 电路电流电压电阻一、单选题1．甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是（）A．甲带正电，丙带正电 B．甲带正电，丙带负电C．甲带负电，丙带正电 D．甲带负电，丙带负电【来源】2018年秋人教版九年级物理同步练习：15.1 两种电荷【答案】C【点睛】①电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；②带电体可以吸引轻小物体；③解题时，根据小球间的作用关系并结合丙球带负电这个已知条件判断．2．科学实验中，重力有时对实验结果的准确性会产生影响。

下列实验中的做法不是为了减小或避免重力影响的是（）A．选用轻质泡沫塑料小球B．选用易形变的气球C．将集气瓶水平横放D．调节两端螺母使杠杆在水平位置平衡【来源】2018年浙江省舟山市中考物理试题【答案】B【解析】【点睛】理解杠杆在水平位置平衡时，便于测量力臂，且可以避免杠杆自身的重对杠杆平衡的影3．科学实验中，重力有时对实验结果的准确性会广生影响。

下列实验中的做法不是为了减小或避免重力影响的是A． B． C． D．【来源】浙江省嘉兴市2018年中考科学（物理部分）试题【答案】B【解析】【详解】A、如图，轻质小球相互排斥而张开一定角度，因为重力的方向竖直向下，所以轻质小球可以减小重力对实验的影响，故A不符合题意；B、选用易形变的气球，演示力的作用相互，与重力无关，故B符合题意；C、演示扩散现象时，由于两种气体的密度不同，水平放置可以排除重力的干扰，使实验现象更具说服力，故C不符合题意；D、调节杠杆在水平位置平衡，可以排除杠杆的自重对杠杆平衡的影响，故D不符合题意；故选B。

【点睛】理解杠杆在水平位置平衡时，便于测量力臂，且可以避免杠杆自身的重对杠杆平衡的影响。

4．如图是电影院放映的电影《战狼2》中的一个画面。

下列说法正确的是（）A．电影放映机的镜头相当于一个凸透镜B．国旗是红色的，因为它吸收红光，反射其它色光C．电影放映厅的灯同时亮、同时灭，它们一定是串联的D．电影院中的射灯发出黄光，黄光是色光的三原色之一【来源】辽宁省辽阳市2018年中考物理试题【答案】A【解析】【点睛】此题考查的是物体的颜色、色光和颜料的三原色、生活中的透镜和串并联电路的识别，要认真分析，难度不大。

专题12 补全对话及短文填空（词或句子）或语法填空1.【2018年江西中考】请先阅读下面短文,掌握其大意,然后用方框中所给词的适当形式填空,并将答案填写到答题卡的相应位置。

每个词限用一次。

know life different back and interesting sign real find theyThe planet Mars is the closest and most similar planet to Earth. It is very___24___to scientists. For example, Mars has seasons with___25___weather, but other planets have the same temperatures all year round. Was there___26___on Mars?To find out, scientists need___27___if Mars ever had water. In 2004. two robot explores (探测器), or 'rovers', called Spirit and Opportunity were sent to look for___28___of water. These rovers can drive over rocks___29___all kind of rough ground. They can also use cameras and send photos___30___ to Earth. First, the two rovers found chemicals and patterns (图文) in the rocks that were probably made by water. Then, they moved to another area and___31___other rocks which may have been created by water. Now scientists think there was probably water on the planet long ago. Today ___32___are still not sure if there was life on the mars. They___33___need more information to decide. The discoveries of the two rovers answered some old questions, but they also brought up many new ones.【答案】24. interesting25. different26. life 27. to know28. signs 29. and30. back 31. found32. they 33. really24. 句意：这对科学家来说是非常有趣的。

专题12 电路电流电压电阻一、单选题1．汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮。

不能出现操作转向开关，左、右转向灯同时亮的情况。

下列设计最合理的是（）A. B. C. D.【来源】山东省潍坊市2018年中考物理试题【答案】B2．下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（）A. B.C. D.【来源】浙江省温州市2018年中考物理试题【答案】B【解析】解：电路图中，两电池串联后给电池供电：A两电池并联与原图不符所以A错误；B中电池是串联，电池连接正确，所以B正确；C图中电池的正负极连接不正确，所以C错误；D中电池没有连入电路中，所以D不正确。

故选：B。

点睛：将原电路图中与四个选项分别进行比较，然后分析符合条件的选项。

3．如图是常用的带有多插孔的插排。

小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。

某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。

则下列说法中正确的是（）A. 插排上的插孔与指示灯是串联关系B. “跳闸”的原因一定是电路发生了断路C. “跳闸”的原因一定是电路发生了短路D. “跳闸”的原因可能是电路总功率过大【来源】山东省聊城市2018年中考物理试题【答案】D点睛：插座中接入的所有用电器是并联的，开关处于干路上；电流过大的原因是短路或总功率过大。

4．与头发摩擦过的塑料尺能“吸”起纸屑。

下列现象中“吸”的物理原理与其相同的是( )A. 挤压后的塑料吸盘“吸”在瓷砖上B. 削平的铅柱挤压后会“吸”在一起C. 干手搓开的新塑料袋“吸”在手上D. 行驶的汽车的窗帘被“吸”出窗外【来源】河南省2018年中考物理试题【答案】C【解析】分析：头发摩擦过的塑料尺能“吸”起纸屑，这是因为带电的塑料尺可以吸引轻小物体；原理与此相同即是正确答案；解答：A、挤压后的塑料吸盘“吸”在瓷砖上，这是大气压的作用，故A不符合题意；B、削平的铅柱挤压后会“吸”在一起，因为分子间有引力，但分子间也有斥力，故B不符合题意；C、干手搓开的新塑料袋“吸”在手上，因为带电体可以吸引轻小物体，故C符合题意；D. 行驶的汽车的窗帘被“吸”出窗外，因为流体在流速大的地方压强较小，流速小的地方压强较大，故D 不符合题意。

中考物理电路、电流、电压、电阻专题卷（附答案）学校:___________姓名：___________班级：___________考号：___________评卷人得分一、选择题b）所示，则电阻R1和R2两端的电压分别为A.5.6V 1.4VB.7V 1.4VC.1.4V 7VD.1.4V 5.6V2.以下科学家中，以其名字命名电压单位的是（）A．牛顿 B．伏特 C．安培 D．焦耳3.如图所示是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时A. 甲表示数不变，乙表示数变大B. 甲表示数变小，乙表示数变大C. 甲表示数变大，乙表示数不变D. 甲表示数变小，乙表示数不变4.在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）A. B.C. D.5.如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（）A．I1变小，I2变大 B．I1不变，I2变大 C．I1变大，I2变小 D．I1不变，I2变小6.一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

在下图所示的电路，你认为符合上述要求是（）7.下面数据最符合实际的是（）A．人体的安全电压是220V B．微波炉的功率约100WC．实验室小灯泡发光时的电流约3A D．一节新干电池的电压约1．5V8.某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）9.如图所示的电路中，甲、乙两灯泡串联后接在电路中，观察到甲灯泡比乙灯泡亮，则下列描述中错误的是A. P甲>P乙B. I甲>I乙C. U甲>U乙D. R甲>R乙10.如图所示，当开关S1断开，S2接通时，电压表读数为4.5 V，当开关S1接通，S2断开时，电压表的示数为2.1 V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A. 2.1 V 4.5 VB. 2.4 V 2.1 VC. 4.5 V 6.6 VD. 4.5V 2.1 V11.如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A. 灯泡L2发生了断路B. 灯泡L2发生了短路C. 由于灯泡L2的电阻较大，其实际功率较小D. 由于灯泡L2的电阻较小，其实际功率较小12.当温度一定时，比较两根铝导线电阻的大小，下列说法中正确的是A. 长导线的电阻大B. 长度相同，粗导线的电阻大C. 细导线的电阻大D. 粗细相同，长导线的电阻大评卷人得分二、实验题13.在“探究导体的电阻跟哪些因素有关”的实验中。

专题16 测量电功率 测量电阻实验题一、计算题1．（2022·上海·中考真题）在如图所示的电路中，电阻 R 1的阻值为 10Ω，电流表的示数为1.2A 。

（1）求电源电压 U ；（2）若在电路中接入一个电阻 R 2，使得接入前后电流表的示数变化了 0.4 A ，求电阻 R 2 的阻值。

【答案】（1）12V ；（2）5Ω或30Ω【解析】解：（1）电源电压11=1.2A 10=12V U I R =⨯Ω（2）若串联一个电阻，总电阻变大，则电流变小，则此时电路中的电流为2=1.2A-0.4A=0.8A I I I =-∆1则此时的总电阻为212V ==150.8AU R I =总Ω电阻 R 2 的阻值 1-=15-10=5R R R =2总ΩΩΩ若并联一个电阻，则电流表测量干路电流，则通过R 2的电流为0.4A ，则电阻R 2的阻值为212V ==300.4AU R I '=∆Ω答：（1）电源电压为12V ； （2）电阻 R 2 的阻值为5Ω或者30Ω。

2．（2021·上海·中考真题）在图所示电路中，电源电压为 6V 且保持不变，滑动变阻器 R 2允许通过最大电流为 3A 。

电流表 A 、A 1的表盘均如图所示。

变阻器滑片 P 位于最大阻值处，闭合开关 S ，电流表 A 1示数为 0.3A 。

两电流表指针偏离零刻度线角度相同。

（1）求电阻 R 1的阻值；（2）求此时经过变阻器 R 2的电流I 2；（3）移动变阻器滑片 P ，在电路安全工作的前提下，求变阻器 R 2消耗的最小电功率与最大电功率之比P2min∶P2max。

【答案】（1）20Ω；（2）1.2A；（3）4∶9（2）干路电流表和A1偏角相同，且干路电流大于支路电流，故干路电流为1.5A；通过R2的电流I2=I-I1=1.5A-0.3A=1.2A（3）滑动变阻器的最小电流为 1.2A；最大电流为I最大=3A-0.3A=2.7A最小功率和最大功率的比值为P最小∶P最大=UI最小∶UI最大= I最小∶I最大=1.2A∶2.7A=4∶9答：（1）电阻R1的阻值是20Ω；（2）求此时经过变阻器R2的电流是1.2A；（3）变阻器R2消耗的最小电功率与最大电功率之比是4∶9。

专题12 电路电流电压电阻一、单选题1．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【来源】四川省自贡市2018年中考物理试题【答案】C点睛：解决此题要知道，验电器的工作原理是同种电荷相互排斥。

在已知带电棒电生的情况下，可判断金属箔上的电性。

2．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。

下列电路设计符合要求的（）A. B. C. D.【来源】四川省自贡市2018年中考物理试题【答案】D【解析】A. 由电路图可知,开关S1闭合时电动机工作,再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；B. 由电路图可知,开关S1闭合时加热器工作,再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；C. 由电路图可知,开关S1闭合时电动机和加热器串联同时工作,再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；D. 由电路图可知,只闭合S1时电动机工作,只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。

故选D.3．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路【来源】江苏省2018年南京市中考物理试题【答案】B点睛：先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。

4．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。

电流的单位是用下列哪位物理学家的名字来命名的（）A. 法拉第B. 帕斯卡C. 牛顿D. 安培【来源】湖北省襄阳市2018年中考物理试题【答案】D【解析】法拉第发现了电磁感应现象，但法拉第不是电流的单位，故A错误；在国际单位制中，压强的国际单位是帕斯卡；力的国际单位是牛顿；电流的国际单位是安培，故只有D符合题意，故选D。

中考物理电压电阻试题(有答案和解析)含解析一、电压电阻选择题1．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A. B.C. D.【答案】 A【解析】【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；A符合题意，B不符合题意；C、D选项中，玻璃与电源并联，它两端的电压不变，CD不符合题意．故答案为：A．【分析】根据题意要求，当电阻变小时，分压要变小，所以电压表要和光敏电阻并联. 2．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．3．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．4．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A. 电流表A、电压表V1示数都减小，电压表V2示数增大B. 电流表A、电压表V1示数都变大，电压表V2示数变小C. 电流表A的示数减小，两电压表示数不变D. 三个电表的示数都不变【答案】 A【解析】【解答】解：∵滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压．电压表V2测得的是滑动变阻器两端的电压；∴当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小；即电流表的示数变小；由欧姆定律可知：U1=IR1，灯泡的电阻不变，电流变小；故U1变小，即电压表V1的示数变小；又∵总电压不变，∴U2变大，即电压表V2的示数变大；故选A．【分析】由图可知滑动变阻器与灯泡串联，当滑动变阻器的滑片向右移动时，即可判定连入电路中的电阻变化情况；根据电阻的变化即可判定电路中的电流的变化，即电流表的示数变化；再根据欧姆定律即可判定灯泡两端的电压U1的变化情况；最后根据串联电路电压的特点即可判定U2的示数变化情况．5．图示四个电路中，电源电压相同且恒定不变，电阻R1>R2．闭合开关S前后，电压表的示数变化值大小相同的一组是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丙【答案】 D【解析】【解答】分析电路可知，甲乙丙三电路图均为串联电路，丁为并联电路；闭合开关前后，甲电路电压表变化值为串联电阻R2两端电压；乙丙两图中开关闭合时，电压表测量的为串联R1两端电压，开关打开时，电流表的示数为0；丁的测量为电源电压. 由于两电阻大小不同，串联时它们两端的电压不同 .故答案为：D .【分析】开关闭合后，甲图中两电阻串联，电压表测R2两端的电压；乙图中两电阻串联，开关闭合时，电压表测电阻R1两端的电压，开关打开时，电压表断路，示数为0；丙图中开关打开时测电阻R1两端的电压，开关闭合时，电压表被短路，此时电压表示数为0；丁图中电压表测电源电压. 串联电路中，电阻值不同，两端的电压不同；并联电路中各支路两端的电压等于电源电压 .6．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .7．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（）A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表【答案】B【解析】【解答】解： L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．由上述可知选项A、C、D都不正确．故选B．【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．8．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．9．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）10．电路和水路有许多相似之处。
